Vienos ašies stumdomas stalas SiRON M369-60

Savybės:
 * Rutulinio sraigto ir riedėjimo kreipiamojo bėgio funkcijos integravimas Venkite tradicinio taikymo pasirinkimo, montavimo, derinimo komplekso Įvairūs, užima daug vietos trūkumai.
*Kreipiamoji guolių sistema susideda iš grūdintų plieninių rutulių iš abiejų pusių Gotikinė dvigubo lanko bėgių kelio kompozicija, plieninis rutulys
ir ritinys. Bėgio kontakto kampas yra 45°, kad keturios kryptys būtų vienodos.
* Korpusas priima U formos sekciją ir baigtinių elementų analizės optimizavimą, kad gaminys būtų tvirtas ir
mazgas Kompaktiška struktūra, lengvos savybės.
Prieinamumas:
Kiekis:
Pasiteirauti Pridėti į krepšelį

PDF eksportas
facebook bendrinimo mygtukas
„Twitter“ bendrinimo mygtukas
linijos bendrinimo mygtukas
wechat bendrinimo mygtukas
Linkedin bendrinimo mygtukas
„Pinterest“ bendrinimo mygtukas
„WhatsApp“ bendrinimo mygtukas
pasidalinti šiuo bendrinimo mygtuku

  • M369-60

  • SiRON

  • 9001909090

60 mm pagrindas 5 mm laidas 200 mm bėgių ilgis 300 mm bėgio ilgis 150 mm bėgių ilgis
Produkto aprašymas

Apie atranką

企业微信截图_ 17571517629 890

Pasirinkimo pavyzdys: M369-60-5C-300A1-F0S0: M369 serija, dydis 60 mm, švinas 5 mm, bendras tikslumo laipsnis, korpuso ilgis 300 mm, standartinė stumdoma sėdynė 1, tiesioginė variklio jungtis, be dangčio, tik ribotas korpusas

Pastaba: 1. Kai pagrindinio korpuso ilgis yra 100 mm, stumdomų sėdynių skaičius taikomas tik 1.

2. Jei jums reikia fotoelektrinio jungiklio, užsakykite jį atskirai

Gaminio specifikacija

Modelis M369-60 serija
Trasos ilgis 150 200 300 400 500 600
Tikslumo klasė Lokalizacijos atkuriamumas Tikslumas ±0,003
Bendrasis lygis ±0,01
 Padėties nustatymo tikslumas Tikslumas ±0,020
Ėjimo lygiagretumas Tikslumas ±0,010
Maksimalus paleidimo momentas Tikslumas 15
Bendrasis lygis 7
Maksimalus greitis Rutulinio varžto laidas 05;10

Greitis		 Tikslumas 550(1100)*Kai laidas yra 10 mm, daugiau informacijos ieškokite parametruose '0'

 340 (670)
Bendrasis lygis 390 (790) 340 (670)
Rutulinis varžtas Nominalus išorinis skersmuo Tikslumas/bendras lygis 12
Švinas Tikslumas/bendras lygis 5(10)

Pagrindinis dinaminės apkrovos įvertinimas		 Tikslumas 3744 (2410)
Bendras lygis 3377(2107)

Pagrindinis statinės apkrovos įvertinimas		 Tikslumas 6243(3743)
Bendras lygis 5625 (3234)
Krovinio specifikacija Linijinė skaidrė Pagrindinis dinaminės apkrovos įvertinimas Tikslumas/bendras lygis A skaidrė 13230
S skaidrė 7173


Pagrindinis statinės apkrovos įvertinimas		 Tikslumas/bendras lygis A skaidrė 21462

S skaidrė		 11574
Leidžiamas statinis momentas Pakreipimas M₂ (Nm)
Skaidrė A1		 152

Skaidrė A2		 760

S1 skaidrė		 72

S2 skaidrė		 367
Posūkis M, (Nm)
Skaidrė A1		 152

Skaidrė A2		 760

S1 skaidrė		 72

S2 skaidrė		 367
Posūkis Ma (Nm)
Skaidrė A1		 419

Skaidrė A2		 838

S1 skaidrė		 241

S2 skaidrė		 482
Namų jutiklis Lauke K017-A6 (neprivaloma)

Montavimo būdas

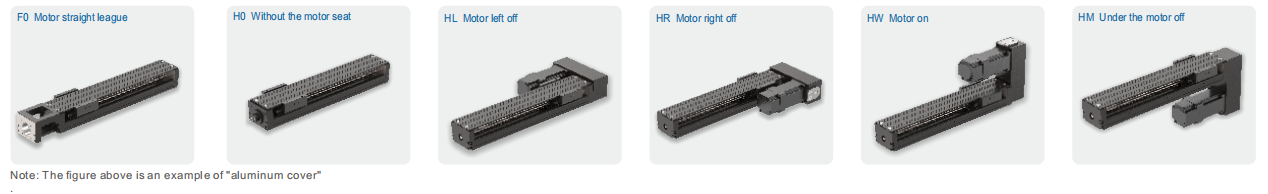

企业微信截图_ 17756361122 621

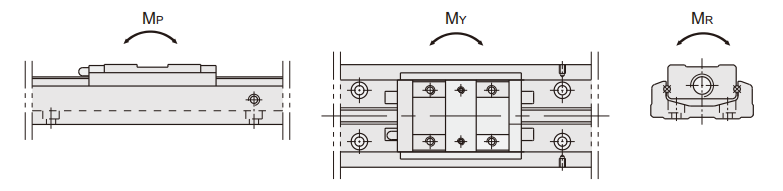

Apkrovos specifikacijos legenda

企业微信截图_ 17756361772 6

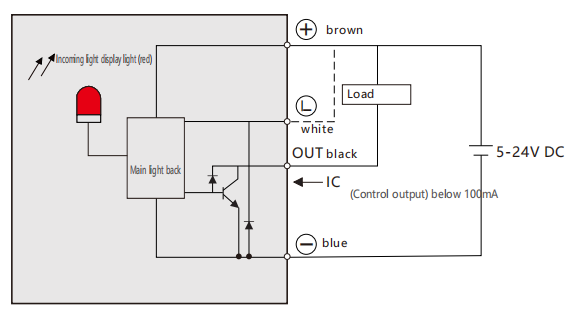

Induktoriaus laidų schema

企业微信截图_ 17756361823 305

Matmenys


be priedangos

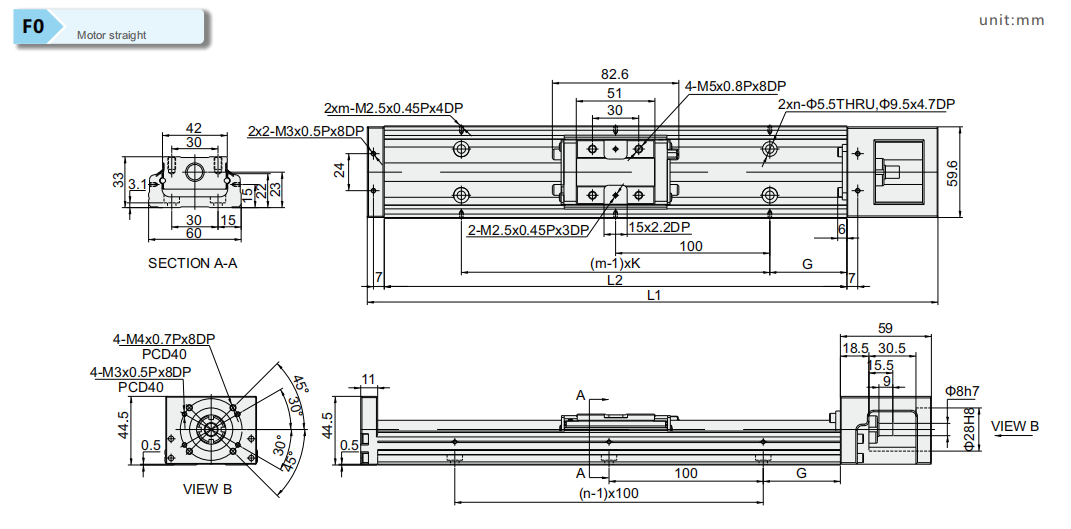

企业微信截图_ 17756362756 840


L2(mm)
Vikšro ilgis
    L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
A1 skaidrė Skaidrė A2 A1 skaidrė Skaidrė A2
150 220 25 100 2 2 60 / 1.5 /
200 270 50 100 2 2 110 / 1.8 /
300 370 50 200 3 2 210 135 2.4 2.7
400 470 50 100 4 4 310 235 3 3.3
500 570 50 200 5 3 410 335 3.6 3.9
600 670 50 100 6 6 510 435 4.2 4.6

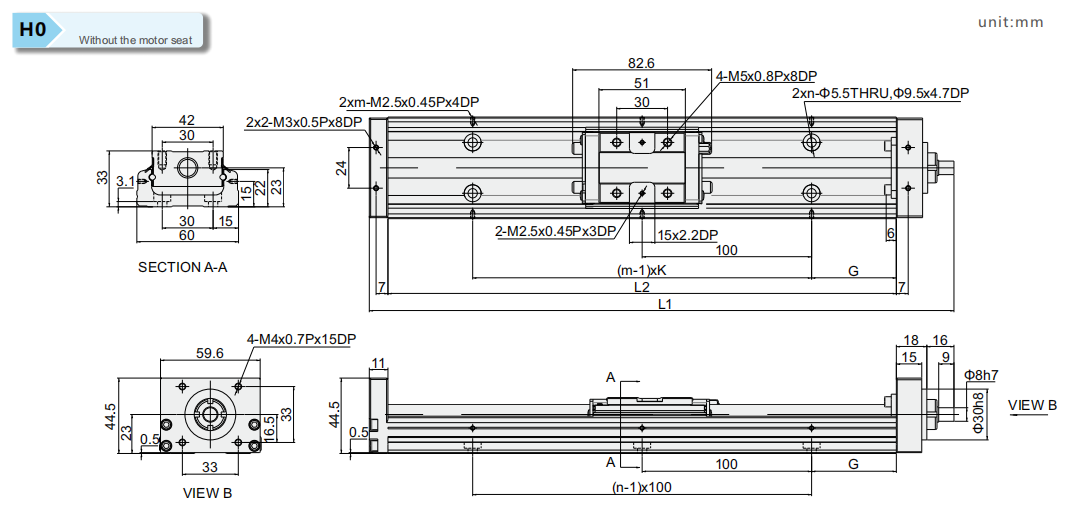

企业微信截图_ 17756363784 436

L2(mm)
Vikšro ilgis		   L1(mm)
Visas ilgis		 G(mm) K(mm) n m  (mm) (kg)
Svoris
Maksimalus insultas
A1 skaidrė A2 skaidrė A1 skaidrė Skaidrė A2
150 195 25 100 2 2 60 / 1.4 /
200 245 50 100 2 2 110 / 1.7 /
300 345 50 200 3 2 210 135 2.3 2.6
400 445 50 100 4 4 310 235 3.2 3.2
500 545 50 200 5 3 410 335 3.5 3.8
600 645 50 100 6 6 510 435 4.1 4.5

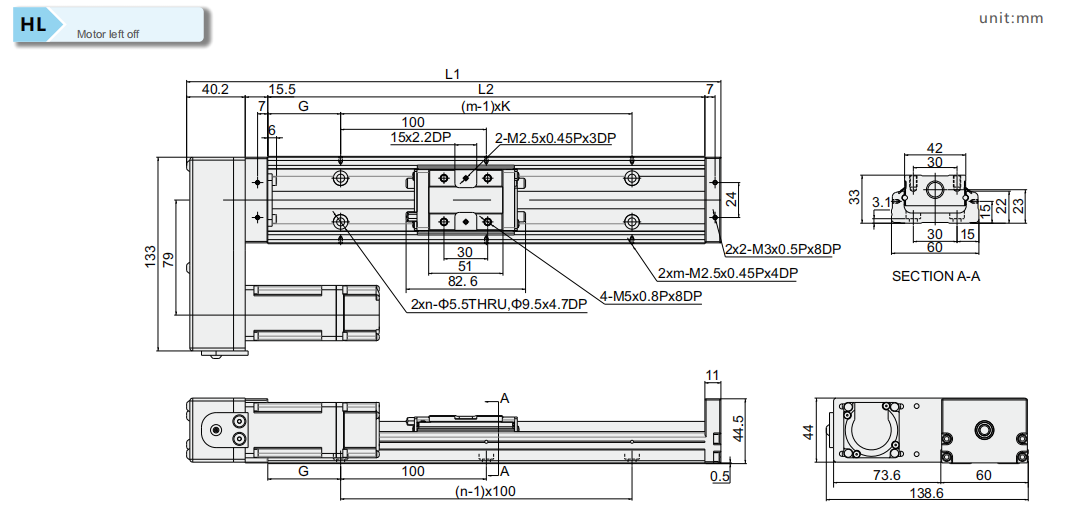

企业微信截图_ 17756364812 808

L2(mm)
Vikšro ilgis		 L1(mm)
  Visas ilgis		 G(mm) K(mm) n m  Maksimalus smūgis Svoris
A1 skaidrė Skaidrė A2 Skaidrė A1 Skaidrė A2
150 216.7 25 100 2 2 60 / 1.4 /
200 266.7 50 100 2 2 110 / 1.7 /
300 366.7 50 200 3 2 210 135 2.3 2.6
400 466.7 50 100 4 4 310 235 3.2 3.2
500 566.7 50 200 5 3 410 335 3.5 3.8
600 666.7 50 100 6 6 510 435 4.1 4.5

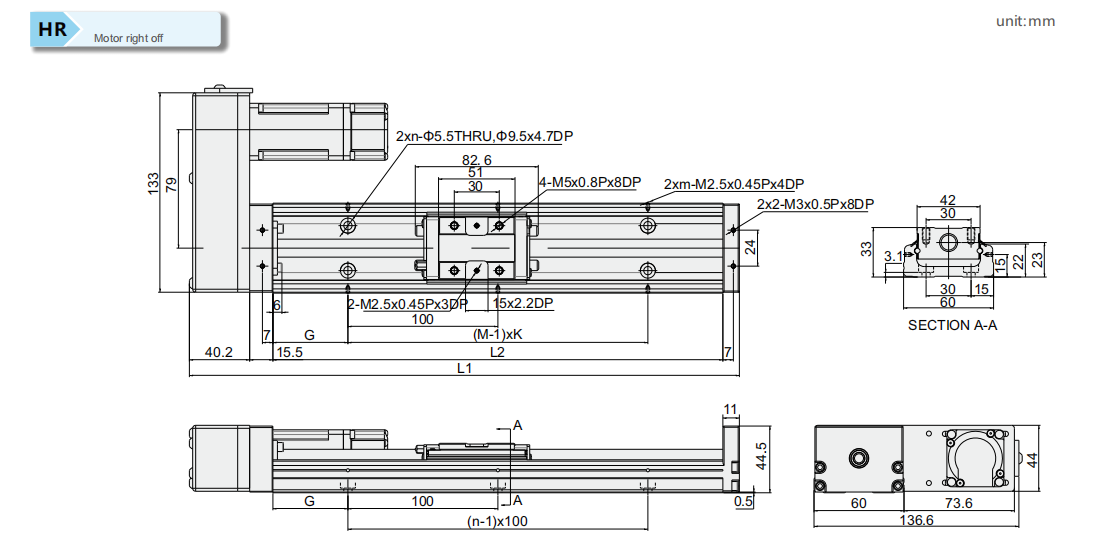

企业微信截图_ 17756365699 504


    L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m  Maksimalus smūgis Svoris
Skaidrė A1 Skaidrė A2 Skaidrė A1 Skaidrė A2
150 216.7 25 100 2 2 60 / 1.4 /
200 266.7 50 100 2 2 110 / 1.7 /
300 366.7 50 200 3 2 210 135 2.3 2.6
400 466.7 50 100 4 4 310 235 3.2 3.2
500 566.7 50 200 5 3 410 335 3.5 3.8
600 666.7 50 100 6 6 510 435 4.1 4.5

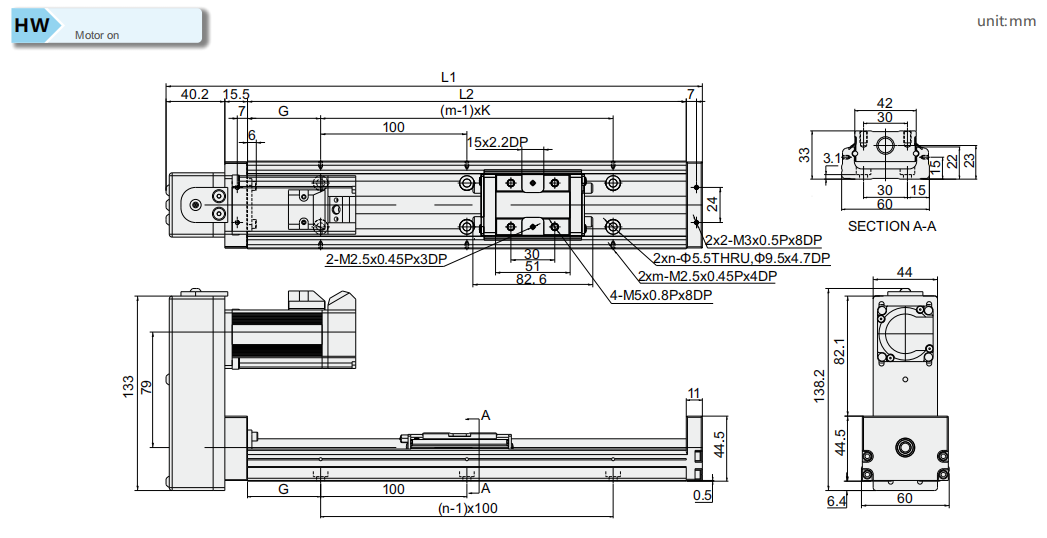

企业微信截图_ 17756369376 85



L 2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
A1 skaidrė A2 skaidrė Skaidrė A1 Skaidrė A2
150 216.7 25 100 2 2 60 / 1.4 /
200 266.7 50 100 2 2 110 / 1.7 /
300 366.7 50 200 3 2 210 135 2.3 2.6
400 466.7 50 100 4 4 310 235 3.2 3.2
500 566.7 50 200 5 3 410 335 3.5 3.8
600 666.7 50 100 6 6 510 435 4.1 4.5

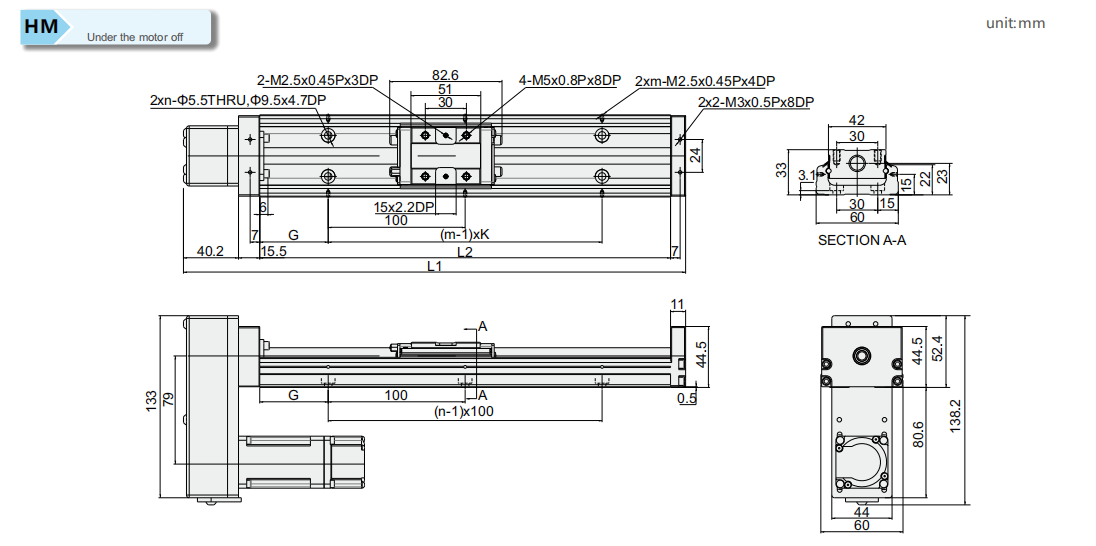

企业微信截图_ 17756370298 441


L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
A1 skaidrė Skaidrė A2 Skaidrė A1 A2 skaidrė
150 216.7 25 100 2 2 60 / 1.4 /
200 266.7 50 100 2 2 110 / 1.7 /
300 366.7 50 200 3 2 210 135 2.3 2.6
400 466.7 50 100 4 4 310 235 3.2 3.2
500 566.7 50 200 5 3 410 335 3.5 3.8
600 666.7 50 100 6 6 510 435 4.1 4.5


su aliuminio apsauginiu dangteliu

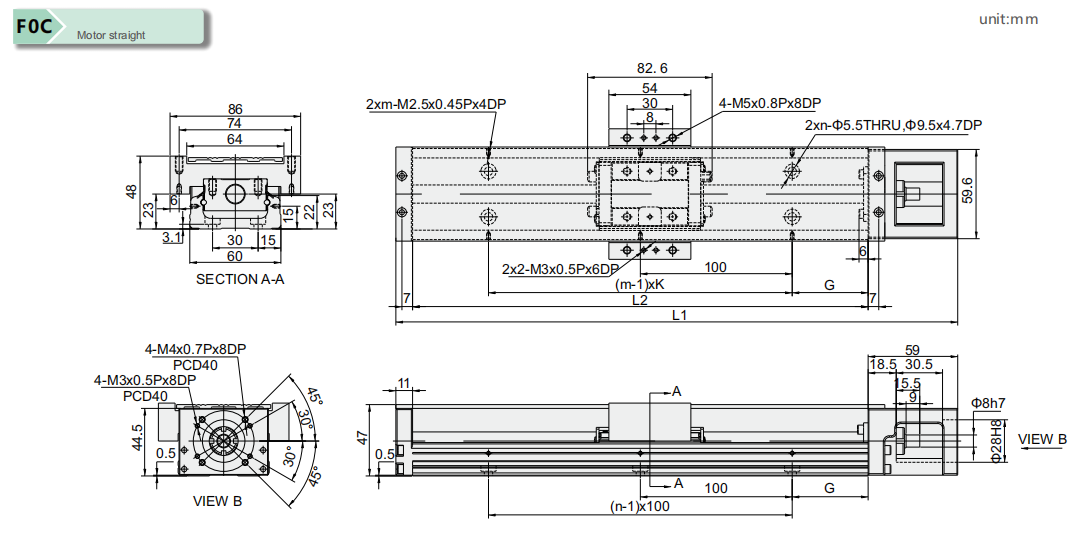

企业微信截图_ 17756371149 698


    L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m  Maksimalus smūgis Svoris
A1 skaidrė Skaidrė A2 Skaidrė A1 Skaidrė A2
150 220 25 100 2 2 60 / 1.7 /
200 270 50 100 2 2 110 / 2.1 /
300 370 50 200 3 2 210 135 2.7 3.0
400 470 50 100 4 4 310 235 3.3 3.6
500 570 50 200 5 3 410 335 3.9 4.2
600 670 50 100 6 6 510 435 4.6 5.0

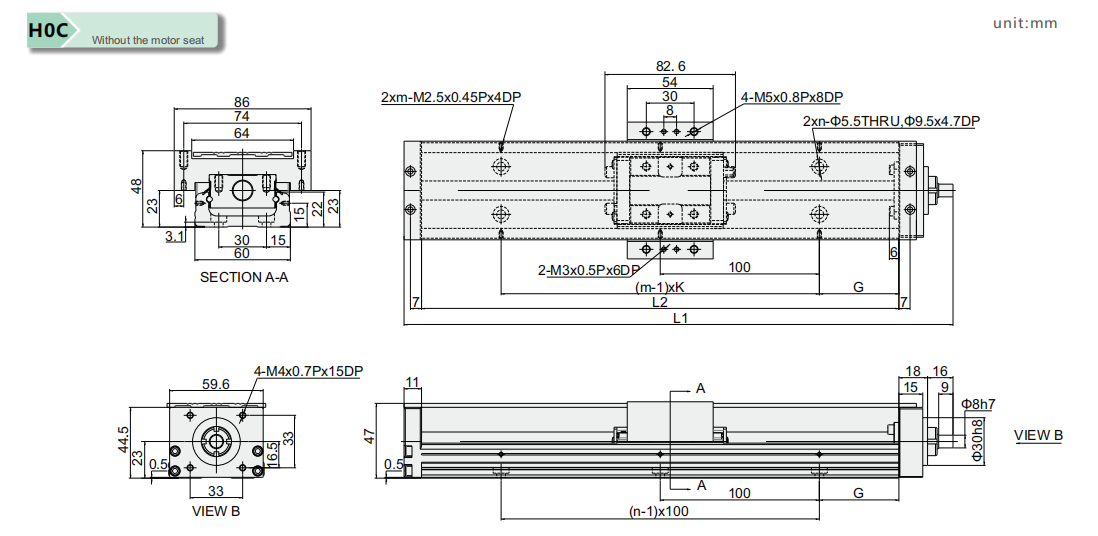

企业微信截图_ 17756371876 299

    L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
A1 skaidrė Skaidrė A2 A1 skaidrė Skaidrė A2
150 195 25 100 2 2 60 / 1.6 /
200 245 50 100 2 2 110 / 2.0 /
300 345 50 200 3 2 210 135 2.6 2.9
400 445 50 100 4 4 310 235 3.2 3.5
500 545 50 200 5 3 410 335 3.8 4.1
600 645 50 100 6 6 510 435 4.5 4.9

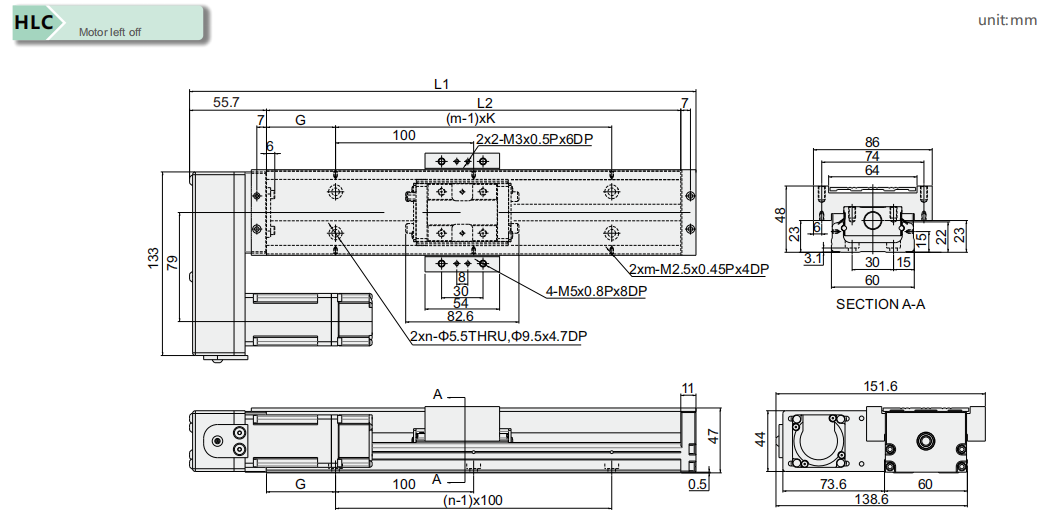

企业微信截图_ 17756372545 292

L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
A1 skaidrė Skaidrė A2 A1 skaidrė Skaidrė A2
150 216.7 25 100 2 2 60 / 1.6 /
200 266.7 50 100 2 2 110 / 2.0 /
300 366.7 50 200 3 2 210 135 2.6 2.9
400 466.7 50 100 4 4 310 235 3.2 3.5
500 566.7 50 200 5 3 410 335 3.8 4.1
600 666.7 50 100 6 6 510 435 4.5 4.9

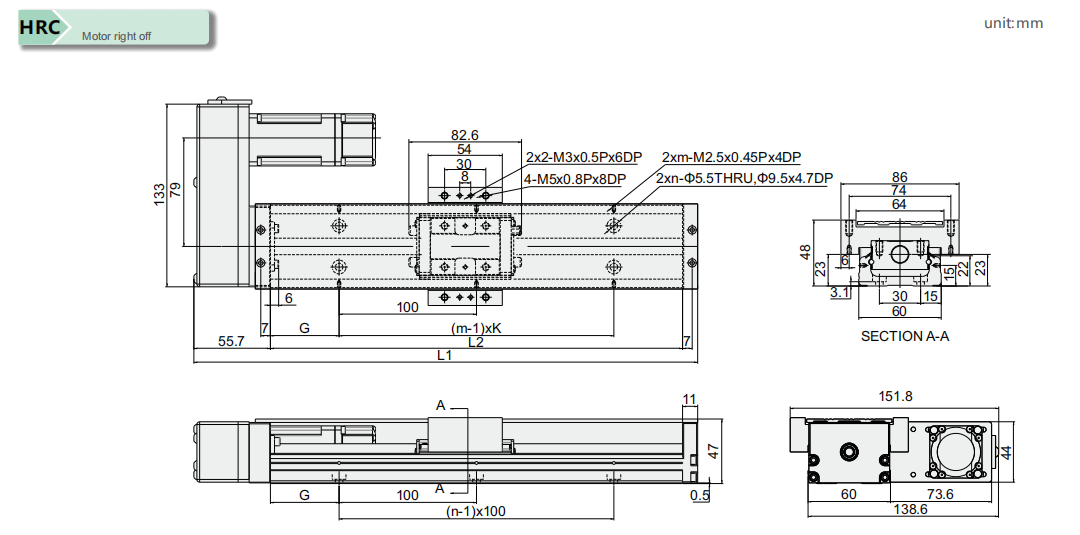

企业微信截图_ 17756373293 001



L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
Skaidrė A1 Skaidrė A2 Skaidrė A1 Skaidrė A2
150 216.7 25 100 2 2 60 / 1.6 /
200 266.7 50 100 2 2 110 / 2.0 /
300 366.7 50 200 3 2 210 135 2.6 2.9
400 466.7 50 100 4 4 310 235 3.2 3.5
500 566.7 50 200 5 3 410 335 3.8 4.1
600 666.7 50 100 6 6 510 435 4.5 4.9

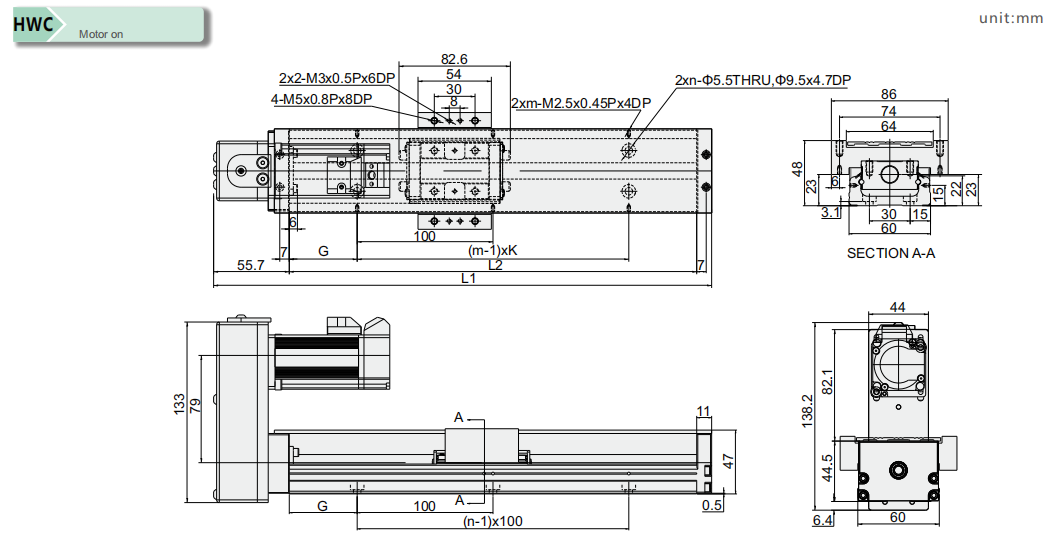

企业微信截图_ 17756374259 369

   L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
Skaidrė A1 Skaidrė A2 Skaidrė A1 Skaidrė A2
150 216.7 25 100 2 2 60 / 1.6 /
200 266.7 50 100 2 2 110 / 2.0 /
300 366.7 50 200 3 2 210 135 2.6 2.9
400 466.7 50 100 4 4 310 235 3.2 3.5
500 566.7 50 200 5 3 410 335 3.8 4.1
600 666.7 50 100 6 6 510 435 4.5 4.9

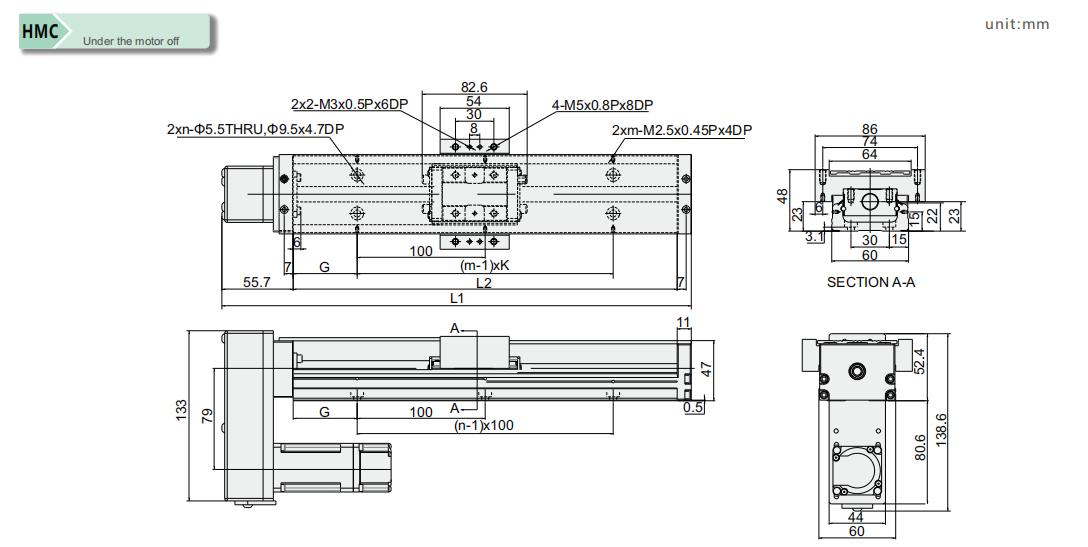

企业微信截图_ 17756375351 760

   L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
A1 skaidrė Skaidrė A2 Skaidrė A1 Skaidrė A2
150 216.7 25 100 2 2 60 / 1.6 /
200 266.7 50 100 2 2 110 / 2.0 /
300 366.7 50 200 3 2 210 135 2.6 2.9
400 466.7 50 100 4 4 310 235 3.2 3.5
500 566.7 50 200 5 3 410 335 3.8 4.1
600 666.7 50 100 6 6 510 435 4.5 4.9

su teleskopiniu apsauginiu dangteliu

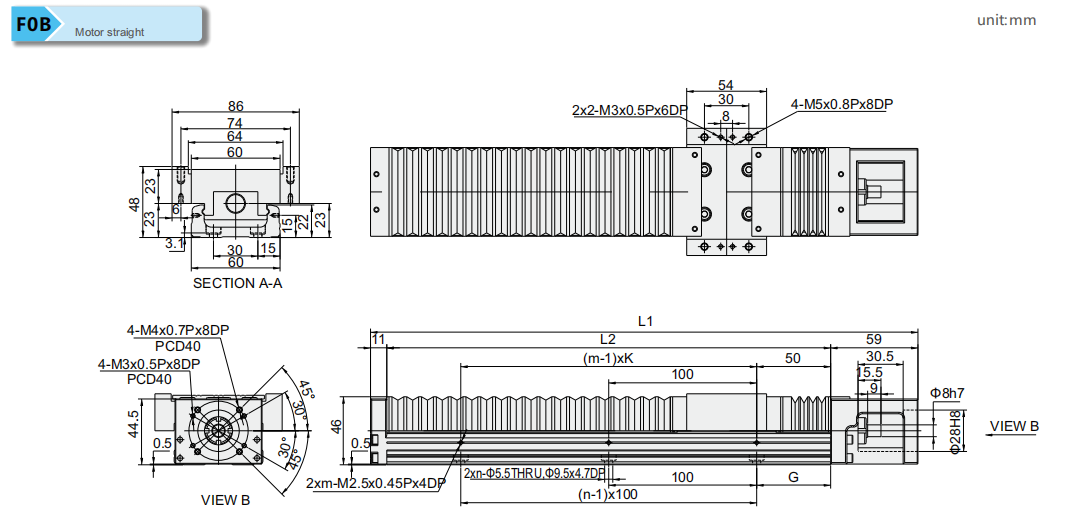

企业微信截图_ 17756376918 837


 L2(mm)
 Vikšro ilgis
L1(mm)
Visas ilgis		 Joumey G(mm) K(mm) n m Apvalkalo išplėtimas Svoris
Minimalus išplėtimas Maksimalus išplėtimas
150 220 50 25 100 2 2 13 66 1.7
200 270 90 50 100 2 2 19.5 110 2.1
300 370 160 50 200 3 2 35 195 2.7
400 470 230 50 100 4 4 49.5 278 3.3
500 570 310 50 200 5 3 59.5 370 3.9
600 670 380 50 100 6 6 75 455 4.6

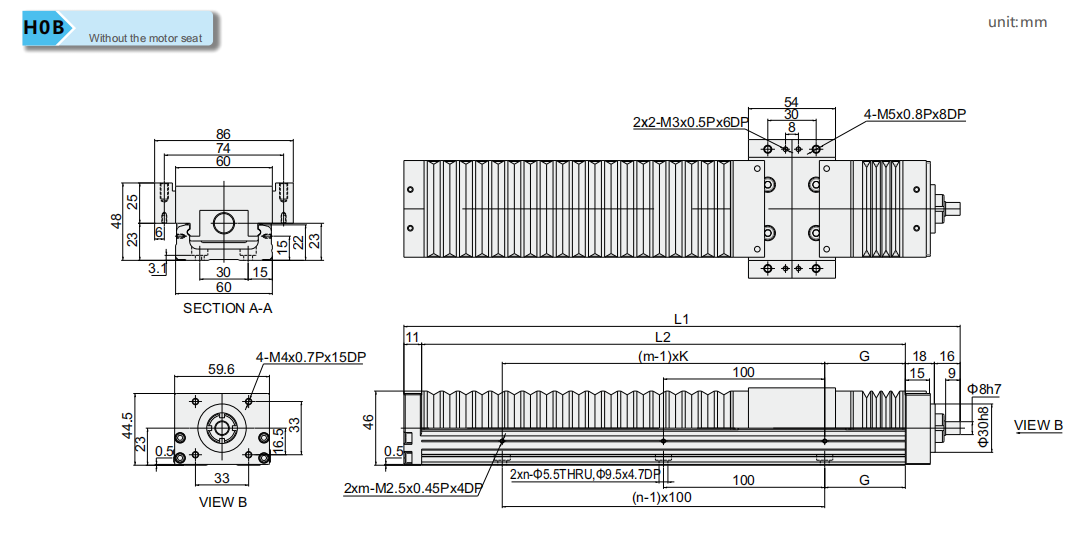

企业微信截图_ 17756377824 380

 L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 Kelionė G(mm) K(mm) n m Apvalkalo išsiplėtimas Svoris
Minimalus išplėtimas Maksimalus išplėtimas
150 195 50 25 100 2 2 13 66 1.6
200 245 90 50 100 2 2 19.5 110 2.0
300 345 160 50 200 3 2 35 195 2.6
400 445 230 50 100 4 4 49.5 278 3.2
500 545 310 50 200 5 3 59.5 370 3.8
600 645 380 50 100 6 6 75 455 4.5

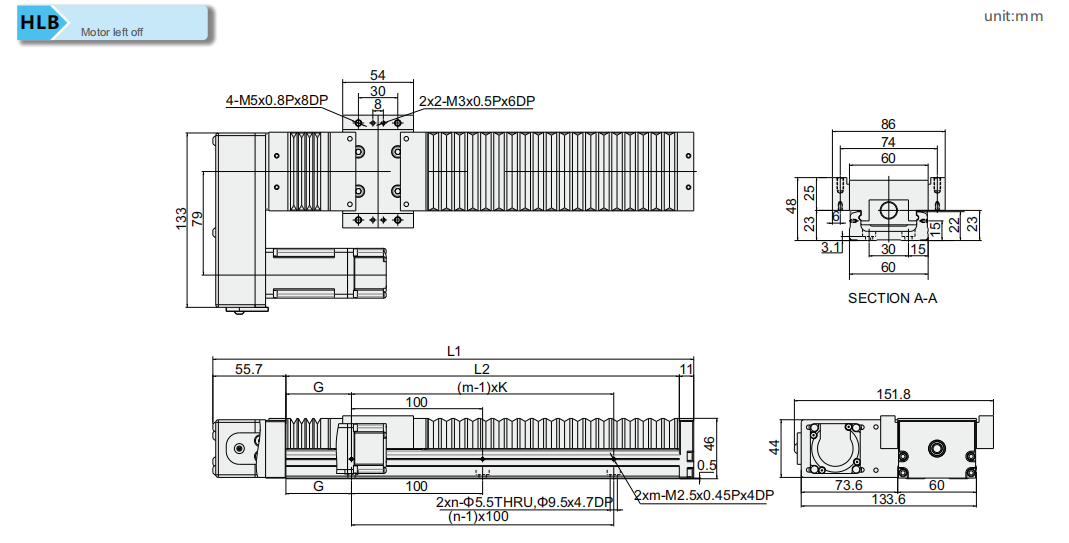

企业微信截图_ 17756378673 112



L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 Kelionė G(mm) K(mm) n m h
Apvalkalo išsiplėtimas		 Svoris
Minimalus plėtiklis Maksimalus išsiplėtimas
150 261.7 50 25 100 2 2 13 66 1.6
200 266.7 90 50 100 2 2 19.5 110 2.0
300 366.7 160 50 200 3 2 35 195 2.6
400 466.7 230 50 100 4 4 49.5 278 3.2
500 566.7 310 50 200 5 3 59.5 370 3.8
600 666.7 380 50 100 6 6 75 455 4.5

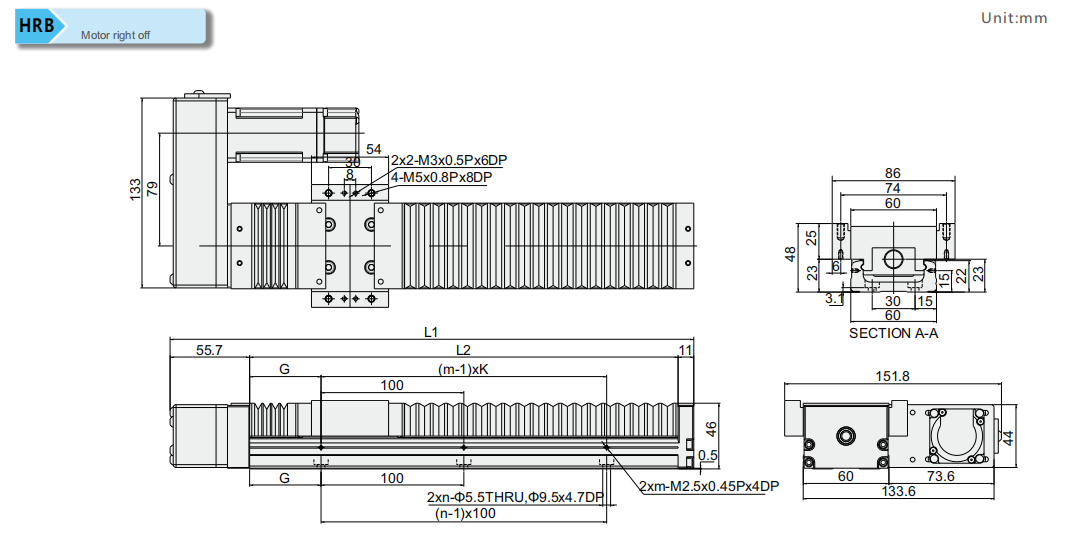

企业微信截图_ 17756379614 523

    L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 Kelionė G(mm) K(mm) n m Apvalkalo išplėtimas Svoris
b
Minimalus plėtiklis Maksimalus išsiplėtimas
150 261.7 50 25 100 2 2 13 66 1.6
200 266.7 90 50 100 2 2 19.5 110 2.0
300 366.7 160 50 200 3 2 35 195 2.6
400 466.7 230 50 100 4 4 49.5 278 3.2
500 566.7 310 50 200 5 3 59.5 370 3.8
600 666.7 380 50 100 6 6 75 455 4.5

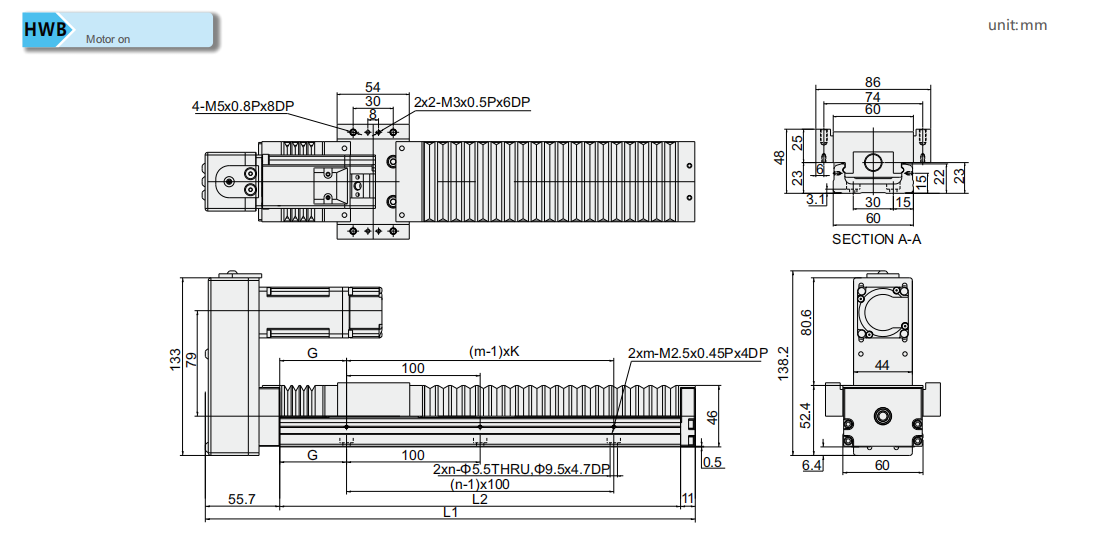

企业微信截图_ 17756380445 202



L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 Joumey G(mm) K(mm) n m Apvalkalo išplėtimas Svoris
Minimalus išplėtimas Maksimalus plėtiklis
150 261.7 50 25 100 2 2 13 66 1.6
200 266.7 90 50 100 2 2 19.5 110 2.0
300 366.7 160 50 200 3 2 35 195 2.6
400 466.7 230 50 100 4 4 49.5 278 3.2
500 566.7 310 50 200 5 3 59.5 370 3.8
600 666.7 380 50 100 6 6 75 455 4.5

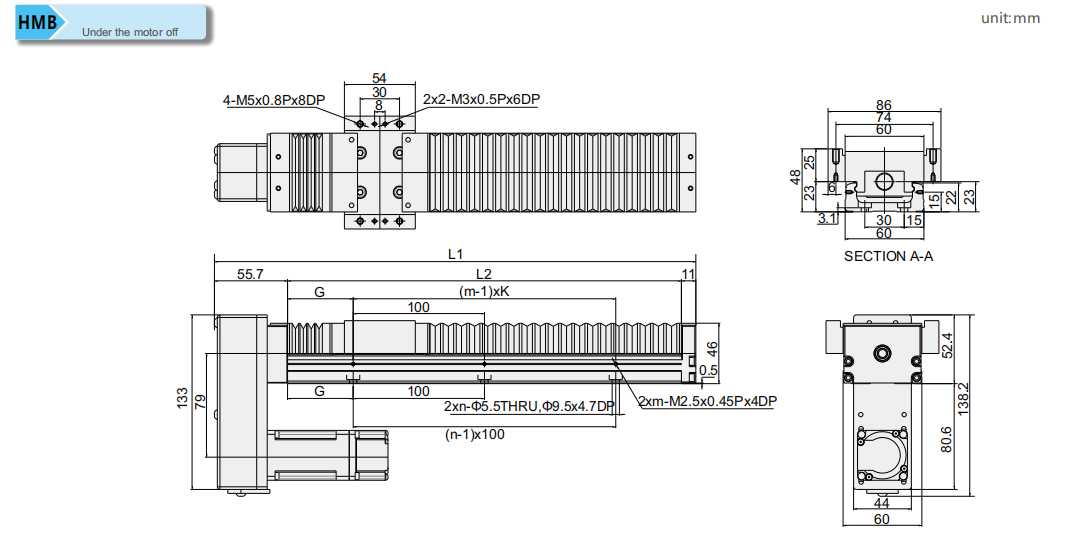

企业微信截图_ 17756381209 330


L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 Kelionė G(mm) K(mm) n m Apvalkalo išplėtimas Svoris
Minimalus išplėtimas Maksimalus išplėtimas
150 261.7 50 25 100 2 2 13 66 1.6
200 266.7 90 50 100 2 2 19.5 110 2.0
300 366.7 160 50 200 3 2 35 195 2.6
400 466.7 230 50 100 4 4 49.5 278 3.2
500 566.7 310 50 200 5 3 59.5 370 3.8
600 666.7 380 50 100 6 6 75 455 4.5

Lengvos apkrovos tipo stumdoma sėdynė be užvalkalo

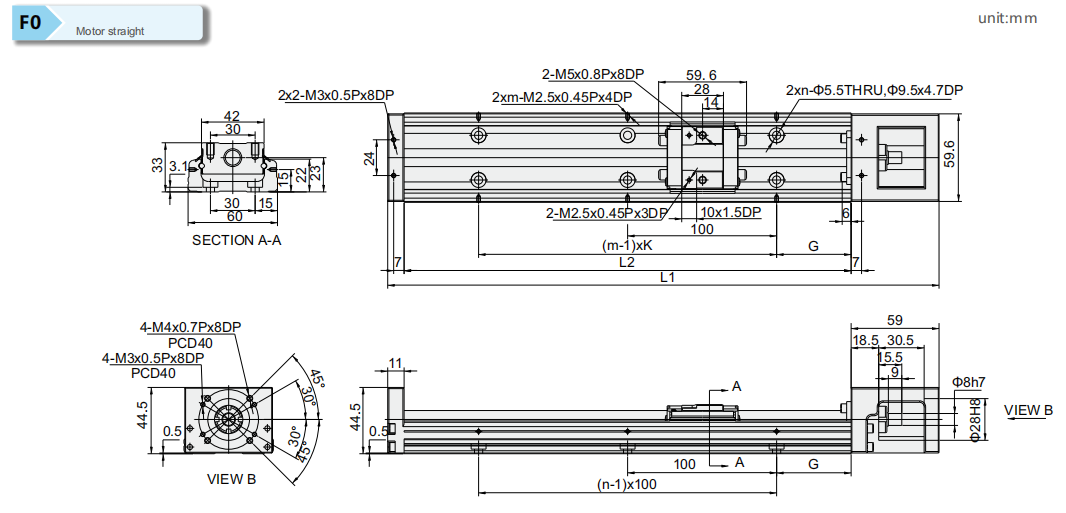

企业微信截图_ 17756383215 370


L2(mm)
Vikšro ilgis
L1(mm)
  Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
S1 skaidrė S2 skaidrė S1 skaidrė S2 skaidrė
150 220 25 100 2 2 85 34 1.4 1.6
200 270 50 100 2 2 135 84 1.7 1.9
300 370 50 200 3 2 235 184 2.3 2.5
400 470 50 100 4 4 335 284 2.9 3.1
500 570 50 200 5 3 435 384 3.5 3.7
600 670 50 100 6 6 535 484 4.1 4.3

企业微信截图_ 17756383215 370


    L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
SlideS1 S2 skaidrė S1 skaidrė S2 skaidrė
150 195 25 100 2 2 85 34 1.3 1.5
200 245 50 100 2 2 135 84 1.6 1.8
300 345 50 200 3 2 235 184 2.2 2.4
400 445 50 100 4 4 335 284 2.8 3.0
500 545 50 200 5 3 435 384 3.4 3.6
600 645 50 100 6 6 535 484 4.0 4.2

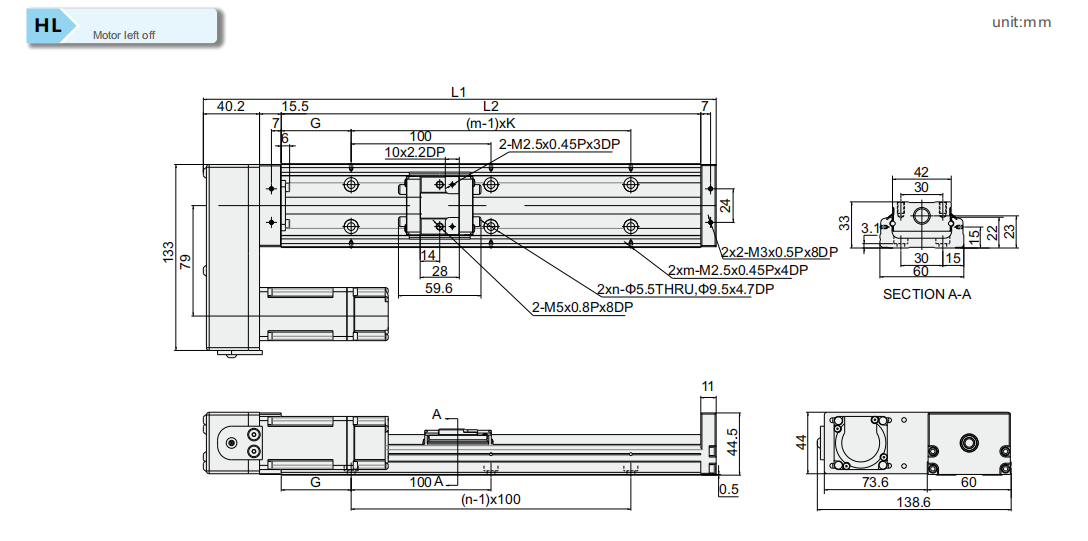

企业微信截图_ 17756384644 148


L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
SlideS1 S2 skaidrė S1 skaidrė S2 skaidrė
150 216.7 25 100 2 2 85 34 1.3 1.5
200 266.7 50 100 2 2 135 84 1.6 1.8
300 366.7 50 200 3 2 235 184 2.2 2.4
400 466.7 50 100 4 4 335 284 2.8 3.0
500 566.7 50 200 5 3 435 384 3.4 3.6
600 666.7 50 100 6 6 535 484 4.0 4.2

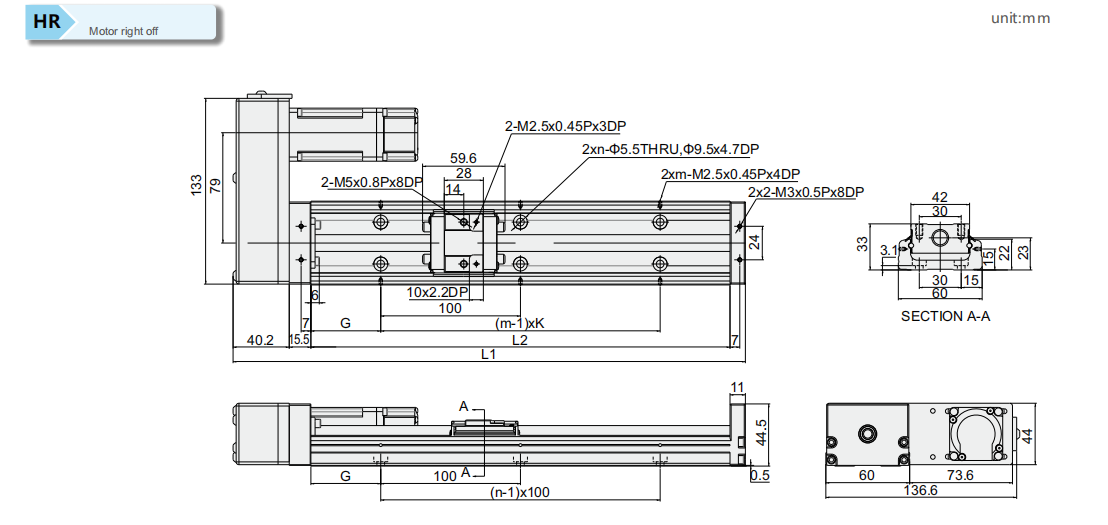

企业微信截图_ 17756385505 230

   L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
S1 skaidrė S2 skaidrė S1 skaidrė S2 skaidrė
150 216.7 25 100 2 2 85 34 1.3 1.5
200 266.7 50 100 2 2 135 84 1.6 1.8
300 366.7 50 200 3 2 235 184 2.2 2.4
400 466.7 50 100 4 4 335 284 2.8 3.0
500 566.7 50 200 5 3 435 384 3.4 3.6
600 666.7 50 100 6 6 535 484 4.0 4.2

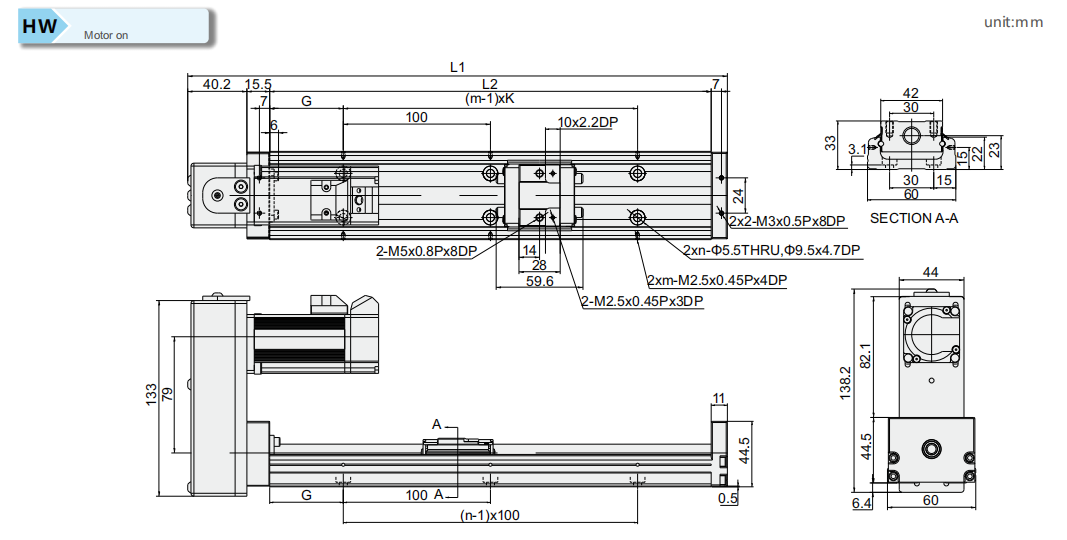

企业微信截图_ 17756386369 45



L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
S1 skaidrė S2 skaidrė SlideS1 S2 skaidrė
150 216.7 25 100 2 2 85 34 1.3 1.5
200 266.7 50 100 2 2 135 84 1.6 1.8
300 366.7 50 200 3 2 235 184 2.2 2.4
400 466.7 50 100 4 4 335 284 2.8 3.0
500 566.7 50 200 5 3 435 384 3.4 3.6
600 666.7 50 100 6 6 535 484 4.0 4.2

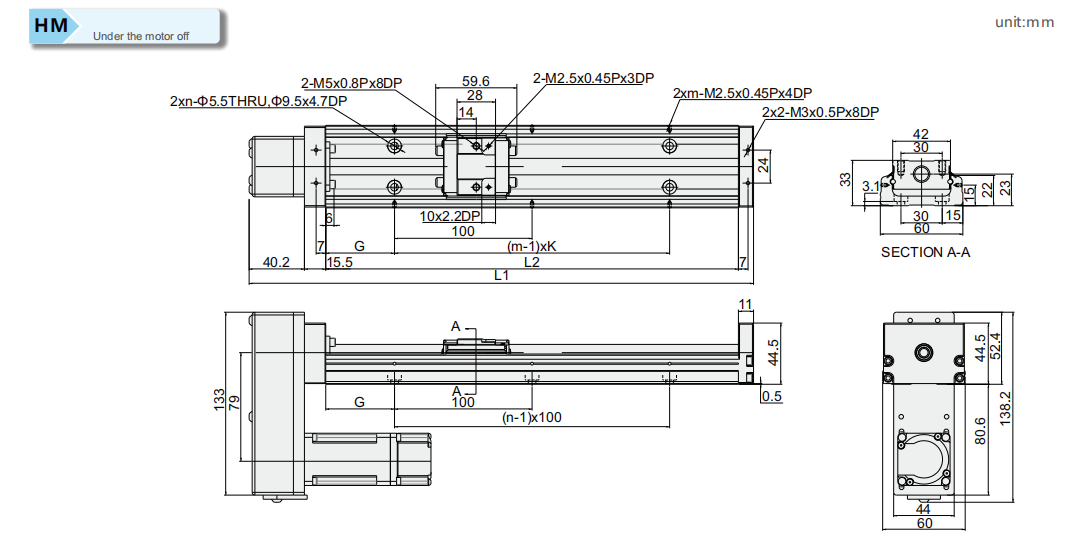

企业微信截图_ 17756388008 224



L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis g)
Svoris
S1 skaidrė S2 skaidrė S1 skaidrė SlideS2
150 216.7 25 100 2 2 85 34 1.3 1.5
200 266.7 50 100 2 2 135 84 1.6 1.8
300 366.7 50 200 3 2 235 184 2.2 2.4
400 466.7 50 100 4 4 335 284 2.8 3.0
500 566.7 50 200 5 3 435 384 3.4 3.6
600 666.7 50 100 6 6 535 484 4.0 4.2


Lengvos apkrovos tipo stumdoma sėdynė su aliuminio gaubtu

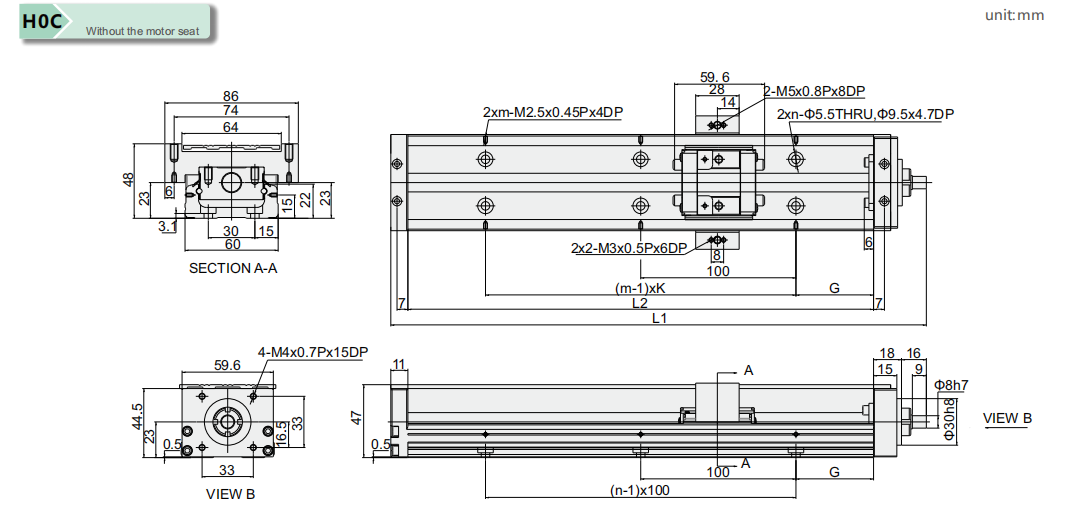

企业微信截图_ 17756392088 585

L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
SlideS1 S2 skaidrė S1 skaidrė S2 skaidrė
150 195 25 100 2 2 85 34 1.5 1.7
200 245 50 100 2 2 135 84 1.8 2.0
300 345 50 200 3 2 235 184 2.4 2.6
400 445 50 100 4 4 335 284 3.0 3.2
500 545 50 200 5 3 435 384 3.6 3.8
600 645 50 100 6 6 535 484 4.2 4.7

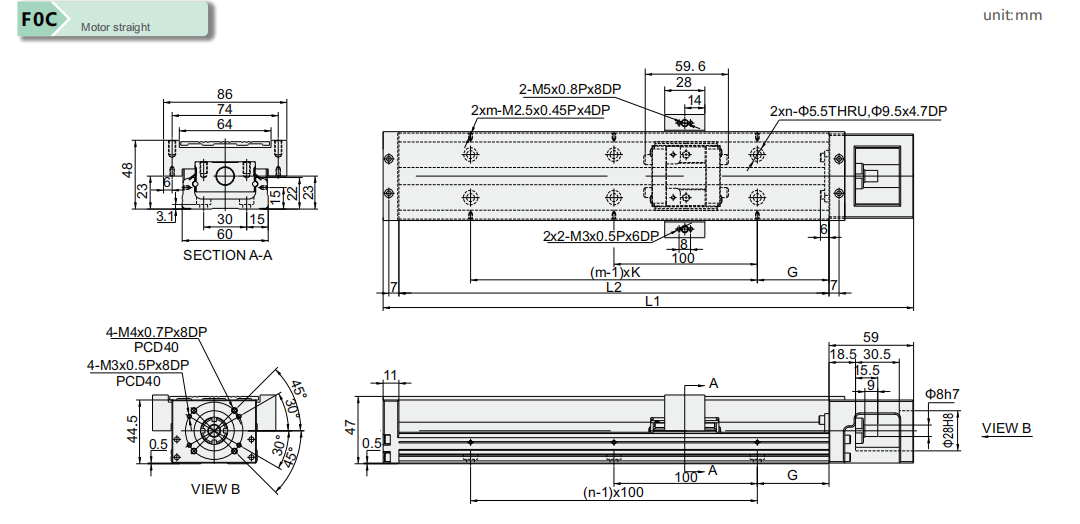

企业微信截图_ 17756393025 217



 L2(mm)
 Vėžio ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
S1 skaidrė S2 skaidrė S1 skaidrė S2 skaidrė
150 220 25 100 2 2 85 34 1.6 1.8
200 270 50 100 2 2 135 84 1.9 2.1
300 370 50 200 3 2 235 184 2.5 2.7
400 470 50 100 4 4 335 284 3.1 3.3
500 570 50 200 5 3 435 384 3.7 3.9
600 670 50 100 6 6 535 484 4.4 4.6

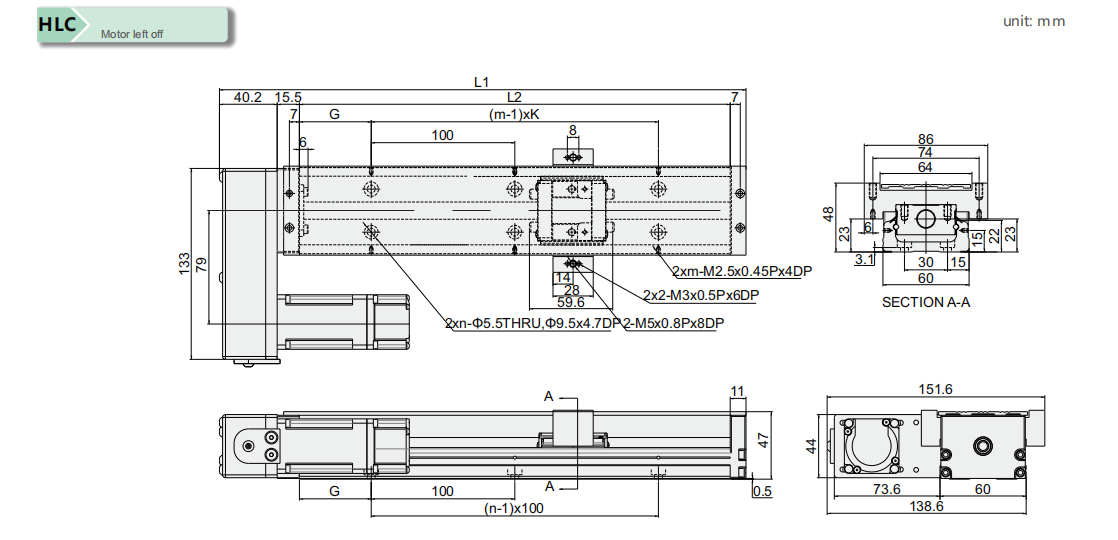

企业微信截图_ 17756393815 034


 L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 G(mm) K(mm) n m  Maksimalus smūgis Svoris
S1 skaidrė S2 skaidrė S1 skaidrė SlideS2
150 216.7 25 100 2 2 85 34 1.5 1.7
200 266.7 50 100 2 2 135 84 1.8 2.0
300 366.7 50 200 3 2 235 184 2.4 2.6
400 466.7 50 100 4 4 335 284 3.0 3.2
500 566.7 50 200 5 3 435 384 3.6 3.8
600 666.7 50 100 6 6 535 484 4.2 4.7

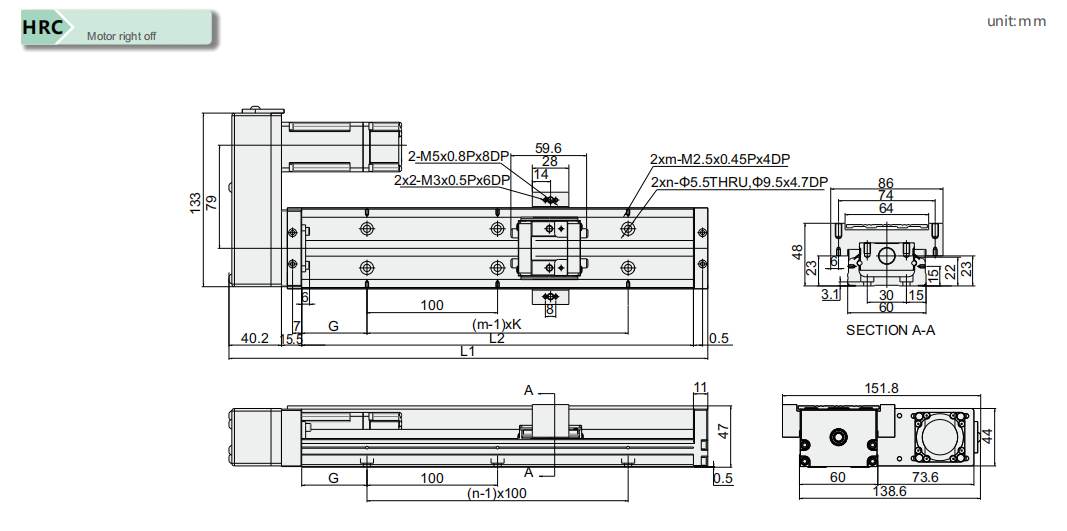

企业微信截图_ 17756394455 807

L2(mm)
Vėžio ilgis		 L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
S1 skaidrė S2 skaidrė S1 skaidrė S2 skaidrė
150 216.7 25 100 2 2 85 34 1.5 1.7
200 266.7 50 100 2 2 135 84 1.8 2.0
300 366.7 50 200 3 2 235 184 2.4 2.6
400 466.7 50 100 4 4 335 284 3.0 3.2
500 566.7 50 200 5 3 435 384 3.6 3.8
600 666.7 50 100 6 6 535 484 4.2 4.7

企业微信截图_ 17756394455 807



L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
SlideS1 S2 skaidrė S1 skaidrė S2 skaidrė
150 216.7 25 100 2 2 85 34 1.5 1.7
200 266.7 50 100 2 2 135 84 1.8 2.0
300 366.7 50 200 3 2 235 184 2.4 2.6
400 466.7 50 100 4 4 335 284 3.0 3.2
500 566.7 50 200 5 3 435 384 3.6 3.8
600 666.7 50 100 6 6 535 484 4.2 4.7

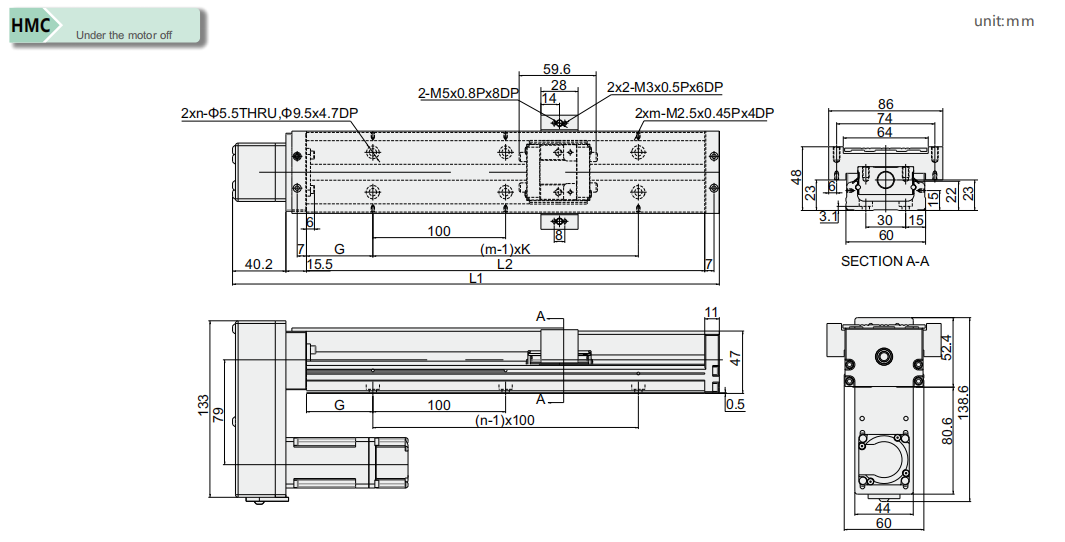

企业微信截图_ 17756395772 305


L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 G(mm) K(mm) n m Maksimalus smūgis Svoris
S1 skaidrė S2 skaidrė S1 skaidrė S2 skaidrė
150 216.7 25 100 2 2 85 34 1.5 1.7
200 266.7 50 100 2 2 135 84 1.8 2.0
300 366.7 50 200 3 2 235 184 2.4 2.6
400 466.7 50 100 4 4 335 284 3.0 3.2
500 566.7 50 200 5 3 435 384 3.6 3.8
600 666.7 50 100 6 6 535 484 4.2 4.7


Lengvos apkrovos tipo stumdoma sėdynė su  teleskopiniu apsauginiu gaubtu

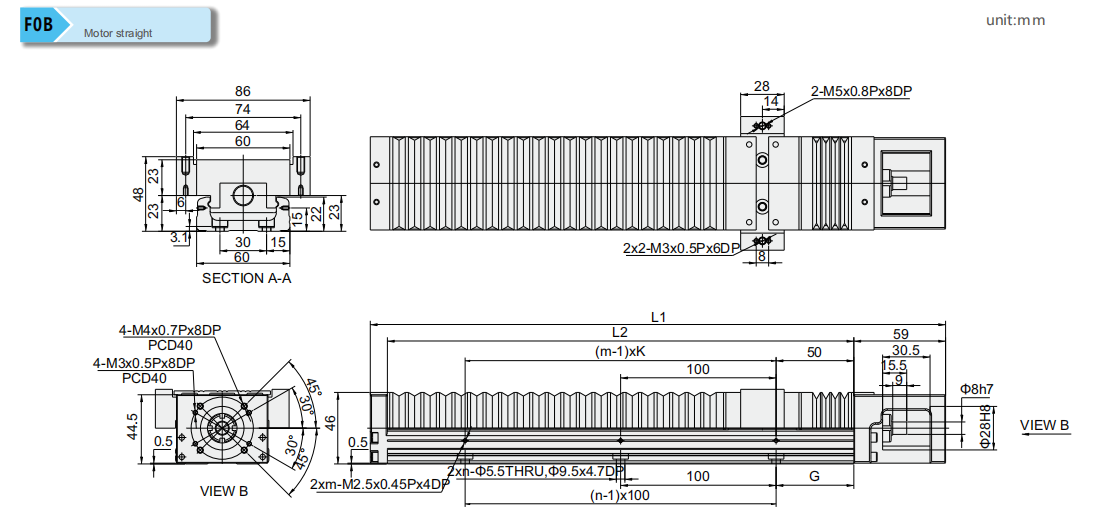

企业微信截图_ 17756397213 128


L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 (mm)
Kelionė		 G(mm) K(mm) n m Apvalkalo išplėtimas Svoris
h
Minimalus plėtiklis Maksimalus išsiplėtimas
150 220 70 25 100 2 2 16 86 1.6
200 270 115 50 100 2 2 23.5 128 1.9
300 370 180 50 200 3 2 36 216 2.5
400 470 250 50 100 4 4 51 301 3.1
500 570 330 50 200 5 3 61 391 3.7
600 670 400 50 100 6 6 78 476 4.3

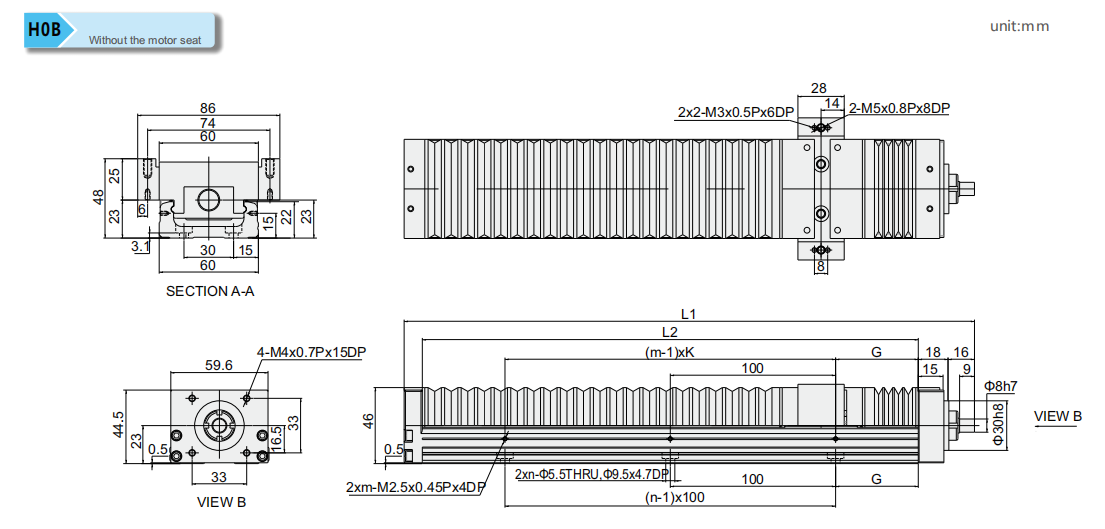

企业微信截图_ 17756398178 090



L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 Kelionė G(mm) K(mm) n m Apvalkalo išplėtimas Svoris
h
Minimalus plėtiklis Maksimalus išsiplėtimas
150 195 70 25 100 2 2 16 86 1.5
200 245 115 50 100 2 2 23.5 128 1.8
300 345 180 50 200 3 2 36 216 2.4
400 445 250 50 100 4 4 51 301 3.0
500 545 330 50 200 5 3 61 391 3.6
600 645 400 50 100 6 6 78 476 4.2

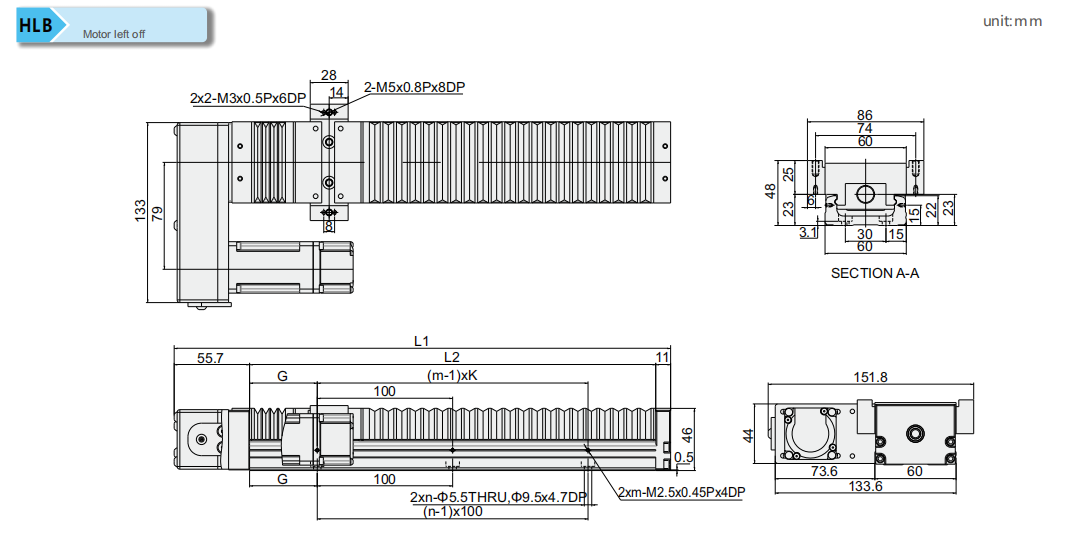

企业微信截图_ 17756398992 701



 L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 Kelionė G(mm) K(mm) n m Apvalkalo išsiplėtimas Svoris
Minimalus išplėtimas Maksimalus išplėtimas
150 261.7 70 25 100 2 2 16 86 1.6
200 266.7 115 50 100 2 2 23.5 128 2.0
300 366.7 180 50 200 3 2 36 216 2.6
400 466.7 250 50 100 4 4 51 301 3.2
500 566.7 330 50 200 5 3 61 391 3.8
600 666.7 400 50 100 6 6 78 476 4.5

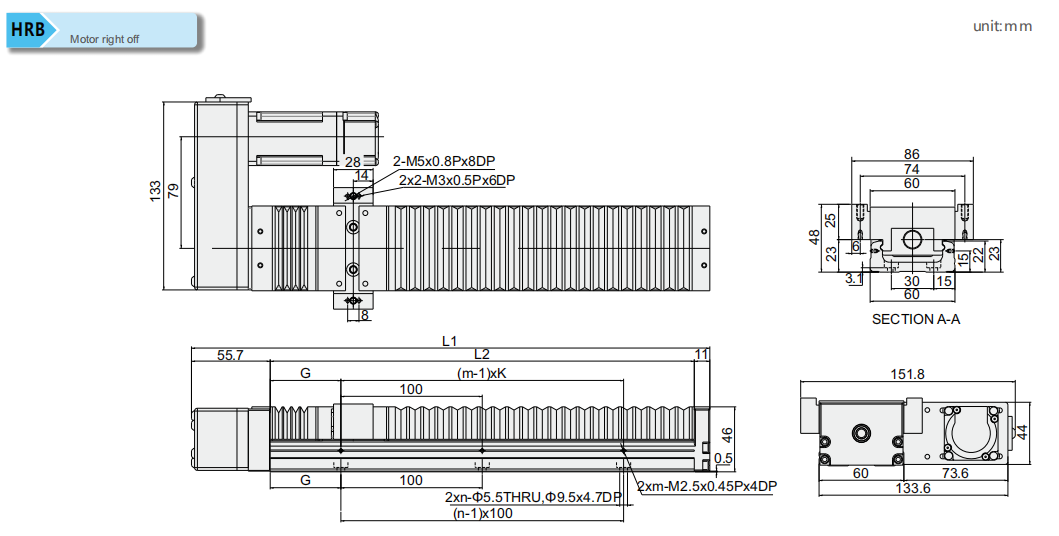

企业微信截图_ 17756399942 416



L2(mm)
Vikšro ilgis		 L1(mm)
Visas ilgis		 Kelionė G(mm) K(mm) n m Apvalkalo išsiplėtimas Svoris
Minimalus išplėtimas Maksimalus išsiplėtimas
150 261.7 70 25 100 2 2 16 86 1.6
200 266.7 115 50 100 2 2 23.5 128 2.0
300 366.7 180 50 200 3 2 36 216 2.6
400 466.7 250 50 100 4 4 51 301 3.2
500 566.7 330 50 200 5 3 61 391 3.8
600 666.7 400 50 100 6 6 78 476 4.5

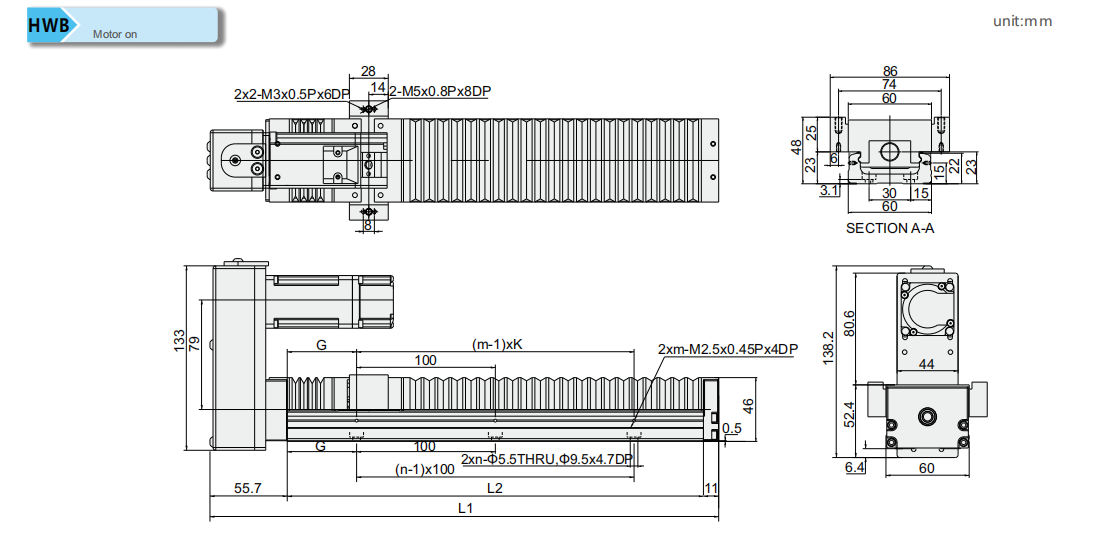

企业微信截图_ 17756400685 390


L2(mm)
Vikšro ilgis		 L1(mm)
  Visas ilgis		 Kelionė G(mm) K(mm) n m Apvalkalo išplėtimas
Svoris
h
Minimalus išplėtimas Maksimalus išsiplėtimas
150 261.7 70 25 100 2 2 16 86 1.6
200 266.7 115 50 100 2 2 23.5 128 2.0
300 366.7 180 50 200 3 2 36 216 2.6
400 466.7 250 50 100 4 4 51 301 3.2
500 566.7 330 50 200 5 3 61 391 3.8
600 666.7 400 50 100 6 6 78 476 4.5

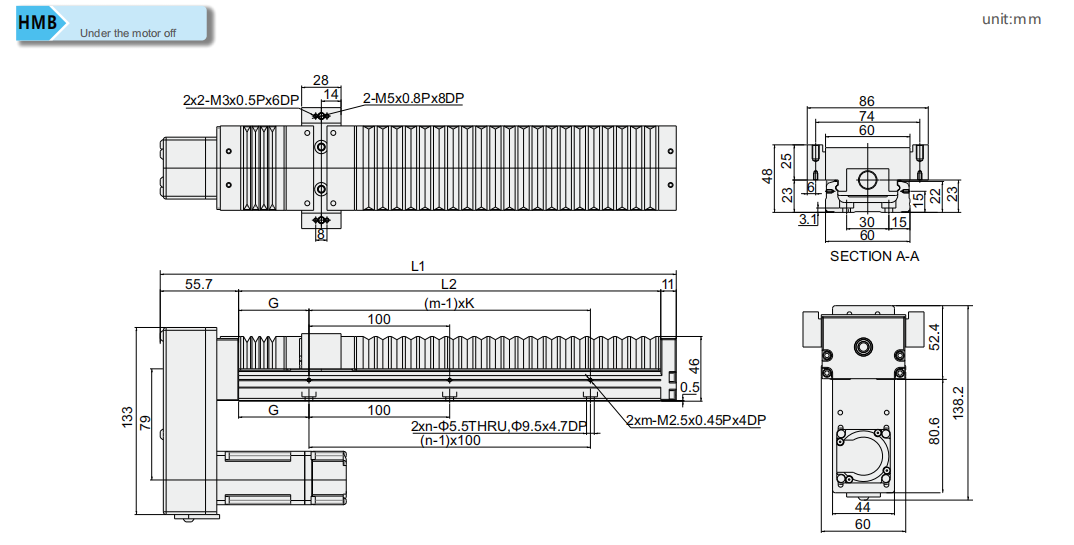

企业微信截图_ 17756401397 227


L2(mm)
Vikšro ilgis
L1(mm)
Visas ilgis		 Kelionė G(mm) K(mm) n m Apvalkalo išplėtimas Svoris
Minimalus plėtiklis Maksimalus išsiplėtimas
150 261.7 70 25 100 2 2 16 86 1.6
200 266.7 115 50 100 2 2 23.5 128 2.0
300 366.7 180 50 200 3 2 36 216 2.6
400 466.7 250 50 100 4 4 51 301 3.2
500 566.7 330 50 200 5 3 61 391 3.8
600 666.7 400 50 100 6 6 78 476 4.5

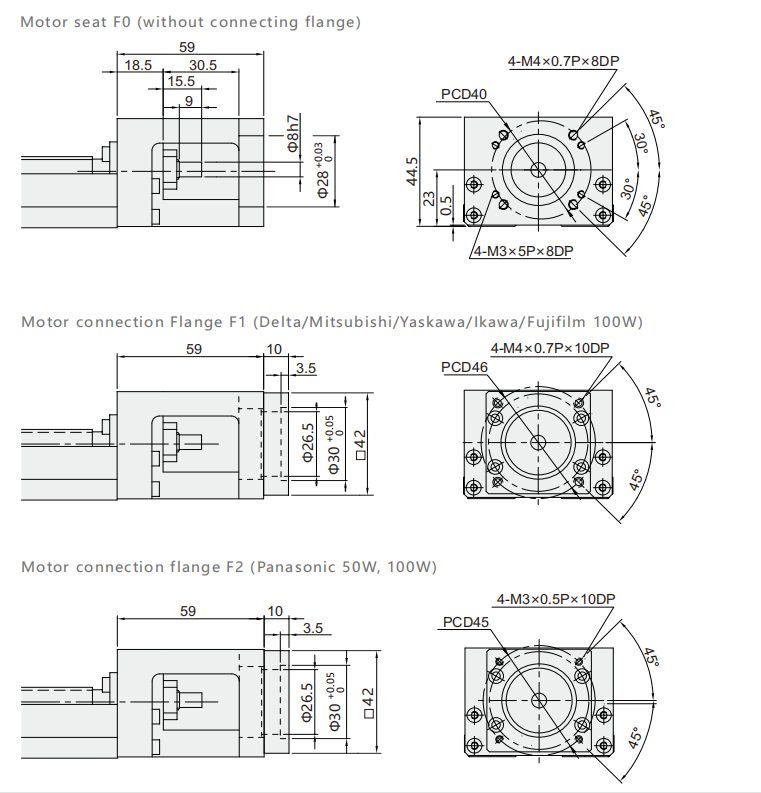

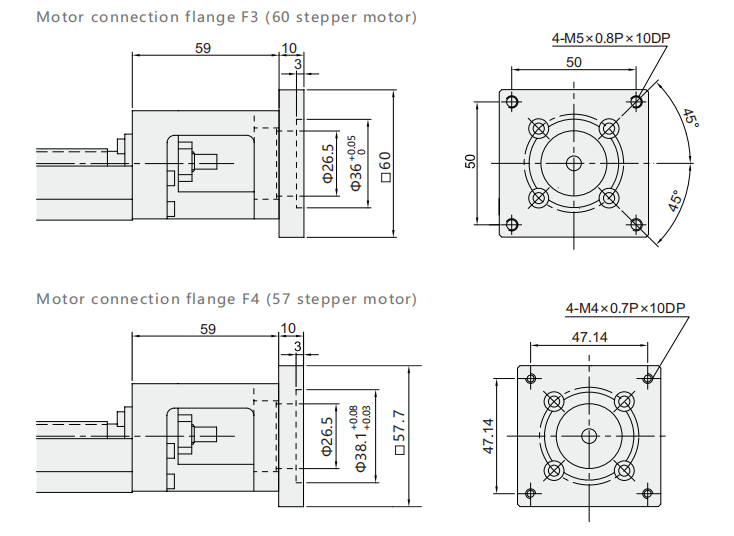

Variklio prijungimo palaikymas

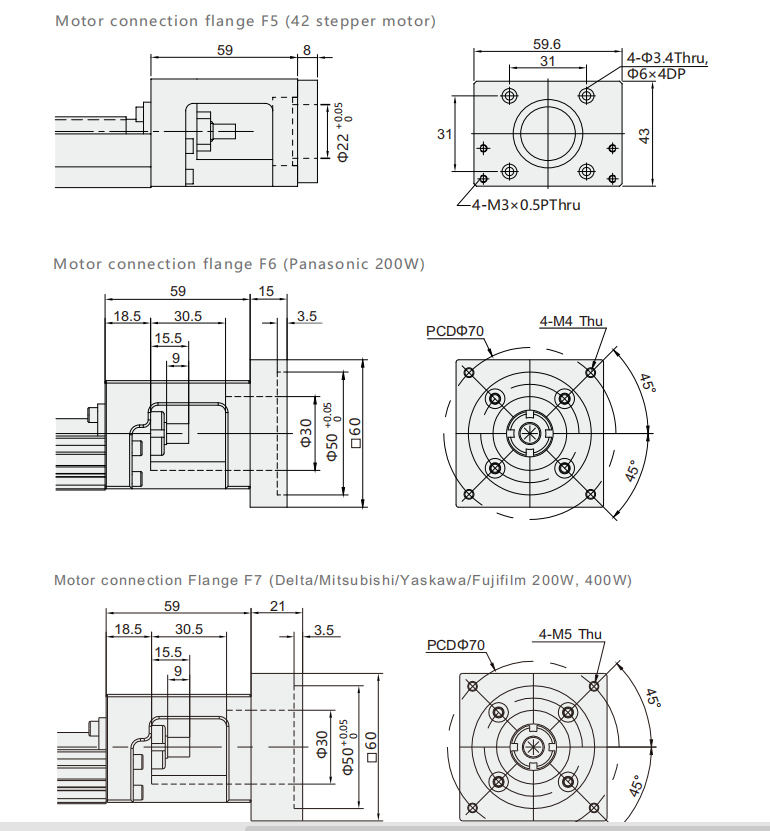

企业微信截图_ 17756402785 017企业微信截图_ 17756402896 359企业微信截图_ 17756403106 494企业微信截图_ 17756403183 921


























































SUSIJĘ PRODUKTAI

SiRON T11 IP20 EtherCAT magistralės modulis
SiRON T11 IP20 EtherCAT magistralės modulis
„SiRON T14 IP20 CC-Link IE Field Basic“ magistralės modulis
„SiRON T14 IP20 CC-Link IE Field Basic“ magistralės modulis
SiRON T16 IP20 Modbud/TCP magistralės modulis
SiRON T16 IP20 Modbus/TCP magistralės modulis
SiRON T13 IP20 CC-Link magistralės modulis
SiRON T13 IP20 CC-Link magistralės modulis
SiRON T12 IP20 Profinet magistralės modulis
SiRON T12 IP20 Profinet magistralės modulis

PRODUKTŲ KATEGORIJA

DAUGIAU PRODUKTŲ

GREITOS NUORODOS

SUSISIEKITE MUMIS

   +86 18813675597
 Meishengyun slėnis Yueyun slėnis, Nr. 3, Fuerda, Chongqing Road, Fuhai gatvė, Baoan rajonas, Šendženas, Gunagdong, Kinija 518103
Autoriaus teisės © 2025 Shenzhen SiRON Electrical Co., Ltd. Visos teisės saugomos.  Svetainės schema | Privatumo politika    粤ICP备18138807号
