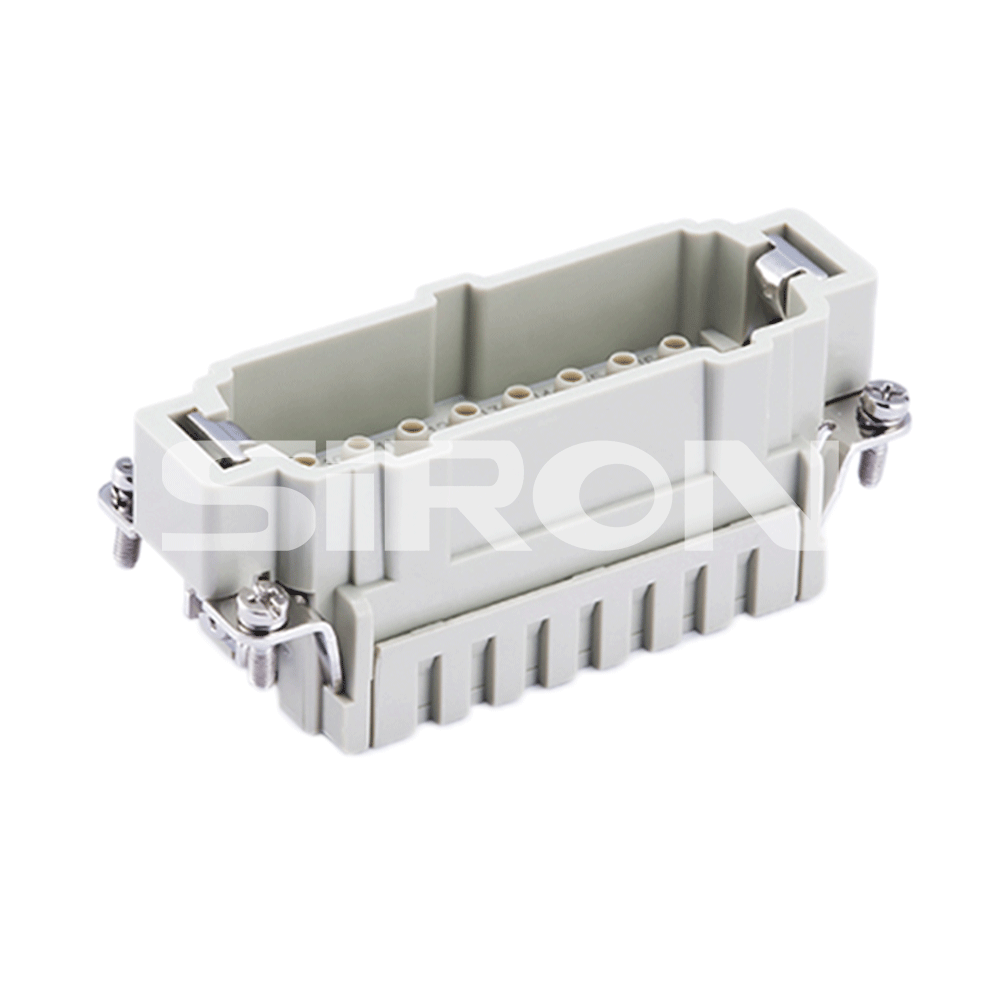

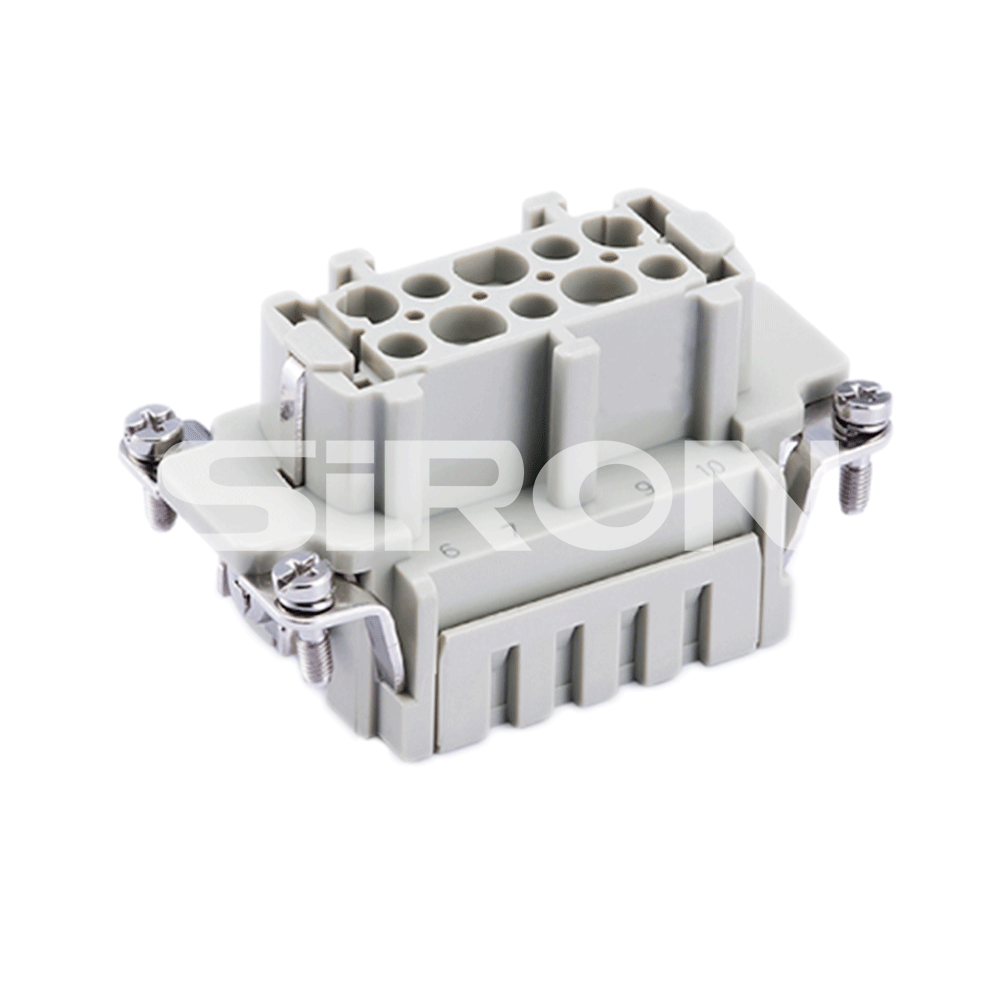

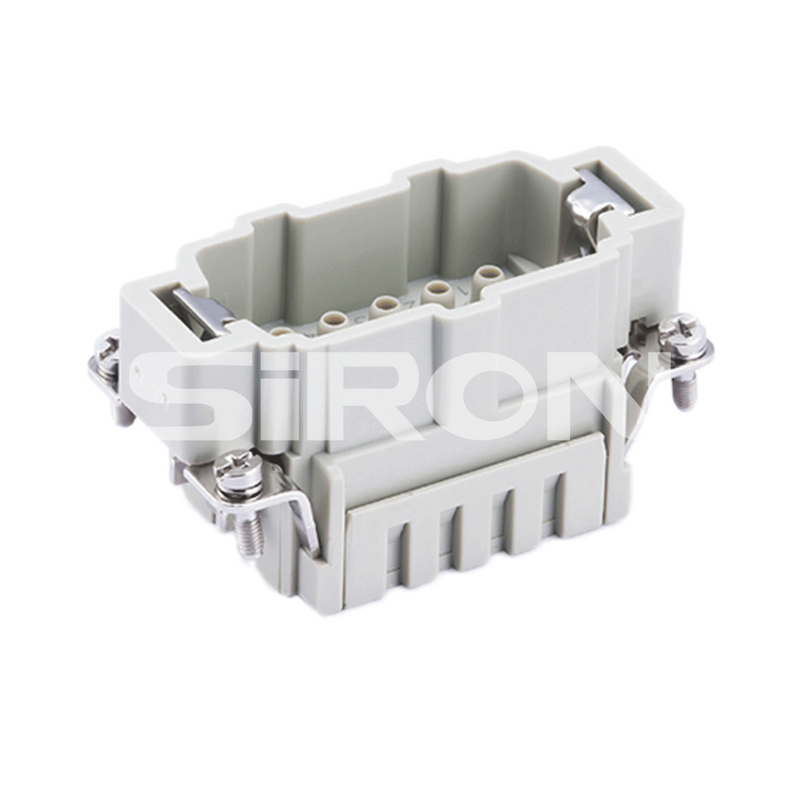

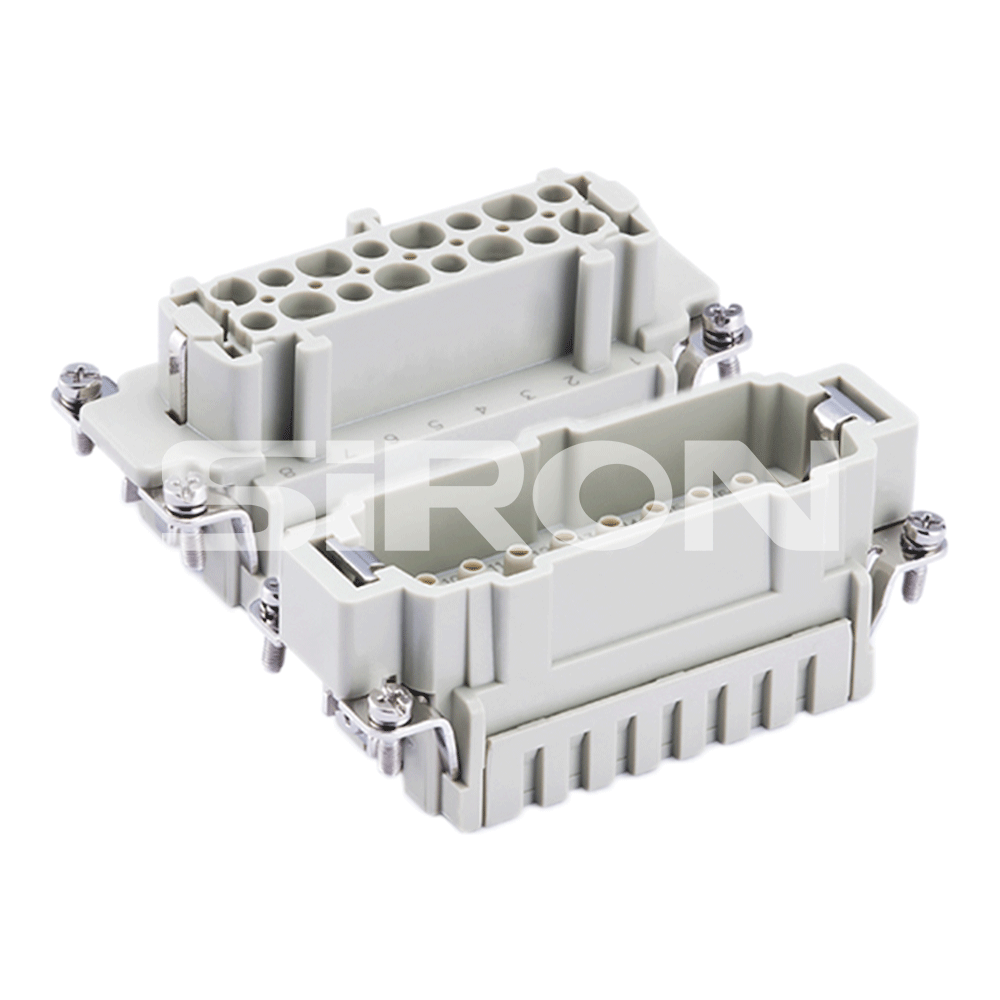

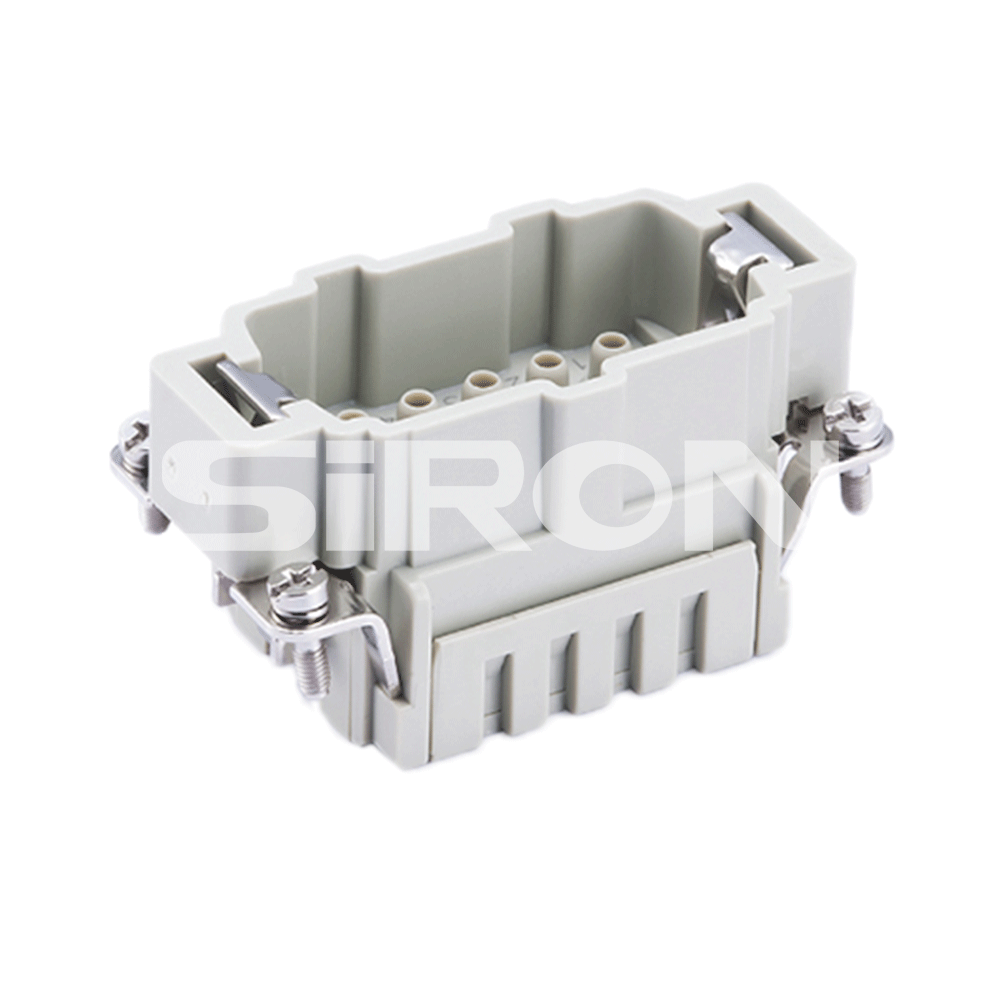

SiRON X904/X938 Siri Cold Press Connection Penyambung HE

Mengenai pemilihan

Ciri-ciri Teknikal

Nilai semasa	16A	bahan		Aloi aluminium
Voltan terkadar	500V	Rawatan permukaan		Penyaduran perak/penyaduran emas
Voltan impuls terkadar	6KV	Rintangan sentuhan		≤1mΩ
Tahap pencemaran	3	Terminal kelim	Tolok tulis	0.14-4.0mm²
Pencemaran darjah 2 juga	16A400/690V 6KV 2		AWG	26-12
Voltan terkadar acc.ke UL	600V		Panjang selekeh	7.5mm
Rintangan penebat	≥10100
bahan	Polikarbonat	Kenalan kelim
Mengehadkan suhu	-40℃....+125℃	Arus jarum penekan sejuk		16A
Kemudahbakaran mengikut UL94	0V	Rintangan sentuhan		1mQ
Kehidupan kerja mekanikal	≥500	/		/

Jarum kelim

Jarum kelim	Model(lelaki)	Model (perempuan)	Tolok wayar		Panjang pelucutan
	X938-1M	X938-1F	0.14-0.37mm²	AWG 26-22	7.5mm
	X938-2M	X938-2F	0.5mm²	AWG 20	7.5mm
	X938-3M	X938-3F	0.75mm²	AWG 18	7.5mm
	X938-4M	X938-4F	1.0mm²	AWG 18	7.5mm
	X938-5M	X938-5F	1.5mm²	AWG 16	7.5mm
	X938-6M	X938-6F	2.5mm²	AWG 14	7.5mm
	X938-7M	X938-7F	3mm²	AWG 12	7.5mm
	X938-8M	X938-8F	4mm²	AWG 12	7.5mm

10 pcs/pek

Nota: Jarum penekan sejuk perlu dipesan secara berasingan. Tambah '2' selepas model bersalut perak

Untuk model S 'sadur emas, tambah' G 'selepas mereka. Apabila tolok wayar kurang daripada 0.75mm, adalah disyorkan untuk menggunakan alat pemuatan jarum tambahan

Rujukan pemilihan jenis

Model	Pin (sisipan lelaki)	X904-6M	X904-10M	X904-16M	X904-24M	X904-32M	X904-48M
	Jack (sisipan wanita)	X904-6F	X904-10F	X904-16F	X904-24F	X904-32F	X904-48F

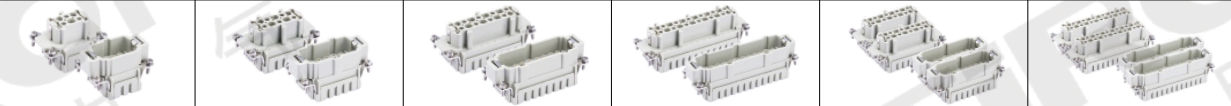

Penampilan
Nombor teras penyambung		6	10	16	24	32(2×16)	48(2×24)
Arus bekerja		16A
Voltan kerja		500V
Sapukan penutup (penutup atas)		Siri X930         ▶P.031	Siri X931          ▶P.031	Siri X932          ▶P.031	Siri X933          ▶P.031	Siri X934          ▶P.031	Siri X935        P.031
Sapukan tapak (penutup bawah)
