Connettori HE con connessione a pressatura a freddo serie SiRON X904/X938

Connettori HE con connessione a pressatura a freddo serie SiRON X904/X938

Caratteristiche

Materiale ignifugo, design con fibbia a T, più affidabile, non facile da cadere, utilizzo di aghi plug-in con protezione multipla, alte prestazioni, design del corpo con inserto a vite;
Progettato specificamente per il precablaggio di produzione modulare e per soddisfare i requisiti di condizioni ambientali difficili
Ridurre le operazioni di cablaggio in loco dopo che le apparecchiature o i veicoli hanno lasciato l'officina di produzione per migliorare l'efficienza produttiva e ridurre il rischio di qualità del cablaggio;

Quantità:
Disponibilità:





Informarsi Aggiungi al carrello Esportazione PDF

Modello:
X904/X938
Marca:
SiRON
Codice:
8538900000

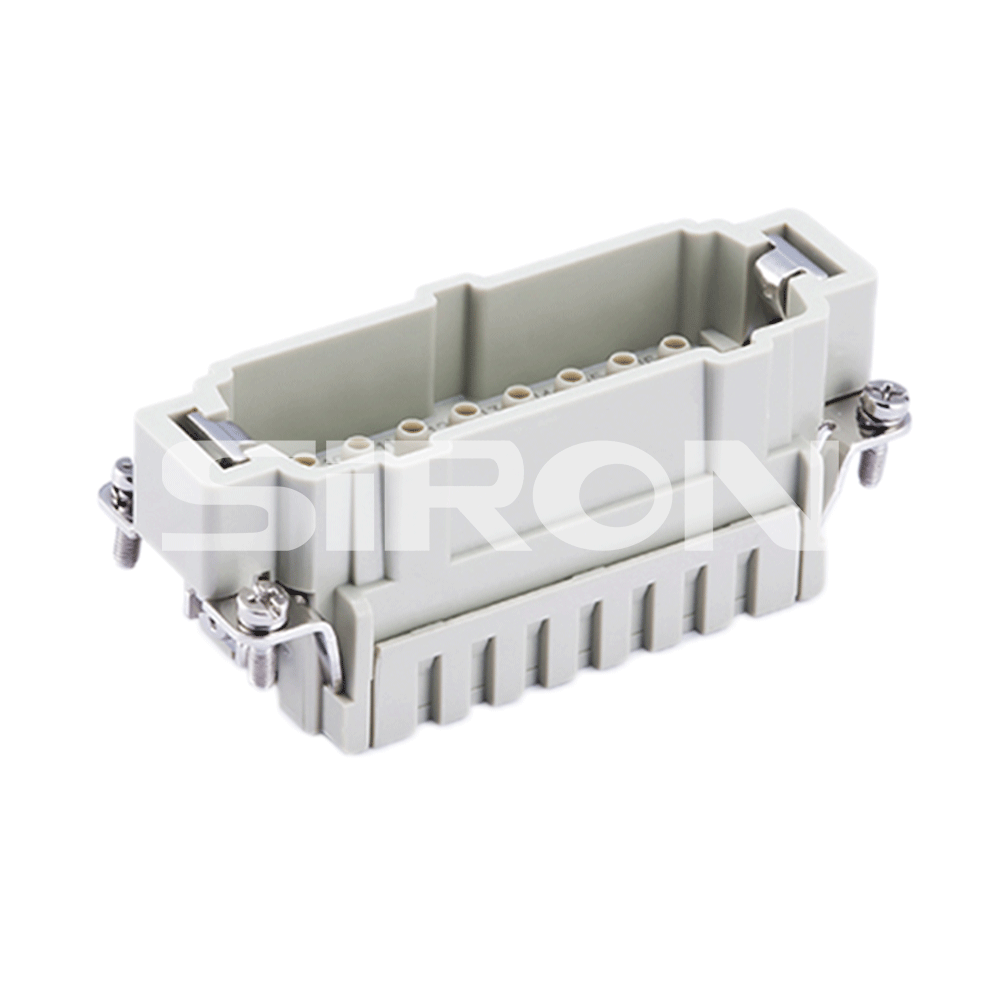

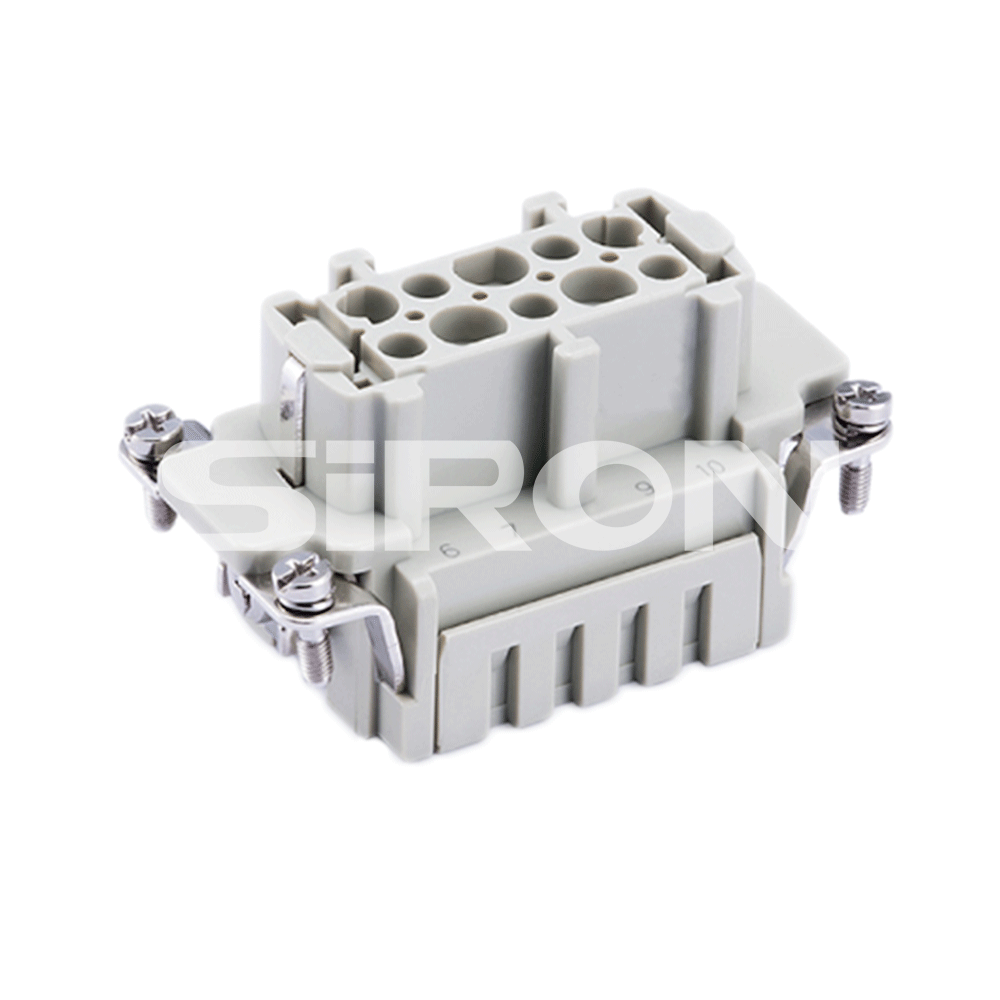

Connettori in materiale ignifugo serie X904 Connettore multicore serie X904 Connettori X938 pressati a freddo

Descrizione del prodotto

A proposito di selezione

e5194bbf607eea3b9b771246c7f0fa5b

Caratteristiche Tecniche

Corrente nominale	16A	Materiale		Lega di alluminio
Tensione nominale	500 V	Trattamento superficiale		Placcatura in argento/placcatura in oro
Tensione impulsiva nominale	6KV	Resistenza di contatto		≤1mΩ
Grado di inquinamento	3	Terminale a crimpare	Indicatore di scrittura	0,14-4,0 mm²
Anche il grado di inquinamento 2	16A400/690V6KV2		AWG	26-12
Tensione nominale secondo UL	600 V		Lunghezza di pescaggio	7,5 mm
Resistenza di isolamento	≥10100
Materiale	Policarbonato	Contatti a crimpare
Temperature limite	-40℃.….+125℃	Corrente dell'ago di spremitura a freddo		16A
Infiammabilità secondo UL94	0 V	Resistenza di contatto		1 mq
Vita lavorativa meccanica	≥500	/		/

Ago per crimpare

Ago per crimpare	Modello (maschio)	Modello (femmina)	Calibro del filo		Lunghezza di spogliatura
	X938-1M	X938-1F	0,14-0,37 mm²	AWG26-22	7,5 mm
	X938-2M	X938-2F	0,5 mm²	AWG20	7,5 mm
	X938-3M	X938-3F	0,75 mm²	AWG18	7,5 mm
	X938-4M	X938-4F	1,0 mm²	AWG18	7,5 mm
	X938-5M	X938-5F	1,5 mm²	AWG16	7,5 mm
	X938-6M	X938-6F	2,5 mm²	AWG14	7,5 mm
	X938-7M	X938-7F	3mm²	AWG12	7,5 mm
	X938-8M	X938-8F	4mm²	AWG12	7,5 mm

10 pezzi/confezione

Nota: l'ago per spremitura a freddo deve essere ordinato separatamente. Aggiungi '2' dopo il modello argentato

Per i modelli S 'placcati in oro, aggiungere' G 'dopo di essi. Quando il diametro del filo è inferiore a 0,75 mm, si consiglia di utilizzare uno strumento di caricamento dell'ago ausiliario

Riferimento per la selezione del tipo

Modello	Perno (inserto maschio)	X904-6M	X904-10M	X904-16M	X904-24M	X904-32M	X904-48M
	Jack (inserto femmina)	X904-6F	X904-10F	X904-16F	X904-24F	X904-32F	X904-48F
Aspetto

Numero di core del connettore		6	10	16	24	32(2×16)	48(2×24)
Corrente di lavoro		16A
Tensione di lavoro		500 V
Applicare il coperchio (coperchio superiore)		Serie X930 ▶P.031	Serie X931 ▶P.031	Serie X932 ▶P.031	Serie X933 ▶P.031	Serie X934 ▶P.031	Serie X935 P.031
Applicare la base (coperchio inferiore)
