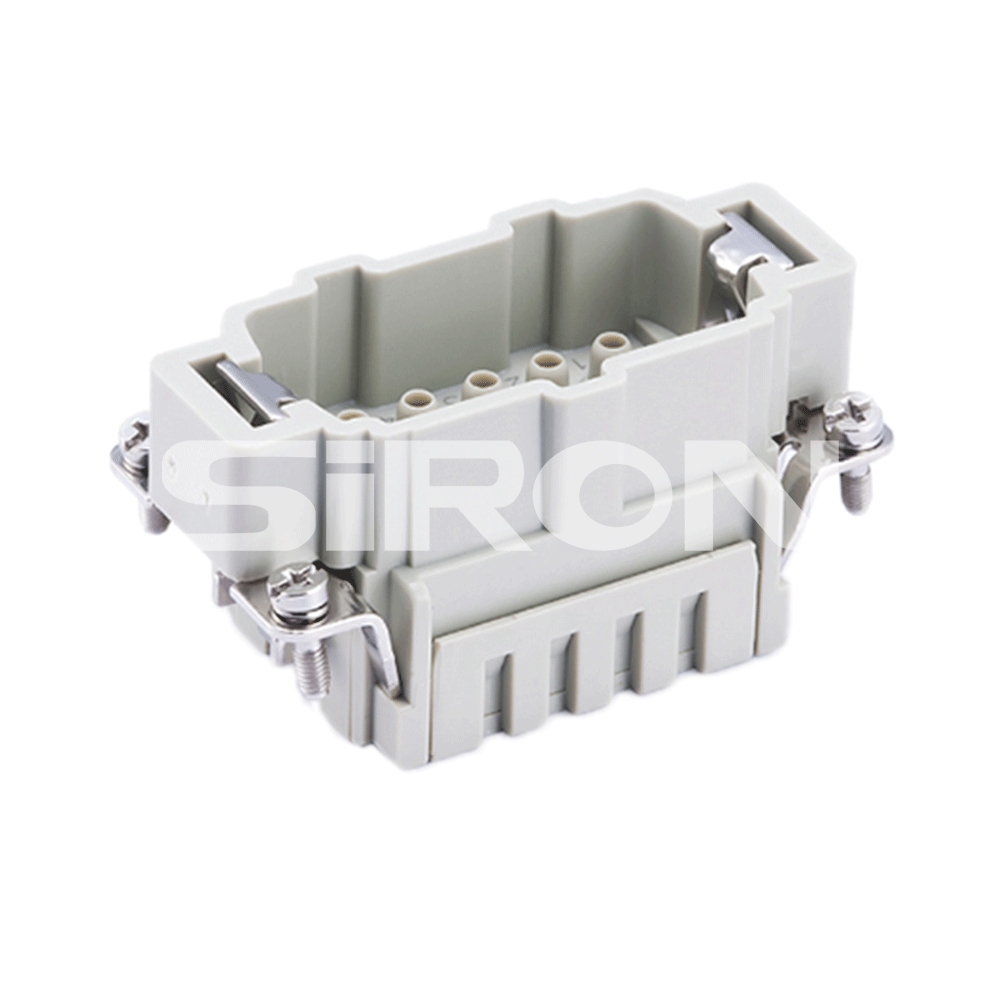

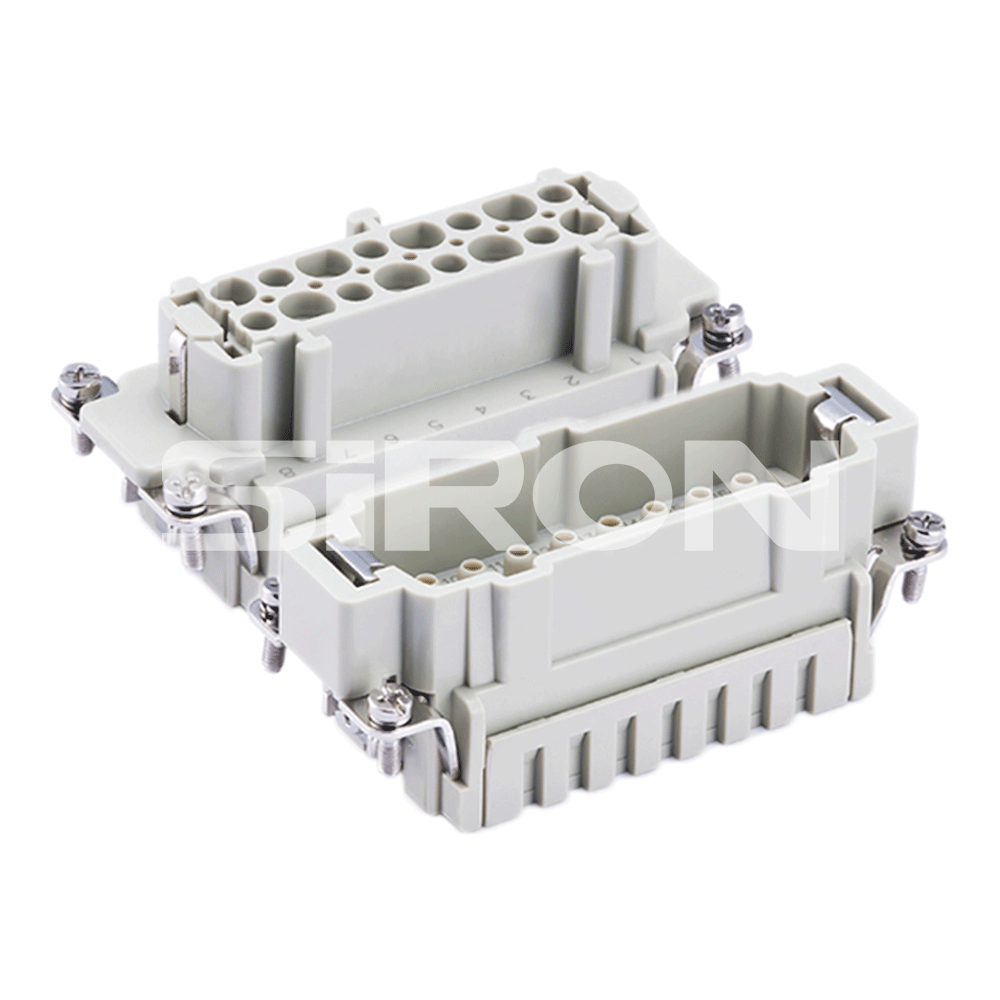

Kaltpressverbindung HE-Steckverbinder der Serie SiRON X904/X938

Über die Auswahl

Technische Merkmale

Nennstrom	16A	Material		Aluminiumlegierung
Nennspannung	500V	Oberflächenbehandlung		Versilberung/Vergoldung
Bemessungsstoßspannung	6KV	Kontaktwiderstand		≤1mΩ
Verschmutzungsgrad	3	Crimp-Anschluss	Wrie-Messgerät	0,14–4,0 mm²
Verschmutzungsgrad 2 ebenfalls	16A400/690V 6KV 2		AWG	26-12
Bemessungsspannung nach UL	600V		Abreißlänge	7,5 mm
Isolationswiderstand	≥10100
Material	Polycarbonat	Crimpkontakte
Begrenzungstemperaturen	-40℃.….+125℃	Kaltpressnadelstrom		16A
Entflammbarkeit gemäß UL94	0V	Kontaktwiderstand		1 Quadratmeter
Mechanische Lebensdauer	≥500	/		/

Crimpnadel

Crimpnadel	Model (männlich)	Model (weiblich)	Drahtstärke		Abisolierlänge
	X938-1M	X938-1F	0,14–0,37 mm²	AWG 26-22	7,5 mm
	X938-2M	X938-2F	0,5 mm²	AWG 20	7,5 mm
	X938-3M	X938-3F	0,75 mm²	AWG 18	7,5 mm
	X938-4M	X938-4F	1,0 mm²	AWG 18	7,5 mm
	X938-5M	X938-5F	1,5 mm²	AWG 16	7,5 mm
	X938-6M	X938-6F	2,5 mm²	AWG 14	7,5 mm
	X938-7M	X938-7F	3mm²	AWG 12	7,5 mm
	X938-8M	X938-8F	4mm²	AWG 12	7,5 mm

10 Stück/Packung

Hinweis: Die Kaltpressnadel muss separat bestellt werden. Fügen Sie nach dem versilberten Modell eine „2“ hinzu

Fügen Sie bei vergoldeten S-Modellen ein „G“ hinzu. Wenn die Drahtstärke weniger als 0,75 mm beträgt, wird die Verwendung eines Hilfswerkzeugs zum Laden der Nadel empfohlen

Referenz zur Typauswahl

Modell	Stift (Steckereinsatz)	X904-6M	X904-10M	X904-16M	X904-24M	X904-32M	X904-48M
	Jack (weiblicher Einsatz)	X904-6F	X904-10F	X904-16F	X904-24F	X904-32F	X904-48F
Aussehen
Connector-Kernnummer		6	10	16	24	32(2×16)	48(2×24)
Arbeitsstrom		16A
Arbeitsspannung		500V
Deckel auftragen (obere Abdeckung)		X930-Serie         ▶S.031	X931-Serie          ▶S.031	X932-Serie          ▶S.031	X933-Serie          ▶S.031	X934-Serie          ▶S.031	X935serie        S.031
Bringen Sie die Basis an (untere Abdeckung)
