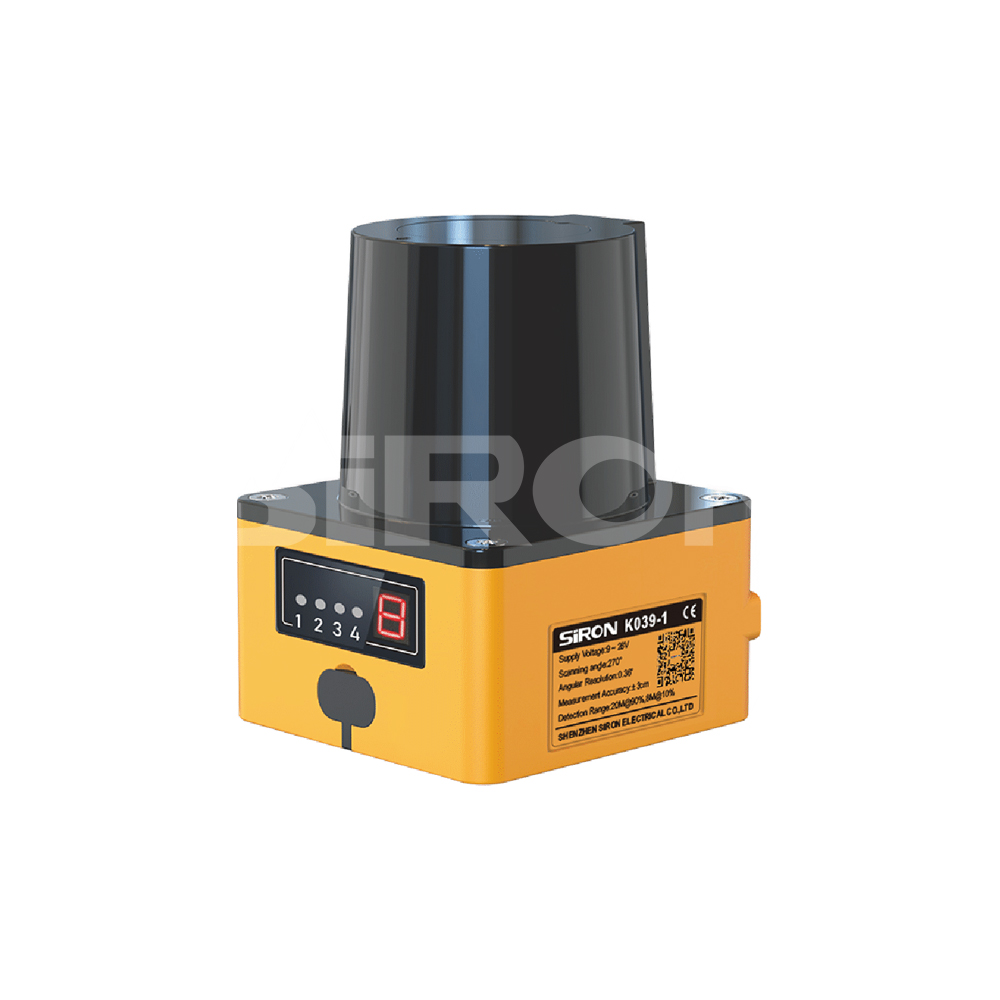

SiRON K039-1 High Precision Single Line LiDAR 270°scan

Mga Tampok:

* Umaabot hanggang 8M;
* Mababang kakayahan sa pagkilala ng bagay sa reflectivity;
* Ang mode ng tail-filter ay maaaring i-configure upang maibalik ang totoong eksena;
* Multi-anggulo na field ng view ng pagpapasadya upang matugunan ang mga pangangailangan ng iba't ibang mga eksena;
* Tumpak na tumpak na pagpapanumbalik ng target, pagsukat ng katumpakan hanggang ±30mm

Dami:
Availability:





Magtanong Idagdag sa Basket Pag-export ng PDF

modelo:
K039-1 serye
Brand:
SiRON
Code:
8543709990

Safety Light Curtain Sensor Laser radar nasa 8m Pulse TOF IP65

Paglalarawan ng Produkto

Tungkol sa pagpili

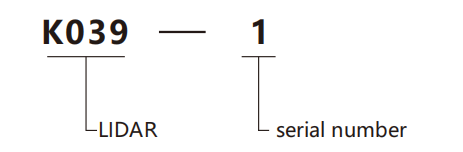

Halimbawa ng pagpili: K039-1 ay nagpapahiwatig ng K039 series, 1 serial number.

Mga pagtutukoy

Pangalan	High precision single line LiDAR
Modelo	K039-1
Hitsura	Prinsipyo ng TOF

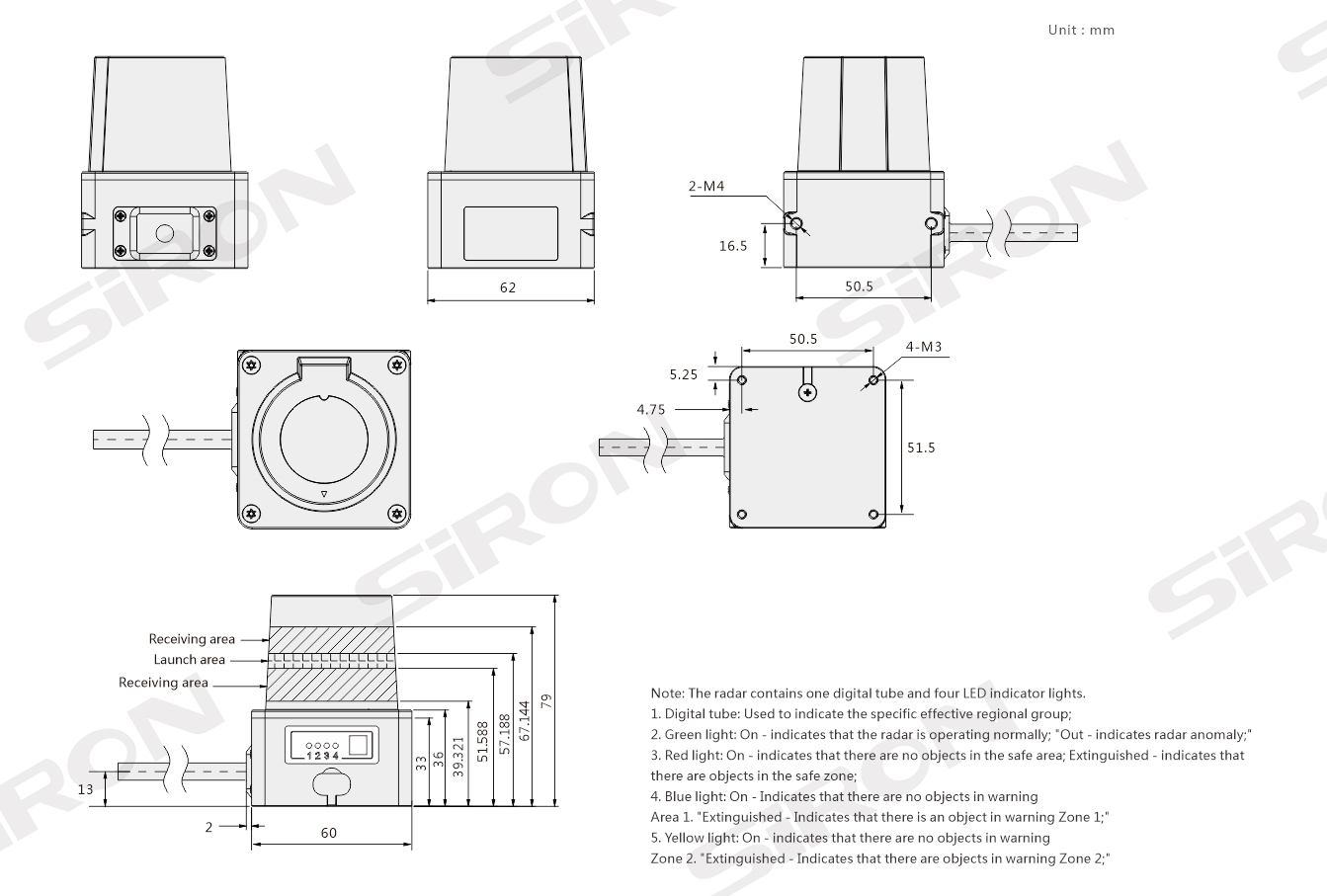

Sukat	62×62×83mm		Power supply	DC9~28V
Prinsipyo ng ranging	Pulse TOF		Na-rate na kapangyarihan	<1.5W(walang load)
Laser wavelength	905nm		Panimulang kapangyarihan	<3W(walang load)

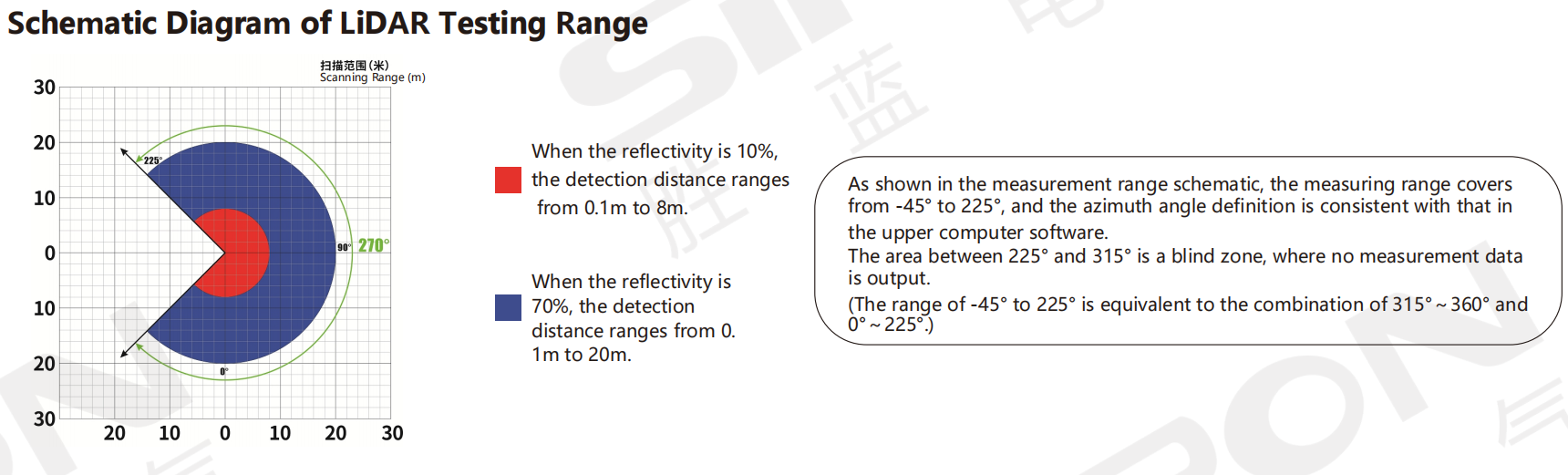

Pinakamataas na hanay ng pagtuklas	≥20m(90%relectivity);≥8m(10%reflectivity)		Pilot lamp	4(3 area signal,1 fault signal)
Saklaw ng pagtuklas	270°		Interface ng komunikasyon	USB-TYPC C(Serial port)&RJ45(Network port)
Sample rate (nako-customize)	20KHz		Temperatura ng pagpapatakbo	-10～+55℃
Sweepfrequency	10Hz	20Hz	Temperatura ng imbakan	-20～+70℃
Pahalang na angular na resolusyon	0.18°	0.36°	Klase ng proteksyon	IP65
Oras ng pagtugon	100ms	50ms	Anti-optical interference	100000Lux
Ranging accuracy	±30mm		dalas ng sinusoidal	10Hz～1000Hz, acceleration 5g, tatlong axes, 10 cycle bawat axis
Oras ng pagsisimula	8s		Random na dalas ng vibration	55Hz～250H,Gr.ms=4.24g,tatlong axes,5 oras para sa bawat axis
Bilang ng mga channel	15(bawat channel ay naglalaman ng 2 detection area)		Paglaban sa epekto	Ang acceleration ay 50g, ang pulso ay 3ms, at ang epekto ng bawat axis ay 5000 beses, sa kabuuan ay 30000 beses
Pagpapalit ng input	4		Timbang	171g
Pagpapalit ng output	4(2 NPN area warning signal,1 para sa NPN OSSC security output signal)

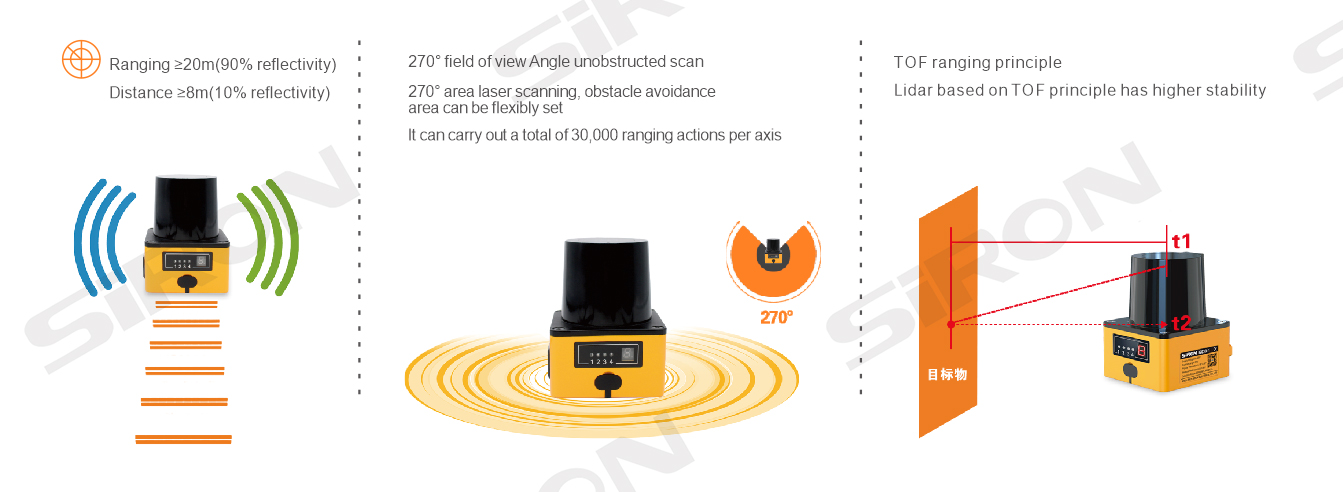

K039-1--激光雷达(TOF原理)

Ikonekta ang device

*koneksyon

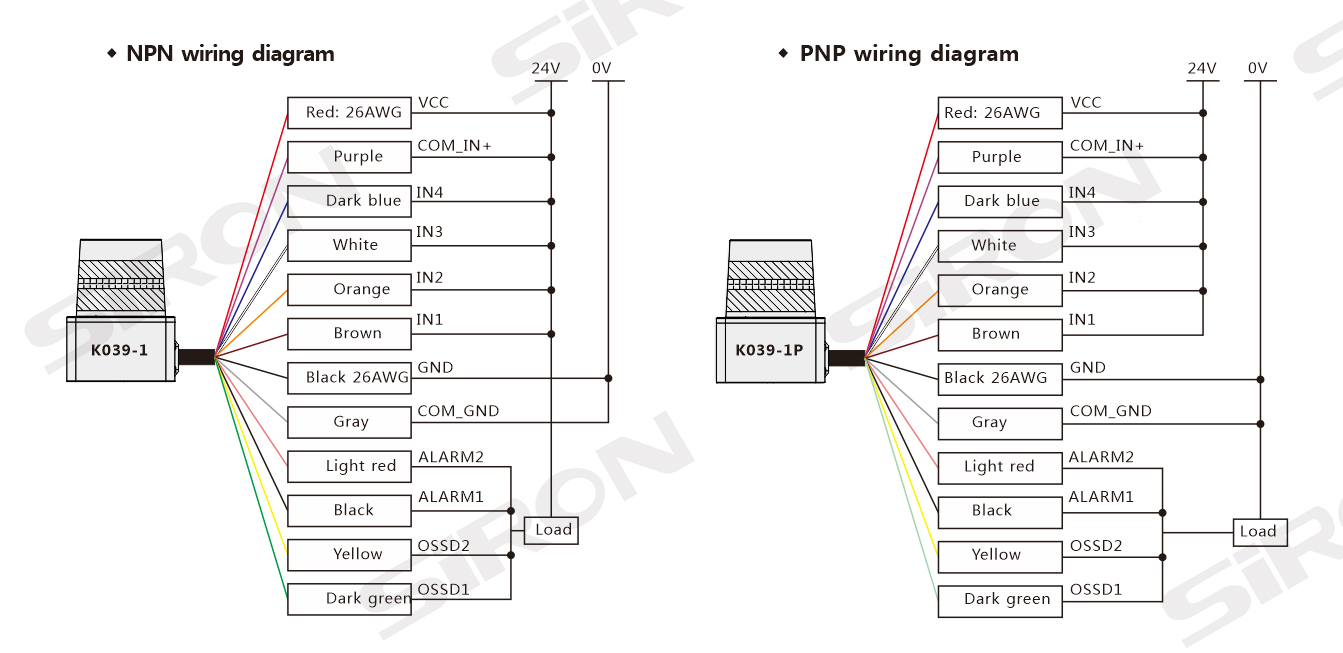

Ang wire sequence at function correspondence para sa K039-1 ay ipinapakita sa talahanayan sa ibaba, na may kabuuang 16 na wire. Ang connection diagram ay inilalarawan sa Figure 1. Ang device ay nilagyan din ng TYPE‑C USB cable, na maaaring ikonekta sa isang PC o iba pang display device para sa configuration ng zone at point cloud visualization. Bilang kahalili, maaari itong ikonekta sa isang PC o iba pang kagamitan sa pamamagitan ng **Ethernet cable** para sa configuration ng zone at point cloud display.

*Wire Sequence at Function Correspondence Table

Numero ng linya	Kulay	Depinisyon ng signal	Deskripsyon ng signal
1	Pula 2 6 AWG	VcC	Operating Power VCC
2	Itim 2 6 AWG	GND	Operating Power GND
3	mapusyaw na pula	ALARM2	Dalawang independiyenteng mga output ng NPN. ON state: maximum IOUT=200mA, VOUT≥COM_IN±2V; OFF state: IOUT<1mA, VOUT<2V. Ito ay ON kapag walang sagabal sa lugar ng alarma at OFF kapag may sagabal.
4	Balck	ALARM1
5	Dilaw	OSSD2	Dalawang independiyenteng mga output ng NPN. ON state: maximum IOUT=200mA, VOUT≥COM_IN±2V; OFF state: IOUT<1mA, VOUT<2V. ON kapag walang sagabal sa protected area, OFF kapag may sagabal.
6	Madilim na berde	OSSD1
7	Madilim na asul	IN4	Signal ng pagpili ng pangkat ng sona: Ang paglipat sa pagitan ng maraming protektadong zone ay naisasakatuparan sa pamamagitan ng pagpapalit ng mga input signal ng IN1, IN2, IN3 at IN4.
8	Whie	IN3
9	Kahel	IN2
10	kayumanggi	IN1
11	Gray	COM_GND	Proteksyon I/O GND
12	Lila	COM_IN+	Proteksyon ng I/O Power
13	Rosas	OUT_RX+	Ethernet Input +
14	Transparency	OUT_RX-	Ethernet Input –
15	Banayad na berde	OUT_TX+	Ethernet Output +
16	Banayad na asul	OUT_TX-	Ethernet Output –
