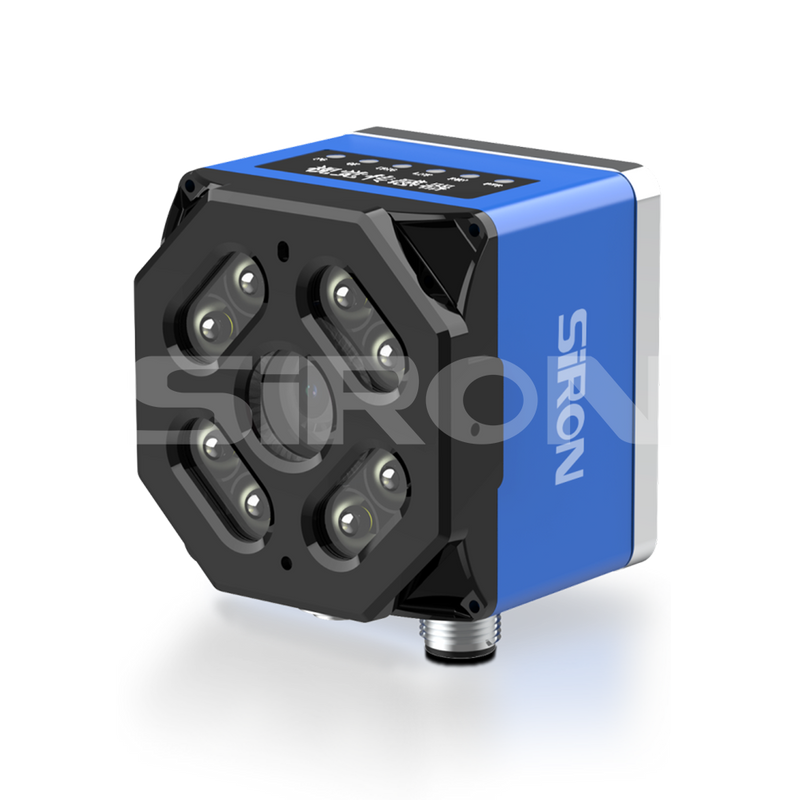

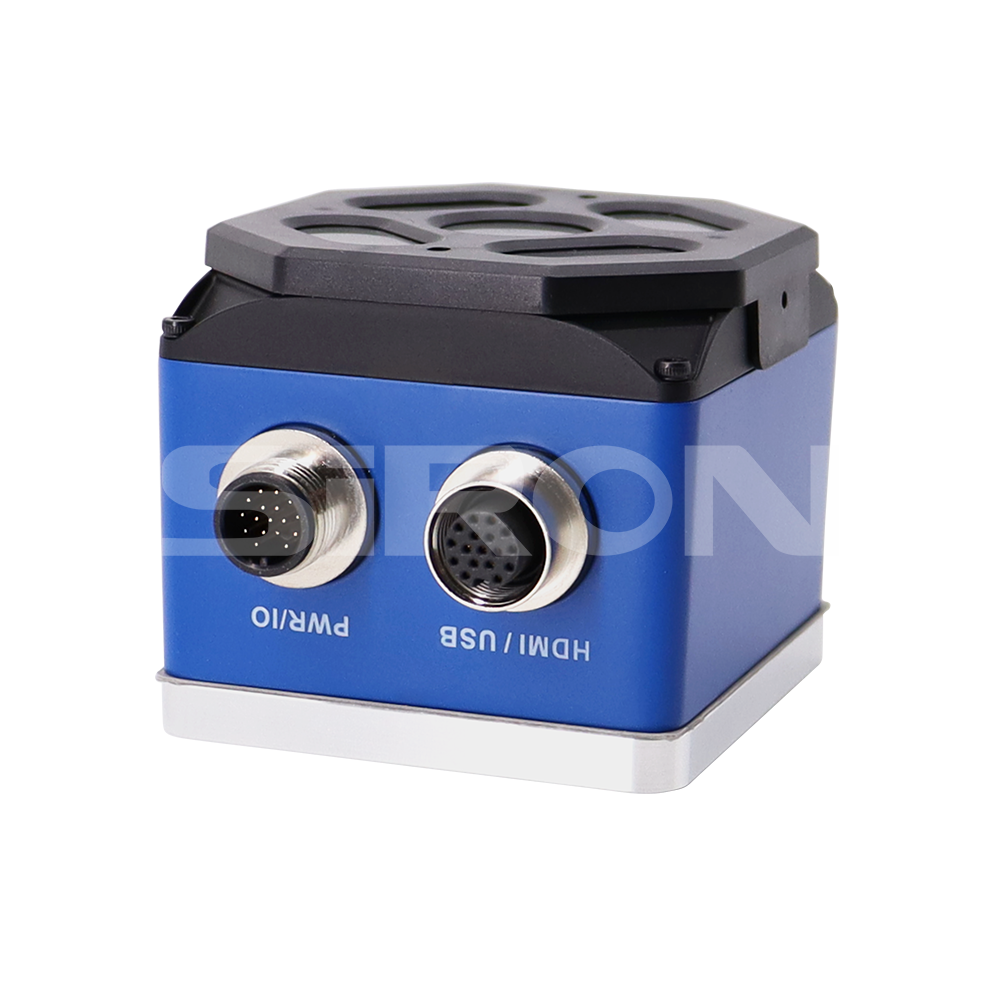

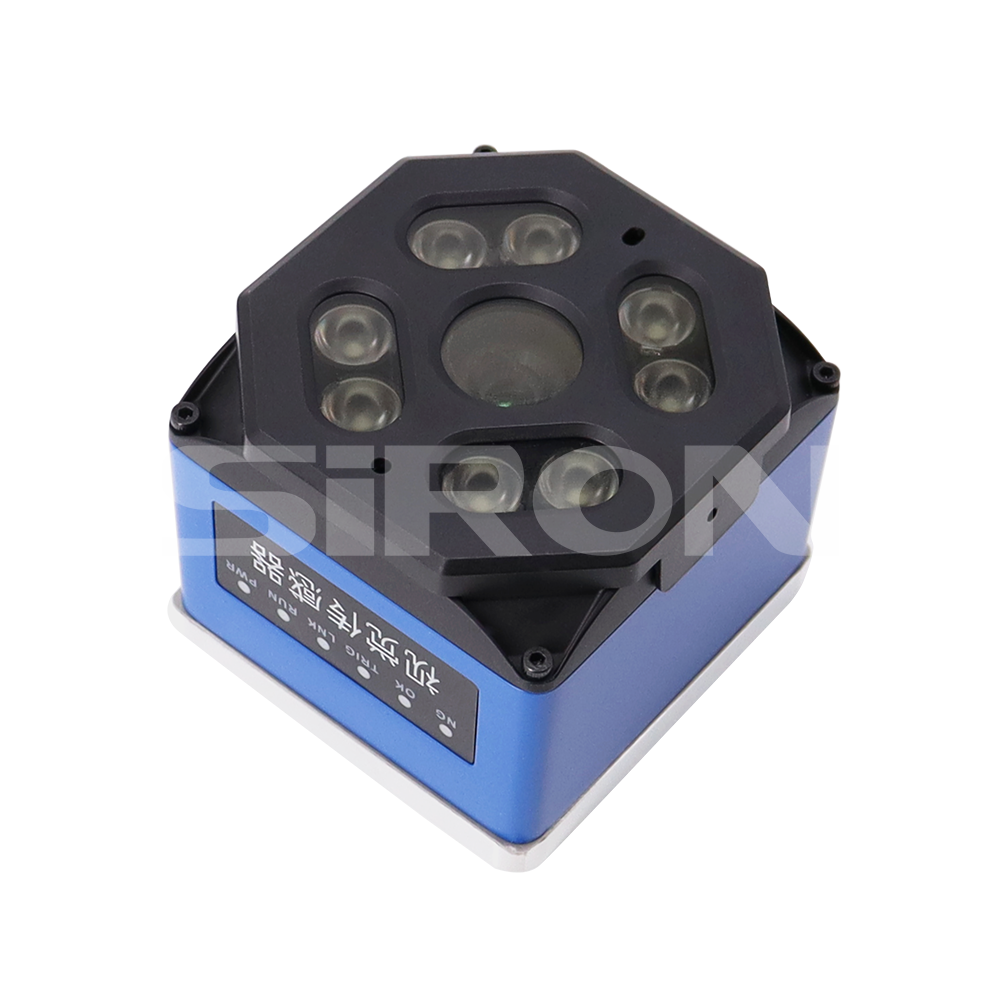

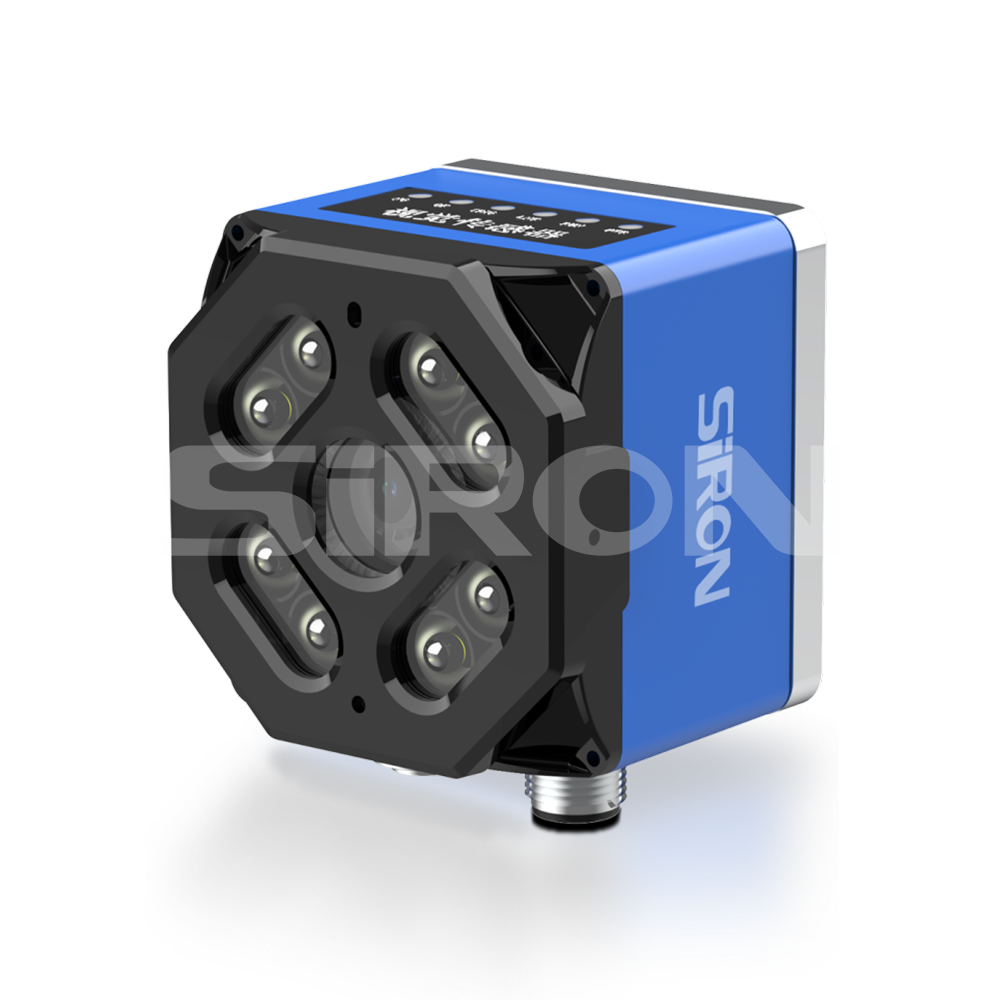

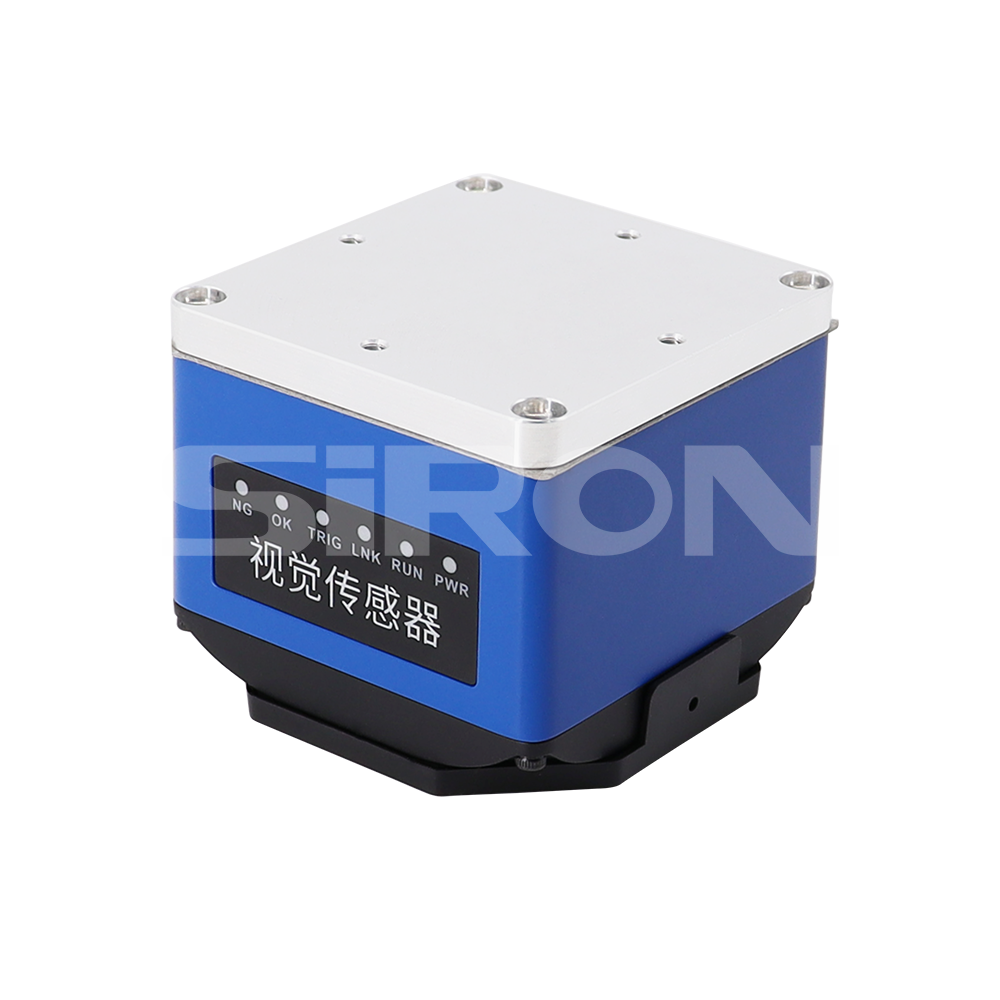

Серія К516-2
SiRON
Про відбір
| Модель | Опис продуктивності | Модель | Опис продуктивності | |
| К516-2-А1 | K516-2-A1 1,3 Мп, широке поле зору, кольорове | К516-2-Б1 | K516-2-B1 1.3MP, стандартний тип, кольоровий |
Аксесуари
Розмір
Схема підключення
Специфікаційні параметри (AI Smart Camera)
| Параметри специфікації (розумна камера AI) | ||
| Модель | K516-2-A1 (тип широкого поля зору) | K516-2-B1 (стандартний тип) |
| роздільна здатність | 1280x1024 | 1280x1024 |
| піксель | 1,3 мегапікселя | 1,3 мегапікселя |
| Максимальна частота кадрів | 60 кадрів/с | 60 кадрів/с |
| Об'єктив | 8 мм | 16 мм |
| Розмір пікселя | 4,0 мкм x 4,0 мкм | 4,0 мкм x 4,0 мкм |
| Розпізнавання зображень | Колір | Колір |
| Архітектура системи | Чотирьохядерний процесор ARM 2 ГГц | |
| Пам'ять | 2 ГБ DDR4 | |
| Зберігання | 16 ГБ EMMC | |
| Цифровий вхід/вихід | Цифровий інтерфейс введення/виведення: 2-канальний оптоізольований вхід GPI, 5-канальний оптоізольований вихід GPO, 1-канальний послідовний порт RS232 | |
| Відеовихід | Інтерфейс HDMI | |
| USB | 1-канальний USB2.0 | |
| Блок живлення | DC24V | |
| Споживана потужність | 12 Вт | |
| Інтерфейс об'єктива | M12 Механічне фокусування | |
| Джерело світла | Джерело білого світла | |
| світлодіодний індикатор | Power / Run / Communication / Trigger / OK / NG | |
| Функція алгоритму | Вбудований алгоритм зору, що підтримує виявлення, наприклад орієнтацію спереду назад, оцінку напрямку, присутність/відсутність, розміри, положення та розпізнавання кольорів | |
| Матеріал корпусу | Алюмінієвий сплав | |
| Ступінь захисту | IP67 | |
| Температура навколишнього середовища | 0-50 ℃ | |
| Вологість навколишнього середовища | 20%～95% RH, без конденсації | |
Параметри специфікації (сенсорна панель сенсорна панель)
| Модель | К516-2-М | Напруга | 24 В постійного струму |
| Розмір панелі | 10,1 дюймів | Електричний струм | <0,2A |
| роздільна здатність | 1024x600 | Ступінь захисту | IP40 |
| Світловий індикатор | PWR/CH1/CH2 | Температура навколишнього середовища | 0~50 ℃ |
| Інтерфейс | HDMI/USB | Вологість навколишнього середовища | 20%～95% PH, без конденсації |
| Кількість підтримуваних камер | 1 або 2 | Розмір отвору | 260,2 мм X 179,8 мм |
| Жорсткий режим | опір | вага | 450г |
Деталі продукту
Креслення структури
Діаграма характеристики діапазону виявлення
| Модель | Монтажна відстань WD | Поле зору H | Поле зору В | Модель | Монтажна відстань WD | Поле зору H | Поле зору В | |
| K516-2-A1 Ширококутний тип |
50 | 42 | 31 | К516-2-Б1 стандартного типу |
100 | 33 | 25 | |
| 500 | 353 | 260 | 500 | 160 | 120 | |||
| 2000 | 1270 | 970 | 2000 | 597 | 436 |
Принципова схема підключення
Інструмент виявлення алгоритму
Стандартний режим: оснащений різними інструментами виявлення, він легко реалізує різні програми
Випадок застосування
Зіставлення контурів: розпізнавання на основі відмінностей форм
Просто обведіть цільовий об’єкт, і контур буде автоматично вилучено. Він також може впоратися з коливаннями яскравості та відмінностями в умовах поверхні кожної особини, з якими важко впоратися упорядкованими відповідними методами.
Область кольору: Ідентифікація базується на розмірі області кольору
На основі колірної зони зареєстрованих хороших продуктів виходить узгодженість з цільовим виявленням. Просто клацніть прямо на кольорі, який потрібно визначити на екрані, і колір можна буде витягнути. Операція дуже проста.
Наявність або відсутність ознаки: розпізнавання здійснюється на основі кількості крайових пікселів
Він може ідентифікувати об’єкти неправильної форми або відмінності в стані поверхні, а край вказує на граничні точки темних змін.
Область сірого: Розпізнавання здійснюється на основі розміру заданої яскравості
На основі області яскравості зареєстрованих хороших продуктів виходить узгодженість із цільовою метою виявлення, яка застосовна до ідентифікації на основі відмінностей блиску та обробки поверхні тощо.
Вимірювання ширини: виміряйте ширину, визначивши відстань між двома краями.
Він може виявити викривлення або ширину цільового об’єкта. За допомогою функції масштабування вимірювання також можна відображати як реальні фізичні розміри
Висота: Ідентифікація базується на відмінності висоти
Він може не тільки розпізнавати крок, але й ширину голки. За допомогою функції масштабування його також можна відобразити як фактичний розмір.
Кутове позиціонування: визначте кутове зміщення обертання цілі.
Він може визначити розбіжність і зсув кута цільового об’єкта в межах зазначеного діапазону
Підрахунок плям: ідентифікація на основі кількості плям на цільовому об’єкті
На підставі кількості плям зареєстрованих хороших продуктів визначте, чи відповідає кількість плям цільового об’єкта, що підлягає тестуванню.
Розпізнавання символів: розпізнавання на основі різниці символів/цифр/дат
Визначте, чи збігаються символи або інформація про дату на об’єкті, що перевіряється, зареєстрованим довідковим даним символів/дат.
Монтаж обладнання
Обладнання можна закріпити гвинтами M3 через h фіксовані кронштейни та інші структурні компоненти. Його можна встановити вертикально або горизонтально. Спосіб встановлення можна вибрати відповідно до реального сценарію застосування.
Еталон реєстрації
Необхідно зареєструвати лише зразки ОК та НГ, і система автоматично оптимізує налаштування для ідеальних параметрів перевірки. Навіть із змінами в заготовках та умовах навколишнього середовища ви можете просто зареєструвати додаткові нові зразки, щоб автоматично додати критерії перевірки. Не потрібно трудомісткої складної конфігурації або налаштування установки.
Корекція позиції здійснюється шляхом зведення контуру для корекції положення виробу. Перевірте, чи потребує поточне рішення функцію корекції позиції. Якщо так, увімкніть його вручну. За замовчуванням вимкнено.
Високошвидкісна корекція положення коригує виріб у напрямках X і Y шляхом пошуку чорно-білих елементів цілі. Перевірте, чи потребує поточне рішення функцію високошвидкісної корекції положення. Якщо так, увімкніть його вручну. За замовчуванням вимкнено.
