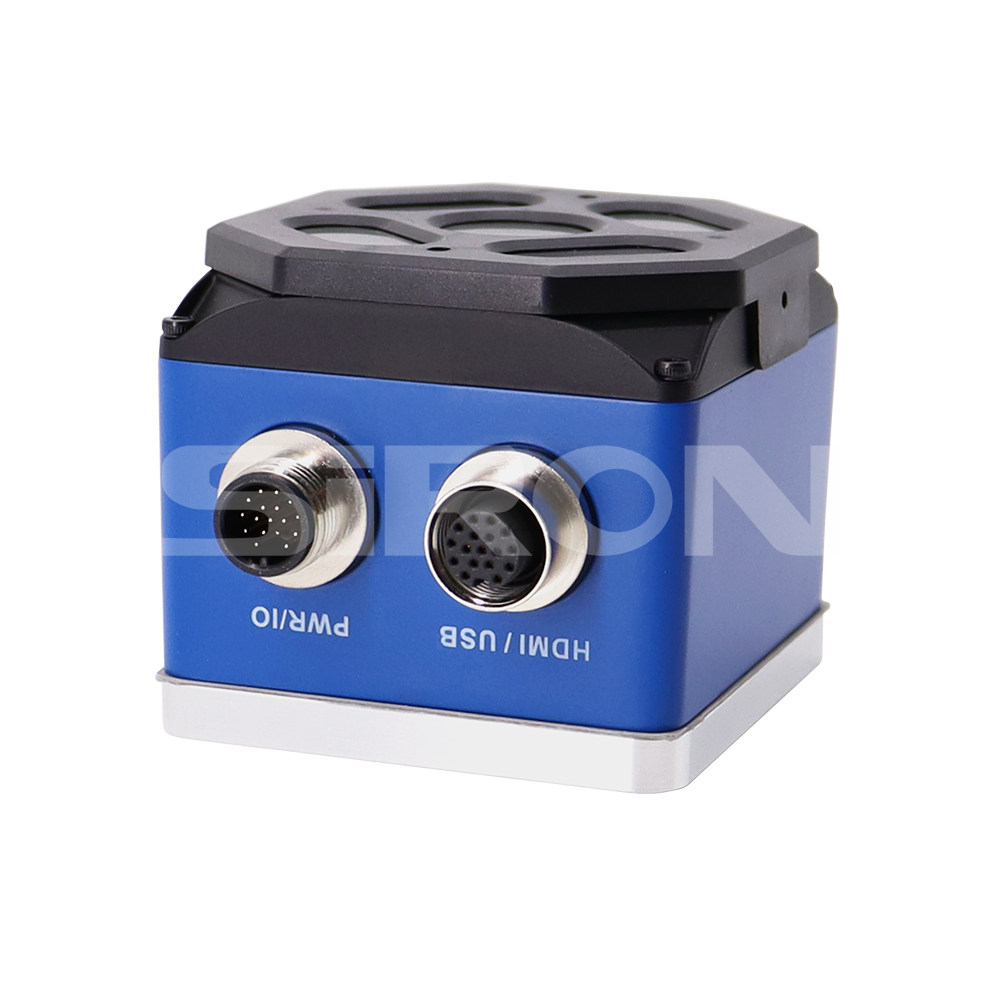

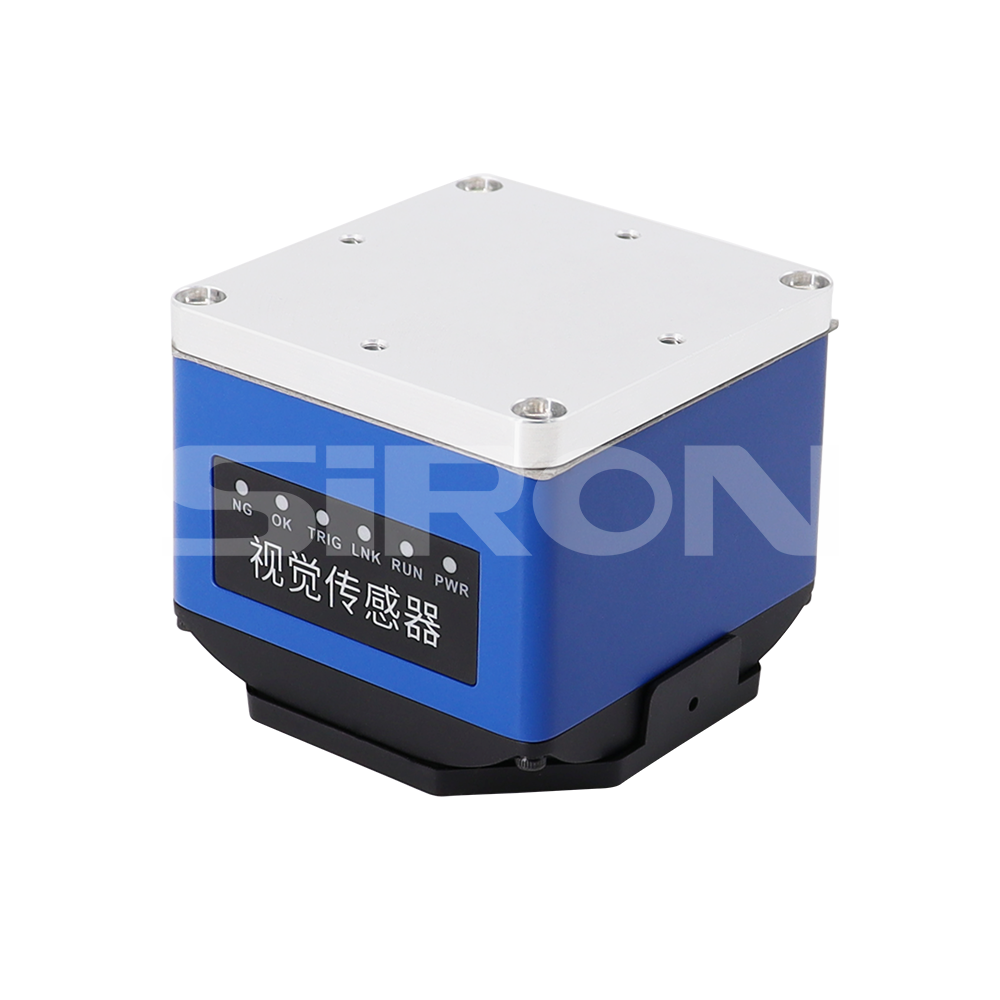

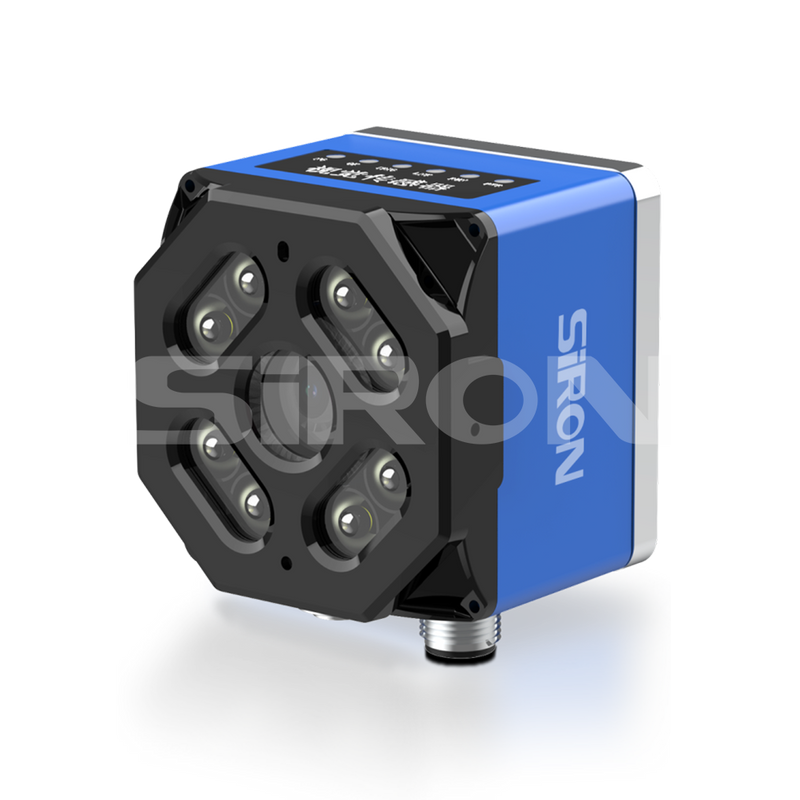

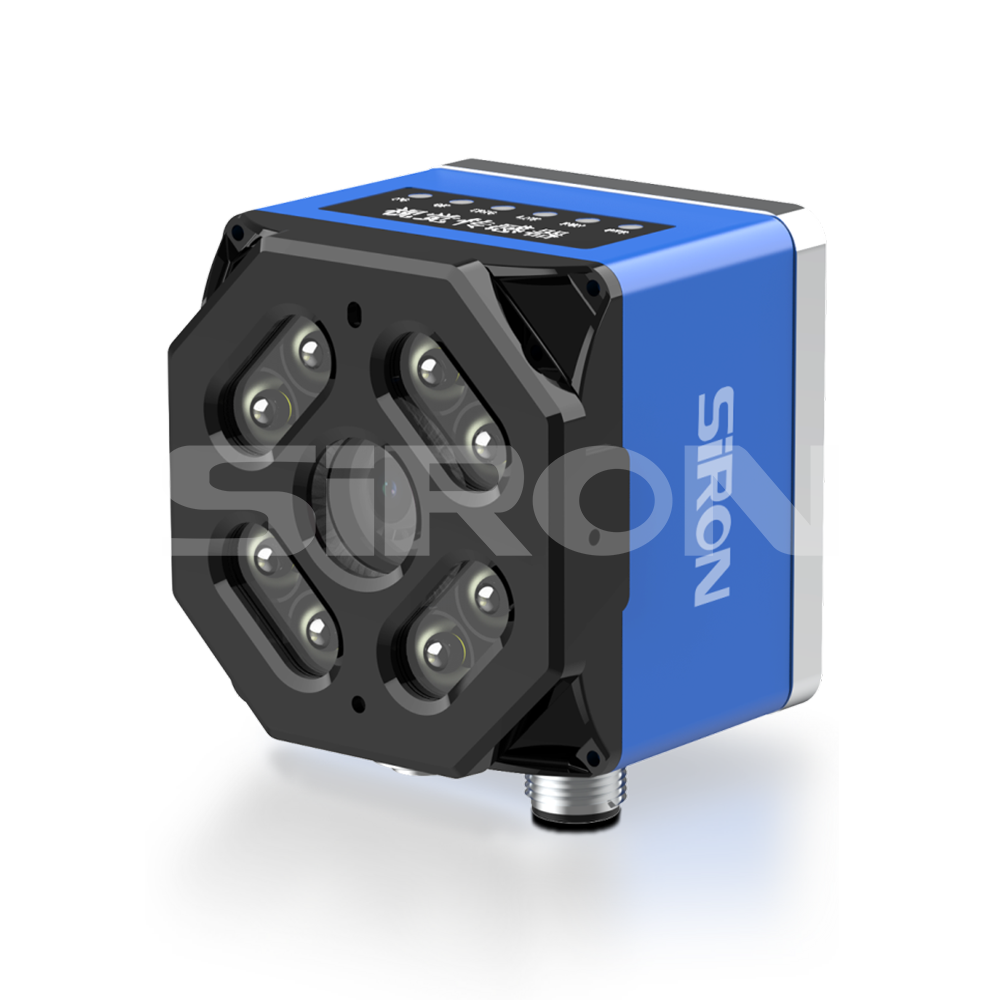

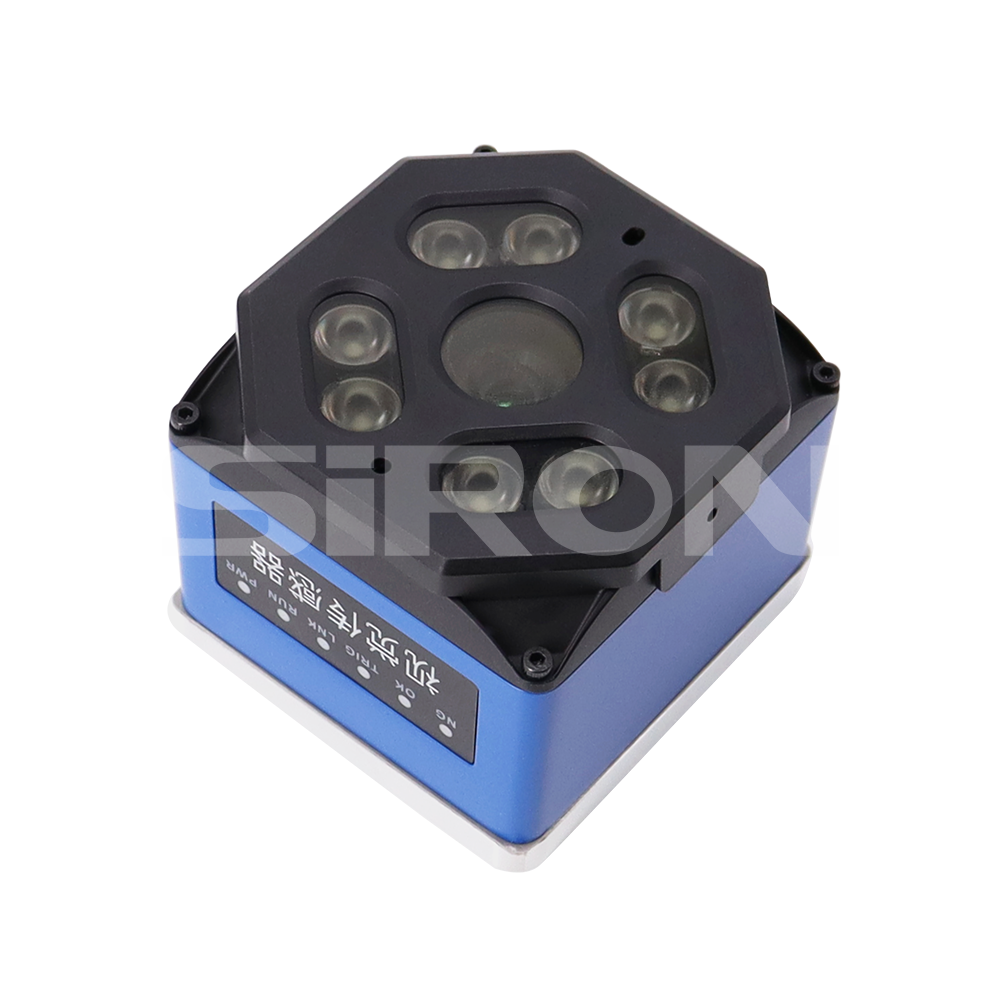

Séria K516-2
SiRON
O výbere
| Model | Popis výkonu | Model | Popis výkonu | |
| K516-2-A1 | K516-2-A1 1,3 MP, široké zorné pole, farebné | K516-2-B1 | K516-2-B1 1,3 MP, štandardný typ, farba |
Príslušenstvo
Rozmer
Schéma zapojenia
Parametre špecifikácie (AI Smart Camera)
| Parametre špecifikácie (AI Smart Camera) | ||
| Model | K516-2-A1 (Typ so širokým zorným poľom) | K516-2-B1 (štandardný typ) |
| Rozlíšenie | 1280 x 1024 | 1280 x 1024 |
| Pixel | 1,3 megapixelov | 1,3 megapixelov |
| Maximálna snímková frekvencia | 60 snímok za sekundu | 60 snímok za sekundu |
| Objektív | 8 mm | 16 mm |
| Veľkosť pixelov | 4,0 um x 4,0 um | 4,0 um x 4,0 um |
| Rozpoznávanie obrázkov | Farba | Farba |
| Architektúra systému | Štvorjadrový procesor ARM 2 GHz | |
| pamäť | 2 GB DDR4 | |
| Skladovanie | 16 GB EMMC | |
| Digitálne I/O | Digitálne I/O rozhranie: 2-kanálový opto-izolovaný GPI vstup, 5-kanálový opto-izolovaný GPO výstup, 1-kanálový sériový port RS232 | |
| Video výstup | Rozhranie HDMI | |
| USB | 1-kanálový USB 2.0 | |
| Napájanie | DC 24V | |
| Spotreba energie | 12 W | |
| Rozhranie objektívu | Mechanické zaostrovanie M12 | |
| Svetelný zdroj | Zdroj bieleho svetla | |
| LED indikátor | Power / Run / Communication / Trigger / OK / NG | |
| Funkcia algoritmu | Vstavaný algoritmus videnia podporujúci detekciu, ako je orientácia dopredu a dozadu, posúdenie smeru, prítomnosť/neprítomnosť, rozmer, poloha a rozpoznávanie farieb | |
| Materiál na bývanie | Zliatina hliníka | |
| Stupeň ochrany | IP67 | |
| Teplota okolia | 0-50 ℃ | |
| Vlhkosť prostredia | 20%-95% RH, nekondenzuje | |
Parametre špecifikácie (dotykový panel Dotykový panel)
| Model | K516-2-M | Napätie | DC 24V |
| Veľkosť panelu | 10,1 palca | Elektrický prúd | <0,2A |
| Rozlíšenie | 1024 x 600 | Stupeň ochrany | IP40 |
| Kontrolka | PWR/CH1/CH2 | Teplota okolia | 0 ~ 50 ℃ |
| Rozhranie | HDMI/USB | Vlhkosť prostredia | 20%-95% PH, Nekondenzuje |
| Počet podporovaných kamier | 1 alebo 2 | Veľkosť otvoru | 260,2 mm x 179,8 mm |
| Tvrdý režim | Odpor | Hmotnosť | 450 g |
Podrobnosti o produkte
Výkres štruktúry
Diagram charakteristiky rozsahu detekcie
| Model | Montážna vzdialenosť WD | Zorné pole H | Zorné pole V | Model | Montážna vzdialenosť WD | Zorné pole H | Zorné pole V | |
| K516-2-A1 Širokouhlý typ |
50 | 42 | 31 | K516-2-B1 Štandardný typ |
100 | 33 | 25 | |
| 500 | 353 | 260 | 500 | 160 | 120 | |||
| 2000 | 1270 | 970 | 2000 | 597 | 436 |
Schéma zapojenia
Nástroj na detekciu algoritmov
Štandardný režim: Vybavený rôznymi detekčnými nástrojmi, ľahko realizuje rôzne aplikácie
Prípad aplikácie
Zhoda obrysov: Rozpoznanie na základe rozdielov v tvare
Stačí zakrúžkovať cieľový objekt a obrys sa automaticky extrahuje. Dokáže sa tiež vysporiadať s kolísaním jasu a rozdielmi v podmienkach povrchu každého jednotlivca, ktoré je ťažké zvládnuť regulovanými súvisiacimi metódami.
Farebná oblasť: Identifikácia je založená na veľkosti farebnej oblasti
Na základe farebnej oblasti registrovaných dobrých produktov sa získa konzistencia s cieľom detekcie. Stačí kliknúť priamo na farbu, ktorá sa má zistiť na obrazovke, a farbu je možné extrahovať. Obsluha je veľmi jednoduchá.
Prítomnosť alebo neprítomnosť funkcie: Rozpoznanie sa vykonáva na základe počtu okrajových pixelov
Dokáže identifikovať objekty s nepravidelnými tvarmi alebo rozdielmi v podmienkach povrchu a okraj označuje hraničné body tmavých zmien.
Oblasť v odtieňoch šedej: Rozpoznanie sa vykonáva na základe veľkosti špecifikovaného jasu
Na základe oblasti jasu registrovaných dobrých produktov sa získa konzistencia s cieľom detekcie, ktorá je použiteľná na identifikáciu založenú na rozdieloch lesku a rozdieloch v spracovaní povrchu atď.
Meranie šírky: Zmerajte šírku určením vzdialenosti medzi dvoma okrajmi.
Dokáže zistiť deformáciu alebo šírku cieľového objektu. Pomocou funkcie škálovania môžu byť merania zobrazené aj ako skutočné fyzické rozmery
Výška tónu: Identifikácia je založená na rozdieloch výšky tónu
Dokáže rozpoznať nielen rozteč, ale aj šírku ihly. Pomocou funkcie priblíženia sa dá zobraziť aj ako skutočná veľkosť.
Uhlové polohovanie: Identifikujte rotačný uhlový posun cieľa.
Dokáže identifikovať nesprávne zarovnanie a posun uhla cieľového objektu v rámci špecifikovaného rozsahu
Počítanie škvŕn: Identifikácia na základe počtu škvŕn na cieľovom objekte
Na základe počtu škvŕn registrovaných dobrých produktov zistite, či je počet škvŕn cieľového objektu, ktorý sa má testovať, konzistentný
Rozpoznávanie znakov: Rozpoznávanie založené na rozdieloch znakov/číslic/dátumov
Rozpoznajte, či sa znaky alebo informácie o dátume na kontrolovanom cieli zhodujú s referenčnými údajmi o registrovanom znaku/dátume tovaru
Inštalácia zariadenia
Zariadenie je možné upevniť pomocou skrutiek M3 cez pevné konzoly a iné konštrukčné prvky. Môže byť inštalovaný vertikálne alebo horizontálne. Spôsob inštalácie je možné zvoliť podľa aktuálneho scenára použitia.
Benchmark registrácie
Je potrebné zaregistrovať iba vzorky OK a NG a systém sa automaticky optimalizuje na ideálne nastavenia kontroly. Dokonca aj pri rozdieloch v obrobkoch a podmienkach prostredia môžete jednoducho zaregistrovať ďalšie nové vzorky a automaticky tak pridať kontrolné kritériá. Nie sú potrebné žiadne časovo náročné úpravy konfigurácie alebo inštalácie.
Korekcia polohy sa vykonáva prispôsobením obrysu, aby sa opravila poloha produktu. Potvrďte, či aktuálne riešenie vyžaduje funkciu korekcie polohy. Ak áno, povoľte ho manuálne. V predvolenom nastavení ho vypnite.
Vysokorýchlostná korekcia polohy opravuje produkt v smeroch X a Y vyhľadávaním čiernobielych prvkov cieľa. Potvrďte, či aktuálne riešenie vyžaduje funkciu vysokorýchlostnej korekcie polohy. Ak áno, povoľte ho manuálne. V predvolenom nastavení ho vypnite.
