SiRON K516-2 Serisi Yapay Zekalı Akıllı Kamera

Seçim hakkında

Modeli	Performans açıklaması		Modeli	Performans açıklaması
K516-2-A1	K516-2-A1 1,3MP, Geniş Görüş Alanı, Renkli		K516-2-B1	K516-2-B1 1,3MP, Standart Tip, Renkli

Aksesuarlar

Boyut

Bağlantı şeması

Spesifikasyon parametreleri (AI Akıllı Kamera)

Spesifikasyon Parametreleri (AI Akıllı Kamera)
Modeli	K516-2-A1(Geniş Görüş Alanı Tipi)	K516-2-B1(Standart Tip)
Çözünürlük	1280x1024	1280x1024
Piksel	1,3 Megapiksel	1,3 Megapiksel
Maksimum kare hızı	60 fps	60 fps
Objektif	8 mm	16 mm
Piksel boyutu	4.0umx4.0um	4.0umx4.0um
Görüntü tanıma	Renk	Renk
Sistem mimarisi	ARM 2GHz Dört Çekirdekli İşlemci
Hafıza	2 GB DDR4
Depolamak	16 GB EMMC
Dijital G/Ç	Dijital G/Ç arayüzü: 2 kanallı opto yalıtımlı GPI girişi, 5 kanallı opto yalıtımlı GPO çıkışı, 1 kanallı RS232 seri bağlantı noktası
Video çıkışı	HDMI Arayüzü
USB	1 kanallı USB2.0
Güç kaynağı	DC24V
Güç tüketimi	12W
Objektif arayüzü	M12 Mekanik Odaklama
Işık kaynağı	Beyaz Işık Kaynağı
LED göstergesi	Güç / Çalıştır / İletişim / Tetikleme / Tamam / NG
Algoritma işlevi	Ön-arka yönlendirme, yön kararı, varlık/yokluk, boyut, konum ve renk tanıma gibi algılamayı destekleyen yerleşik görüş algoritması
Muhafaza malzemesi	Alüminyum alaşımı
Koruma sınıfı	IP67
Ortam sıcaklığı	0-50°C
Ortam nemi	%20~%95 RH, Yoğuşmasız

Spesifikasyon parametreleri (Dokunmatik Panel Dokunmatik panel)

Modeli	K516-2-M	Gerilim	DC 24V
Panel boyutu	10,1 inç	Elektrik akımı	<0,2A
Çözünürlük	1024X600	Koruma sınıfı	IP40
Gösterge ışığı	PWR/CH1/CH2	Ortam sıcaklığı	0~50°C
Arayüz	HDMI/USB	Ortam nemi	%20~%95 PH, Yoğuşmasız
Desteklenen kamera sayısı	1 veya 2	Delik boyutu	260,2mmX179,8mm
Zorlu Mod	Rezistans	Ağırlık	450g

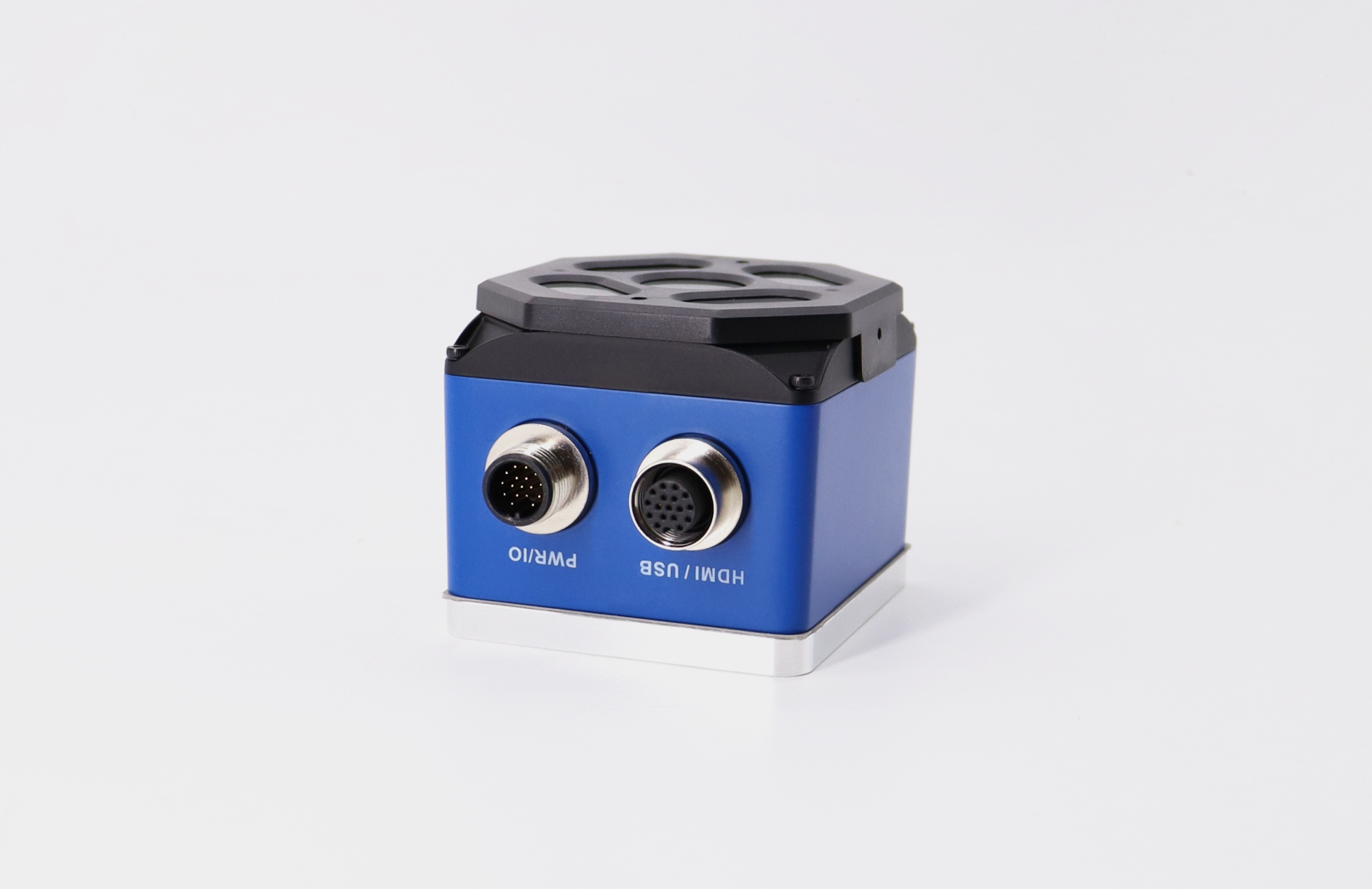

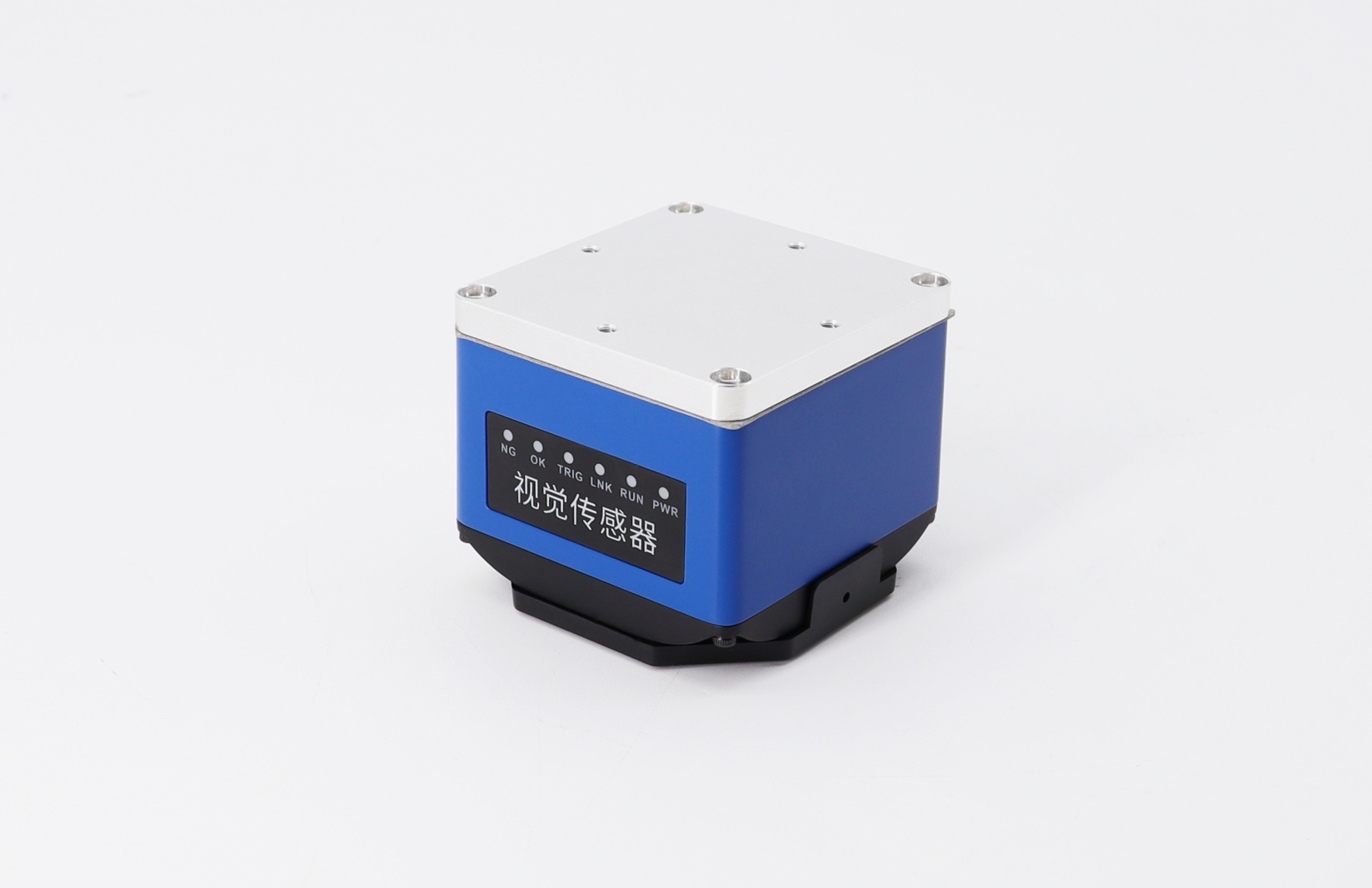

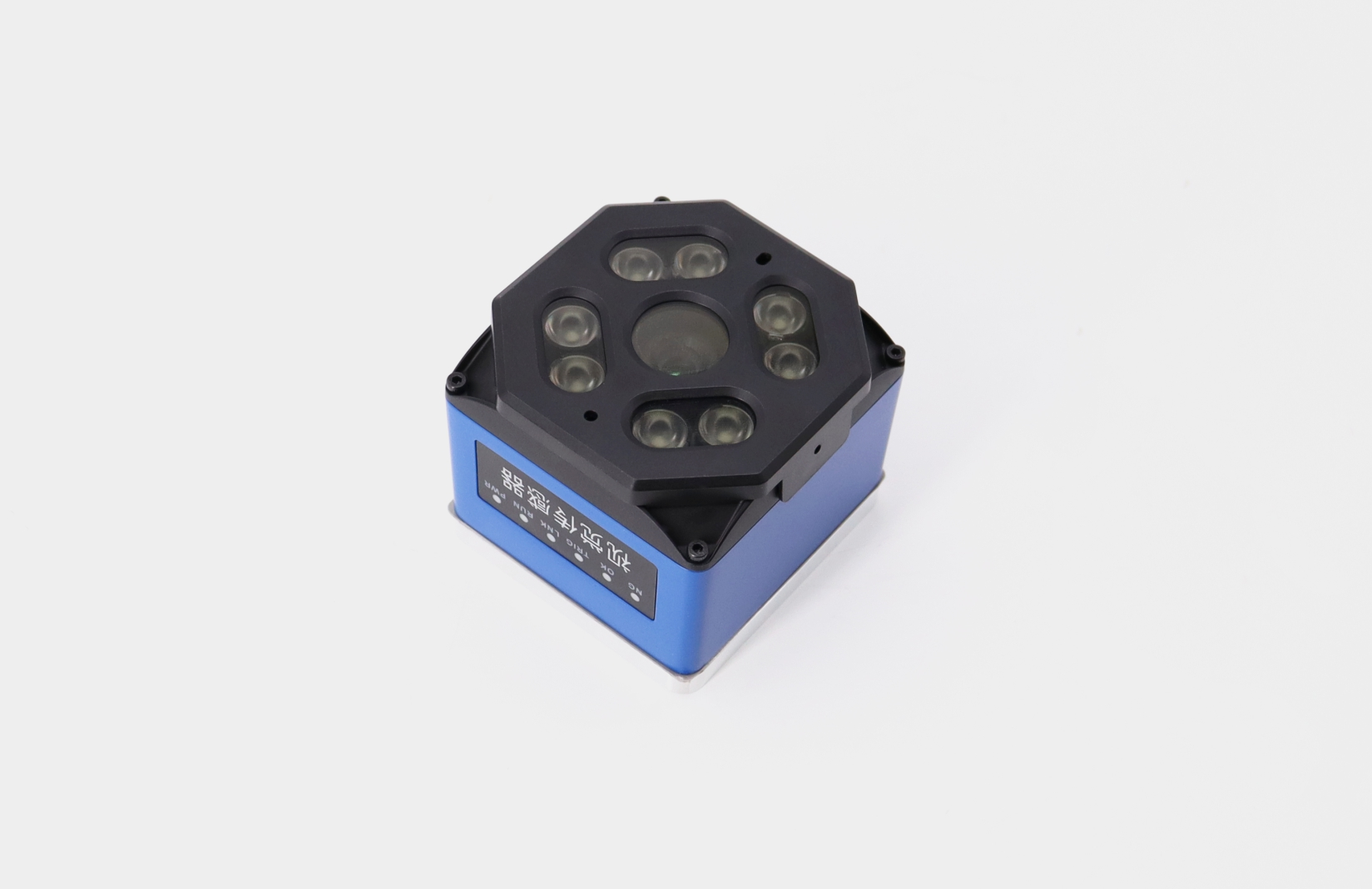

Ürün ayrıntıları

Yapı Çizimi

Algılama aralığı karakteristik diyagramı

Modeli	Montaj Mesafesi WD	Görüş Alanı H	Görüş alanı V		Modeli	Montaj Mesafesi WD	Görüş Alanı H	Görüş alanı V
K516-2-A1 Geniş açılı tip	50	42	31		K516-2-B1 standart tip	100	33	25
	500	353	260			500	160	120
	2000	1270	970			2000	597	436

Bağlantı şeması diyagramı

Algoritma algılama aracı

Standart mod: Çeşitli algılama araçlarıyla donatılmış olduğundan çeşitli uygulamaları kolayca gerçekleştirir

Uygulama durumu

Kontur eşleştirme: Şekil farklılıklarına dayalı tanıma

Hedef nesneyi daire içine almanız yeterlidir; taslak otomatik olarak çıkarılacaktır. Aynı zamanda, düzenlileştirilmiş ilgili yöntemlerle ele alınması zor olan, her bireyin yüzey koşullarındaki parlaklık dalgalanmaları ve farklılıklarıyla da başa çıkabilir.

Renk alanı: Tanımlama, renk alanının boyutuna dayanır.

Tescilli iyi ürünlerin renk alanına göre tespit hedefiyle tutarlılık elde edilir. Ekranda algılanacak rengin üzerine doğrudan tıklamanız yeterlidir; renk çıkarılabilir. Operasyon çok basittir.

Özelliğin varlığı veya yokluğu: Tanıma, kenar piksel sayısına göre gerçekleştirilir

Düzensiz şekillere sahip veya yüzey koşulları farklı olan nesneleri tanımlayabiliyor ve kenar, karanlık değişikliklerin sınır noktalarını gösteriyor.

Gri tonlamalı alan: Tanıma, belirtilen parlaklığın boyutuna göre gerçekleştirilir

Kayıtlı iyi ürünlerin parlaklık alanına bağlı olarak, parlaklık farklılıklarına ve yüzey işleme farklılıklarına vb. dayalı tanımlama için geçerli olan tespit hedefiyle tutarlılık elde edilir.

Genişlik Ölçümü: İki kenar arasındaki mesafeyi belirleyerek genişliği ölçün.

Hedef nesnenin çarpıklığını veya genişliğini tespit edebilir. Ölçeklendirme fonksiyonuyla ölçümler gerçek fiziksel boyutlar olarak da görüntülenebilir

Pitch: Tanımlama, perde farklılıklarına dayanır

Sadece adımı değil aynı zamanda iğne genişliğini de tanıyabilir. Yakınlaştırma işleviyle gerçek boyut olarak da görüntülenebilir.

Açı Konumlandırma: Hedefin dönme açısal uzaklığını tanımlayın.

Hedef nesnenin açısının belirtilen aralıktaki yanlış hizalamasını ve sapmasını tanımlayabilir

Nokta sayımı: Hedef nesne üzerindeki noktaların sayısına dayalı tanımlama

Kayıtlı iyi ürünlerin nokta sayısına bağlı olarak, test edilecek hedef nesnenin nokta sayısının tutarlı olup olmadığını belirleyin

Karakter tanıma: Karakter/rakam/tarih farklılıklarına dayalı tanıma

İncelenen hedefteki karakterlerin veya tarih bilgilerinin, kayıtlı iyi parça karakter/tarih referans verileriyle eşleşip eşleşmediğini tanıyın

Ekipman kurulumu

Ekipman, sabit braketler ve diğer yapısal bileşenler aracılığıyla M3 vidalarla sabitlenebilir. Dikey veya yatay olarak monte edilebilir. Montaj yöntemi, gerçek uygulama senaryosuna göre seçilebilir.

Kayıt kriteri

Yalnızca OK ve NG örneklerinin kaydedilmesi gerekir ve sistem otomatik olarak ideal denetim ayarlarına göre optimize edilir. İş parçalarında ve çevre koşullarındaki değişikliklere rağmen, denetim kriterlerini otomatik olarak eklemek için yeni numuneleri kolayca kaydedebilirsiniz. Zaman alan karmaşık konfigürasyon veya kurulum ayarlamalarına gerek yoktur.

Konum düzeltme, ürünün konumunu düzeltmek için kontur eşleştirme yoluyla gerçekleştirilir. Mevcut çözümün konum düzeltme fonksiyonunu gerektirip gerektirmediğini doğrulayın. Eğer öyleyse, manuel olarak etkinleştirin. Varsayılan olarak kapatın.

Yüksek hızlı konum düzeltme, hedefin siyah beyaz özelliklerini arayarak ürünü X ve Y yönlerinde düzeltir. Mevcut çözümün yüksek hızlı konum düzeltme fonksiyonunu gerektirip gerektirmediğini doğrulayın. Eğer öyleyse, manuel olarak etkinleştirin. Varsayılan olarak kapatın.
