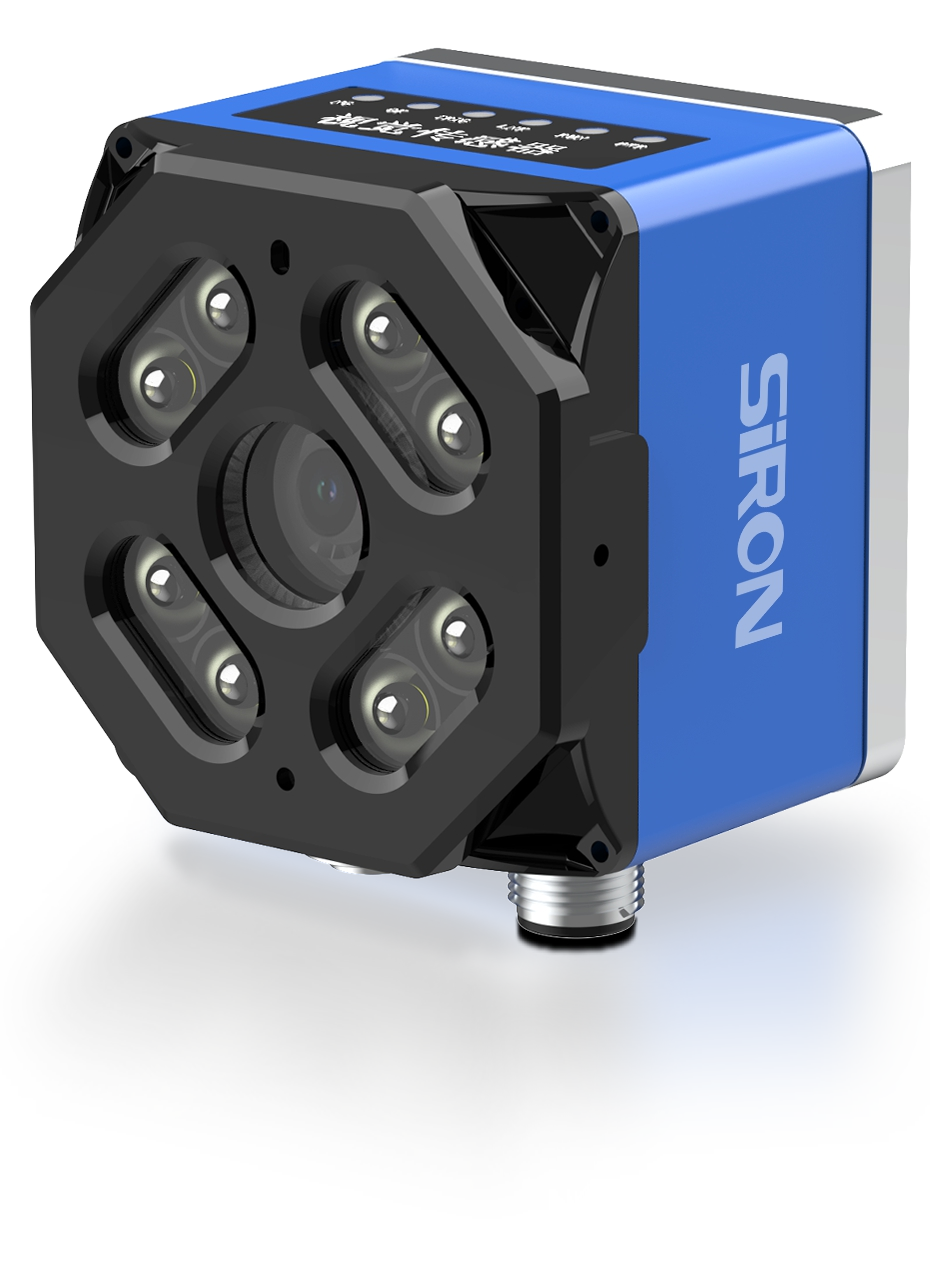

Řada K516-2
SiRON
O výběru
| Model | Popis výkonu | Model | Popis výkonu | |
| K516-2-A1 | K516-2-A1 1,3MP, Široké zorné pole, Barva | K516-2-B1 | K516-2-B1 1,3MP, standardní typ, barva |
Příslušenství
Dimenze
Schéma zapojení
Parametry specifikace (AI Smart Camera)
| Parametry specifikace (AI Smart Camera) | ||
| Model | K516-2-A1 (Typ se širokým zorným polem) | K516-2-B1 (standardní typ) |
| Rezoluce | 1280x1024 | 1280x1024 |
| Pixel | 1,3 megapixelu | 1,3 megapixelu |
| Maximální snímková frekvence | 60 snímků za sekundu | 60 snímků za sekundu |
| Čočka | 8 mm | 16 mm |
| Velikost pixelů | 4,0 um x 4,0 um | 4,0 um x 4,0 um |
| Rozpoznávání obrazu | Barva | Barva |
| Architektura systému | Čtyřjádrový procesor ARM 2 GHz | |
| Paměť | 2GB DDR4 | |
| Skladování | 16GB EMMC | |
| Digitální I/O | Digitální I/O rozhraní: 2-kanálový opto-izolovaný GPI vstup, 5-kanálový opto-izolovaný GPO výstup, 1-kanálový sériový port RS232 | |
| Video výstup | Rozhraní HDMI | |
| USB | 1kanálový USB 2.0 | |
| Napájení | DC 24V | |
| Spotřeba energie | 12W | |
| Rozhraní objektivu | Mechanické ostření M12 | |
| Světelný zdroj | Zdroj bílého světla | |
| LED indikátor | Power / Run / Communication / Trigger / OK / NG | |
| Funkce algoritmu | Vestavěný algoritmus vidění, který podporuje detekci, jako je orientace zepředu dozadu, posouzení směru, přítomnost/nepřítomnost, rozměr, poloha a rozpoznání barev | |
| Materiál bydlení | Hliníková slitina | |
| Stupeň ochrany | IP67 | |
| Okolní teplota | 0-50 ℃ | |
| Vlhkost prostředí | 20% až 95% RH, nekondenzující | |
Parametry specifikace (Dotykový panel Dotykový panel)
| Model | K516-2-M | Napětí | DC 24V |
| Velikost panelu | 10,1 palce | Elektrický proud | <0,2A |
| Rezoluce | 1024 x 600 | Stupeň ochrany | IP40 |
| Kontrolka | PWR/CH1/CH2 | Okolní teplota | 0~50 ℃ |
| Rozhraní | HDMI/USB | Vlhkost prostředí | 20%-95% PH, Nekondenzující |
| Počet podporovaných kamer | 1 nebo 2 | Velikost otvoru | 260,2 mm x 179,8 mm |
| Tvrdý režim | Odpor | Hmotnost | 450 g |
Podrobnosti o produktu
Strukturní výkres
Charakteristický diagram detekčního rozsahu
| Model | Montážní vzdálenost WD | Zorné pole H | Zorné pole V | Model | Montážní vzdálenost WD | Zorné pole H | Zorné pole V | |
| K516-2-A1 Širokoúhlý typ |
50 | 42 | 31 | K516-2-B1 Standardní typ |
100 | 33 | 25 | |
| 500 | 353 | 260 | 500 | 160 | 120 | |||
| 2000 | 1270 | 970 | 2000 | 597 | 436 |
Schéma zapojení
Nástroj pro detekci algoritmů
Standardní režim: Je vybaven řadou detekčních nástrojů a snadno realizuje různé aplikace
Případ aplikace
Contour matching: Rozpoznání na základě tvarových rozdílů
Stačí zakroužkovat cílový objekt a obrys bude automaticky extrahován. Dokáže se také vypořádat s kolísáním jasu a rozdíly v povrchových podmínkách každého jedince, které je obtížné zvládnout regulovanými souvisejícími metodami.
Barevná oblast: Identifikace je založena na velikosti barevné oblasti
Na základě barevné oblasti registrovaných dobrých produktů se získá konzistence s cílem detekce. Stačí kliknout přímo na barvu, která má být na obrazovce detekována, a barvu lze extrahovat. Obsluha je velmi jednoduchá.
Přítomnost nebo nepřítomnost prvku: Rozpoznávání se provádí na základě počtu okrajových pixelů
Dokáže identifikovat objekty s nepravidelnými tvary nebo rozdíly v podmínkách povrchu a okraj označuje hraniční body tmavých změn.
Oblast ve stupních šedi: Rozpoznání se provádí na základě velikosti zadaného jasu
Na základě oblasti jasu registrovaných dobrých produktů se získá konzistence s cílem detekce, která je použitelná pro identifikaci na základě rozdílů lesku a rozdílů ve zpracování povrchu atd.
Měření šířky: Změřte šířku určením vzdálenosti mezi dvěma okraji.
Dokáže detekovat deformaci nebo šířku cílového objektu. Pomocí funkce měřítka lze měření zobrazit také jako skutečné fyzické rozměry
Výška: Identifikace je založena na rozdílech ve výšce
Dokáže rozpoznat nejen rozteč, ale i šířku jehly. Pomocí funkce přiblížení jej lze zobrazit také jako skutečnou velikost.
Úhlové umístění: Identifikujte rotační úhlový posun cíle.
Dokáže identifikovat vychýlení a odsazení úhlu cílového objektu v určeném rozsahu
Spot counting: Identifikace na základě počtu skvrn na cílovém objektu
Na základě počtu bodů registrovaných dobrých produktů zjistěte, zda je počet bodů cílového objektu, který má být testován, konzistentní
Rozpoznávání znaků: Rozpoznávání na základě rozdílů znaků/číslic/dat
Rozpoznejte, zda se znaky nebo informace o datu na kontrolovaném cíli shodují s referenčními údaji o znaku/datu registrovaného zboží
Instalace zařízení
Zařízení lze upevnit pomocí šroubů M3 přes pevné držáky a další konstrukční prvky. Lze jej instalovat svisle nebo vodorovně. Způsob instalace lze zvolit podle aktuálního scénáře použití.
Registrační benchmark
Je třeba registrovat pouze vzorky OK a NG a systém se automaticky optimalizuje na ideální nastavení kontroly. I v případě odchylek v obrobcích a podmínkách prostředí můžete jednoduše zaregistrovat další nové vzorky a automaticky přidat kritéria kontroly. Není potřeba žádná časově náročná složitá konfigurace nebo instalační úpravy.
Korekce polohy se provádí přizpůsobením obrysu pro korekci polohy produktu. Potvrďte, zda aktuální řešení vyžaduje funkci korekce polohy. Pokud ano, povolte jej ručně. Ve výchozím nastavení jej vypněte.
Vysokorychlostní korekce polohy opravuje produkt ve směrech X a Y hledáním černobílých prvků cíle. Potvrďte, zda aktuální řešení vyžaduje funkci vysokorychlostní korekce polohy. Pokud ano, povolte jej ručně. Ve výchozím nastavení jej vypněte.
