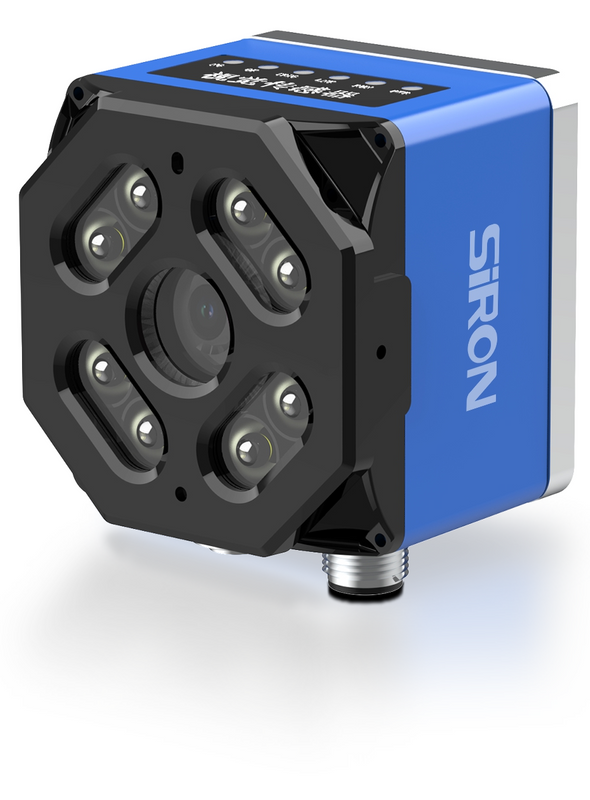

كاميرا ذكية من سلسلة SiRON K516-2 تعمل بالذكاء الاصطناعي

حول الاختيار

نموذج	وصف الأداء		نموذج	وصف الأداء
K516-2-A1	K516-2-A1 1.3 ميجابكسل، مجال رؤية واسع، ملون		K516-2-B1	K516-2-B1 1.3 ميجابكسل، النوع القياسي، اللون

مُكَمِّلات

البعد

مخطط الأسلاك

معلمات المواصفات (الكاميرا الذكية المدعومة بالذكاء الاصطناعي)

معلمات المواصفات (الكاميرا الذكية المدعومة بالذكاء الاصطناعي)
نموذج	K516-2-A1 (نوع مجال الرؤية الواسع)	K516-2-B1 (النوع القياسي)
دقة	1280x1024	1280x1024
بكسل	1.3 ميجابيكسل	1.3 ميجابيكسل
الحد الأقصى لمعدل الإطار	60 إطارًا في الثانية	60 إطارًا في الثانية
عدسة	8 ملم	16 ملم
حجم البكسل	4.0umx4.0um	4.0umx4.0um
التعرف على الصور	لون	لون
بنية النظام	معالج ARM 2 جيجا هرتز رباعي النواة
ذاكرة	2 جيجابايت دي دي آر 4
تخزين	16 جيجابايت إي إم إم سي
الإدخال/الإخراج الرقمي	واجهة الإدخال/الإخراج الرقمية: مدخل GPI ثنائي القناة معزول بصريًا، مخرج GPO معزول بصريًا ذو 5 قنوات، منفذ تسلسلي RS232 ذو قناة واحدة
إخراج الفيديو	واجهة اتش دي ام اي
USB	1-قناة USB2.0
مزود الطاقة	تيار مستمر 24 فولت
استهلاك الطاقة	12 واط
واجهة العدسة	M12 التركيز الميكانيكي
مصدر الضوء	مصدر الضوء الأبيض
مؤشر LED	الطاقة / التشغيل / الاتصال / الزناد / موافق / NG
وظيفة الخوارزمية	خوارزمية رؤية مدمجة، تدعم الكشف مثل الاتجاه الأمامي الخلفي، وحكم الاتجاه، والوجود/الغياب، والبعد، والموضع، والتعرف على اللون
مواد الإسكان	سبائك الألومنيوم
درجة الحماية	IP67
درجة الحرارة المحيطة	0-50 درجة مئوية
الرطوبة البيئية	20%~95% رطوبة نسبية، غير متكثفة

معلمات المواصفات (لوحة اللمس، لوحة اللمس)

نموذج	K516-2-م	الجهد االكهربى	تيار مستمر 24 فولت
حجم اللوحة	10.1 بوصة	التيار الكهربائي	<0.2A
دقة	1024X600	درجة الحماية	IP40
ضوء المؤشر	بور/CH1/CH2	درجة الحرارة المحيطة	0 ~ 50 درجة مئوية
واجهة	اتش دي ام اي/يو اس بي	الرطوبة البيئية	20%~95% درجة حموضة، غير متكثف
عدد الكاميرات المدعومة	1 أو 2	حجم الثقب	260.2 ملم × 179.8 ملم
الوضع الصعب	مقاومة	وزن	450 جرام

تفاصيل المنتج

رسم الهيكل

رسم تخطيطي لنطاق الكشف

نموذج	مسافة التركيب WD	مجال الرؤية ح	مجال الرؤية V		نموذج	مسافة التركيب WD	مجال الرؤية ح	مجال الرؤية V
K516-2-A1 نوع واسع الزاوية	50	42	31		K516-2-B1 النوع القياسي	100	33	25
	500	353	260			500	160	120
	2000	1270	970			2000	597	436

رسم تخطيطي للاتصال

أداة الكشف عن الخوارزمية

الوضع القياسي: مجهز بمجموعة متنوعة من أدوات الكشف، ويحقق التطبيقات المختلفة بسهولة

حالة التطبيق

مطابقة الكفاف: التعرف على أساس اختلافات الشكل

ما عليك سوى وضع دائرة حول الكائن المستهدف وسيتم استخراج المخطط التفصيلي تلقائيًا. ويمكنه أيضًا التعامل مع تقلبات السطوع والاختلافات في الظروف السطحية لكل فرد والتي يصعب التعامل معها بالطرق المنتظمة ذات الصلة.

منطقة اللون: يعتمد التحديد على حجم منطقة اللون

بناءً على منطقة الألوان الخاصة بالمنتجات الجيدة المسجلة، يتم الحصول على الاتساق مع هدف الكشف. ما عليك سوى النقر مباشرة على اللون الذي سيتم اكتشافه داخل الشاشة، ويمكن استخراج اللون. العملية بسيطة جدا.

وجود الميزة أو غيابها: يتم التعرف على أساس عدد بكسلات الحافة

ويمكنه التعرف على الأجسام ذات الأشكال غير المنتظمة أو الاختلافات في ظروف السطح، وتشير الحافة إلى النقاط الحدودية للتغيرات المظلمة.

منطقة التدرج الرمادي: يتم التعرف على أساس حجم السطوع المحدد

استنادًا إلى منطقة السطوع للمنتجات الجيدة المسجلة، يتم الحصول على الاتساق مع هدف الكشف، وهو ما ينطبق على التحديد بناءً على اختلافات اللمعان واختلافات المعالجة السطحية، وما إلى ذلك.

قياس العرض: قم بقياس العرض من خلال تحديد المسافة بين حافتين.

يمكنه اكتشاف صفحة Warpage أو عرض الكائن المستهدف. باستخدام وظيفة القياس، يمكن أيضًا عرض القياسات كأبعاد مادية حقيقية

درجة الصوت: يعتمد التحديد على اختلافات درجة الصوت

لا يمكنه التعرف على درجة الصوت فحسب، بل يمكنه أيضًا التعرف على عرض الإبرة. باستخدام وظيفة التكبير/التصغير، يمكن أيضًا عرضها بالحجم الفعلي.

تحديد موضع الزاوية: تحديد الإزاحة الزاوية الدورانية للهدف.

يمكنه تحديد المحاذاة الخاطئة والإزاحة لزاوية الكائن المستهدف ضمن النطاق المحدد

العد البقعي: تحديد الهوية بناءً على عدد النقاط الموجودة على الكائن المستهدف

استنادًا إلى عدد نقاط المنتجات الجيدة المسجلة، حدد ما إذا كان عدد نقاط الكائن المستهدف المراد اختباره ثابتًا

التعرف على الأحرف: التعرف على أساس اختلافات الأحرف/الأرقام/التاريخ

تعرف على ما إذا كانت الأحرف أو معلومات التاريخ الموجودة على الهدف قيد الفحص تتطابق مع البيانات المرجعية للجزء الجيد من الحرف/التاريخ

تركيب المعدات

يمكن تثبيت المعدات باستخدام براغي M3 من خلال الأقواس الثابتة والمكونات الهيكلية الأخرى. يمكن تثبيته عموديًا أو أفقيًا. ويمكن اختيار طريقة التثبيت وفقًا لسيناريو التطبيق الفعلي.

معيار التسجيل

يلزم تسجيل عينات OK وNG فقط، وسيعمل النظام تلقائيًا على تحسين إعدادات الفحص المثالية. حتى مع وجود اختلافات في قطع العمل والظروف البيئية، يمكنك ببساطة تسجيل عينات جديدة إضافية لإضافة معايير الفحص تلقائيًا. ليست هناك حاجة إلى تعديلات معقدة في التكوين أو التثبيت تستغرق وقتًا طويلاً.

يتم إجراء تصحيح الموضع عن طريق مطابقة الكفاف لتصحيح موضع المنتج. تأكد مما إذا كان الحل الحالي يتطلب وظيفة تصحيح الموضع. إذا كان الأمر كذلك، قم بتمكينه يدويًا. بشكل افتراضي، قم بإيقاف تشغيله.

يعمل تصحيح الموضع عالي السرعة على تصحيح المنتج في الاتجاهين X وY من خلال البحث عن ميزات الهدف بالأبيض والأسود. تأكد مما إذا كان الحل الحالي يتطلب وظيفة تصحيح الموضع عالية السرعة. إذا كان الأمر كذلك، قم بتمكينه يدويًا. بشكل افتراضي، قم بإيقاف تشغيله.
