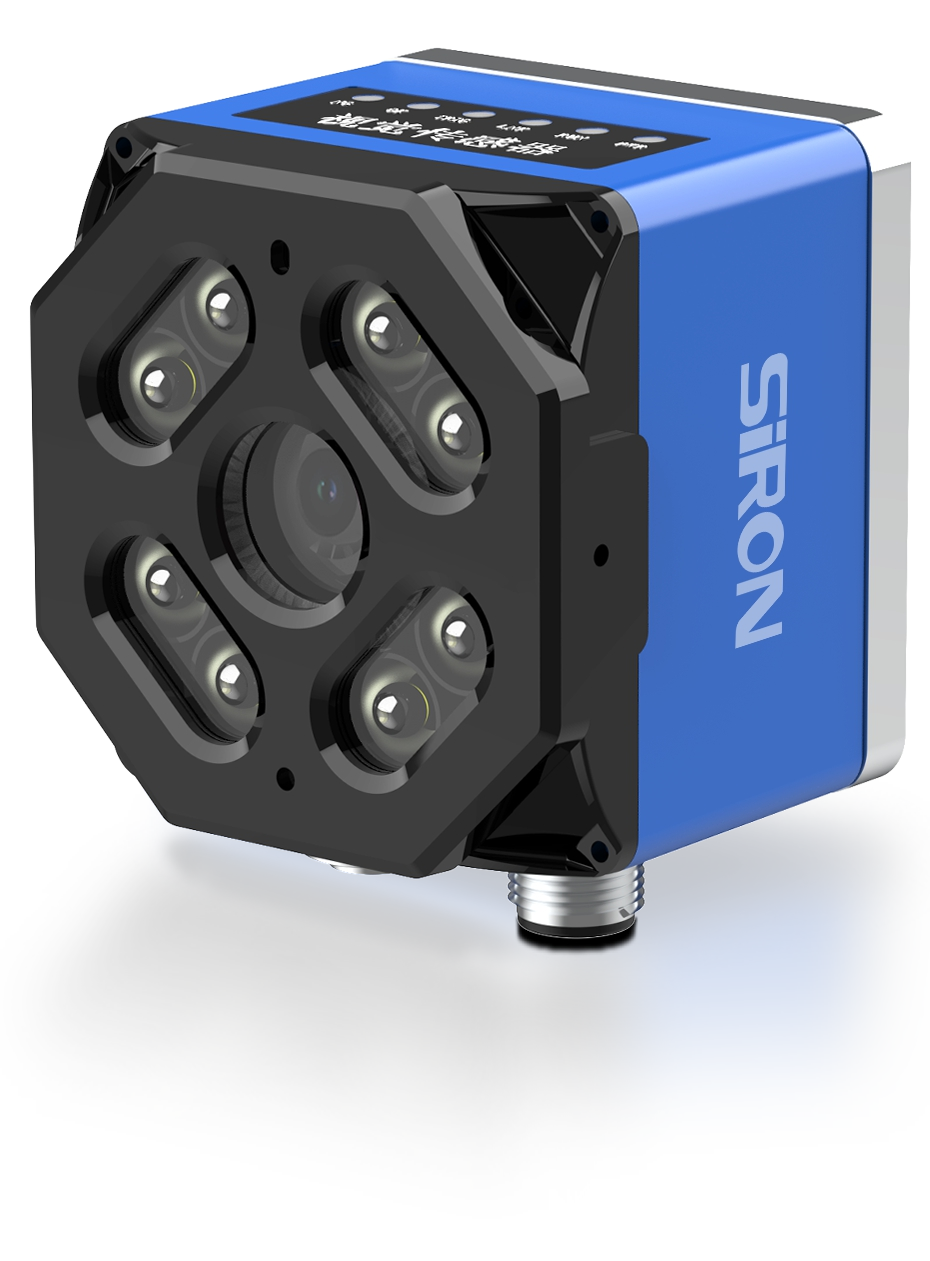

กล้องอัจฉริยะ AI ซีรีส์ SiRON K516-2-2

เกี่ยวกับการเลือก

แบบอย่าง	คำอธิบายเกี่ยวกับประสิทธิภาพ		แบบอย่าง	คำอธิบายเกี่ยวกับประสิทธิภาพ
K516-2-A1	K516-2-A1 1.3MP, มุมมองภาพกว้าง, สี		K516-2-B1	K516-2-B1 1.3MP, ชนิดมาตรฐาน, สี

เครื่องประดับ

มิติ

แผนภาพการเดินสายไฟ

พารามิเตอร์ข้อมูลจำเพาะ (กล้องอัจฉริยะ AI)

พารามิเตอร์ข้อมูลจำเพาะ (กล้องอัจฉริยะ AI)
แบบอย่าง	K516-2-A1(ประเภทมุมมองกว้าง)	K516-2-B1(รุ่นมาตรฐาน)
ปณิธาน	1280x1024	1280x1024
พิกเซล	1.3 ล้านพิกเซล	1.3 ล้านพิกเซล
อัตราเฟรมสูงสุด	60เฟรมต่อวินาที	60เฟรมต่อวินาที
เลนส์	8มม	16มม
ขนาดพิกเซล	4.0umx4.0um	4.0umx4.0um
การจดจำภาพ	สี	สี
สถาปัตยกรรมระบบ	โปรเซสเซอร์ควอดคอร์ ARM 2GHz
หน่วยความจำ	2GB DDR4
พื้นที่จัดเก็บ	อีเอ็มเอ็มซี 16GB
อินพุต/โอดิจิทัล	อินเทอร์เฟซ I/O ดิจิตอล: อินพุต GPI แบบแยกออปโต 2 ช่อง, เอาต์พุต GPO แบบแยกออปโต 5 ช่อง, พอร์ตอนุกรม RS232 1 ช่อง
เอาท์พุทวิดีโอ	อินเตอร์เฟซ HDMI
ยูเอสบี	USB2.0 1 ช่อง
แหล่งจ่ายไฟ	ดีซี24วี
การใช้พลังงาน	12วัตต์
อินเตอร์เฟซเลนส์	M12 การโฟกัสแบบกลไก
แหล่งกำเนิดแสง	แหล่งกำเนิดแสงสีขาว
ไฟ LED แสดงสถานะ	พลังงาน / เรียกใช้ / การสื่อสาร / ทริกเกอร์ / ตกลง / NG
ฟังก์ชันอัลกอริทึม	อัลกอริธึมการมองเห็นในตัว รองรับการตรวจจับ เช่น การวางแนวด้านหน้า-ด้านหลัง การตัดสินทิศทาง การมีอยู่/ไม่มี มิติ ตำแหน่ง และการจดจำสี
วัสดุที่อยู่อาศัย	อลูมิเนียมอัลลอยด์
เกรดการป้องกัน	IP67
อุณหภูมิโดยรอบ	0-50 ℃
ความชื้นในสิ่งแวดล้อม	20%~95% RH ไม่ควบแน่น

พารามิเตอร์ข้อมูลจำเพาะ (แผงสัมผัส แผงสัมผัส)

แบบอย่าง	K516-2-M	แรงดันไฟฟ้า	กระแสตรง 24V
ขนาดแผง	10.1 นิ้ว	กระแสไฟฟ้า	<0.2A
ปณิธาน	1024X600	เกรดการป้องกัน	IP40
ไฟแสดงสถานะ	PWR/CH1/CH2	อุณหภูมิโดยรอบ	0 ~ 50 ℃
อินเทอร์เฟซ	HDMI/ยูเอสบี	ความชื้นในสิ่งแวดล้อม	20%~95% PH ไม่ควบแน่น
จำนวนกล้องที่รองรับ	1 หรือ 2	ขนาดรู	260.2มม.X179.8มม
โหมดที่ยากลำบาก	ความต้านทาน	น้ำหนัก	450ก

รายละเอียดสินค้า

การเขียนแบบโครงสร้าง

แผนภาพลักษณะช่วงการตรวจจับ

แบบอย่าง	ระยะการติดตั้ง WD	สาขาการมองเห็น H	มุมมอง V		แบบอย่าง	ระยะการติดตั้ง WD	สาขาการมองเห็น H	มุมมอง V
K516-2-A1 ชนิดมุมกว้าง	50	42	31		K516-2-B1 รุ่นมาตรฐาน	100	33	25
	500	353	260			500	160	120
	2000	1270	970			2000	597	436

แผนผังการเชื่อมต่อ

เครื่องมือตรวจจับอัลกอริทึม

โหมดมาตรฐาน: มาพร้อมกับเครื่องมือตรวจจับที่หลากหลาย ทำให้สามารถรับรู้การใช้งานต่างๆ ได้อย่างง่ายดาย

กรณีสมัคร

การจับคู่รูปร่าง: การจดจำตามความแตกต่างของรูปร่าง

เพียงวงกลมวัตถุเป้าหมาย แล้วโครงร่างก็จะถูกดึงออกมาโดยอัตโนมัติ นอกจากนี้ยังสามารถจัดการกับความผันผวนของความสว่างและความแตกต่างของสภาพพื้นผิวของแต่ละบุคคลซึ่งยากต่อการจัดการด้วยวิธีการที่เกี่ยวข้องกันเป็นประจำ

พื้นที่สี: การระบุจะขึ้นอยู่กับขนาดของพื้นที่สี

ขึ้นอยู่กับพื้นที่สีของผลิตภัณฑ์ที่ดีที่ลงทะเบียน จะได้ความสอดคล้องกับเป้าหมายการตรวจจับ เพียงคลิกโดยตรงบนสีที่จะตรวจจับภายในหน้าจอ จากนั้นสีก็สามารถแยกออกมาได้ การดำเนินการนั้นง่ายมาก

การมีหรือไม่มีคุณลักษณะ: การจดจำจะดำเนินการตามจำนวนพิกเซลขอบ

สามารถระบุวัตถุที่มีรูปร่างไม่ปกติหรือมีความแตกต่างกันในสภาพพื้นผิว และขอบบ่งบอกถึงจุดขอบเขตของการเปลี่ยนแปลงความมืด

พื้นที่ระดับสีเทา: การจดจำจะดำเนินการตามขนาดของความสว่างที่ระบุ

ขึ้นอยู่กับพื้นที่ความสว่างของผลิตภัณฑ์ที่ดีที่ลงทะเบียน จะได้ความสอดคล้องกับเป้าหมายการตรวจจับ ซึ่งใช้ได้กับการระบุโดยพิจารณาจากความแตกต่างของความเงาและความแตกต่างของการประมวลผลพื้นผิว เป็นต้น

การวัดความกว้าง: วัดความกว้างโดยระบุระยะห่างระหว่างขอบทั้งสอง

สามารถตรวจจับการบิดเบี้ยวหรือความกว้างของวัตถุเป้าหมายได้ ด้วยฟังก์ชันการปรับขนาด การวัดยังสามารถแสดงเป็นขนาดทางกายภาพจริงได้

ระดับเสียง: การระบุตัวตนจะขึ้นอยู่กับความแตกต่างของระดับเสียง

ไม่เพียงแต่สามารถรับรู้ระยะห่างเท่านั้น แต่ยังรวมถึงความกว้างของเข็มด้วย ด้วยฟังก์ชัน zo om จึงสามารถแสดงเป็นขนาดจริงได้

การวางตำแหน่งมุม: ระบุออฟเซ็ตเชิงมุมการหมุนของชิ้นงาน

สามารถระบุแนวที่ไม่ตรงและออฟเซ็ตของมุมของวัตถุเป้าหมายภายในช่วงที่ระบุ

การนับจุด: การระบุตามจำนวนจุดบนวัตถุเป้าหมาย

ขึ้นอยู่กับจำนวนจุดของผลิตภัณฑ์ที่ดีที่ลงทะเบียน ให้ระบุว่าจำนวนจุดของวัตถุเป้าหมายที่จะทดสอบสอดคล้องกันหรือไม่

การรู้จำอักขระ: การจดจำตามความแตกต่างของอักขระ/หลัก/วันที่

รับรู้ว่าอักขระหรือข้อมูลวันที่บนเป้าหมายภายใต้การตรวจสอบตรงกับข้อมูลอ้างอิงอักขระชิ้นส่วน/วันที่ที่ลงทะเบียนไว้หรือไม่

การติดตั้งอุปกรณ์

สามารถยึดอุปกรณ์ได้ด้วยสกรู M3 ผ่านขายึดแบบคงที่และส่วนประกอบโครงสร้างอื่นๆ ฉันไม่สามารถติดตั้งในแนวตั้งหรือแนวนอนได้ สามารถเลือกวิธีการติดตั้งได้ตามสถานการณ์การใช้งานจริง

มาตรฐานการลงทะเบียน

ต้องลงทะเบียนตัวอย่าง OK และ NG เท่านั้น และระบบจะปรับให้เหมาะสมโดยอัตโนมัติเพื่อการตั้งค่าการตรวจสอบที่เหมาะสมที่สุด แม้ว่าชิ้นงานและสภาพแวดล้อมจะมีความหลากหลาย คุณก็สามารถลงทะเบียนตัวอย่างใหม่เพิ่มเติมเพื่อเพิ่มเกณฑ์การตรวจสอบได้โดยอัตโนมัติ ไม่จำเป็นต้องกำหนดค่าหรือปรับแต่งการติดตั้งที่ซับซ้อนซึ่งใช้เวลานาน

การแก้ไขตำแหน่งจะดำเนินการโดยการจับคู่รูปร่างเพื่อแก้ไขตำแหน่งของผลิตภัณฑ์ ยืนยันว่าโซลูชันปัจจุบันต้องใช้ฟังก์ชันแก้ไขตำแหน่งหรือไม่ หากเป็นเช่นนั้น ให้เปิดใช้งานด้วยตนเอง ตามค่าเริ่มต้น ให้ปิดการทำงาน

การแก้ไขตำแหน่งความเร็วสูงจะแก้ไขผลิตภัณฑ์ในทิศทาง X และ Y โดยการค้นหาคุณสมบัติขาวดำของชิ้นงาน ยืนยันว่าโซลูชันปัจจุบันต้องใช้ฟังก์ชันการแก้ไขตำแหน่งความเร็วสูงหรือไม่ หากเป็นเช่นนั้น ให้เปิดใช้งานด้วยตนเอง ตามค่าเริ่มต้น ให้ปิดการทำงาน
