Kamera Cerdas AI Seri SiRON K516-2

Tentang seleksi

Model	Deskripsi kinerja		Model	Deskripsi kinerja
K516-2-A1	K516-2-A1 1.3MP, Bidang Pandang Lebar, Berwarna		K516-2-B1	K516-2-B1 1.3MP, Tipe Standar, Warna

Aksesoris

Dimensi

Diagram pengkabelan

Parameter spesifikasi (Kamera Cerdas AI)

Parameter Spesifikasi (Kamera Cerdas AI)
Model	K516-2-A1 (Tipe Bidang Pandang Lebar)	K516-2-B1 (Tipe Standar)
Resolusi	1280x1024	1280x1024
Piksel	1,3 Megapiksel	1,3 Megapiksel
Kecepatan bingkai maksimum	60fps	60fps
Lensa	8mm	16mm
Ukuran piksel	4.0umx4.0um	4.0umx4.0um
Pengenalan gambar	Warna	Warna
Arsitektur sistem	Prosesor Quad-Core ARM 2GHz
Ingatan	2GB DDR4
Penyimpanan	EMMC 16GB
I/O digital	Antarmuka I/O digital: input GPI opto-isolasi 2 saluran, output GPO opto-isolasi 5 saluran, port serial RS232 1 saluran
Keluaran video	Antarmuka HDMI
USB	USB2.0 1 saluran
Catu daya	DC24V
Konsumsi daya	12W
Antarmuka lensa	Pemfokusan Mekanis M12
Sumber cahaya	Sumber Cahaya Putih
Indikator LED	Daya / Jalankan / Komunikasi / Pemicu / OK / NG
Fungsi algoritma	Algoritme visi bawaan, mendukung deteksi seperti orientasi depan-belakang, penilaian arah, ada/tidaknya, dimensi, posisi dan pengenalan warna
Bahan perumahan	Paduan aluminium
Tingkat perlindungan	IP67
Suhu lingkungan	0-50℃
Kelembaban lingkungan	20%～95% RH, Tanpa kondensasi

Parameter spesifikasi (Panel Sentuh Panel sentuh)

Model	K516-2-M	Voltase	DC 24V
Ukuran panel	10,1 inci	Arus listrik	<0,2A
Resolusi	1024X600	Tingkat perlindungan	IP40
Lampu indikator	PWR/CH1/CH2	Suhu lingkungan	0~50℃
Antarmuka	HDMI/USB	Kelembaban lingkungan	20%～95% PH, Tanpa kondensasi
Jumlah kamera yang didukung	1 atau 2	Ukuran lubang	260.2mmX179.8mm
Modus Tangguh	Perlawanan	Berat	450 gram

Detail produk

Gambar Struktur

Diagram karakteristik jangkauan deteksi

Model	Jarak Pemasangan WD	Bidang Penglihatan H	Bidang pandangV		Model	Jarak Pemasangan WD	Bidang Penglihatan H	Bidang pandangV
K516-2-A1 Tipe sudut lebar	50	42	31		K516-2-B1 Tipe standar	100	33	25
	500	353	260			500	160	120
	2000	1270	970			2000	597	436

Diagram skema koneksi

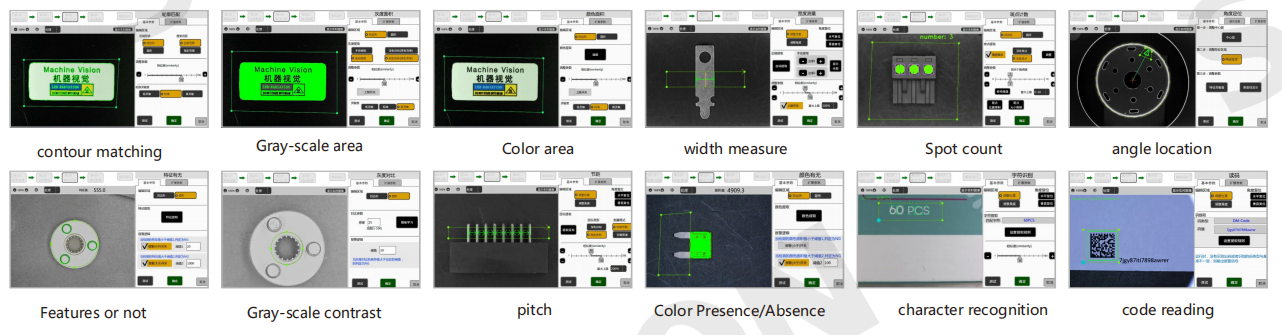

Alat deteksi algoritma

Mode standar: Dilengkapi dengan berbagai alat deteksi, dengan mudah mewujudkan berbagai aplikasi

Kasus aplikasi

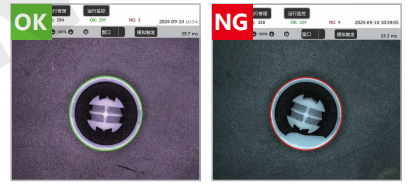

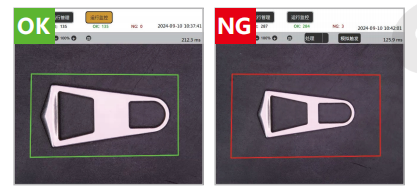

Pencocokan kontur: Pengenalan berdasarkan perbedaan bentuk

Cukup lingkari objek target dan garis luarnya akan otomatis terekstraksi. Hal ini juga dapat mengatasi fluktuasi kecerahan dan perbedaan kondisi permukaan setiap individu yang sulit ditangani dengan metode terkait yang diatur.

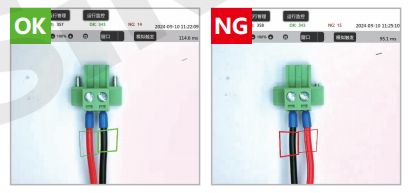

Area warna: Identifikasi didasarkan pada ukuran area warna

Berdasarkan area warna produk barang terdaftar diperoleh konsistensi dengan target pendeteksian. Cukup klik langsung pada warna yang ingin dideteksi di layar, dan warna dapat diekstraksi. Pengoperasiannya sangat sederhana.

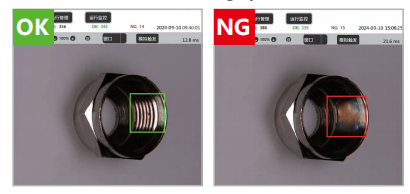

Ada atau tidaknya fitur: Pengenalan dilakukan berdasarkan jumlah piksel tepi

Ia dapat mengidentifikasi objek dengan bentuk tidak beraturan atau perbedaan kondisi permukaan, dan tepinya menunjukkan titik batas perubahan gelap.

Area skala abu-abu: Pengenalan dilakukan berdasarkan besar kecilnya kecerahan yang ditentukan

Berdasarkan area kecerahan produk barang terdaftar, diperoleh konsistensi dengan target pendeteksian, yang dapat diterapkan untuk identifikasi berdasarkan perbedaan kilap dan perbedaan pemrosesan permukaan, dll.

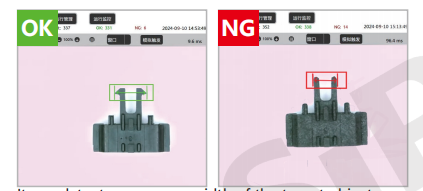

Pengukuran Lebar: Ukur lebar dengan mengidentifikasi jarak antara dua sisi.

Itu dapat mendeteksi kelengkungan atau lebar objek target. Dengan fungsi penskalaan, pengukuran juga dapat ditampilkan sebagai dimensi fisik nyata

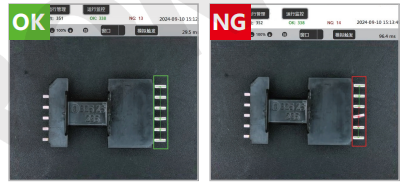

Pitch: Identifikasi didasarkan pada perbedaan nada

Ia tidak hanya dapat mengenali nada tetapi juga lebar jarum. Dengan fungsi zoom juga dapat ditampilkan sebagai ukuran sebenarnya.

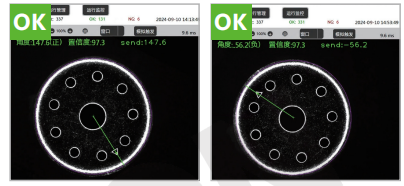

Pemosisian Sudut: Identifikasi offset sudut rotasi target.

Ini dapat mengidentifikasi ketidaksejajaran dan offset Sudut objek target dalam rentang yang ditentukan

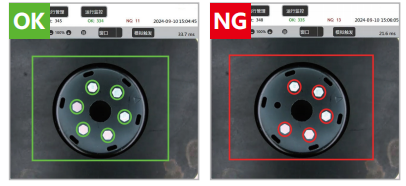

Penghitungan titik: Identifikasi berdasarkan jumlah titik pada objek sasaran

Berdasarkan jumlah spot produk barang yang didaftarkan, identifikasi apakah jumlah spot objek sasaran yang akan diuji konsisten

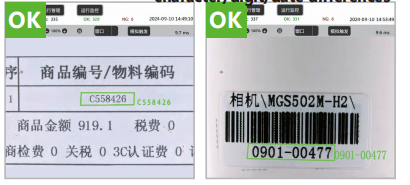

Pengenalan karakter: Pengenalan berdasarkan perbedaan karakter/digit/tanggal

Kenali apakah karakter atau informasi tanggal pada target yang diperiksa cocok dengan data referensi karakter/tanggal bagian baik yang terdaftar

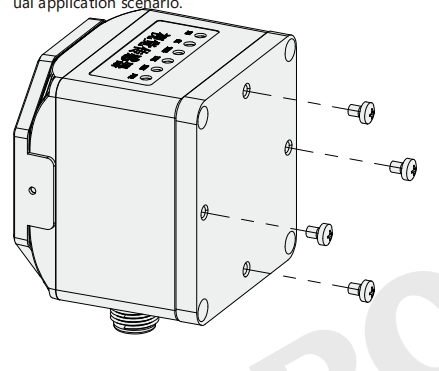

Instalasi peralatan

Peralatan dapat diperbaiki dengan sekrup M3 melalui braket tetap dan komponen struktural lainnya. Ini dapat diinstal secara vertikal atau horizontal. Metode instalasi dapat dipilih sesuai dengan skenario aplikasi sebenarnya.

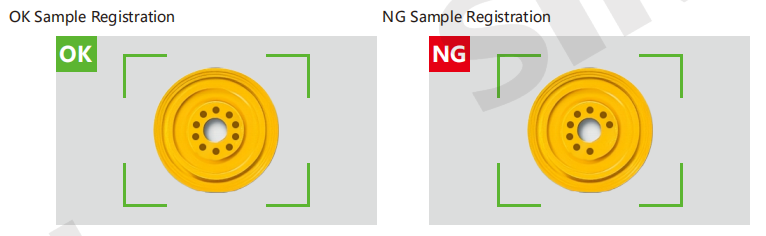

Patokan pendaftaran

Hanya sampel OK dan NG yang perlu didaftarkan, dan sistem akan secara otomatis mengoptimalkan pengaturan pemeriksaan ideal. Bahkan dengan variasi benda kerja dan kondisi lingkungan, Anda cukup mendaftarkan sampel baru tambahan untuk menambahkan kriteria inspeksi secara otomatis. Tidak diperlukan konfigurasi rumit atau penyesuaian pemasangan yang memakan waktu.

Koreksi posisi dilakukan dengan pencocokan kontur untuk mengoreksi posisi produk. Konfirmasikan apakah solusi saat ini memerlukan fungsi koreksi posisi. Jika demikian, aktifkan secara manual. Secara default, matikan.

Koreksi posisi kecepatan tinggi mengoreksi produk dalam arah X dan Y dengan mencari fitur hitam putih target. Konfirmasikan apakah solusi saat ini memerlukan fungsi koreksi posisi kecepatan tinggi. Jika demikian, aktifkan secara manual. Secara default, matikan.
