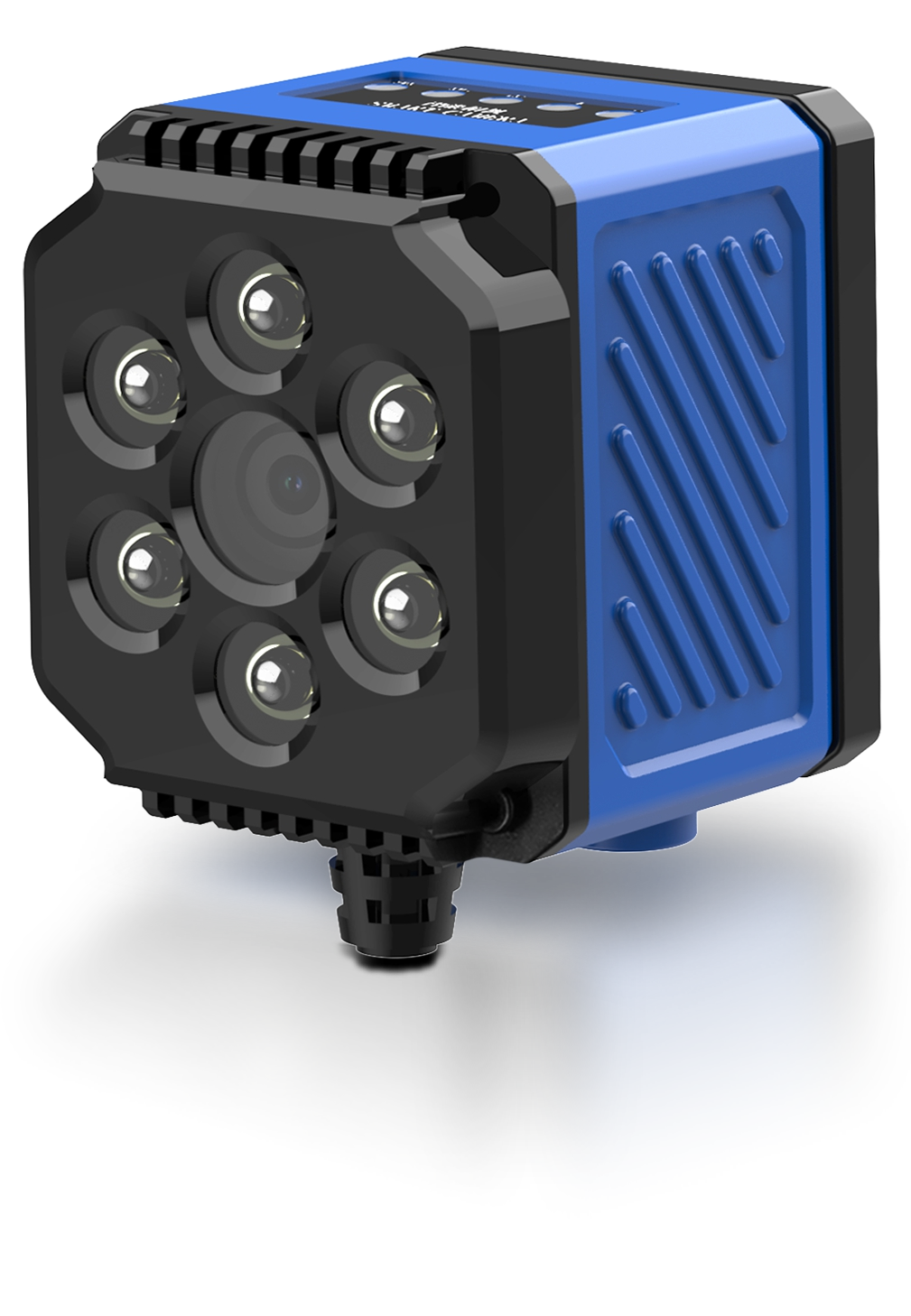

K516-1 Serisi
SİRON
Seçim hakkında
300.000 Piksel 1,3 Megapiksel
| Modeli | Performans açıklaması | Modeli | Performans açıklaması | |
| K516-1-A1 | 4,7 mm Lens, Renkli | K516-1-B1 | 8mm Lens, Tek Renkli | |
| K516-1-A2 | 8mm Lens, Renkli | K516-1-B2 | 16mm Lens, Tek Renkli | |
| K516-1-A3 | 16mm Lens, Renkli |
Aksesuarlar

Boyut


8P Güç ve IO Kablosu Açıklaması
| Sinyal Arayüzü Açıklaması | |||
| Pim No. | Renk | İsim | Tanım |
| Pim 1 | Kırmızı | DC24 | Pozitif güç kaynağı |
| Pim 2 | Siyah | 0V/COM | Negatif güç kaynağı / G/Ç ortak terminali |
| Pim 3 | Yeşil | GİRİŞ1 | Kamera tetikleme girişi |
| Pim 4 | Turuncu | ÇIKIŞ1 | Çıkış 1 |
| Pim 5 | Sarı | ÇIKIŞ2 | Çıkış 2 |
| Pim 6 | Kahverengi | ÇIKIŞ3 | Çıkış 3 |
| Pim 7 | Mavi | RS232RXD | Veri al |
| Pim 8 | Gri | RS232_TXD | Verileri ilet |

Teknik Özellikler (AI Akıllı Kamera)
| Modeli | K516-1-A1 | K516-1-A2 | K516-1-A3 | K516-1-B1 | K516-1-B2 |
| Çözünürlük | 640x⁴80 | 1280x960 | |||
| Piksel | 300.000 Piksel | 1,3 Megapiksel | |||
| Maksimum kare hızı | 60 fps | 60 fps | |||
| Objektif | 4,7 mm | 8 mm | 16 mm | 8 mm | 16 mm |
| Piksel boyutu | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 |
| Görüntü tanıma | Renk | Renk | Renk | Tek renkli | Tek renkli |
| Sistem mimarisi | ARM 2GHz Dört Çekirdekli İşlemci | ||||
| Hafıza | 2 GB DDR4 | ||||
| Depolamak | 32 GB EMMC | ||||
| Dijital giriş/çıkış | Dijital G/Ç arayüzü; 1 kanallı opto yalıtımlı GPI girişi, 3 kanallı opto yalıtımlı GPO çıkışı, 1 kanallı RS232 seri bağlantı noktası | ||||
| Video çıkışı | LVDS Arayüzü | ||||
| USB | 1 kanallı USB2.0 | ||||
| Güç kaynağı | DC 24V | ||||
| Güç tüketimi | 12W | ||||
| Objektif arayüzü | M12 Mekanik Odaklama | ||||
| Işık kaynağı | Beyaz Işık Kaynağı | ||||
| LED göstergesi | Güç / Çalıştır / Tetikleyici / Tamam / NG | ||||
| Algoritma işlevi | Model-A öğrenimine sahip yerleşik görme algoritması; ileri/geri yön, varlık/yokluk, boyut, konum ve renk tanıma algılamasını destekler | ||||
| Muhafaza malzemesi | Alüminyum Alaşım | ||||
| Koruma sınıfı | IP67 | ||||
| Ortam sıcaklığı | 0-50°C | ||||
| Ortam nemi | 2 0 % ~ 9 5 % PH Yoğuşmasız | ||||
| Standart Güç ve IO Kablo Uzunluğu | 3m | ||||
Spesifikasyon parametreleri (Dokunmatik Panel)
| Modeli | K516-1-M |
| Panel boyutu | 7 inç |
| Çözünürlük | 1024X600 |
| Gösterge ışığı | PWR / Dokunmatik Ekran Lambası |
| Arayüz | LVDS/USB |
| Dokunma modu | Dirençli |
| Volaj | DC12V |
| Güç | 5W |
| Koruma sınıfı | IP40 |
| Ortam sıcaklığı | 0~50°C |
| Ortam nemi | %20~%95 bağıl nem, yoğunlaşmayan |
| Açılış boyutu | 260,2mmX179,8mm |
| Ağırlık | 450g |
Kayıt Referansı
Yalnızca OK ürünlerini ve NG ürünlerini kaydedin; sistem otomatik olarak ideal ayarlara uyum sağlayabilir. İş parçalarında ve ortamda değişiklikler olsa bile ek olarak yeni iş parçalarını kaydetmeniz yeterlidir. Sistem, karmaşık konfigürasyon veya kurulum ayarlamalarına gerek kalmadan otomatik olarak algılama koşullarını ekleyecektir.

Konum Düzeltme: Ürün konumunu kontur eşleştirmesi ile düzeltin. Yüksek Hızlı Konum Düzeltme: Hedef siyah beyaz özellikleri arayarak ürünü X ve Y yönlerinde düzeltin.

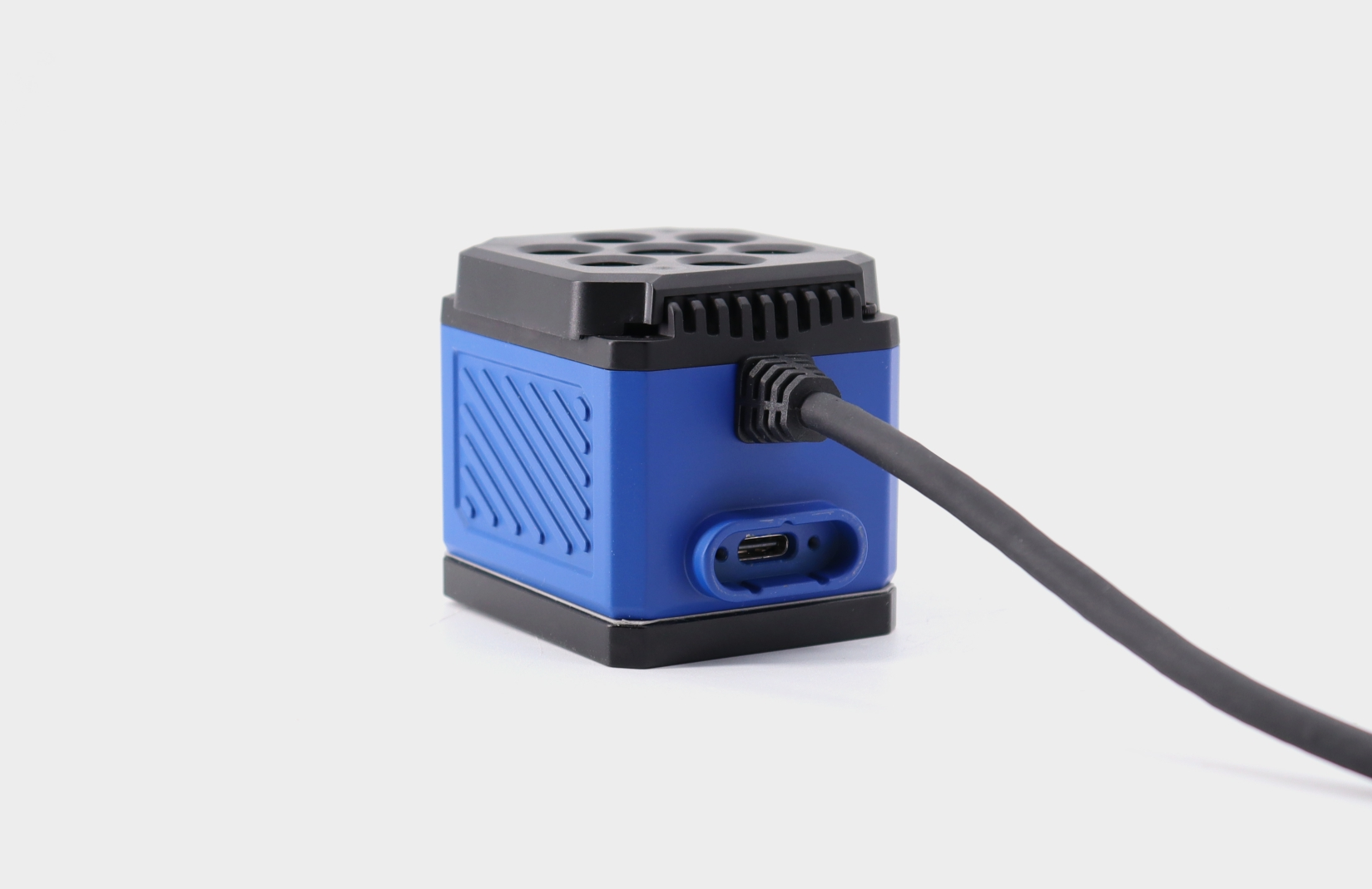

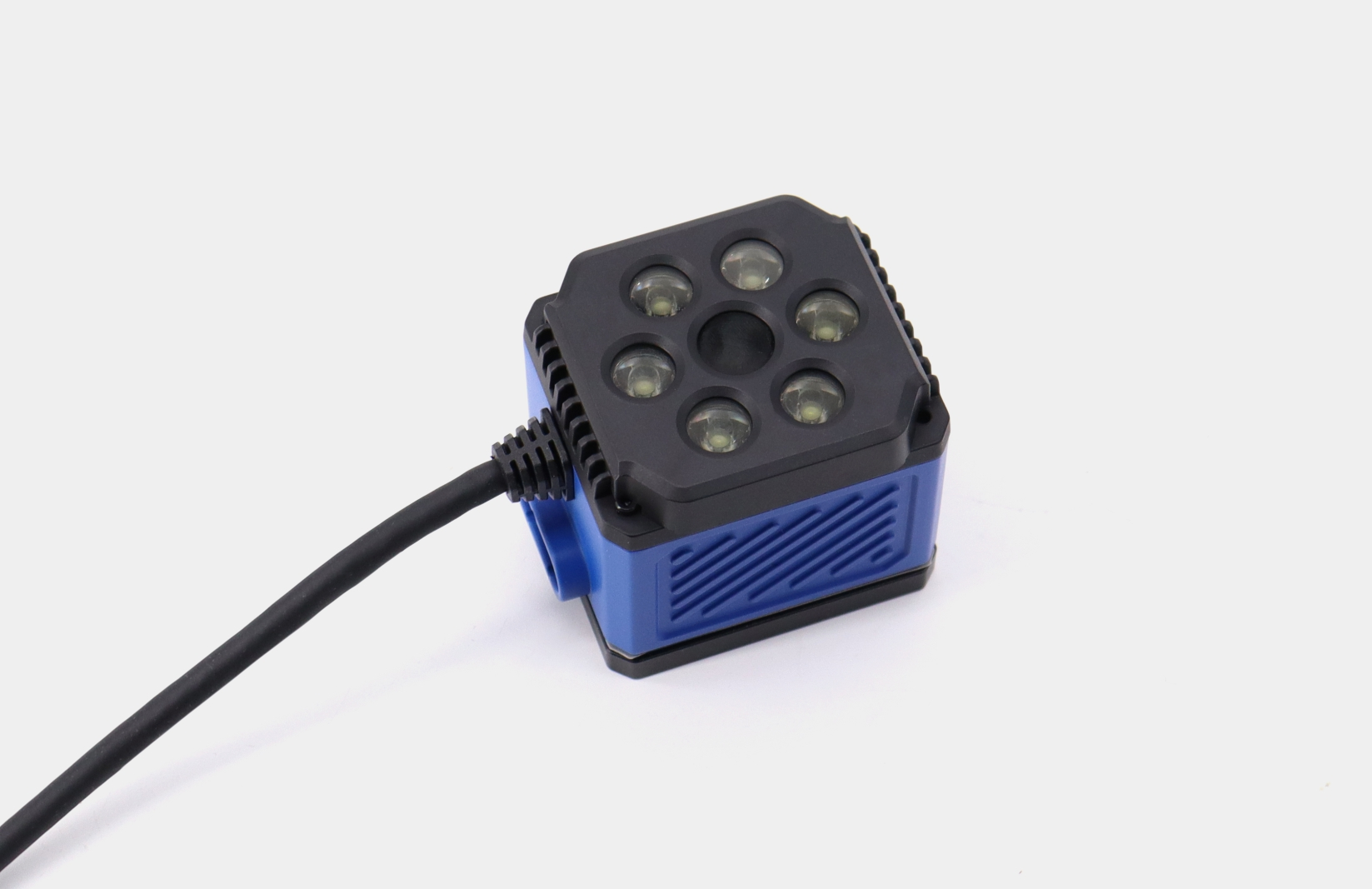

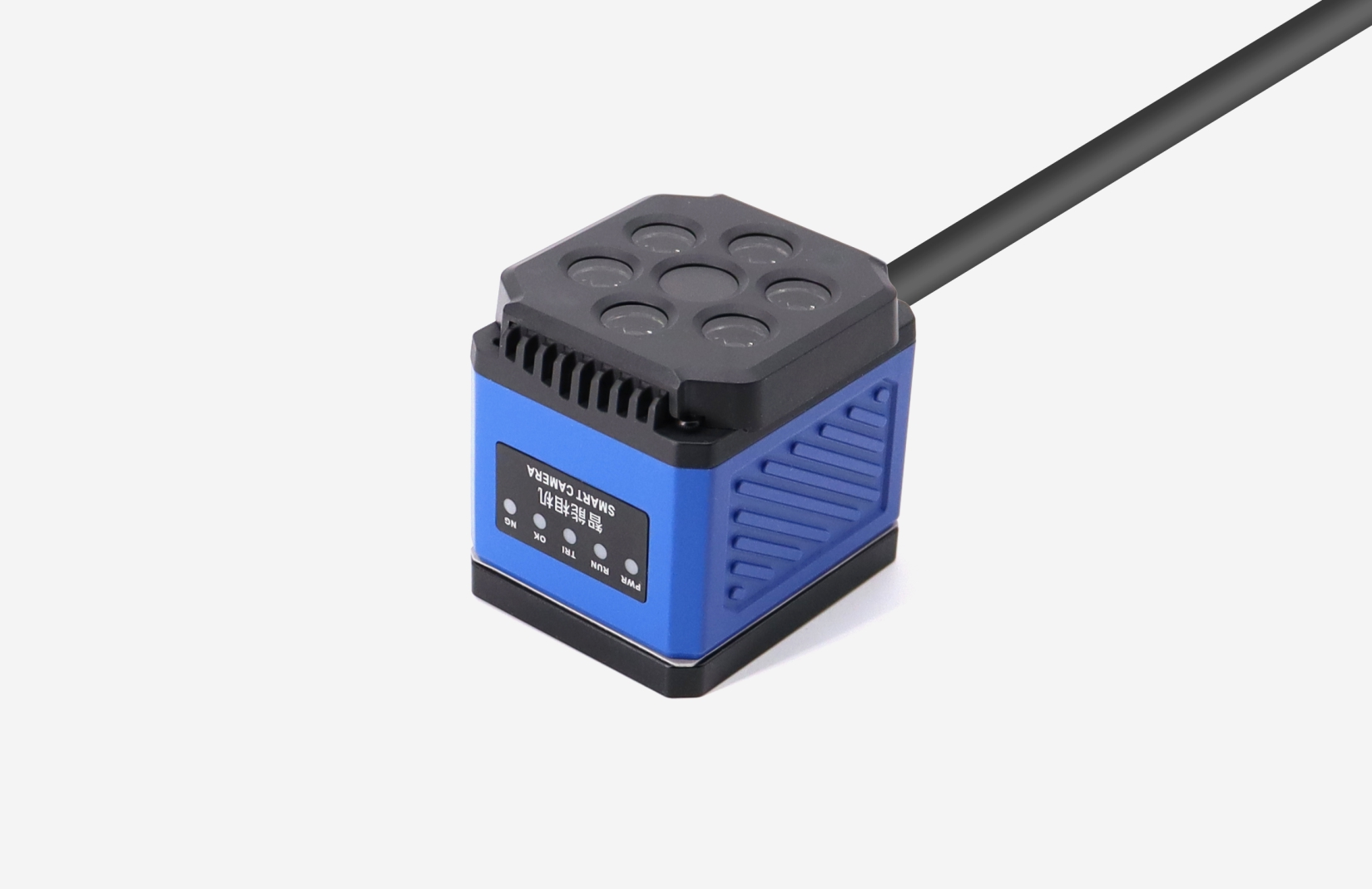

Ürün detayları



Yapı Çizimi

Algılama Aralığı Karakteristik Diyagramı

| Modeli | Montaj Mesafesi | Görüş AlanıH | Görüş Alanı V | |
| K516-1-A1 Geniş Görüş Alanı Tipi |
30 | 25 | 19 | |
| 100 | 62 | 46 | ||
| 200 | 118 | 90 | ||
| 300 | 170 | 130 | ||
| 500 | 285 | 210 | ||
| 1200 | 660 | 490 | ||
| Modeli | Montaj Mesafesi | Görüş AlanıH | Görüş Alanı V | |
| K516-1-A2 Standart Tip |
40 | 14 | 11 | |
| 100 | 32 | 24 | ||
| 200 | 63 | 47 | ||
| 300 | 93 | 69 | ||
| 500 | 155 | 115 | ||
| 1200 | 360 | 270 | ||
| Modeli | Montaj Mesafesi | Görüş AlanıH | Görüş Alanı V | |
| K516-1-A3 Standart Tip |
80 | 10 | 8 | |
| 100 | 13 | 10 | ||
| 150 | 21 | 16 | ||
| 200 | 29 | 22 | ||
| 300 | 43 | 32 | ||
| 450 | 66 | 49 | ||

| Modeli | Çalışma Mesafesi | Görüş Alanı H | Görüş Alanı V |
| K516-1-B1 Standart Tip |
30 | 18 | 14 |
| 100 | 53 | 39 | |
| 200 | 101 | 75 | |
| 300 | 150 | 112 | |
| 500 | 245 | 184 | |
| 1200 | 575 | 435 |
| Modeli | Çalışma Mesafesi | Görüş Alanı H | Görüş Alanı V |
| K516-1-B2 Standart Tip |
75 | 18 | 13 |
| 100 | 23 | 18 | |
| 150 | 35 | 26 | |
| 200 | 47 | 35 | |
| 300 | 71 | 53 | |
| 400 | 94 | 70 |
Algoritma Tespit Aracı
Standart Mod: Çeşitli uygulama gereksinimlerini kolayca karşılamak için çeşitli algılama araçlarıyla donatılmıştır.
Kontur Eşleştirme Gri Tonlamalı Alan


Renk Alanı Genişliği Ölçümü


Şablon Öğrenme Özelliği Varlığı/Yokluğu


Blob Sayma Gri Tonlama Karşılaştırması


Renk Varlığı/Yokluğu Karakter Tanıma (OCR)


Açı Konumlandırma Hedef Konumlandırma


Pitch Wire Sıra Denetimi Yapay Zeka Öğrenme



Uygulama Durumları
Kontur Eşleştirme: Şekil farkına göre tanımlayın

Konturu otomatik olarak çıkarmak için hedefi basitçe kapatın. Normalleştirilmiş korelasyon yöntemleri için zor olan parlaklık dalgalanmalarını ve bireysel yüzey durumu farklılıklarını işleyebilir.
Renk Alanı: Renk alanı boyutuna göre tanımlayın


Nitelikli ürünlerin kayıtlı renk alanı esas alınarak tespit edilen hedefle tutarlılığı hesaplanır. Kolay işlemle renk çıkarma işlemini tamamlamak için görüntüdeki hedef renge tıklamanız yeterlidir.
Özellik Varlığı/Yokluğu: Kenar piksel sayısına göre tanımlayın


Sabit olmayan şekillere veya yüzey koşullarındaki farklılıklara sahip hedefleri tanımlayabilir. Kenar, aydınlık ve karanlık değişimlerinin sınır noktalarını ifade eder.
Gri Tonlamalı Alan: Belirtilen parlaklık düzeyine göre tanımlama


Tespit hedefiyle tutarlılığı hesaplamak için kayıtlı iyi ürünlerin parlaklık alanını referans olarak alın. Parlaklık farkı ve yüzey işleme farklılığına dayalı tanımlamaya uygundur.
Genişlik Ölçümü: Kenarlar arasındaki genişliğe göre tanımlama


Hedef nesnenin çarpıklığını veya genişliğini tespit edebilir. Gerçek boyut, ölçeklendirme işlevi kullanılarak görüntülenebilir.
Pitch: Pitch farkına göre tanımlama


Sadece perdeyi değil aynı zamanda pin genişliğini de tespit edebilir. Gerçek boyut, ölçeklendirme işlevi kullanılarak görüntülenebilir.
Açı Konumlandırma: Açısal yanlış hizalama ve ofset ile tanımlayın


Belirtilen aralık dahilinde hedefin açısal yanlış hizalamasını ve sapmasını tanımlayabilir.
Blob Sayımı: Hedefteki blobların sayısına göre tanımlayın


Nitelikli ürünlerin kayıtlı blob miktarına göre tespit edilen hedefin blob sayısının tutarlı olup olmadığını kontrol eder.
Karakter Tanıma: Karakterler, sayılar ve tarihlerdeki farklılıklara göre tanımlama


Cihaz Kurulumu
Cihazı montaj braketi ve diğer mekanik parçalar aracılığıyla M3 vidalarla sabitleyin. Dikey ve yatay kurulumu destekler ve montaj yöntemi gerçek uygulama senaryolarına göre seçilebilir.

Bağlantı Şeması Diyagramı
