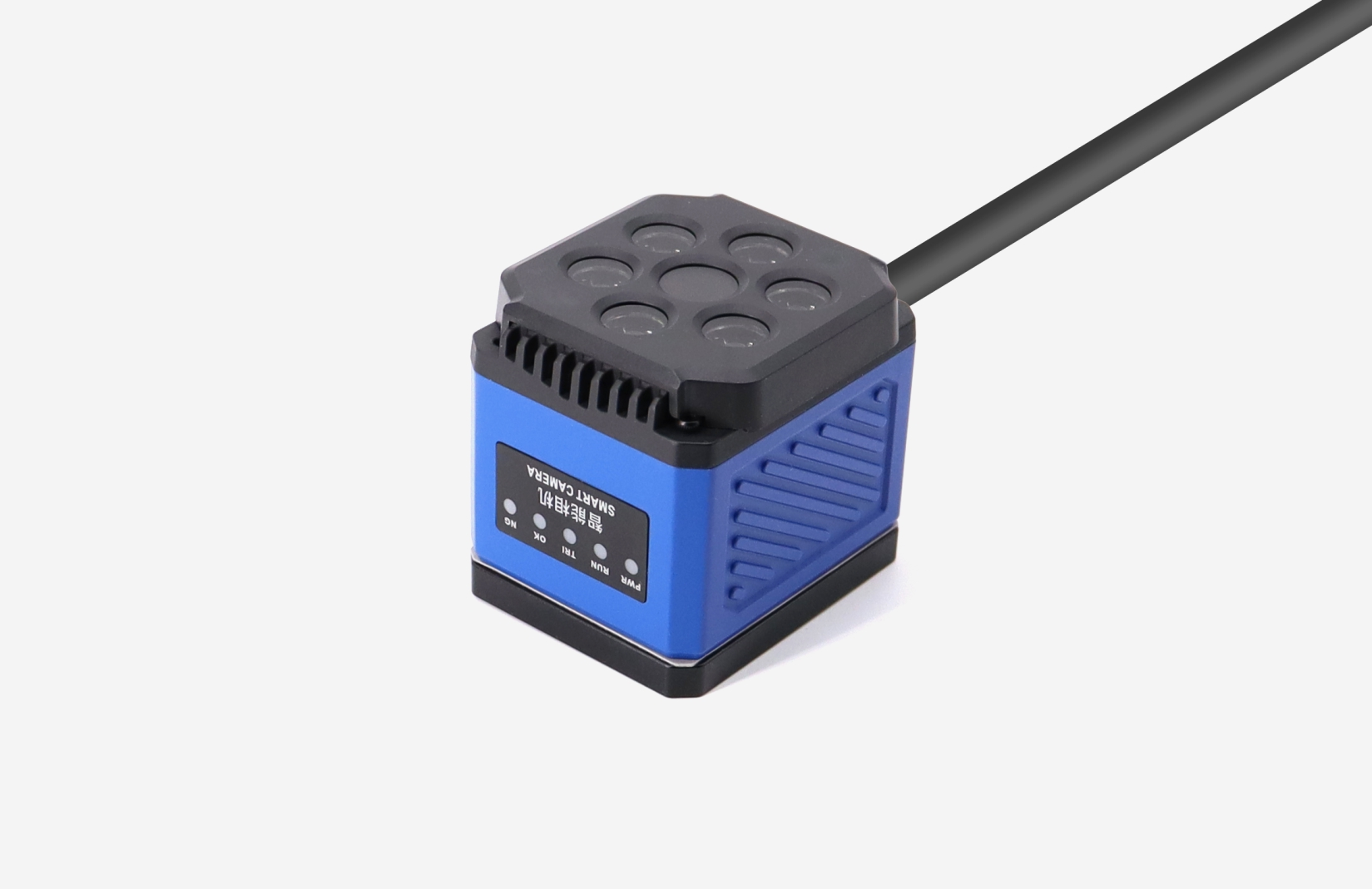

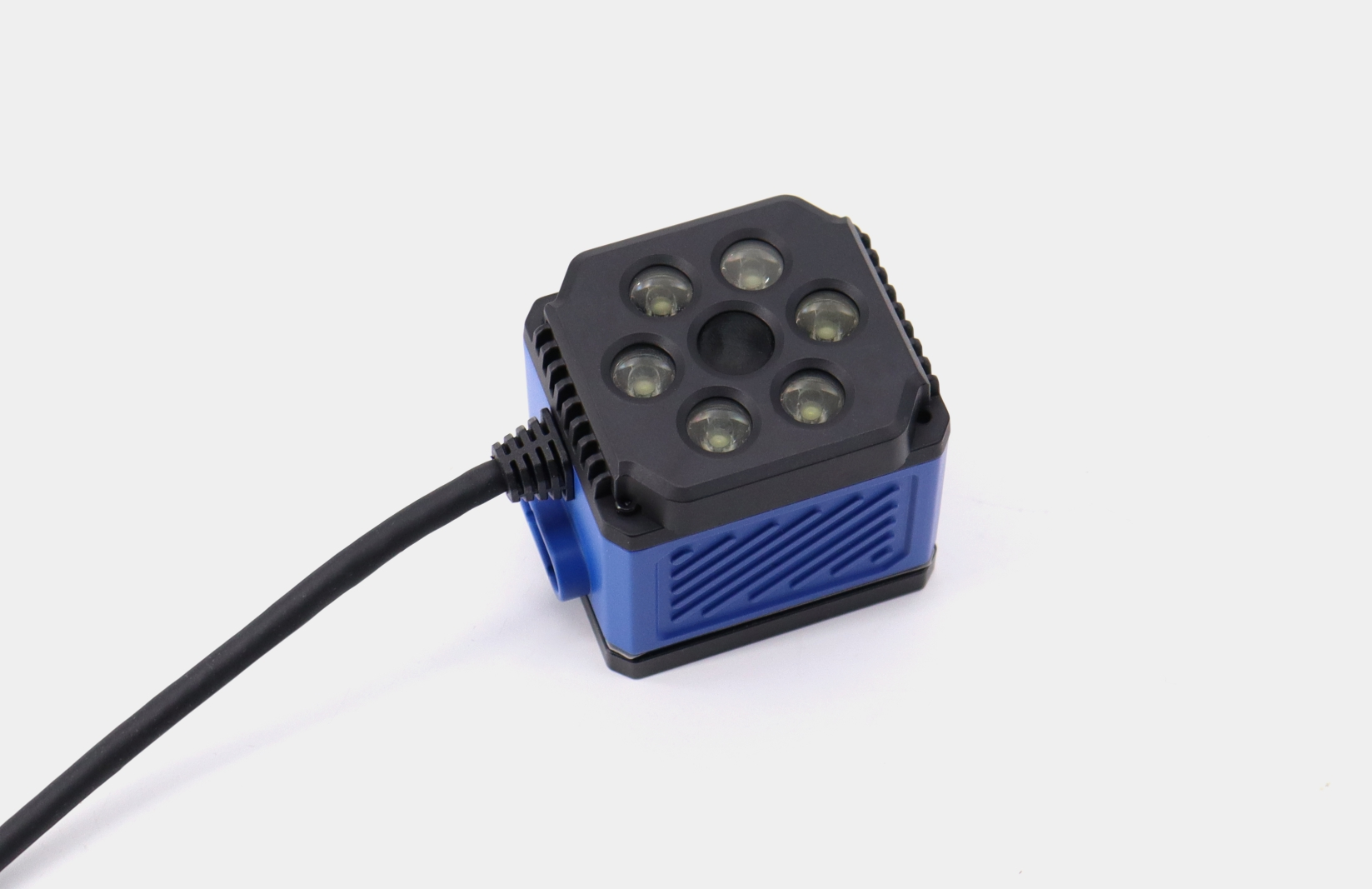

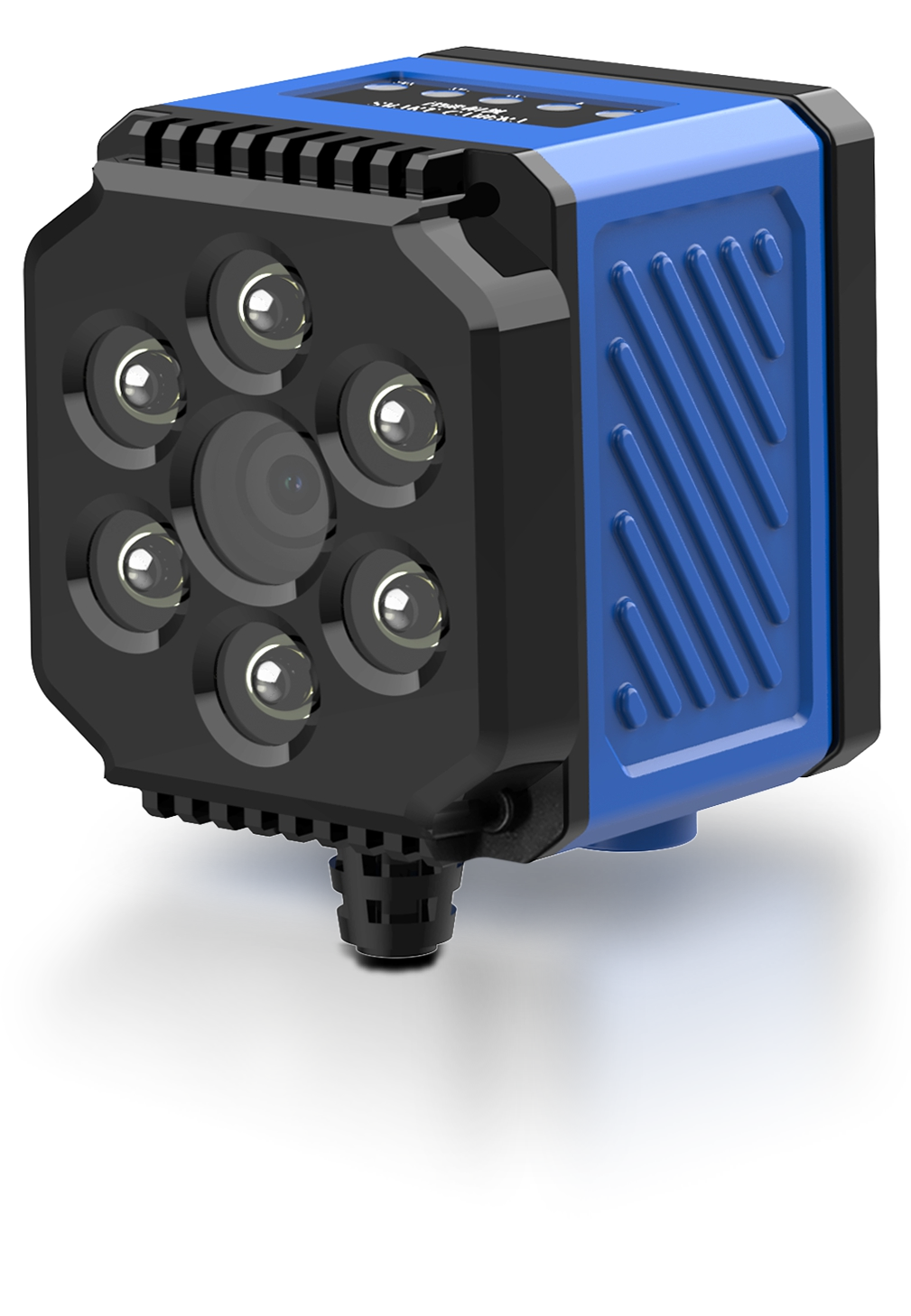

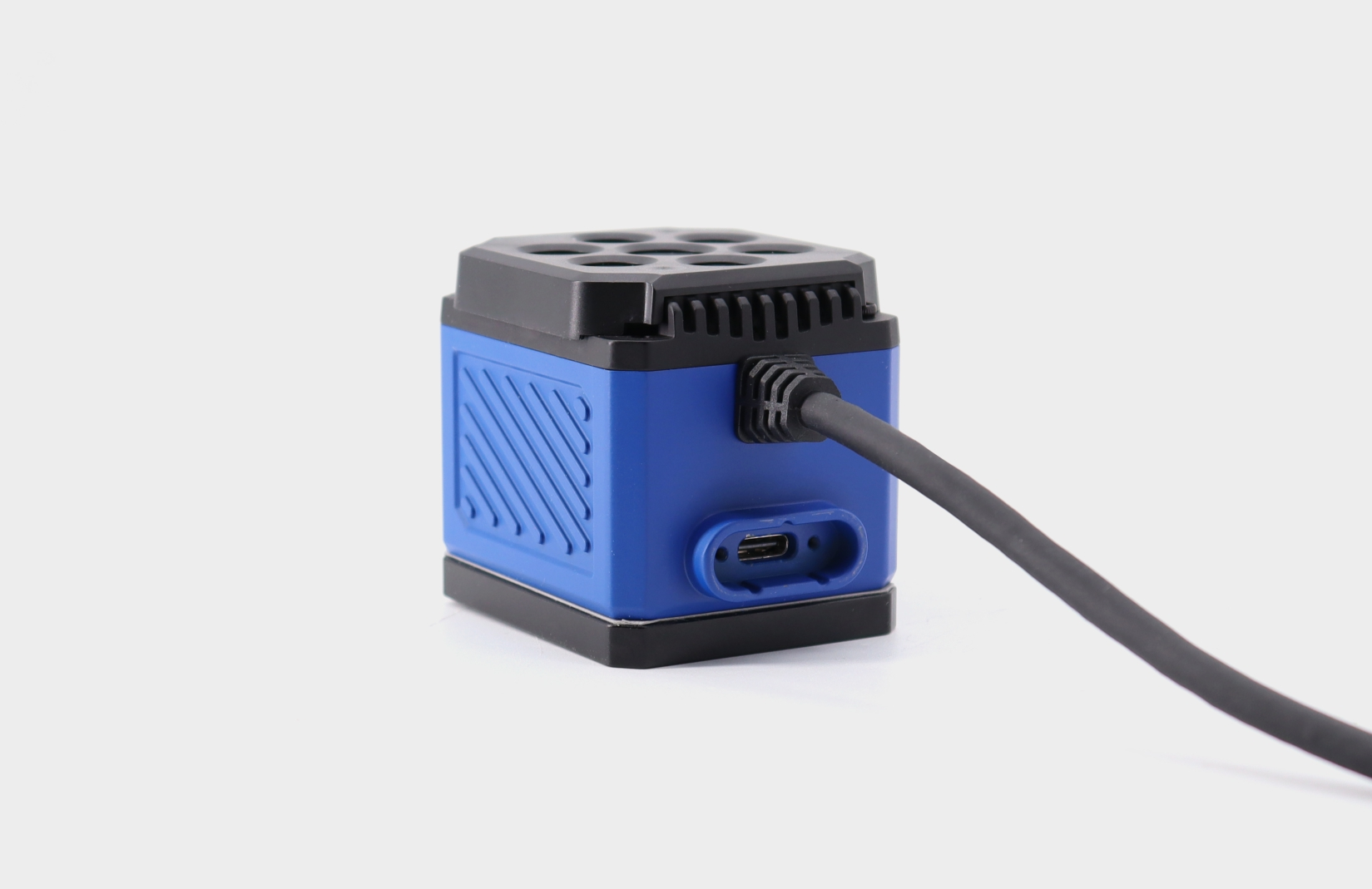

Řada K516-1
SiRON
O výběru
300 000 pixelů 1,3 megapixelu
| Model | Popis výkonu | Model | Popis výkonu | |
| K516-1-A1 | Objektiv 4,7 mm, barevný | K516-1-B1 | 8mm objektiv, monochromatický | |
| K516-1-A2 | 8mm čočka, barva | K516-1-B2 | 16mm objektiv, monochromatický | |
| K516-1-A3 | Objektiv 16mm, barevný |
Příslušenství
Dimenze
Popis 8P napájecího a IO kabelu
| Popis signálového rozhraní | |||
| PIN č. | Barva | Jméno | Popis |
| Pin 1 | Červený | DC24 | Pozitivní napájení |
| Pin 2 | Černý | 0V/COM | Záporné napájení / společná svorka I/O |
| Pin 3 | Zelený | IN1 | Vstup spouště fotoaparátu |
| Pin 4 | Pomerančový | OUT1 | Výstup 1 |
| Pin 5 | Žluť | OUT2 | Výstup 2 |
| Pin 6 | Hnědý | OUT3 | Výstup 3 |
| Pin 7 | Modrý | RS232RXD | Přijímat data |
| Pin 8 | Šedá | RS232_TXD | Přenášet data |
Specifikace (AI Smart Camera)
| Model | K516-1-A1 | K516-1-A2 | K516-1-A3 | K516-1-B1 | K516-1-B2 |
| Rezoluce | 640x⁴80 | 1280x960 | |||
| Pixel | 300 000 pixelů | 1,3 megapixelu | |||
| Maximální snímková frekvence | 60 snímků za sekundu | 60 snímků za sekundu | |||
| Čočka | 4,7 mm | 8 mm | 16 mm | 8 mm | 16 mm |
| Velikost pixelů | 3,744 x 3,744 | 3,744 x 3,744 | 3,744 x 3,744 | 3,744 x 3,744 | 3,744 x 3,744 |
| Rozpoznávání obrazu | Barva | Barva | Barva | Monochromatický | Monochromatický |
| Architektura systému | Čtyřjádrový procesor ARM 2 GHz | ||||
| Paměť | 2 GB DDR4 | ||||
| Skladování | 32GB EMMC | ||||
| Digitální vstup/výstup | Digitální I/O rozhraní; 1-kanálový opto-izolovaný GPI vstup, 3-kanálový opto-izolovaný GPO výstup, 1-kanálový RS232 sériový port | ||||
| Video výstup | Rozhraní LVDS | ||||
| USB | 1kanálový USB 2.0 | ||||
| Napájení | DC 24V | ||||
| Spotřeba energie | 12W | ||||
| Rozhraní objektivu | Mechanické ostření M12 | ||||
| Světelný zdroj | Zdroj bílého světla | ||||
| LED indikátor | Power / Run / Trigger / OK / NG | ||||
| Funkce algoritmu | Vestavěný algoritmus vidění s učením Model-A; podporuje detekci směru vpřed/vzad, přítomnosti/nepřítomnosti, rozměrů, polohy a rozpoznávání barev | ||||
| Materiál bydlení | Hliníková slitina | ||||
| Stupeň ochrany | IP67 | ||||
| Okolní teplota | 0-50 ℃ | ||||
| Vlhkost prostředí | 2 0 % ~ 9 5 % PH Nekondenzující | ||||
| Standardní délka napájecího a IO kabelu | 3 m | ||||
Parametry specifikace (dotykový panel)
| Model | K516-1-M |
| Velikost panelu | 7 palců |
| Rezoluce | 1024 x 600 |
| Kontrolka | Lampička PWR / dotykový displej |
| Rozhraní | LVDS/USB |
| Dotykový režim | Odporový |
| Napětí | DC 12V |
| Moc | 5W |
| Stupeň ochrany | IP40 |
| Okolní teplota | 0~50 ℃ |
| Vlhkost prostředí | 20%~95% RH, nekondenzující |
| Velikost otvoru | 260,2 mm x 179,8 mm |
| Hmotnost | 450 g |
Registrační reference
Zaregistrujte pouze OK produkty a NG produkty a systém se automaticky přizpůsobí ideálnímu nastavení. I když dojde ke změnám obrobků a prostředí, stačí nové obrobky registrovat dodatečně. Systém automaticky přidá podmínky detekce, bez složité konfigurace nebo instalačních úprav.
Oprava pozice: Opravte polohu produktu pomocí přizpůsobení obrysu. Vysokorychlostní korekce polohy: Opravte produkt ve směrech X a Y vyhledáním cílových černobílých prvků.
Podrobnosti o produktu
Strukturní výkres
Charakteristický diagram detekčního rozsahu
| Model | Montážní vzdálenost | Zorné poleH | Zorné pole V | |
| Typ K516-1-A1 se širokým zorným polem |
30 | 25 | 19 | |
| 100 | 62 | 46 | ||
| 200 | 118 | 90 | ||
| 300 | 170 | 130 | ||
| 500 | 285 | 210 | ||
| 1200 | 660 | 490 | ||
| Model | Montážní vzdálenost | Zorné poleH | Zorné pole V | |
| K516-1-A2 Standardní typ |
40 | 14 | 11 | |
| 100 | 32 | 24 | ||
| 200 | 63 | 47 | ||
| 300 | 93 | 69 | ||
| 500 | 155 | 115 | ||
| 1200 | 360 | 270 | ||
| Model | Montážní vzdálenost | Zorné poleH | Zorné pole V | |
| K516-1-A3 Standardní typ |
80 | 10 | 8 | |
| 100 | 13 | 10 | ||
| 150 | 21 | 16 | ||
| 200 | 29 | 22 | ||
| 300 | 43 | 32 | ||
| 450 | 66 | 49 | ||
| Model | Pracovní vzdálenost | Zorné pole H | Zorné pole V |
| K516-1-B1 Standardní typ |
30 | 18 | 14 |
| 100 | 53 | 39 | |
| 200 | 101 | 75 | |
| 300 | 150 | 112 | |
| 500 | 245 | 184 | |
| 1200 | 575 | 435 |
| Model | Pracovní vzdálenost | Zorné pole H | Zorné pole V |
| K516-1-B2 Standardní typ |
75 | 18 | 13 |
| 100 | 23 | 18 | |
| 150 | 35 | 26 | |
| 200 | 47 | 35 | |
| 300 | 71 | 53 | |
| 400 | 94 | 70 |
Algorithm Detection Tool
Standardní režim: Vybaven řadou detekčních nástrojů pro snadné splnění požadavků různých aplikací.
Plocha ve stupních šedi odpovídající obrysu
Měření šířky barevné plochy
Přítomnost/nepřítomnost funkce učení šablony
Počítání kuliček Porovnání stupňů šedi
Rozpoznávání znaků v přítomnosti/nepřítomnosti barev (OCR)
Úhlové polohování Cílové polohování
Pitch Wire Sequence Inspection AI Learning
Aplikační případy
Contour Matching: Identifikujte podle rozdílu tvaru
Jednoduše zavřete cíl, abyste automaticky extrahovali obrys. Dokáže si poradit s kolísáním jasu a individuálními rozdíly stavu povrchu, které jsou pro normalizované korelační metody obtížné.
Barevná oblast: Identifikujte podle velikosti barevné oblasti
Na základě registrované barevné plochy kvalifikovaných produktů se vypočítá konzistence s detekovaným cílem. Jednoduše klikněte na cílovou barvu v obrázku a dokončete extrakci barev se snadným ovládáním.
Přítomnost/nepřítomnost prvku: Identifikujte podle počtu pixelů na okraji
Dokáže identifikovat cíle s nepevnými tvary nebo rozdíly v podmínkách povrchu. Hrana označuje hraniční body změn světla a tmy.
Oblast ve stupních šedi: Identifikace podle zadané úrovně jasu
Vezměte oblast jasu registrovaných dobrých produktů jako měřítko pro výpočet konzistence s cílem detekce. Je vhodný pro identifikaci na základě rozdílu lesku a rozdílu povrchového zpracování.
Měření šířky: Identifikace podle šířky mezi hranami
Dokáže detekovat deformaci nebo šířku cílového objektu. Skutečný rozměr lze zobrazit pomocí funkce měřítka.
Pitch: Identifikace rozdílem výšky tónu
Dokáže detekovat nejen rozteč, ale i šířku pinu. Skutečný rozměr lze zobrazit pomocí funkce měřítka.
Úhlové umístění: Identifikujte podle úhlového vyosení a odsazení
Dokáže identifikovat úhlové vychýlení a odsazení cíle v určeném rozsahu.
Počítání kuliček: Identifikujte podle počtu kuliček na cíli
Na základě registrovaného množství objektů blob kvalifikovaných produktů zkontroluje, zda je číslo objektu blob detekovaného cíle konzistentní.
Rozpoznávání znaků: Identifikujte podle rozdílů ve znacích, číslech a datech
Instalace zařízení
Upevněte zařízení pomocí šroubů M3 přes montážní držák a další mechanické části. Podporuje vertikální a horizontální instalaci a způsob montáže lze vybrat podle aktuálních scénářů použití.
Schéma zapojení
