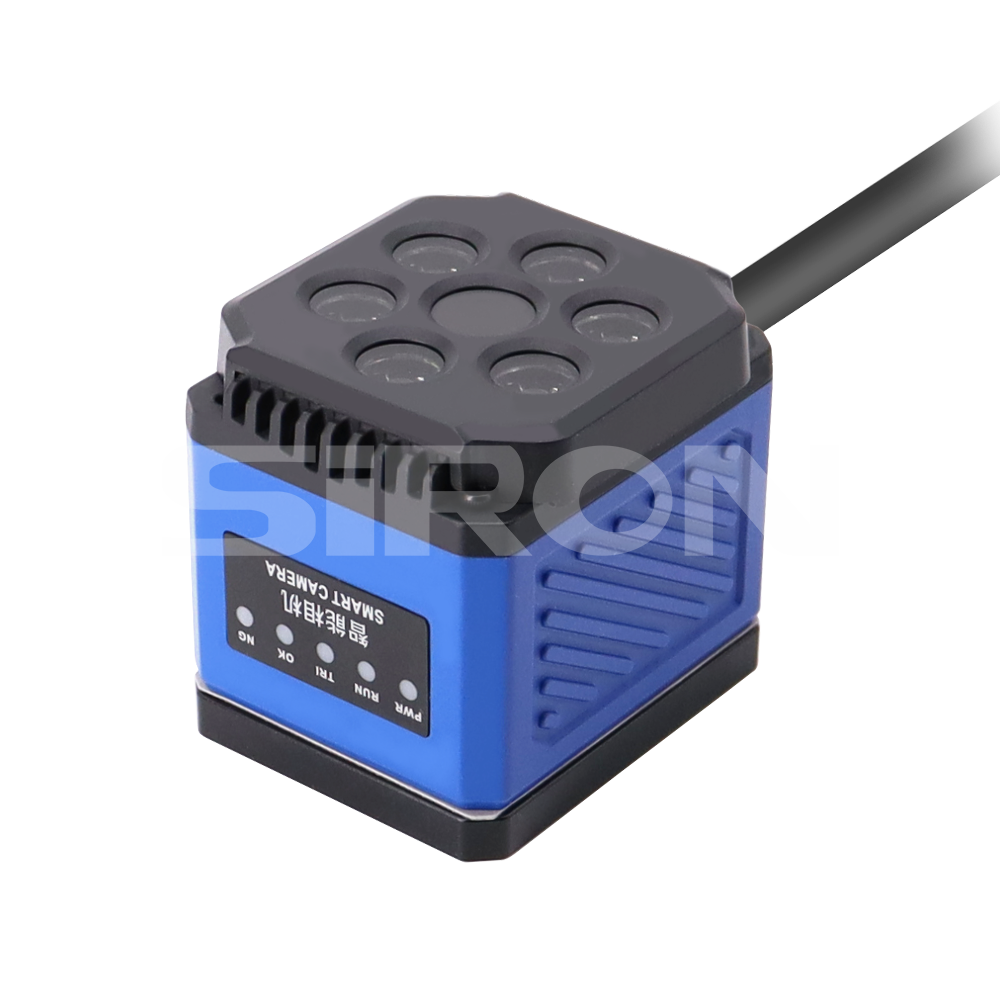

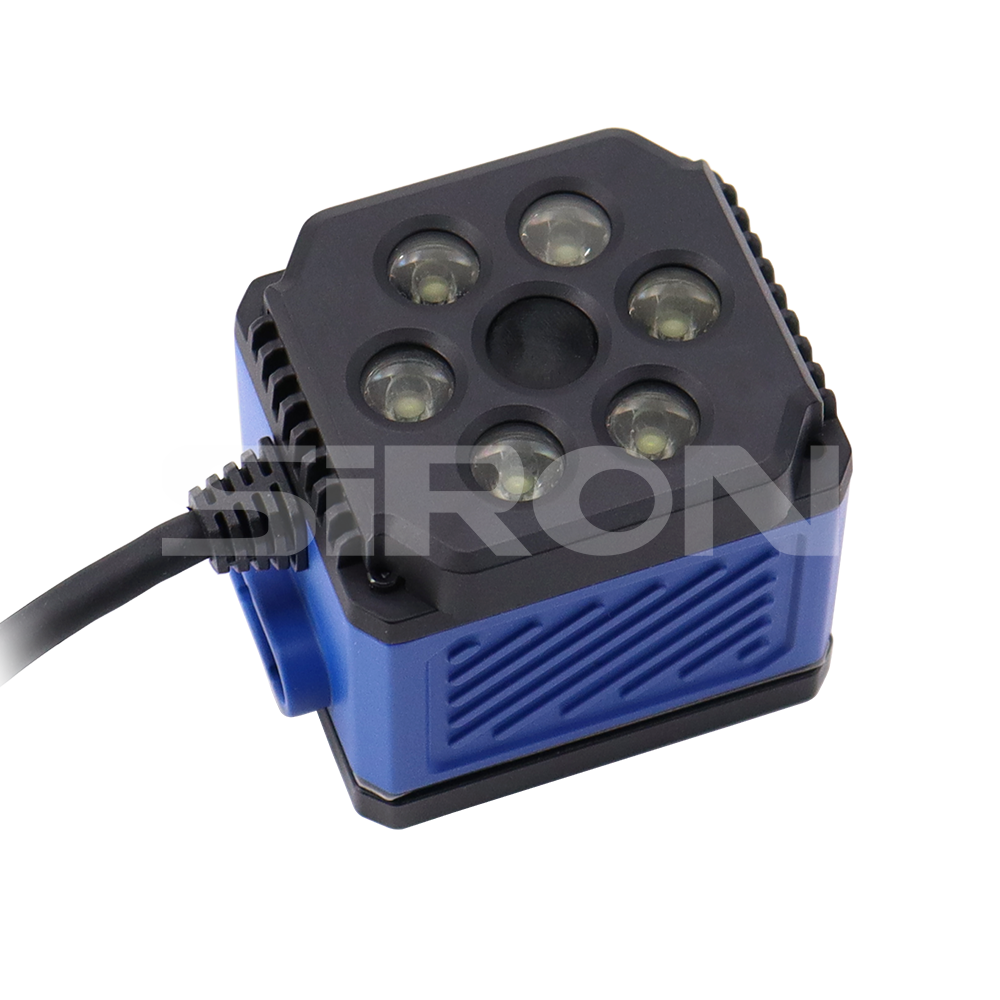

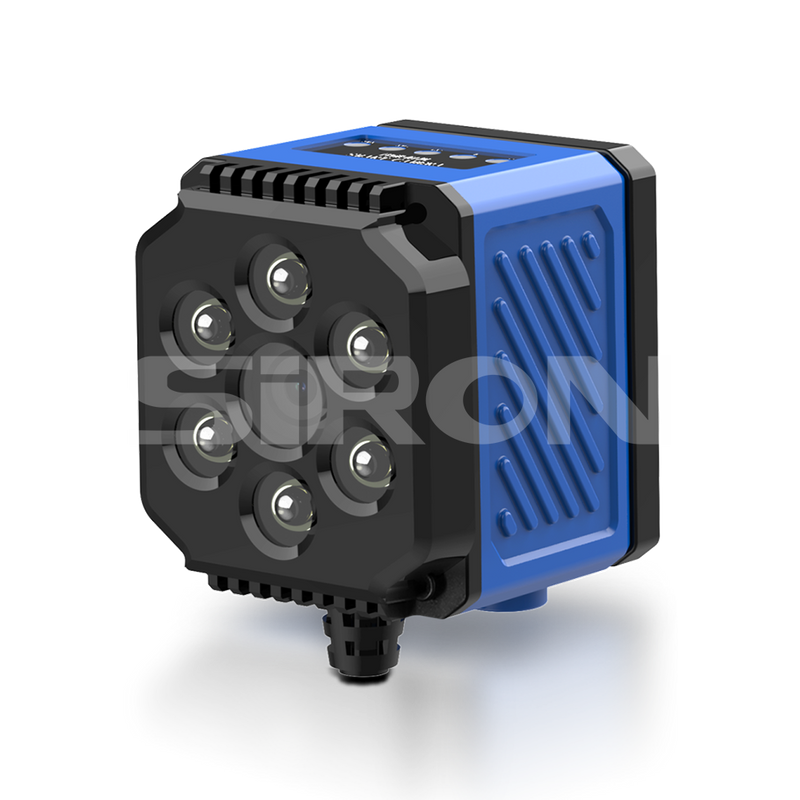

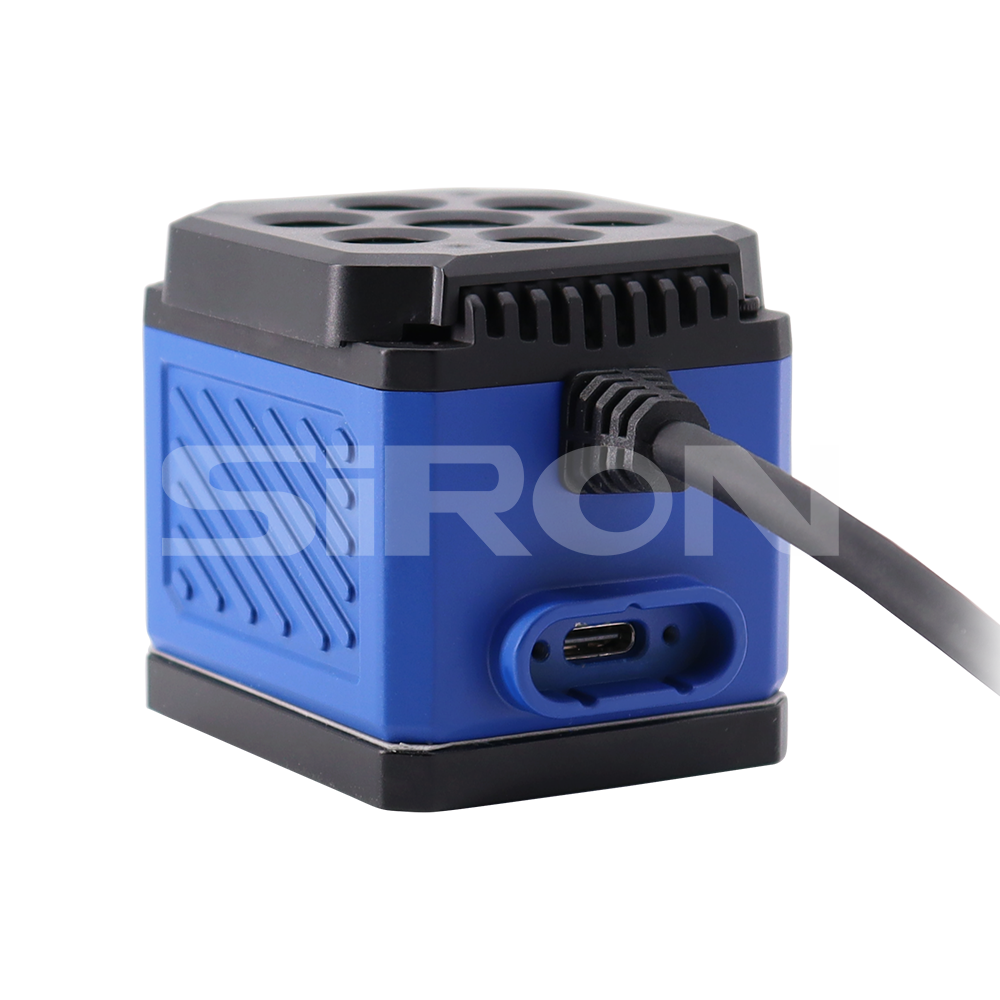

Серыя К516-1
SiRON
Пра адбор
300 000 пікселяў 1,3 мегапікселя
| мадэль | Апісанне прадукцыйнасці | мадэль | Апісанне спектакля | |
| К516-1-А1 | Каляровы аб'ектыў 4,7 мм | К516-1-Б1 | Аб'ектыў 8 мм, манахромны | |
| К516-1-А2 | Аб'ектыў 8 мм, каляровы | К516-1-Б2 | Аб'ектыў 16 мм, манахромны | |
| К516-1-А3 | Аб'ектыў 16 мм, каляровы |
Аксэсуары

Вымярэнне


Апісанне кабеля харчавання і ўводу-вываду 8P
| Апісанне інтэрфейсу сігналу | |||
| Штыфт № | Колер | Імя | Апісанне |
| Штыфт 1 | Чырвоны | DC24 | Станоўчае харчаванне |
| Штыфт 2 | Чорны | 0В/COM | Агульны тэрмінал адмоўнага сілкавання / уводу/вываду |
| Штыфт 3 | Зялёны | IN1 | Уваход трыгера камеры |
| Штыфт 4 | Аранжавы | ВЫХОД1 | Выхад 1 |
| Штыфт 5 | Жоўты | ВЫХОД2 | Выхад 2 |
| Штыфт 6 | Карычневы | ВЫХОД3 | Выхад 3 |
| Штыфт 7 | Сіні | RS232RXD | Атрымліваць дадзеныя |
| Штыфт 8 | Шэры | RS232_TXD | Перадача дадзеных |

Тэхнічныя характарыстыкі (інтэлектуальная камера)
| мадэль | К516-1-А1 | К516-1-А2 | К516-1-А3 | К516-1-Б1 | К516-1-Б2 |
| дазвол | 640x⁴80 | 1280x960 | |||
| піксель | 300 000 пікселяў | 1,3 мегапікселя | |||
| Максімальная частата кадраў | 60 кадраў у секунду | 60 кадраў у секунду | |||
| Аб'ектыў | 4,7 мм | 8 мм | 16 мм | 8 мм | 16 мм |
| Памер пікселя | 3,744x3,744 | 3,744x3,744 | 3,744x3,744 | 3,744x3,744 | 3,744x3,744 |
| Распазнаванне малюнкаў | Колер | Колер | Колер | Манахромны | Манахромны |
| Архітэктура сістэмы | Чатырох'ядравы працэсар ARM 2 Ггц | ||||
| Памяць | 2 ГБ DDR4 | ||||
| Захоўванне | 32 ГБ EMMC | ||||
| Лічбавы ўвод/вывад | Інтэрфейс лічбавага ўводу-вываду; 1-канальны оптаізаляваны ўваход GPI, 3-канальны оптаізаляваны выхад GPO, 1-канальны паслядоўны порт RS232 | ||||
| Відэавыхад | Інтэрфейс LVDS | ||||
| USB | 1-канальны USB2.0 | ||||
| Блок харчавання | 24В пастаяннага току | ||||
| Энергаспажыванне | 12 Вт | ||||
| Інтэрфейс аб'ектыва | M12 Механічны фокус | ||||
| Крыніца святла | Крыніца белага святла | ||||
| Святлодыёдны індыкатар | Power / Run / Trigger / OK / NG | ||||
| Функцыя алгарытму | Убудаваны алгарытм гледжання з навучаннем Model-A; падтрымлівае вызначэнне накіравання наперад / назад, прысутнасці / адсутнасці, вымярэння, становішча і распазнаванне колеру | ||||
| Матэрыял корпуса | Алюмініевы сплаў | ||||
| Ступень абароны | IP67 | ||||
| Тэмпература навакольнага асяроддзя | 0-50 ℃ | ||||
| Вільготнасць навакольнага асяроддзя | 2 0 % ~ 9 5 % PH без кандэнсацыі | ||||
| Стандартная даўжыня кабеля харчавання і ўводу-вываду | 3м | ||||
Параметры спецыфікацыі (сенсарная панэль)
| мадэль | К516-1-М |
| Памер панэлі | 7 цаляў |
| дазвол | 1024X600 |
| Светлавы індыкатар | PWR / лямпа сэнсарнага дысплея |
| Інтэрфейс | LVDS/USB |
| Сэнсарны рэжым | Рэзістыўны |
| Волаж | 12 В пастаяннага току |
| Магутнасць | 5 Вт |
| Ступень абароны | IP40 |
| Тэмпература навакольнага асяроддзя | 0~50℃ |
| Вільготнасць навакольнага асяроддзя | 20%~95% адноснай вільготнасці, без кандэнсацыі |
| Памер праёму | 260,2 мм X 179,8 мм |
| Вага | 450 г |
Даведка аб рэгістрацыі
Рэгіструйце толькі прадукты OK і прадукты NG, і сістэма зможа аўтаматычна наладзіць ідэальныя налады. Нават калі ёсць змены ў дэталях і навакольным асяроддзі, вам трэба толькі дадаткова зарэгістраваць новыя дэталі. Сістэма аўтаматычна дадасць умовы выяўлення без складанай канфігурацыі або ўсталёўкі.

Карэкцыя пазіцыі: выпраўце пазіцыю прадукту шляхам супадзення контураў. Высакахуткасная карэкцыя становішча: выпраўце прадукт у напрамках X і Y шляхам пошуку мэтавых чорна-белых функцый.


Дэталі прадукту



Чарцёж структуры

Дыяграма характарыстык дыяпазону выяўлення

| мадэль | Мантажная адлегласць | Поле зрокуH | Поле зроку В | |
| K516-1-A1 Тып шырокага поля зроку |
30 | 25 | 19 | |
| 100 | 62 | 46 | ||
| 200 | 118 | 90 | ||
| 300 | 170 | 130 | ||
| 500 | 285 | 210 | ||
| 1200 | 660 | 490 | ||
| мадэль | Мантажная адлегласць | Поле зрокуH | Поле зроку В | |
| K516-1-A2 Стандартны тып |
40 | 14 | 11 | |
| 100 | 32 | 24 | ||
| 200 | 63 | 47 | ||
| 300 | 93 | 69 | ||
| 500 | 155 | 115 | ||
| 1200 | 360 | 270 | ||
| мадэль | Мантажная адлегласць | Поле зрокуH | Поле зроку В | |
| K516-1-A3 Стандартны тып |
80 | 10 | 8 | |
| 100 | 13 | 10 | ||
| 150 | 21 | 16 | ||
| 200 | 29 | 22 | ||
| 300 | 43 | 32 | ||
| 450 | 66 | 49 | ||

| мадэль | Працоўная адлегласць | Поле зроку H | Поле зроку В |
| K516-1-B1 Стандартны тып |
30 | 18 | 14 |
| 100 | 53 | 39 | |
| 200 | 101 | 75 | |
| 300 | 150 | 112 | |
| 500 | 245 | 184 | |
| 1200 | 575 | 435 |
| мадэль | Працоўная адлегласць | Поле зроку H | Поле зроку В |
| K516-1-B2 Стандартны тып |
75 | 18 | 13 |
| 100 | 23 | 18 | |
| 150 | 35 | 26 | |
| 200 | 47 | 35 | |
| 300 | 71 | 53 | |
| 400 | 94 | 70 |
Інструмент выяўлення алгарытму
Стандартны рэжым: абсталяваны мноствам інструментаў выяўлення, каб лёгка адпавядаць патрабаванням розных прыкладанняў.
Зона адценняў шэрага, якая адпавядае контурам


Вымярэнне шырыні каляровай вобласці


Наяўнасць/адсутнасць функцыі навучання шаблону


Параўнанне адценняў шэрага з падлікам кропак


Распазнаванне сімвалаў прысутнасці/адсутнасці колеру (OCR)


Вуглавое пазіцыянаванне Мэтавае пазіцыянаванне


Праверка паслядоўнасці правадоў кроку Навучанне AI



Выпадкі прымянення
Contour Matching: Ідэнтыфікаваць па розніцы формы

Проста зачыніце цэль, каб аўтаматычна вылучыць контур. Ён можа апрацоўваць ваганні яркасці і індывідуальныя адрозненні стану паверхні, якія складаныя для нармалізаваных метадаў карэляцыі.
Каляровая зона: вызначайце па памеры каляровай вобласці


На аснове зарэгістраванай каляровай вобласці кваліфікаваных прадуктаў разлічваецца адпаведнасць выяўленай мэты. Проста пстрыкніце мэтавы колер на малюнку, каб завяршыць вылучэнне колеру простым кіраваннем.
Наяўнасць/адсутнасць функцыі: ідэнтыфікуйце па колькасці пікселяў па краях


Ён можа ідэнтыфікаваць мэты з нефіксаванай формай або адрозненнямі ва ўмовах паверхні. Край ставіцца да кропак мяжы святла і цемры змены.
Зона адценняў шэрага: ідэнтыфікацыя па вызначаным узроўні яркасці


Вазьміце вобласць яркасці зарэгістраваных добрых прадуктаў у якасці эталона, каб вылічыць узгодненасць з мэтай выяўлення. Ён падыходзіць для ідэнтыфікацыі на аснове розніцы ў бляску і розніцы ў апрацоўцы паверхні.
Вымярэнне шырыні: ідэнтыфікацыя па шырыні паміж бакамі


Ён можа выявіць дэфармацыю або шырыню мэтавага аб'екта. Фактычныя памеры можна адлюстраваць з дапамогай функцыі маштабавання.
Вышыня: Ідэнтыфікацыя па розніцы вышынь


Ён можа вызначыць не толькі крок, але і шырыню штыфта. Фактычныя памеры можна адлюстраваць з дапамогай функцыі маштабавання.
Вуглавое пазіцыянаванне: ідэнтыфікуйце па вуглавым зрушэнні і зрушэнні


Ён можа вызначыць вуглавое зрушэнне і зрушэнне мэты ў зададзеным дыяпазоне.
Падлік кропак: ідэнтыфікуйце па колькасці кропак на мішэні


На аснове зарэгістраванай колькасці кропак кваліфікаваных прадуктаў ён правярае, ці адпавядае колькасць кропак выяўленай мэты.
Распазнаванне сімвалаў: ідэнтыфікуйце па адрозненнях у сімвалах, лічбах і датах


Ўстаноўка прылады
Замацуеце прыладу шрубамі M3 праз мантажны кранштэйн і іншыя механічныя часткі. Ён падтрымлівае вертыкальную і гарызантальную ўстаноўку, а спосаб мантажу можна выбраць у адпаведнасці з рэальнымі сцэнарыямі прымянення.

Прынцыповая схема падлучэння
