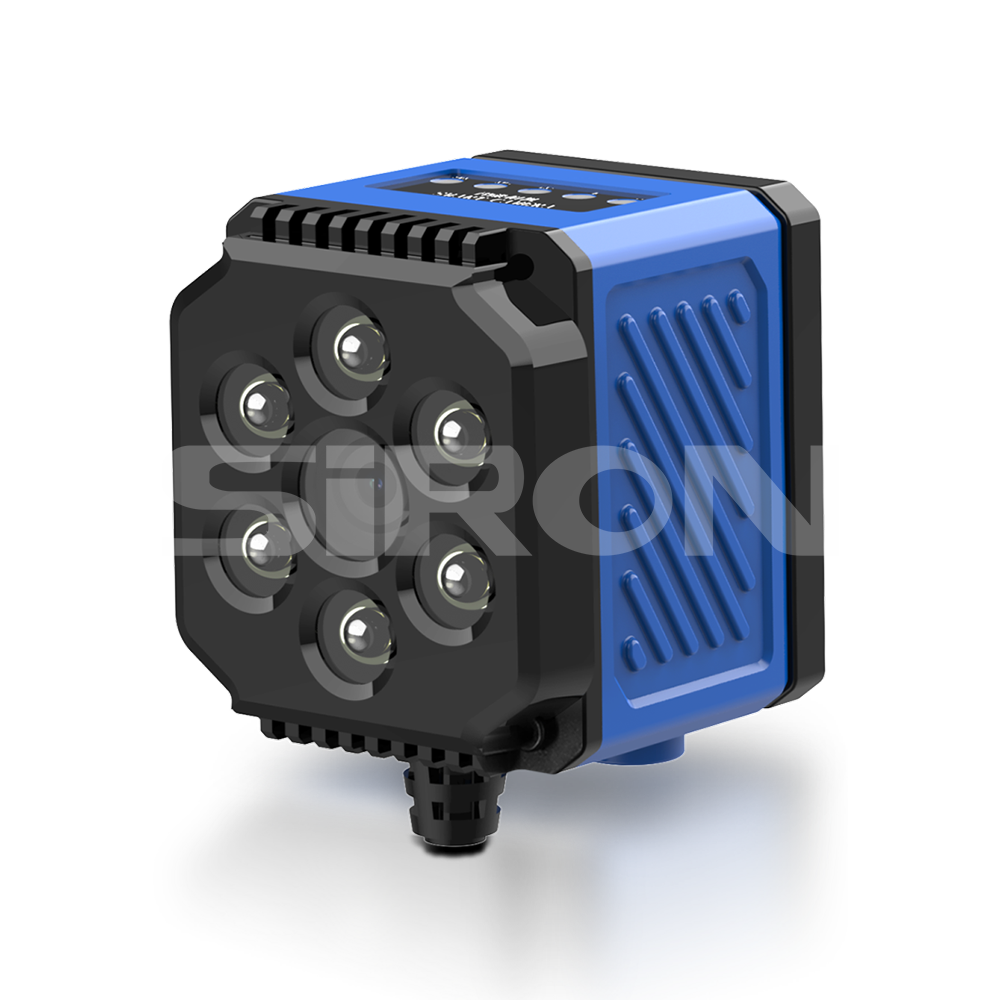

SiRON K516-1 Series AI Smart Camera

Om valg

300.000 pixel 1,3 megapixel

Model	Præstationsbeskrivelse		Model	Præstationsbeskrivelse
K516-1-A1	4,7 mm objektiv, farve		K516-1-B1	8 mm objektiv, sort/hvid
K516-1-A2	8 mm objektiv, farve		K516-1-B2	16 mm objektiv, sort/hvid
K516-1-A3	16 mm objektiv, farve

Tilbehør

Dimension

Beskrivelse af 8P strøm- og IO-kabel

Signalgrænsefladebeskrivelse
Pin nr.	Farve	Navn	Beskrivelse
Pin 1	Rød	DC24	Positiv strømforsyning
Pin 2	Sort	0V/COM	Negativ strømforsyning / I/O fælles terminal
Pin 3	Grøn	IN1	Kamera trigger input
Pin 4	Orange	UD1	Udgang 1
Pin 5	Gul	UD2	Udgang 2
Pind 6	Brun	UD3	Udgang 3
Pin 7	Blå	RS232RXD	Modtag data
Pin 8	Grå	RS232_TXD	Overfør data

Specifikationer (AI Smart Camera)

Model	K516-1-A1	K516-1-A2	K516-1-A3	K516-1-B1	K516-1-B2
Opløsning	640x⁴80			1280x960
Pixel	300.000 pixel			1,3 megapixel
Maksimal billedhastighed	60 fps			60 fps
Linse	4,7 mm	8 mm	16 mm	8 mm	16 mm
Pixel størrelse	3.744x3.744	3.744x3.744	3.744x3.744	3.744x3.744	3.744x3.744
Billedgenkendelse	Farve	Farve	Farve	Monokrom	Monokrom
Systemarkitektur	ARM 2GHz Quad-core processor
Hukommelse	2 GB DDR4
Opbevaring	32 GB EMMC
Digital i/O	Digital I/O-grænseflade; 1-kanals opto-isoleret GPI-indgang, 3-kanals opto-isoleret GPO-udgang, 1-kanals RS232 seriel port
Video output	LVDS-grænseflade
USB	1-kanals USB 2.0
Strømforsyning	DC 24V
Strømforbrug	12W
Objektiv interface	M12 Mekanisk Fokus
Lyskilde	Hvid lyskilde
LED-indikator	Power / Kør / Trigger / OK / NG
Algoritme funktion	Indbygget visionsalgoritme med Model-A-læring; understøtter detektering af frem/tilbagegående retning, tilstedeværelse/fravær, dimension, position og farvegenkendelse
Husmateriale	Aluminiumslegering
Beskyttelsesgrad	IP67
Omgivelsestemperatur	0-50 ℃
Miljøfugtighed	2 0 % ~ 9 5 % PH Ikke-kondenserende
Standard strøm- og IO-kabellængde	3m

Specifikationsparametre (berøringspanel)

Model	K516-1-M
Panelstørrelse	7 tommer
Opløsning	1024X600
Indikatorlys	PWR / Touch Display Lampe
Interface	LVDS/USB
Berøringstilstand	Resistiv
Volage	DC 12V
Magt	5W
Beskyttelsesgrad	IP40
Omgivelsestemperatur	0~50℃
Miljøfugtighed	20%~95% RH, Ikke-kondenserende
Åbningsstørrelse	260,2 mm X 179,8 mm
Vægt	450 g

Registreringsreference

Registrer kun OK-produkter og NG-produkter, og systemet kan automatisk justere til de ideelle indstillinger. Selvom der er ændringer i emner og miljø, skal du kun registrere nye emner yderligere. Systemet tilføjer automatisk detekteringsbetingelser uden kompliceret konfiguration eller installationsjusteringer.

Positionskorrektion: Korriger produktpositionen ved konturtilpasning. Højhastigheds-positionskorrektion: Ret produktet i X- og Y-retninger ved at søge efter sort-hvide målfunktioner.

Produktdetaljer

Strukturtegning

Detektionsområde karakteristisk diagram

Model	Monteringsafstand	SynsfeltH	Synsfelt V
K516-1-A1 Bredt synsfelt Type	30	25	19
	100	62	46
	200	118	90
	300	170	130
	500	285	210
	1200	660	490

Model	Monteringsafstand	SynsfeltH	Synsfelt V
K516-1-A2 Standard Type	40	14	11
	100	32	24
	200	63	47
	300	93	69
	500	155	115
	1200	360	270

Model	Monteringsafstand	SynsfeltH	Synsfelt V
K516-1-A3 Standard Type	80	10	8
	100	13	10
	150	21	16
	200	29	22
	300	43	32
	450	66	49

Model	Arbejdsafstand	Synsfelt H	Synsfelt V
K516-1-B1 Standard Type	30	18	14
	100	53	39
	200	101	75
	300	150	112
	500	245	184
	1200	575	435

Model	Arbejdsafstand	Synsfelt H	Synsfelt V
K516-1-B2 Standard Type	75	18	13
	100	23	18
	150	35	26
	200	47	35
	300	71	53
	400	94	70

Algoritme detektionsværktøj

Standardtilstand: Udstyret med en række registreringsværktøjer for nemt at opfylde forskellige applikationskrav.

Kontur matchende gråtoneområde

Farveområde Breddemåling

Skabelon Læringsfunktion Tilstedeværelse/Fravær

Blob Counting Grayscale Sammenligning

Color Presence/Fravær Character Recognition (OCR)

Vinkelpositionering Målpositionering

Pitch Wire Sequence Inspection AI Learning

Ansøgningssager

Konturtilpasning: Identificer ved formforskel

Du skal blot omslutte målet for automatisk at udtrække konturen. Den kan håndtere lysstyrkeudsving og individuelle overfladeforholdsforskelle, der er vanskelige for normaliserede korrelationsmetoder.

Farveområde: Identificer efter farveområdets størrelse

Baseret på det registrerede farveområde for kvalificerede produkter, beregnes konsistensen med det detekterede mål. Du skal blot klikke på målfarven i billedet for at fuldføre farveudtræk med nem betjening.

Funktion tilstedeværelse/fravær: Identificer ved kantpixelantal

Den kan identificere mål med ufikserede former eller forskelle i overfladeforhold. Kant refererer til grænsepunkterne for lys og mørke ændringer.

Gråtoneområde: Identifikation ved specificeret lysstyrkeniveau

Tag lysstyrkeområdet for registrerede gode produkter som benchmark for at beregne overensstemmelsen med detektionsmålet. Den er velegnet til identifikation baseret på glansforskel og overfladebehandlingsforskel.

Breddemål: Identifikation ved bredde mellem kanter

Det kan registrere vridning eller bredde af målobjektet. Den aktuelle dimension kan vises ved at bruge skaleringsfunktionen.

Tonehøjde: Identifikation ved tonehøjdeforskel

Den kan ikke kun registrere stigning, men også stiftbredde. Den aktuelle dimension kan vises ved at bruge skaleringsfunktionen.

Vinkelpositionering: Identificer ved vinkelforskydning og offset

Den kan identificere vinkelforskydningen og forskydningen af ​​målet inden for det specificerede område.

Blob Counting: Identificer ved antallet af klatter på målet

Baseret på den registrerede blob-mængde af kvalificerede produkter, kontrollerer den, om blob-nummeret for det detekterede mål er konsistent.

Tegngenkendelse: Identificer ved forskelle i tegn, tal og datoer

Installation af enhed

Fastgør enheden med M3 skruer via monteringsbeslaget og andre mekaniske dele. Den understøtter lodret og vandret installation, og monteringsmetoden kan vælges i henhold til aktuelle anvendelsesscenarier.

Skematisk tilslutningsdiagram
