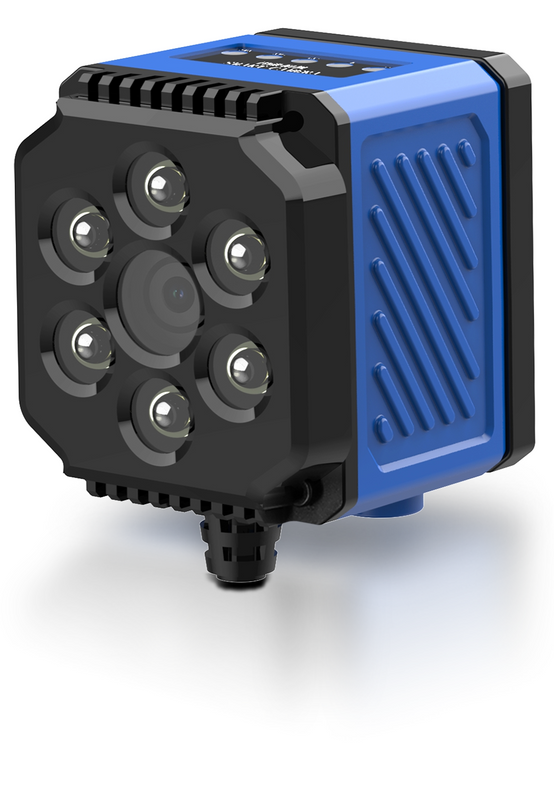

K516-1 시리즈
사이론
선택에 대해
300,000픽셀 1.3메가픽셀
| 모델 | 성능 설명 | 모델 | 성능 설명 | |
| K516-1-A1 | 4.7mm 렌즈, 컬러 | K516-1-B1 | 8mm 렌즈, 흑백 | |
| K516-1-A2 | 8mm 렌즈, 컬러 | K516-1-B2 | 16mm 렌즈, 흑백 | |
| K516-1-A3 | 16mm 렌즈, 컬러 |
부속품
차원
8P 전원 및 IO 케이블 설명
| 신호 인터페이스 설명 | |||
| 핀번호 | 색상 | 이름 | 설명 |
| 핀 1 | 빨간색 | DC24 | 양극 전원 공급 장치 |
| 핀 2 | 검은색 | 0V/COM | 마이너스 전원 / I/O 공통 단자 |
| 핀 3 | 녹색 | IN1 | 카메라 트리거 입력 |
| 핀 4 | 주황색 | 아웃1 | 출력 1 |
| 핀 5 | 노란색 | 아웃2 | 출력 2 |
| 핀 6 | 갈색 | 아웃3 | 출력 3 |
| 핀 7 | 파란색 | RS232RXD | 데이터 수신 |
| 핀 8 | 회색 | RS232_TXD | 데이터 전송 |
사양(AI 스마트 카메라)
| 모델 | K516-1-A1 | K516-1-A2 | K516-1-A3 | K516-1-B1 | K516-1-B2 |
| 해결 | 640x⁴80 | 1280x960 | |||
| 픽셀 | 300,000픽셀 | 1.3메가픽셀 | |||
| 최대 프레임 속도 | 60fps | 60fps | |||
| 렌즈 | 4.7mm | 8mm | 16mm | 8mm | 16mm |
| 픽셀 크기 | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 |
| 이미지 인식 | 색상 | 색상 | 색상 | 단색화 | 단색화 |
| 시스템 아키텍처 | ARM 2GHz 쿼드 코어 프로세서 | ||||
| 메모리 | 2GB DDR4 | ||||
| 저장 | 32GB EMMC | ||||
| 디지털 I/O | 디지털 I/O 인터페이스; 1채널 광절연 GPI 입력, 3채널 광절연 GPO 출력, 1채널 RS232 직렬 포트 | ||||
| 비디오 출력 | LVDS 인터페이스 | ||||
| USB | 1채널 USB2.0 | ||||
| 전원공급장치 | DC 24V | ||||
| 소비전력 | 12W | ||||
| 렌즈 인터페이스 | M12 기계식 초점 | ||||
| 광원 | 백색광원 | ||||
| LED표시기 | 전원 / 실행 / 트리거 / OK / NG | ||||
| 알고리즘 기능 | Model-A 학습 기능이 내장된 비전 알고리즘 정/역 방향, 존재/부재, 크기, 위치 및 색상 인식 지원 | ||||
| 하우징 소재 | 알루미늄 합금 | ||||
| 보호 등급 | IP67 | ||||
| 주변 온도 | 0-50℃ | ||||
| 환경 습도 | 2 0% ~ 9 5% PH 비응축 | ||||
| 표준 전원 및 IO 케이블 길이 | 3m | ||||
사양 매개변수(터치 패널)
| 모델 | K516-1-M |
| 패널 크기 | 7인치 |
| 해결 | 1024X600 |
| 표시 등 | PWR / 터치 디스플레이 램프 |
| 인터페이스 | LVDS/USB |
| 터치 모드 | 저항성 |
| 전압 | DC 12V |
| 힘 | 5W |
| 보호 등급 | IP40 |
| 주변 온도 | 0~50℃ |
| 환경 습도 | 20%~95% RH, 비응축 |
| 개구부 크기 | 260.2mmX179.8mm |
| 무게 | 450g |
등록 참고
OK 제품과 NG 제품만 등록하시면 시스템이 자동으로 이상적인 설정으로 조정됩니다. 공작물 및 환경이 변경되더라도 새로운 공작물을 추가로 등록하면 됩니다. 복잡한 구성이나 설치 조정 없이 시스템이 자동으로 감지 조건을 추가합니다.
위치 수정: 윤곽 매칭을 통해 제품 위치를 수정합니다. 고속 위치 보정: 대상 흑백 특징을 검색하여 X 및 Y 방향으로 제품을 보정합니다.
제품 세부정보
구조도
감지 범위 특성 다이어그램
| 모델 | 장착 거리 | 비전의 분야H | 시야 V | |
| K516-1-A1 광시야각형 |
30 | 25 | 19 | |
| 100 | 62 | 46 | ||
| 200 | 118 | 90 | ||
| 300 | 170 | 130 | ||
| 500 | 285 | 210 | ||
| 1200 | 660 | 490 | ||
| 모델 | 장착 거리 | 비전의 분야H | 시야 V | |
| K516-1-A2 표준형 |
40 | 14 | 11 | |
| 100 | 32 | 24 | ||
| 200 | 63 | 47 | ||
| 300 | 93 | 69 | ||
| 500 | 155 | 115 | ||
| 1200 | 360 | 270 | ||
| 모델 | 장착 거리 | 비전의 분야H | 시야 V | |
| K516-1-A3 표준형 |
80 | 10 | 8 | |
| 100 | 13 | 10 | ||
| 150 | 21 | 16 | ||
| 200 | 29 | 22 | ||
| 300 | 43 | 32 | ||
| 450 | 66 | 49 | ||
| 모델 | 작동 거리 | 시야 H | 시야 V |
| K516-1-B1 표준형 |
30 | 18 | 14 |
| 100 | 53 | 39 | |
| 200 | 101 | 75 | |
| 300 | 150 | 112 | |
| 500 | 245 | 184 | |
| 1200 | 575 | 435 |
| 모델 | 작동 거리 | 시야 H | 시야 V |
| K516-1-B2 표준형 |
75 | 18 | 13 |
| 100 | 23 | 18 | |
| 150 | 35 | 26 | |
| 200 | 47 | 35 | |
| 300 | 71 | 53 | |
| 400 | 94 | 70 |
알고리즘 탐지 도구
표준 모드: 다양한 애플리케이션 요구 사항을 쉽게 충족할 수 있는 다양한 감지 도구가 장착되어 있습니다.
윤곽 일치 회색조 영역
색 영역 너비 측정
템플릿 학습 기능 유무
얼룩 계산 그레이스케일 비교
색상 유무 문자 인식(OCR)
각도 포지셔닝 타겟 포지셔닝
피치 와이어 시퀀스 검사 AI 학습
적용사례
윤곽 매칭 : 형상 차이로 식별
윤곽선을 자동으로 추출하려면 대상을 둘러싸기만 하면 됩니다. 정규화된 상관 방법으로는 어려운 밝기 변동 및 개별 표면 상태 차이를 처리할 수 있습니다.
색상 영역: 색상 영역 크기로 식별
적격 제품의 등록된 색상 영역을 기준으로 감지된 목표와의 일치도를 계산합니다. 이미지에서 대상 색상을 클릭하기만 하면 간단한 조작으로 색상 추출이 완료됩니다.
특징 유무: 가장자리 픽셀 수로 식별
모양이 고정되지 않거나 표면 상태가 다른 대상을 식별할 수 있습니다. Edge는 밝고 어두운 변화의 경계점을 말합니다.
그레이스케일 영역: 지정된 밝기 수준으로 식별
등록된 양품의 밝기 영역을 벤치마크로 삼아 검출 대상과의 일관성을 계산합니다. 광택차이와 표면처리차이로 식별하는데 적합합니다.
폭 측정 : 가장자리 사이의 폭으로 식별
대상 물체의 뒤틀림이나 너비를 감지할 수 있습니다. 스케일링 기능을 이용하여 실제 치수를 표시할 수 있습니다.
피치: 피치 차이로 식별
피치뿐만 아니라 핀 폭도 감지할 수 있습니다. 스케일링 기능을 이용하여 실제 치수를 표시할 수 있습니다.
각도 위치 지정: 각도 정렬 불량 및 오프셋으로 식별
지정된 범위 내에서 대상의 각도 정렬 불량 및 오프셋을 식별할 수 있습니다.
Blob 계산: 대상의 Blob 수로 식별
등록된 적격 제품의 Blob 수량을 기준으로 탐지된 대상의 Blob 번호가 일치하는지 확인합니다.
문자 인식: 문자, 숫자, 날짜의 차이로 식별
장치 설치
장착 브래킷 및 기타 기계 부품을 통해 M3 나사로 장치를 고정하십시오. 수직 및 수평 설치를 지원하며 실제 적용 시나리오에 따라 장착 방법을 선택할 수 있습니다.
연결 회로도
