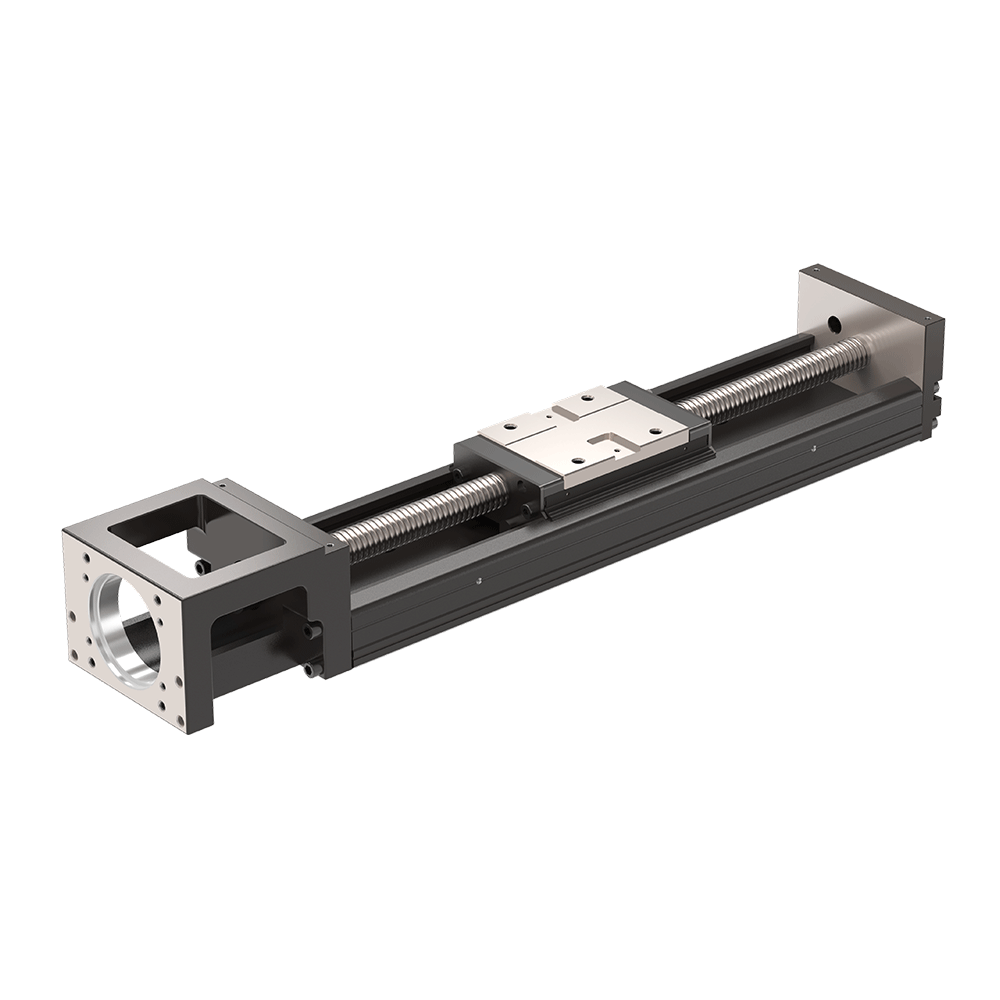

M369-86
シロン
9001909090
選考について
選定例：M369-86-10C-340A1-F0S0：M369シリーズ、サイズ86mm、リード10mm、精密級一般、ボディ長さ340mm、標準スライドシート1枚、モータ直結、カバーなし、リミットボディのみ
注：光電スイッチが必要な場合は別途ご注文ください。
製品仕様
| モデル | M369-86シリーズ |
|||||||||
| トラックの長さ | 340 | 440 | 540 | 640 | 740 | 940 | ||||
| 精度等級 | 定位の再現性 |
精度 | ±0.003 | ±0.003 | ±0.003 | |||||
| 一般レベル | ±0.01 | ±0.01 | ±0.01 | |||||||
| 位置決め精度 | 精度 | ±0.025 | ±0.030 | ±0.040 | ||||||
| 歩行の平行度 | 精度 | ±0.015 | ±0.020 | ±0.030 | ||||||
| 最大始動トルク | 15 | 17 | 25 | |||||||
| 一般レベル | 10 | 10 | 10 | |||||||
| 最高速度 | ボールねじのリード | 10;20 | ||||||||
スピード |
精度 | 740(1480)**导程20mm時、详见“(0”里のパラメータ) | 610(1220) | |||||||
| 一般レベル | 520(1050) | 430(870) | ||||||||
| ボールねじ | 呼び外径 | 精密・一般レベル | 16 | |||||||
| 鉛 | 精密・一般レベル | 10(20) | ||||||||
基本動定格荷重 |
精度 | 7144(4645) | ||||||||
| 一般レベル | 6429(4175) | |||||||||
| 基本静定格荷重 | 精度 | 12642(7655) | ||||||||
| 一般レベル | 11387(6889) | |||||||||
| 負荷仕様 | リニアスライド | 基本動定格荷重 | 精密・一般レベル | スライドA | 31458 | |||||
| スライドS | 21051 | |||||||||
| 基本静定格荷重 | 精密・一般レベル | スライドA | 50764 | |||||||
スライドS |
29475 | |||||||||
| 静的許容モーメント | TltM₂ (Nm) | スライド A1 |
622 | |||||||
スライドA2 |
3050 | |||||||||
スライドS1 |
228 | |||||||||
スライド S2 |
1309 | |||||||||
| ヨー M,(Nm) | スライド A1 |
622 | ||||||||
スライドA2 |
3050 | |||||||||
スライドS1 |
228 | |||||||||
スライド S2 |
1309 | |||||||||
| ヨーマー(Nm) | スライド A1 |
1507 | ||||||||
スライドA2 |
3014 | |||||||||
スライドS1 |
847 | |||||||||
スライド S2 |
1694 | |||||||||
| ホームセンサー | 外 | K017-A6(オプション) | ||||||||
