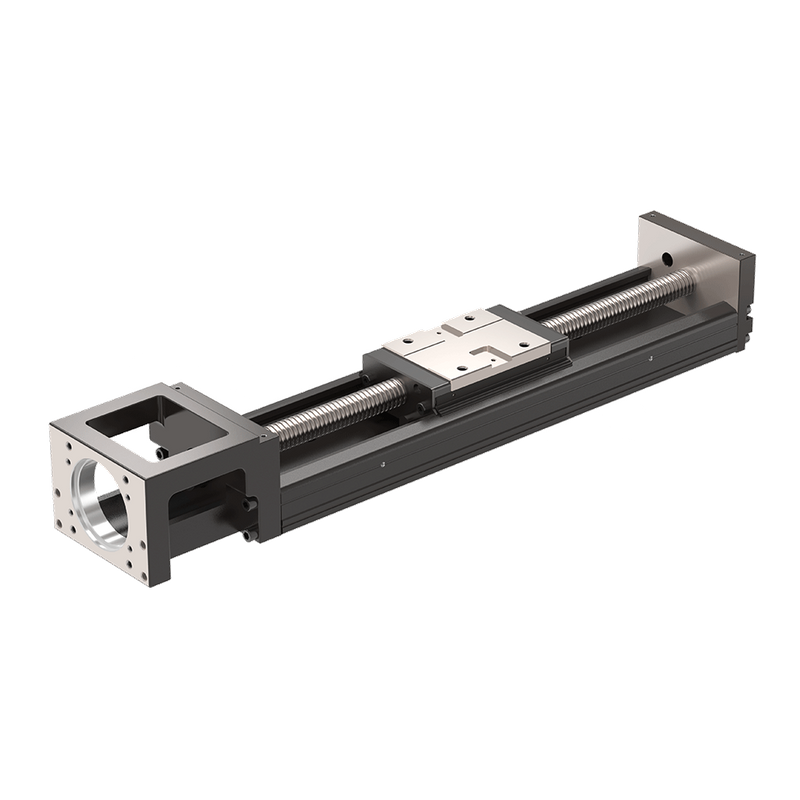

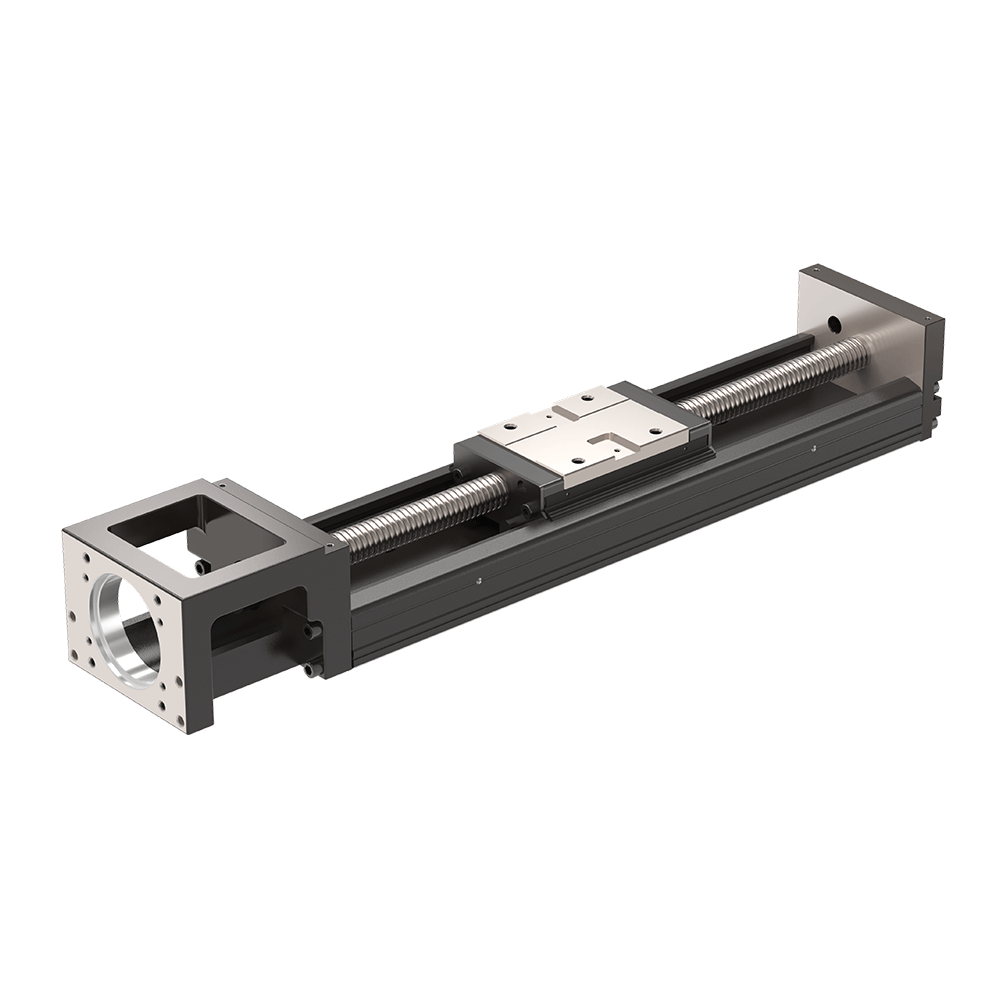

SiRON M369-86 yksiakselinen liukupöytä

Ominaisuudet:

*Pullaruuvin ja rullaavan ohjauskiskon toiminnan integrointiVältä perinteistä sovellusvalintaa, asennusta, virheenkorjauskompleksia Muuta, vievät suuren tilan puutteet.

*Ohjalaakerijärjestelmä koostuu karkaistuista teräskuulista molemmilla puolilla Goottilainen kaksoiskaarinen ratakoostumus, teräspallo
ja rulla. Telan kosketuskulma on 45° varmistaakseen, että neljä suuntaa ovat samat kantokyky

*Runko ottaa U-muotoisen osan ja elementtianalyysin optimoinnin, jotta tuotteella on korkea jäykkyys ja
solmu Kompakti rakenne, kevyet ominaisuudet.

Määrä:
Saatavuus:





Tiedustella Lisää koriin PDF-vienti

Malli:
M369-86
Merkki:
SiRON
Koodi:
9001909090

86mm pohja 5mm johto Radan pituus 440 mm Radan pituus 340 mm Radan pituus 540 mm

Tuotteen kuvaus

Tietoja valinnasta

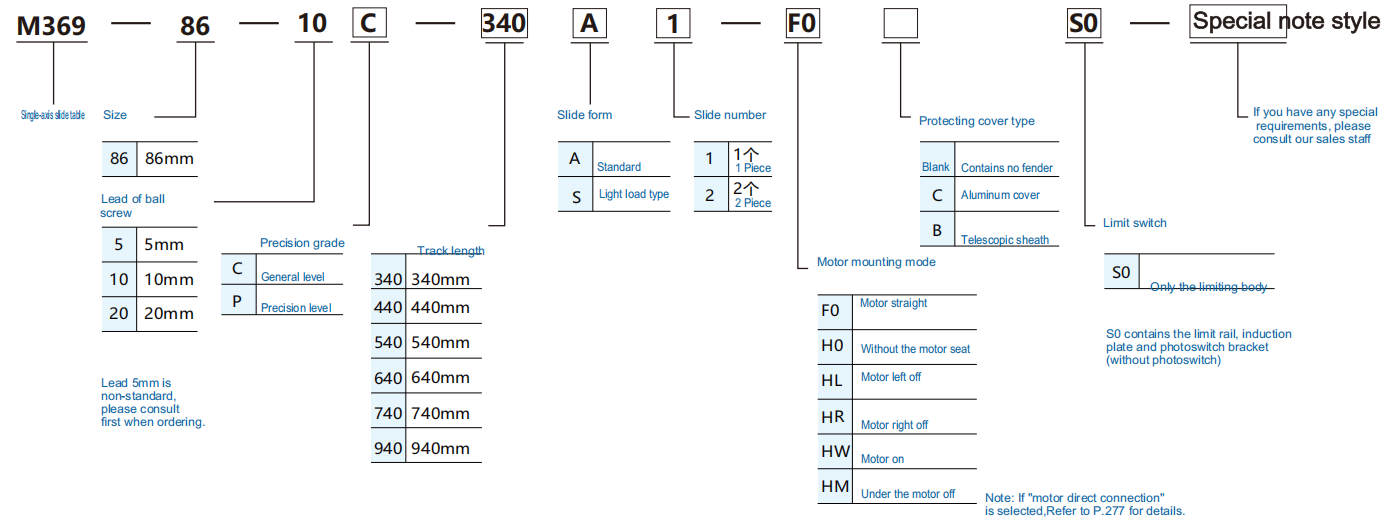

Esimerkki valinnasta: M369-86-10C-340A1-F0S0: M369-sarja, koko 86 mm, lyijy 10 mm, tarkkuusluokka yleinen, rungon pituus 340 mm, vakioliukuistuin 1, moottorin suora liitäntä, ei kantta, vain rajarunko

Huomautus: Jos tarvitset valokytkimiä, tilaa ne erikseen.

Tuotteen erittely

Malli					M369-86 sarja
Raidan pituus					340	440	540	640	740	940
Tarkkuusluokka	Lokalisoinnin toistettavuus	Tarkkuus			±0,003				±0,003	±0,003
		Yleinen taso			±0,01				±0,01	±0,01
	Paikannustarkkuus	Tarkkuus			±0,025				±0,030	±0,040
	Kävelyn rinnakkaisuus	Tarkkuus			±0,015				±0,020	±0,030
	Suurin käynnistysmomentti				15				17	25
		Yleinen taso			10				10	10
Suurin nopeus	Palloruuvin johto				10;20
	Nopeus	Tarkkuus			740(1480)**导程20mm时，详见'(0'里的参数					610(1220)
		Yleinen taso			520(1050)					430(870)
	Palloruuvi	Nimellinen ulkohalkaisija	Tarkkuus/yleinen taso		16
		Johtaa	Tarkkuus/yleinen taso		10(20)
		Perusdynaaminen kuormitusluokitus	Tarkkuus		7144(4645)
			Yleinen taso		6429(4175)
		Staattinen peruskuormitusluokitus	Tarkkuus		12642(7655)
			Yleinen taso		11387(6889)
Lataa spesifisesti	Lineaarinen liukumäki	Perusdynaaminen kuormitusluokitus	Tarkkuus/yleinen taso	Dia A	31458
				Dia S	21051
		Staattinen peruskuormitusluokitus	Tarkkuus/yleinen taso	Dia A	50764
				Dia S	29475
		Sallittu staattinen momentti	TltM₂ (Nm)	Dia A1	622
				Dia A2	3050
				Dia S1	228
				Dia S2	1309
			Yaw M, (Nm)	Dia A1	622
				Dia A2	3050
				Dia S1	228
				Dia S2	1309
			Yaw Ma (Nm)	Dia A1	1507
				Dia A2	3014
				Dia S1	847
				Dia S2	1694
Kodin anturi		Ulkopuolella			K017-A6 (valinnainen)
