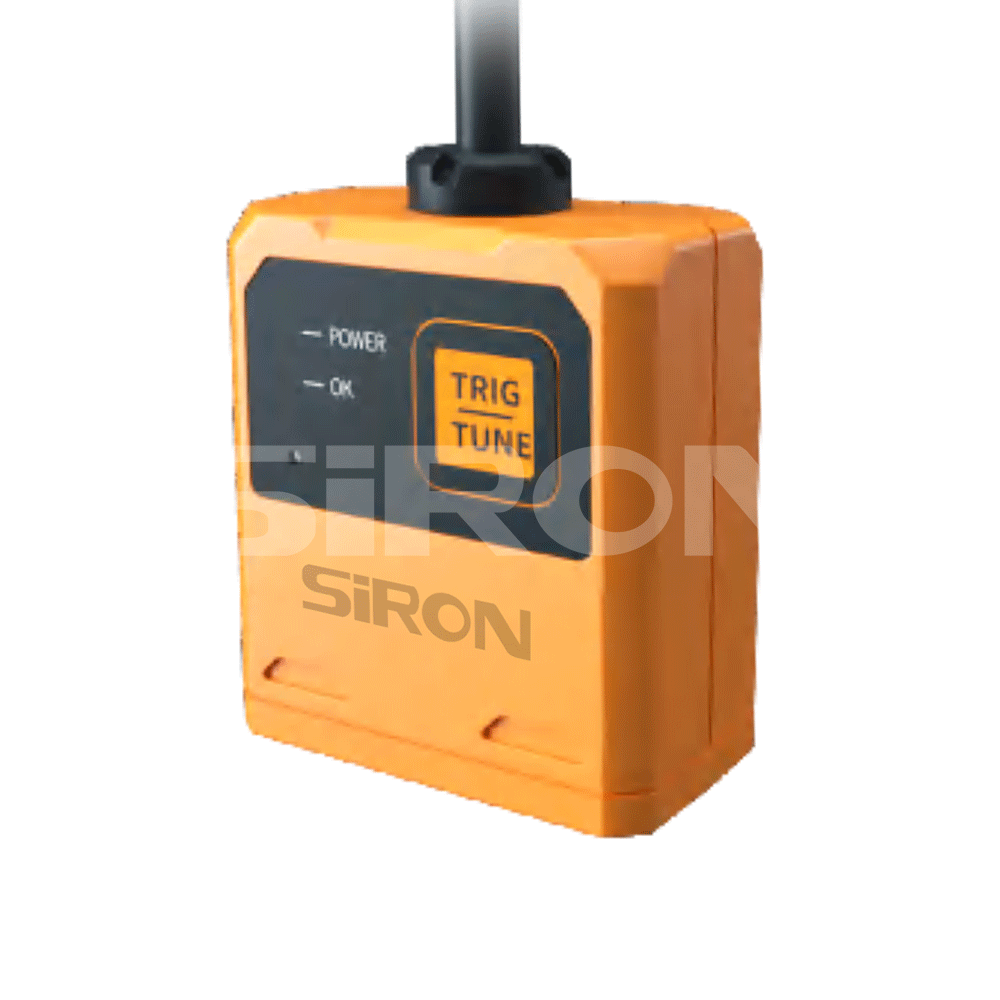

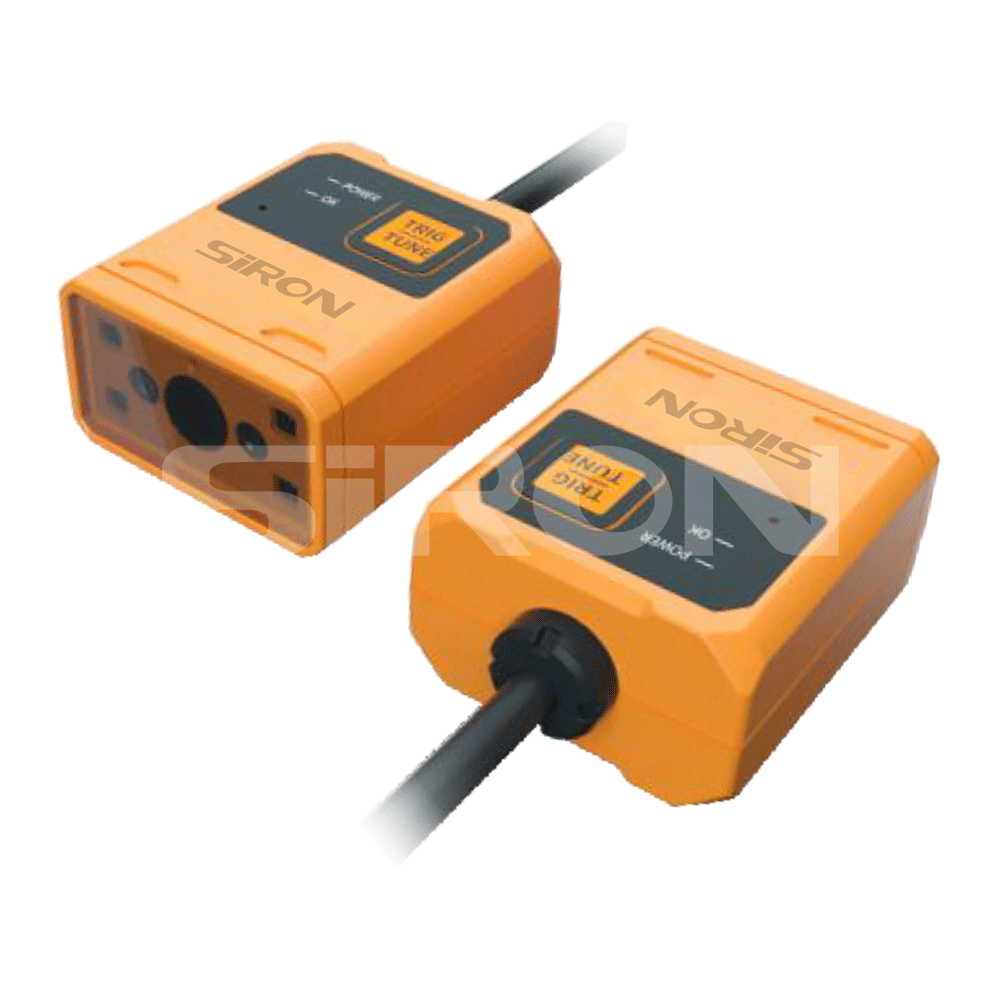

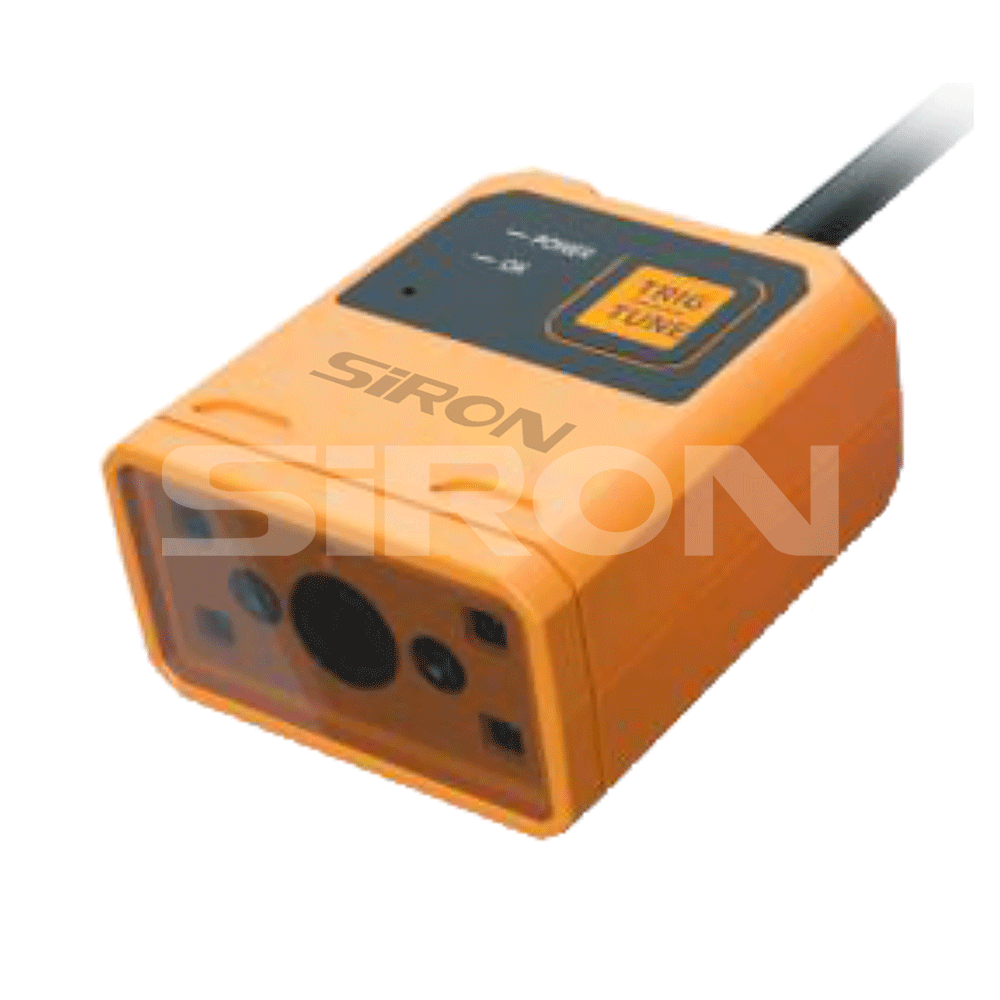

SiRON K510-1 Series เครื่องอ่านบาร์โค้ดอัจฉริยะขนาดกะทัดรัดราคาประหยัด

เกี่ยวกับการเลือก

ตัวอย่างการเลือก: K510-1-2 แสดงถึงเครื่องอ่านโค้ดอัจฉริยะขนาดกะทัดรัดราคาประหยัดรุ่น K510-1 ที่มาพร้อมกับแหล่งกำเนิดแสงสีขาว การถ่ายภาพระยะใกล้ ฟังก์ชันโพลาไรซ์ 1280×800 พิกเซล และโฟกัสคงที่

การอ้างอิงการเลือก:

ความละเอียด: 1280×800

รหัส	แหล่งกำเนิดแสง	พิมพ์	โพลาไรซ์	พิกเซล	โหมดการฟู่
1	สีขาว	ปิดช่วง	ไม่โพลาไรซ์	1280x800	โฟกัสคงที่
2	สีขาว	ปิดช่วง	โพลาไรซ์	1280x800	โฟกัสคงที่
3	สีแดง	ปิดช่วง	ไม่โพลาไรซ์	1280x800	โฟกัสคงที่
4	สีแดง	ปิดช่วง	โพลาไรซ์	1280x800	โฟกัสคงที่
5	สีขาว	มาตรฐาน	ไม่โพลาไรซ์	1280x800	โฟกัสคงที่
6	สีขาว	มาตรฐาน	โพลาไรซ์	1280x800	โฟกัสคงที่

รหัส	แหล่งกำเนิดแสง	พิมพ์	โพลาไรซ์	พิกเซล	โหมดโฟกัส
7	สีแดง	มาตรฐาน	ไม่โพลาไรซ์	1280x800	โฟกัสคงที่
8	สีแดง	มาตรฐาน	โพลาไรซ์	1280x800	โฟกัสคงที่
9	สีขาว	ความหนาแน่นสูง	ไม่โพลาไรซ์	1280x800	โฟกัสคงที่
10	สีขาว	ความหนาแน่นสูง	โพลาไรซ์	1280x800	โฟกัสคงที่
11	สีแดง	ความหนาแน่นสูง	ไม่โพลาไรซ์	1280x800	โฟกัสคงที่
12	สีแดง	ความหนาแน่นสูง	โพลาไรซ์	1280x800	โฟกัสคงที่

เครื่องประดับ

มิติ

อินเทอร์เฟซและคำจำกัดความของลวดหลวม

อินเทอร์เฟซอุปกรณ์คือตัวเชื่อมต่อ DB15 และคำจำกัดความสัญญาณพินเฉพาะแสดงในรูปด้านล่าง

พิน 1	วีซีซี	พิน 5	LINE_IN1	พิน 9	วีบัส	พิน 13	LINE_IN2
พิน 2	RS232_TXD	พิน 6	ENET_TX+	พิน 10	LINE_OUT2	พิน 14	ENET_TX-
พิน 3	RS232_RXD	พิน 7	ENET_RX-	พิน 11	ด-	พิน 15	ENET_RX+
พิน 4	จีเอ็นดี	พิน 8	LINE_OUT1	พิน 12	ดี+	/	/

ข้อมูลจำเพาะ

พิมพ์	รุ่นมาตรฐาน (180 มม.)	ระยะใกล้ (100 มม.)	ชนิดความหนาแน่นสูง (50 มม.)
ปณิธาน	1280x800
อัตราเฟรม	60
สี / ขาวดำ：	ขาวดำ
ชัตเตอร์	ทั่วโลก
เวลารับสัมผัสเชื้อ	20μs~100000μs
ขนาดพิกเซล	3μmx3μm
โหมดโฟกัส	โฟกัสคงที่ (ทางยาวโฟกัส 5 มม.)
การอ่านพารามิเตอร์	รหัส 39 (5 ​​ล้าน): 85~220 มม. รหัส 128 (10 ล้าน): 51 ~ 415 มม. รหัส QR (15 ล้าน): 42 ~ 313 มม. Data Matrix (10 ล้าน): 60 ~ 150 มม.	รหัส 39 (3 ล้าน): 58 ~ 112 มม. รหัส 128 (10 ล้าน): 30 ~ 205 มม. QR Code (10 ล้าน): 30 ~ 167 มม. Data Matrix (5 ล้าน): 55 ~ 80 มม.	รหัส 39 (3 ล้าน): 30 ~ 60 มม. รหัส 128 (10 ล้าน): 40 ~ 122 มม. รหัส QR (5 ล้าน): 30 ~ 80 มม. Data Matrix (5 ล้าน): 35 ~ 74 มม.
ประเภทบาร์โค้ด	บาร์โค้ด 1D: Code39,Code93,Code128, EAN-8, EAN-13, Interleaved 2 จาก 5, UPCA, UPAE, Pharmacode, CODABAR บาร์โค้ด 2D: Micro QR,QR code,DataMatrix,MaxiCode,Aztec บาร์โค้ดแบบซ้อน: PDF417
การระบุตำแหน่ง	จุดไฟสีเขียว 2 ดวงแสดงถึงพื้นที่ตำแหน่งการสแกนส่วนกลาง
ตัวบ่งชี้สถานะ	ไฟ LED แสดงสถานะ 2 ดวง (สถานะการถอดรหัส สถานะพลังงาน) และเสียงกริ่ง
โพลารอยด์	รองรับโพลาไรซ์
แหล่งกำเนิดแสง	สามารถเลือกแหล่งกำเนิดแสงสีแดง / ขาวได้
การควบคุมอินพุต	อินพุตแบบไม่แยกสองช่องสัญญาณ
การควบคุมเอาท์พุท	เอาต์พุตแบบไม่แยกสองช่องสัญญาณ
โปรโตคอลการสื่อสาร	เซิร์ฟเวอร์ TCP、ไคลเอ็นต์ TCP、ModBus TCP、ModBus RTU、Profinet、อีเธอร์เน็ต/IP、MELSEC/SLMP、ครีบ、อนุกรม
อินเตอร์เฟซการสื่อสาร	RS232、RJ45、ยูเอสบี
กำลังไฟเข้า	24V DC/ยูเอสบี 5V
การใช้พลังงาน	5W
มิติโดยรวม	49×25x42.5มม
น้ำหนัก	ประมาณ 80ก
อุณหภูมิในการทำงาน	0 ~ 45 ℃
อุณหภูมิในการจัดเก็บ	-20~70℃
ความชื้น	5 % ~ 9 5 % RH (ไม่ควบแน่น)
ระดับการป้องกัน	IP54

การเขียนแบบโครงสร้าง

ระยะการทำงาน (มม.)	แนวนอน (มม.)	แนวตั้ง (มม.)	ความแม่นยำของพิกเซล 1D	ความแม่นยำของพิกเซล 2D
30	22	14	0.021	0.034
50	38	24	0.036	0.059
100	76	38	0.071	0.119
150	115	72	0.108	0.18
200	153	96	0.143	0.239
300	230	144	0.216	0.359

แผนผังมุมมองแนวนอน (HFOV)

ตัวอย่างบาร์โค้ดที่อ่านได้
