K510-1
SiRON
A proposito di selezione

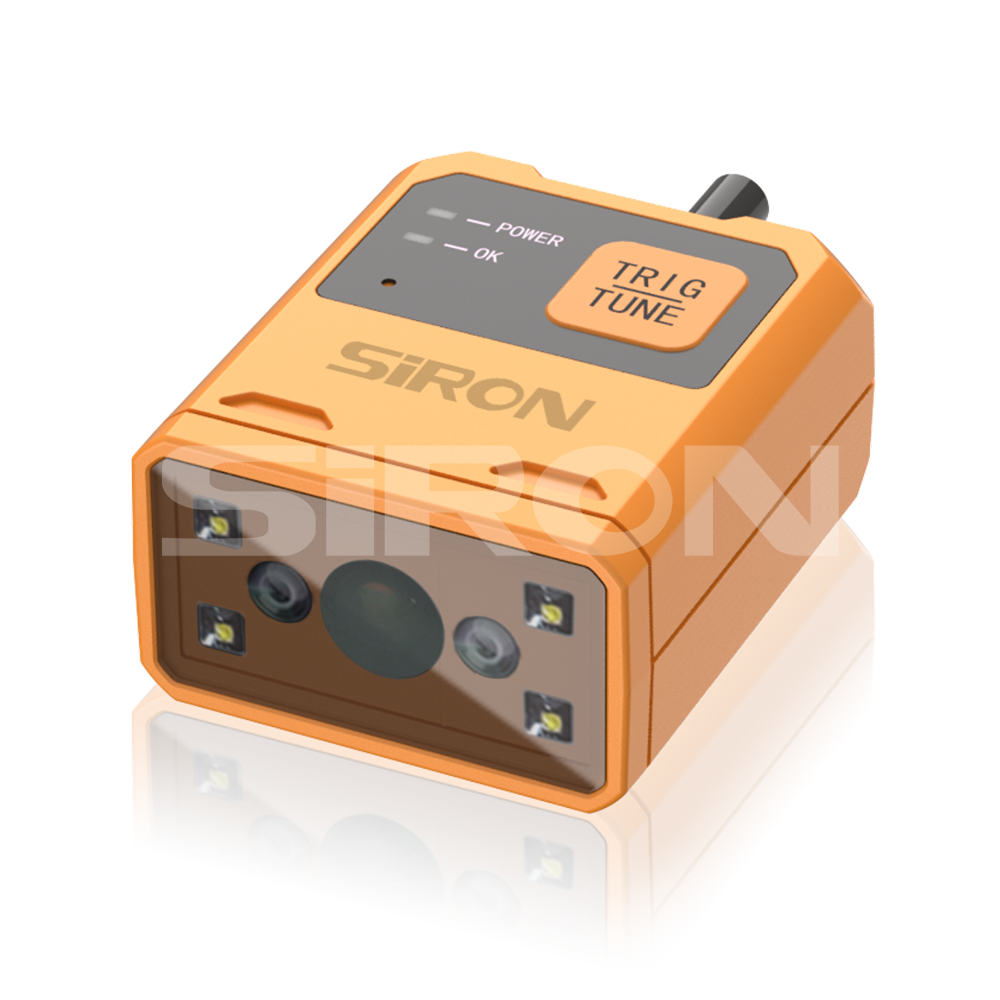

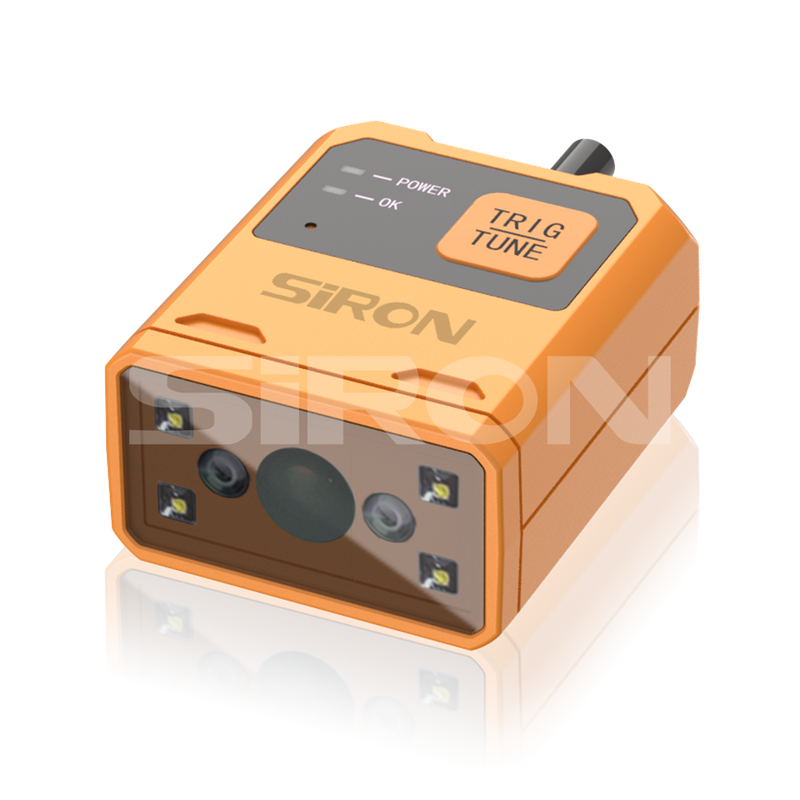

Esempio di selezione: K510-1-2Rappresenta il lettore di codici intelligente compatto ed economico della serie K510-1, dotato di sorgente di luce bianca, scatto a breve distanza, funzione di polarizzazione, 1280×800 pixel e messa a fuoco fissa.
Riferimento alla selezione:
Risoluzione: 1280×800
| Codice | Sorgente luminosa | Tipo | Polarizzazione | Pixel | Modalità di cottura |
| 1 | bianco | distanza ravvicinata | non polarizzato | 1280x800 | messa a fuoco fissa |
| 2 | bianco | distanza ravvicinata | polarizzazione | 1280x800 | messa a fuoco fissa |
| 3 | rosso | distanza ravvicinata | non polarizzato | 1280x800 | messa a fuoco fissa |
| 4 | rosso | distanza ravvicinata | polarizzazione | 1280x800 | messa a fuoco fissa |
| 5 | bianco | standard | non polarizzato | 1280x800 | messa a fuoco fissa |
| 6 | bianco | standard | polarizzazione | 1280x800 | messa a fuoco fissa |
| Codice | Sorgente luminosa | Tipo | Polarizzazione | Pixel | Modalità di messa a fuoco |
| 7 | rosso | standard | non polarizzato | 1280x800 | messa a fuoco fissa |
| 8 | rosso | standard | polarizzazione | 1280x800 | messa a fuoco fissa |
| 9 | bianco | ad alta densità | non polarizzato | 1280x800 | messa a fuoco fissa |
| 10 | bianco | ad alta densità | polarizzazione | 1280x800 | messa a fuoco fissa |
| 11 | rosso | ad alta densità | non polarizzato | 1280x800 | messa a fuoco fissa |
| 12 | rosso | ad alta densità | polarizzazione | 1280x800 | messa a fuoco fissa |
Accessori
Dimensione
Definizione di interfaccia e filo sciolto
L'interfaccia del dispositivo è un connettore DB15 e la definizione specifica del segnale pin è mostrata nella figura seguente.
| Perno 1 | VCC | Perno 5 | LINEA_IN1 | Perno 9 | VBUS | Perno 13 | LINEA_IN2 |
| Perno 2 | RS232_TXD | Perno 6 | ENET_TX+ | Perno 10 | LINE_OUT2 | Perno 14 | ENET_TX- |
| Perno 3 | RS232_RXD | Perno 7 | ENET_RX- | Perno 11 | D- | Perno 15 | ENET_RX+ |
| Perno 4 | TERRA | Perno 8 | LINE_OUT1 | Perno 12 | D+ | / | / |
Specifiche
| Tipo | Tipo standard (180 mm) | Distanza ravvicinata (100 mm) | Tipo ad alta densità (50 mm) |
| Risoluzione | 1280x800 | ||
| Frequenza fotogrammi | 60 | ||
| Colore/Monocromatico: | Monocromo | ||
| Otturatore | Globale | ||
| Tempo di esposizione | 20μs~100000μs | ||
| Dimensione pixel | 3μmx3μm | ||
| Modalità di messa a fuoco | Messa a fuoco fissa (lunghezza focale 5 mm) | ||
| Lettura dei parametri | Codice 39（5 mil）：85~220mm Codice 128（10 mil）：51~415mm Codice QR（15 mil）：42~313mm Data Matrix（10 mil）：60~150mm |
Codice 39（3 mil）：58~112mm Codice 128（10 mil）：30~205mm Codice QR（10 mil）：30~167mm Data Matrix（5 mil）：55~80mm |
Codice 39（3 mil）：30~60mm Codice 128（10 mil）：40~122mm Codice QR（5 mil）：30~80mm Data Matrix（5 mil）：35~74mm |
| Tipo di codice a barre | Codice a barre 1D: Code39, Code93, Code128, EAN-8, EAN-13, Interleaved 2 di 5, UPCA, UPAE, Pharmacode, CODABAR Codice a barre 2D: Micro QR, QR code, DataMatrix, MaxiCode, Aztec Stacked Barcode: PDF417 |
||
| Indicazione della posizione | 2 punti luminosi verdi indicano l'area centrale della posizione di scansione | ||
| Indicazione dello stato | 2 LED di stato (stato di decodifica, stato di alimentazione) e buzzer | ||
| Polaroid | Polarizzazione supportata | ||
| Sorgente luminosa | Sorgente luminosa rossa/bianca opzionale | ||
| Controllo dell'ingresso | Ingresso non isolato a due canali | ||
| Controllo dell'uscita | Uscita non isolata a due canali | ||
| Protocollo di comunicazione | Server TCP, client TCP, ModBus TCP, ModBus RTU, Profinet, Ethernet/IP, MELSEC/SLMP, Fins, seriale | ||
| Interfaccia di comunicazione | RS232, RJ45, USB | ||
| Ingresso alimentazione | 24 V CC/USB 5 V | ||
| Consumo energetico | 5 W | ||
| Dimensione complessiva | 49×25×42,5 mm | ||
| Peso | Circa 80 g | ||
| Temperatura operativa | 0~45℃ | ||
| Temperatura di conservazione | -20~70℃ | ||
| Umidità | 5% ~ 9,5% UR (senza condensa) | ||
| Classe di protezione | IP54 | ||
Disegno della struttura
| Distanza di lavoro (mm) | Orizzontale (mm) | Verticale (mm) | Precisione dei pixel 1D | Precisione dei pixel 2D |
| 30 | 22 | 14 | 0.021 | 0.034 |
| 50 | 38 | 24 | 0.036 | 0.059 |
| 100 | 76 | 38 | 0.071 | 0.119 |
| 150 | 115 | 72 | 0.108 | 0.18 |
| 200 | 153 | 96 | 0.143 | 0.239 |
| 300 | 230 | 144 | 0.216 | 0.359 |
Diagramma schematico del campo visivo orizzontale (HFOV).
Esempi di codici a barre leggibili
