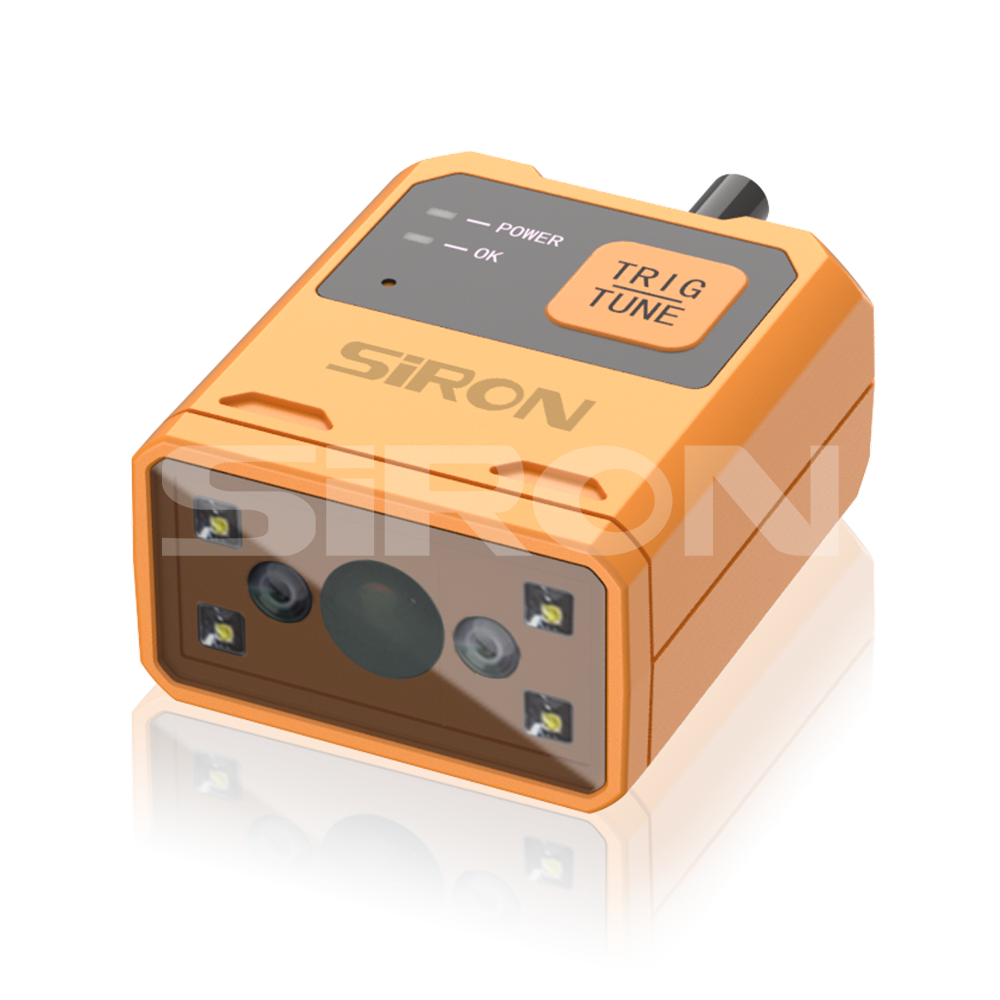

K510-1
SiRON
Om valg

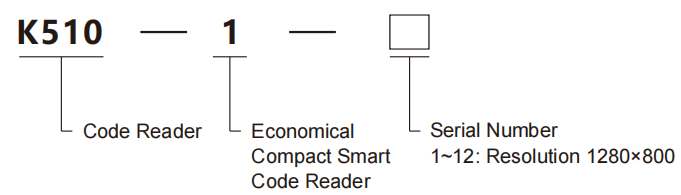

Valgeksempel: K510-1-2Den repræsenterer K510-1-seriens økonomiske kompakte smartkodelæser, udstyret med hvid lyskilde, kortdistanceoptagelse, polarisationsfunktion, 1280×800 pixels og fast fokus.
Udvælgelsesreference:
Opløsning: 1280×800
| Kode | Lyskilde | Type | Polarisering | Pixel | Foousing-tilstand |
| 1 | hvid | tæt rækkevidde | ikke-polariseret | 1280x800 | fast fokus |
| 2 | hvid | tæt rækkevidde | polarisering | 1280x800 | fast fokus |
| 3 | rød | tæt rækkevidde | ikke-polariseret | 1280x800 | fast fokus |
| 4 | rød | tæt rækkevidde | polarisering | 1280x800 | fast fokus |
| 5 | hvid | standard | ikke-polariseret | 1280x800 | fast fokus |
| 6 | hvid | standard | polarisering | 1280x800 | fast fokus |
| Kode | Lyskilde | Type | Polarisering | Pixel | Fokuseringstilstand |
| 7 | rød | standard | ikke-polariseret | 1280x800 | fast fokus |
| 8 | rød | standard | polarisering | 1280x800 | fast fokus |
| 9 | hvid | høj tæthed | ikke-polariseret | 1280x800 | fast fokus |
| 10 | hvid | høj tæthed | polarisering | 1280x800 | fast fokus |
| 11 | rød | høj tæthed | ikke-polariseret | 1280x800 | fast fokus |
| 12 | rød | høj tæthed | polarisering | 1280x800 | fast fokus |

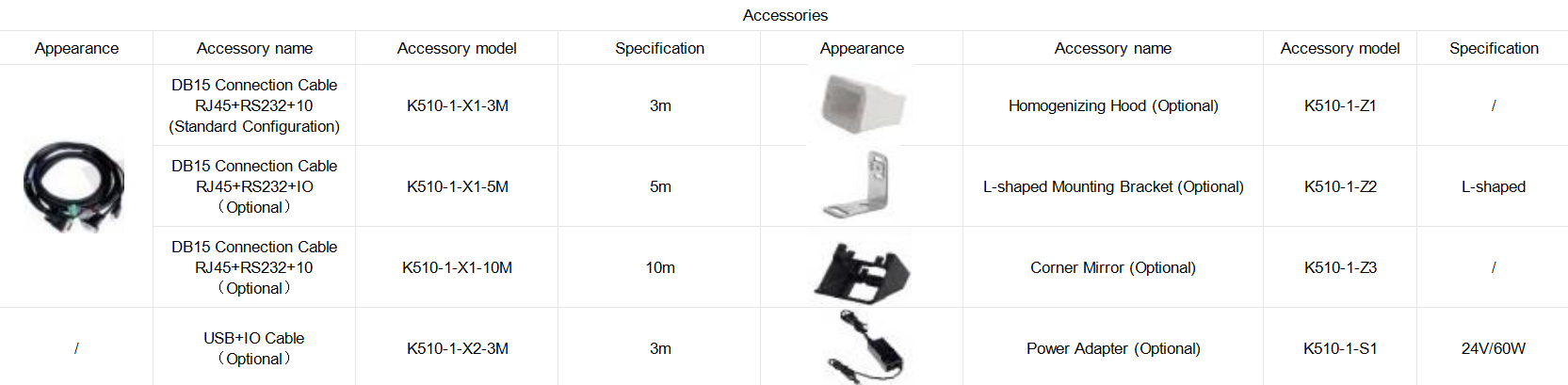

Tilbehør

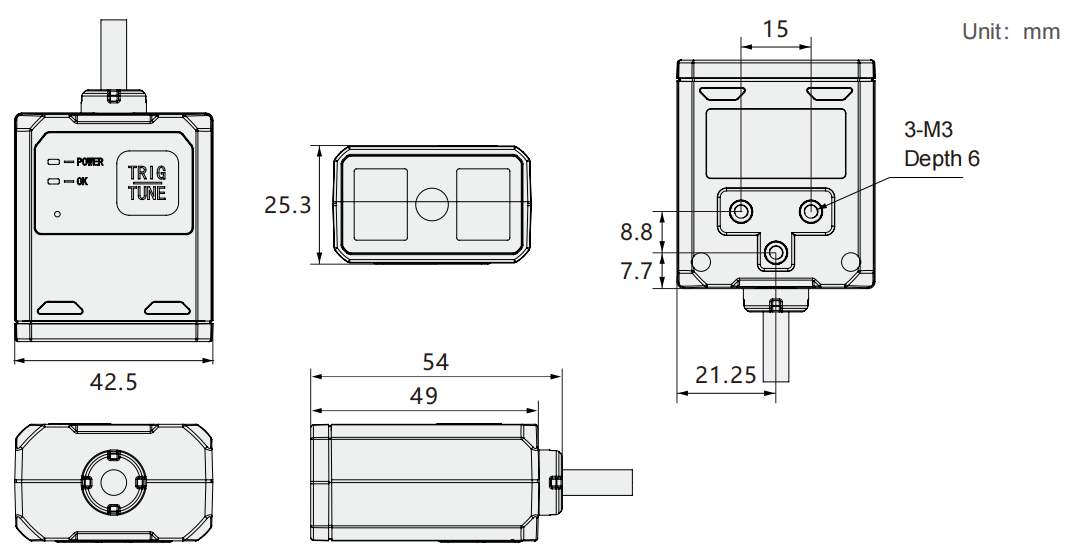

Dimension
Interface og Loose Wire Definition

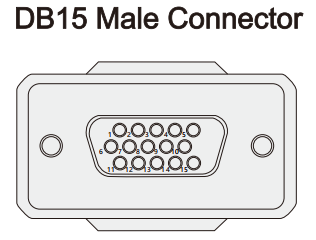

Enhedsgrænsefladen er et DB15-stik, og den specifikke pin-signaldefinition er vist i figuren nedenfor.
| Pin 1 | VCC | Pin 5 | LINE_IN1 | Pind 9 | VBUS | Pin 13 | LINE_IN2 |
| Pin 2 | RS232_TXD | Pind 6 | ENET_TX+ | Pin 10 | LINE_OUT2 | Pin 14 | ENET_TX- |
| Pin 3 | RS232_RXD | Pin 7 | ENET_RX- | Pin 11 | D- | Pin 15 | ENET_RX+ |
| Pin 4 | GND | Pin 8 | LINE_OUT1 | Pin 12 | D+ | / | / |
Specifikationer
| Type | Standardtype (180 mm) | Tæt rækkevidde (100 mm) | Højdensitetstype (50 mm) |
| Opløsning | 1280x800 | ||
| Billedhastighed | 60 | ||
| Farve/monokrom: | Monokrom | ||
| Lukker | Global | ||
| Eksponeringstid | 20μs~100000μs | ||
| Pixel størrelse | 3μmx3μm | ||
| Fokuseringstilstand | Fast fokus (brændvidde 5 mm) | ||
| Aflæsning af parametre | Kode 39（5 mil）：85~220mm Kode 128（10 mil）：51~415mm QR-kode（15 mil）：42~313mm Data Matrix（10 mil）：60~150mm |
Kode 39（3 mil）：58~112mm Kode 128（10 mil）：30~205mm QR-kode（10 mil）：30~167mm Data Matrix（5 mil）：55~80mm |
Kode 39（3 mil）：30~60mm Kode 128（10 mil）：40~122mm QR-kode（5 mil）：30~80mm Data Matrix（5 mil）：35~74mm |
| Stregkode type | 1D Stregkode: Kode39，Kode93，Kode128， EAN-8， EAN-13， Interleaved 2 af 5， UPCA， UPAE， Pharmacode， CODABAR 2D Stregkode: Micro QR，QR-kode，DataMatrix4，Stregkode， AxiCozt1 PDF |
||
| Positionsindikation | 2 grønne lyspletter angiver det centrale scanningspositionsområde | ||
| Statusindikation | 2 status LED'er (afkodningsstatus, strømstatus) og buzzer | ||
| Polaroid | Polarisering understøttet | ||
| Lyskilde | Rød/hvid lyskilde valgfri | ||
| Indgangskontrol | To-kanals ikke-isoleret indgang | ||
| Output kontrol | To-kanals ikke-isoleret udgang | ||
| Kommunikationsprotokol | TCP Server、TCP Client、ModBus TCP、ModBus RTU、Profinet、Ethernet/IP、MELSEC/SLMP、Fins、Serial | ||
| Kommunikationsgrænseflade | RS232, RJ45, USB | ||
| Strømindgang | 24V DC/USB 5V | ||
| Strømforbrug | 5W | ||
| Overordnet dimension | 49×25x42,5 mm | ||
| Vægt | Ca 80 g | ||
| Driftstemperatur | 0~45℃ | ||
| Opbevaringstemperatur | -20~70℃ | ||
| Fugtighed | 5 % ~ 9 5 % RH (Ikke-kondenserende) | ||
| Klasse af beskyttelse | IP54 | ||
Strukturtegning
| Arbejdsafstand (mm) | Vandret (mm) | Lodret (mm) | 1D Pixel nøjagtighed | 2D Pixel nøjagtighed |
| 30 | 22 | 14 | 0.021 | 0.034 |
| 50 | 38 | 24 | 0.036 | 0.059 |
| 100 | 76 | 38 | 0.071 | 0.119 |
| 150 | 115 | 72 | 0.108 | 0.18 |
| 200 | 153 | 96 | 0.143 | 0.239 |
| 300 | 230 | 144 | 0.216 | 0.359 |

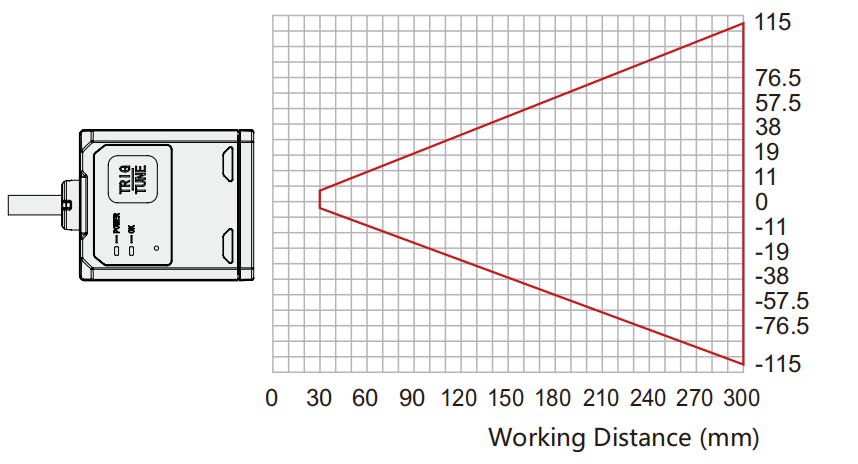

Horisontalt synsfelt (HFOV) Skematisk diagram

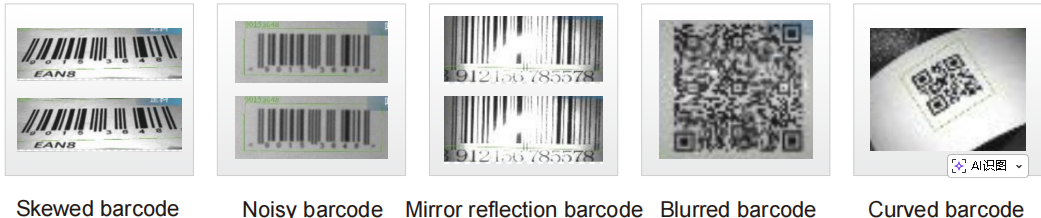

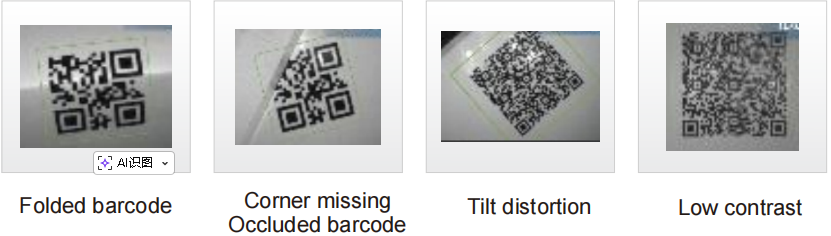

Læsbare stregkodeeksempler

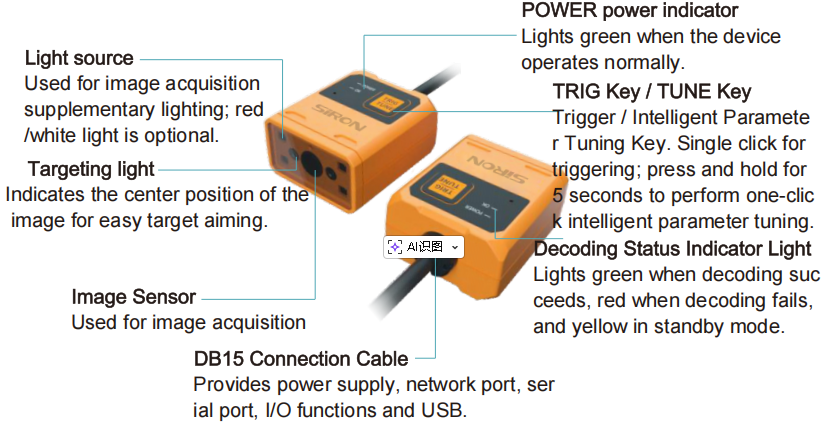

Produktdetaljer
