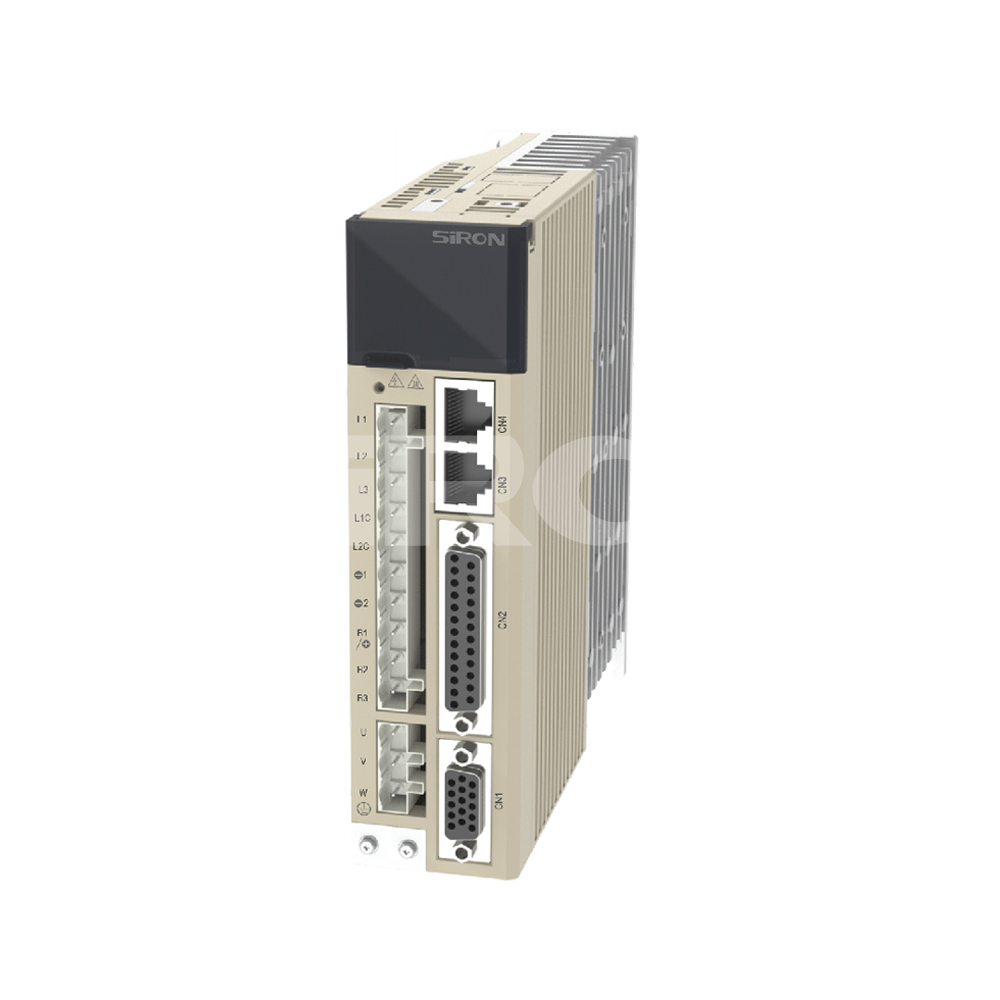

Σερβοκινητήρας SiRON M213 AC 220V 380V 40 60 80 με φλάντζα

Σχετικά με την επιλογή

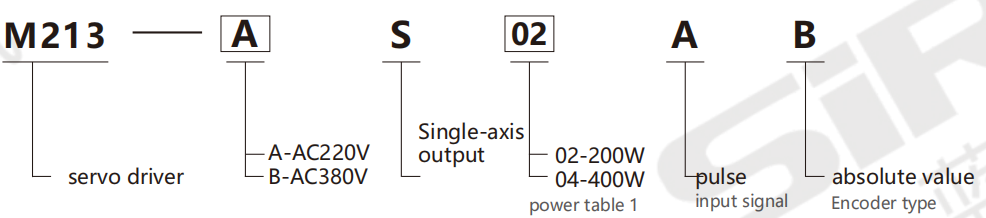

Παράδειγμα επιλογής: Το M213-AS02AB αντιπροσωπεύει το πρόγραμμα οδήγησης σερβομηχανισμού της σειράς M213, με τάση τροφοδοσίας AC220V, λειτουργία εξόδου μονού άξονα, ισχύ 200 W, σήμα εισόδου παλμού και τύπο κωδικοποιητή απόλυτης τιμής.

Σημείωση: 1. Τάση τροφοδοσίας AC220V: Η επιλέξιμη περιοχή ισχύος είναι 200 ​​έως 5000 W. Τάση τροφοδοσίας AC380V: Εύρος επιλογής ισχύος 1800-7500W. Οι σερβοκινητήρες της σειράς M213 μπορούν να συνδυαστούν με σερβοκινητήρες της σειράς M203 και M205.

Πίνακας 1: Ισχύς

Δυναμικό	AC 220V
Κώδικας	02	04		08		15	22		30		50
Εξουσία	200W	400W		750 W		1500W	2200W		3000W		5000W
Ονομαστικό ρεύμα	2Α	2,8Α		5,5Α		10Α	12Α		16Α		25Α
Δυναμικό	AC 380V
Κώδικας	15		25		35			55		75
Εξουσία	1800W		3000W		3800W			5500W		7500W
Ονομαστικό ρεύμα	5Α		8Α		12Α			16Α		20Α

Προσδιορισμός

Ονομα			Μονάδα σερβομηχανισμού σειράς M213
Iudutpower	Μέθοδος ελέγχου		Τριφασικός μετατροπέας PWM ημιτονοειδούς κίνησης κυμάτων
	Τροφοδοτικό κύριου κυκλώματος		Τριφασικό 220VAC/τριφασικό 380VAC(-15 έως +10%,50 έως 60Hz)
	Έλεγχος ισχύος		Τριφασικό 220V:Μονοφασικό 220VAC(-15 έως +10%,50 έως 60Hz);Τριφασικό 380V:Κανένα
	Ονομαστικό ρεύμα	220V	0,2kW/2A,0,4kW/2,8A,0,75kW/5,5A,1,5kW/10A,2,2kW/12A, 3kW/16A,5kW/25A
		380V	1,8kW/5A,3kW/8A,3,8kW/12A,5,5kW/16A, 7,5kW/20A
	Σχόλια κωδικοποιητή		απόλυτος κωδικοποιητής
Θερμοκρασία και υγρασία περιβάλλοντος	Χρησιμοποιήστε τη θερμοκρασία περιβάλλοντος		0~45℃
	Θερμοκρασία αποθήκευσης		-20~65℃
	Χρησιμοποιήστε την υγρασία του περιβάλλοντος		Κάτω από 20 έως 85% RH (χωρίς συμπύκνωση)
	Υγρασία περιβάλλοντος αποθήκευσης		Κάτω από 20 έως 85% RH (χωρίς συμπύκνωση)
	Χρησιμοποιήστε για τη διατήρηση του αέρα του περιβάλλοντος		Σε εσωτερικούς χώρους (χωρίς άμεσο ηλιακό φως), χωρίς διαβρωτικά αέρια, εύφλεκτα αέρια, ομίχλες λαδιού και σκόνη
	Υψόμετρο		Κάτω από 1.000 μέτρα υψόμετρο
	Δόνηση		Κάτω από 5,8m/s 2(0,6G),10~60Hz(δεν μπορεί να χρησιμοποιηθεί συνεχώς σε συχνότητα συντονισμού)
	μόνωση αντοχή τάσης		Μεταξύ αρχαρίου και FG, AC1500V για 1 λεπτό

Εισαγωγή συνάρτησης	Είσοδος I0	4 Inpt (DC24V optocoupler solation) μπορεί να επιλέξει λειτουργίες εισόδου σύμφωνα με o παραμέτρους servo ON, Paction, απαγορευμένη περιστροφή προς τα εμπρός, απαγορευμένη αντίστροφη περιστροφή, επαναφορά συναγερμού, όριο περιστροφής προς τα εμπρός, όριο ροπής αντίστροφης περιστροφής, ρύθμιση λειτουργίας ελέγχου, διακόπτης μηδενικής θέσης σταθερή2, διακόπτη επιλογής κινητήρα
	Έξοδος IO	Απομονωμένη έξοδος οπτοζεύκτη τριών καναλιών. Οι λειτουργίες εξόδου μπορούν να επιλεγούν με βάση τις παραμέτρους εξόδου alam, εγγύτητα τοποθέτησης, ανίχνευση σταθερής ταχύτητας, ανίχνευση περιστροφής κινητήρα, προετοιμασία σερβομηχανισμού, όριο ροπής, όριο ταχύτητας, απελευθέρωση φρένου.
	Παλμική είσοδος	Διαφορική είσοδος: 500K; Ανοιχτό κύκλωμα συλλέκτη: 200 K Υποστηρίζει παλμό+κατεύθυνση, ορθογώνιο παλμό AB, παλμό CW+CCW
	Έξοδος παλμού	Φάση Α και Φάση Β: Διαφορική έξοδος, με αυθαίρετη διαίρεση συχνότητας. Φάση Ζ: Διαφορική έξοδος ή έξοδος ανοιχτού κυκλώματος συλλέκτη
	Εντολή εσωτερικής ταχύτητας	Τρεις ταχύτητες κατανέμονται μέσω του τερματικού εισόδου
	Ικανότητα υπερφόρτωσης	Το μέγιστο τριπλάσιο της ροπής
	Αναλογική είσοδος	Διαφορικό εισόδου ±10V, ένα μονό άκρο 0 έως 10 V, και διακόπτης σύμφωνα με τη λειτουργία ελέγχου
	Λειτουργία επικοινωνίας	Modbus Επικοινωνία
	Λειτουργία ελέγχου l	12 τρόποι ελέγχου Έλεγχος θέσης, έλεγχος ταχύτητας, έλεγχος ροπής, εσωτερική ταχύτητα, έλεγχος θέσης/ταχύτητας, έλεγχος θέσης/ροπής, αντίστροφος ταχύτητας/ροπής, εσωτερική ταχύτητα/θέση, εσωτερική ταχύτητα/ταχύτητα, εσωτερική ταχύτητα/ροπή, σύσφιξη ταχύτητας/μηδέν, έλεγχος θέσης/απαγόρευση εντολής
	Αναγεννητική αντίσταση	400W: Χωρίς εξωτερική αναγεννητική αντίσταση, Πάνω από 750 W: Ναι

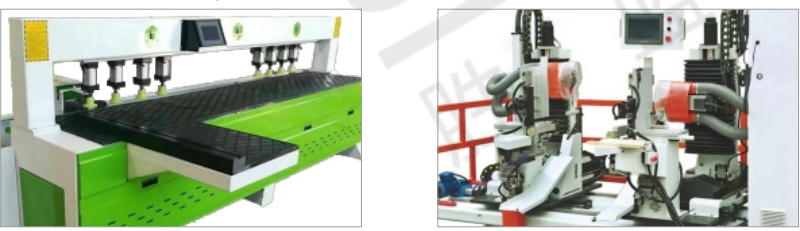

Εφαρμογή

Η εφαρμογή ξυλουργικών μηχανών πλαϊνών τρυπών

Η εφαρμογή της μηχανής τεντώματος διπλού άκρου CNC

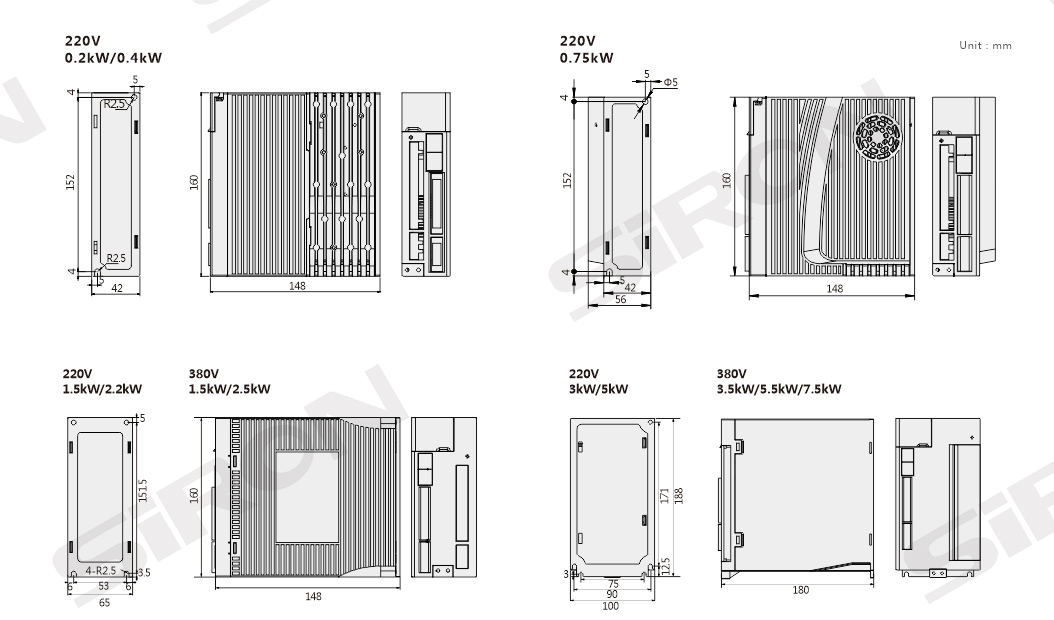

Σχέδιο περιγράμματος
