X912
SiRON
8538900000

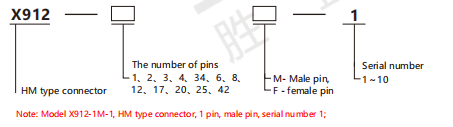

About selection
Type selection reference
| Model | Appearance | Connector core number | Structural location | Working current | ||||||||||||||||||||||||
| Pin insertion (male insertion） | Socket (female socket) | |||||||||||||||||||||||||||
| X912-1M-1 | X912-1F-1 |   | 1 | 2 | 200A | |||||||||||||||||||||||
| X912-2M-2 | X912-2F-2 | 2 | 100A | |||||||||||||||||||||||||
| X912-1M-3 | X912-1F-3 | 1 | 1 | 100A | ||||||||||||||||||||||||
| X912-2M-4 | X912-2F-4 | 2 | 70A | |||||||||||||||||||||||||
| X912-2M-5 | X912-2F-5 |  | 2 | 40A | ||||||||||||||||||||||||
| X912-3M-6 | X912-3F-6 | 3 | 40A | |||||||||||||||||||||||||
| X912-4M-7 | X912-4F-7 | 4 | 40A | |||||||||||||||||||||||||
| X912-34M-8 | X912-34F-8 | 3/4 | 40A/10A | |||||||||||||||||||||||||
| X912-6M-9 | X912-6F-9 |  | 6 | 16A | ||||||||||||||||||||||||
| X912-8M-10 | X912-8F-10 | 8 | 16A | |||||||||||||||||||||||||
| X912-6M-11 | X912-6F-11 | 6 | 16A | |||||||||||||||||||||||||
| X912-12M-12 | X912-12F-12 | 12 | 10A | |||||||||||||||||||||||||
| X912-17M-13 | X912-17F-13 |  | 17 | 10A | ||||||||||||||||||||||||
| X912-25M-14 | X912-25F-14 | 25 | 5A | |||||||||||||||||||||||||
| X912-20M-15 | X912-20F-15 | 20 | 2 | 16A | ||||||||||||||||||||||||
| X912-42M-16 | X912-42F-16 | 42 | 10A | |||||||||||||||||||||||||
Specification parameter
| Mode | Working voltage | Contact resistance | Rated impulse voltage | Cold-pressed connection | |||||||||||||||||||||||||||||||||||||||||||||
| Pin insertion (male insertion） | Socket (female socket) | ||||||||||||||||||||||||||||||||||||||||||||||||
| X912-1M-1 | X912-1F-1 | 1000V | ≤0.3mΩ | 8KV | 25-70mm²(AWG2-0) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-2M-2 | X912-2F-2 | 1000V | ≤3mΩ | 8KV | 16-35mm² | ||||||||||||||||||||||||||||||||||||||||||||
| X912-1M-3 | X912-1F-3 | 830V | ≤0.3mΩ | 8KV | 10-35mm² | ||||||||||||||||||||||||||||||||||||||||||||
| X912-2M-4 | X912-2F-4 | 1000V | ≤0.5mΩ | 8KV | 10-25mm²(AWG6-2) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-2M-5 | X912-2F-5 | 1000V | ≤1mΩ | 8KV | 1.5-10mm²(AWG16-8) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-3M-6 | X912-3F-6 | 500V | ≤1mΩ | 6KV | 1.5-10mm²(AWG16-8) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-4M-7 | X912-4F-7 | 830V | ≤1mΩ | 8KV | 1.5-10mm²(AWG16-8) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-34M-8 | X912-34F-8 | 830V | ≤1mΩ/≤3m2 | 8KV | (power supply)1.5-10mm²(AWG16-8) (signal)0.14-2.5mm²(AWG26-14) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-6M-9 | X912-6F-9 | 500V | ≤1mΩ | 6KV | 0.14-4mm²(AWG26-12) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-8M-10 | X912-8F-10 | 400V | ≤1mΩ | 6KV | 0.14-4mm²(AWG26-12) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-6M-11 | X912-6F-11 | 830V | ≤1mΩ | 8KV | 0.14-4mm²(AWG26-12) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-12M-12 | X912-12F-12 | 250V | ≤3mΩ | 4KV | 0.14-2.5mm²(AWG26-14) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-17M-13 | X912-17F-13 | 160V | ≤3mΩ | 2.5KV | 0.14-2.5mm²(AWG26-14) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-25M-14 | X912-25F-14 | 50V | ≤3mΩ | 0.8KV | 0.08-0.52mm²(AWG28-20) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-20M-15 | X912-20F-15 | 500V | ≤1mΩ | 6KV | 0.14-4mm²(AWG26-12) | ||||||||||||||||||||||||||||||||||||||||||||
| X912-42M-16 | X912-42F-16 | 150V | ≤3mΩ | 2.5KV | 0.14-2.5mm²(AWG26-14) | ||||||||||||||||||||||||||||||||||||||||||||
