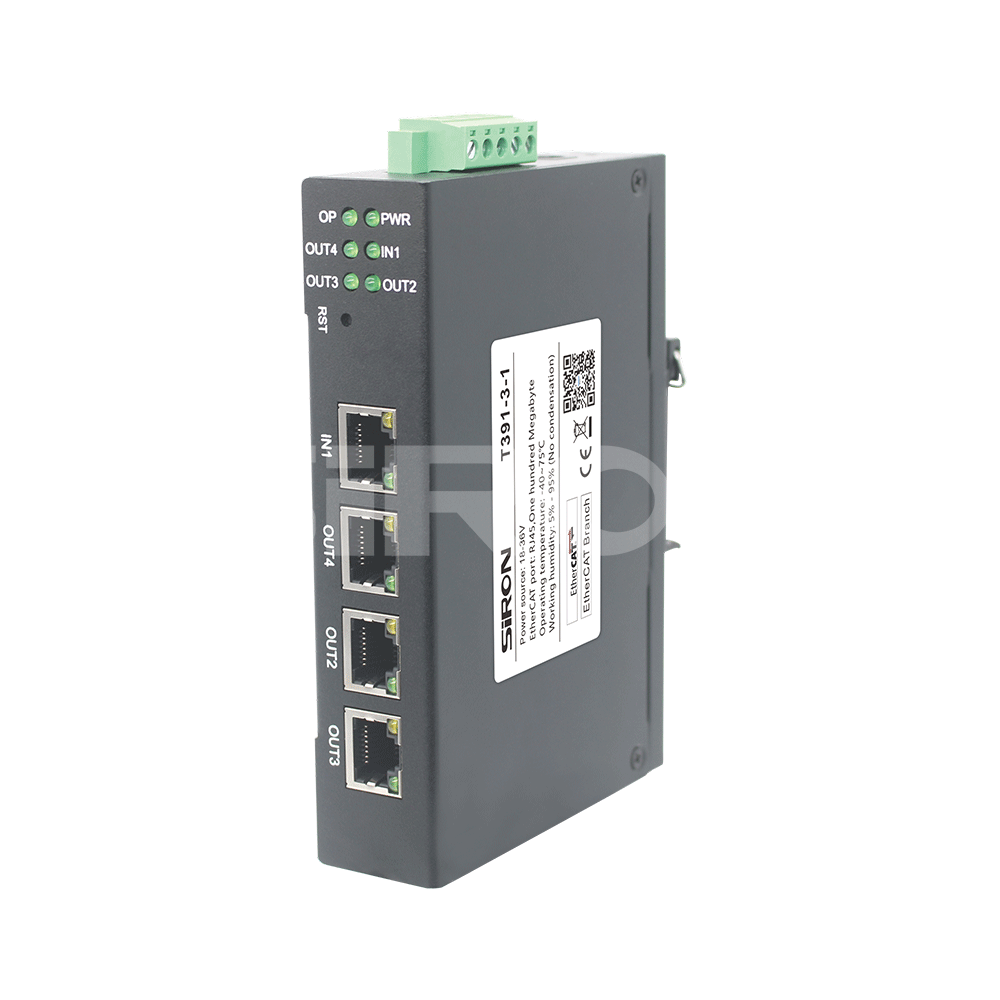

SiRON T391-3-1 T391-3-2 cawangan EtherCAT

Ciri-ciri

* 4 port rangkaian EtherCAT, satu dalam tiga keluar, Rj45;

* Urutan pemprosesan bingkai data IN→OUT4→OUT2→OUT3;

* Menyokong pelbagai topologi, termasuk talian, bintang, pokok, dll.
* Menyokong jam teragih 64-bit, menyokong penyegerakan DC;

* Bekalan kuasa DC24V.

* 6 port rangkaian EtherCAT, satu input dan lima output, RJ45;
* Urutan pemprosesan bingkai data: IN → OUT4 → OUT2 → OUT8 → OUT6 → OUT7;
* Menyokong pelbagai struktur topologi, termasuk linear, bintang, pokok, dll.;
* Menyokong jam teragih 64-bit dan penyegerakan DC;
* Bekalan kuasa DC 24V

Kuantiti:
Ketersediaan:





Tanya Tambah ke Bakul Eksport PDF

model:
T391-3-1 T391-3-2
Jenama:
SiRON
Kod:
8517621900

cawangan ETtherCAT 4 port 100M Suis industri IP40 6 port 100m

Penerangan Produk

Spesifikasi

Nombor model	T391-3-1
Sumber kuasa	18-36V (nilai biasa 24V/70mA), dengan perlindungan lebihan voltan dan arus lebih
Pelabuhan EtherCAT	RJ45,100M
Suhu operasi	-30~75 ℃
Kelembapan bekerja	5% hingga 95% tiada pemeluwapan
Mod pemasangan	Pemasangan DIN-rel

Nombor model	T391-3-2
Sumber kuasa	18-36V (nilai biasa 24V/140mA), dengan perlindungan lebihan voltan dan arus lebih
Pelabuhan EtherCAT	RJ45,100
Suhu operasi	-30~75 ℃
Kelembapan bekerja	5%~95%tiada pemeluwapan
Mod pemasangan	Pemasangan DIN-rel

Dimensi

Antara muka kuasa

Antara muka kuasa modul ini ditunjukkan dalam rajah berikut. Ia menyokong sambungan terminal crimping dan sambungan kuasa kepala bulat, menyokong lebihan bekalan kuasa dwi, dan menyokong input 18-36V

Lagenda	Simbol antara muka	Perihalan parameter
	Kepala bulat V1	Sambungkan kepada bekalan kuasa kepala bulat 18 hingga 36V (jangan sambung ke terminal V1 serentak)
	terminal V1/V2	Sambungkan kepada arus terus 18 hingga 36V
	G	Sambungkan kepada voltan DC 18 hingga 36 volt
	PE	pembumian

Definisi lampu penunjuk

Legenda penunjuk	Lampu perintis	Perihalan parameter
	Lampu perintis PWR OP IN	Lampu penunjuk kuasa kekal menyala secara berterusan, menunjukkan bahawa bekalan kuasa adalah normal Apabila terpecah memasuki keadaan OP, ia kekal menyala secara berterusan; jika tidak, ia padam
	KELUAR4 KELUAR2 KELUAR3	Cahaya malar:Pautan rangkaian diwujudkan. Berkelip:Pautan aktif dengan komunikasi data. Lampu padam: Rangkaian terputus.

Legenda penunjuk	Lampu perintis	Perihalan parameter
	PWR	Lampu penunjuk kuasa kekal menyala, menunjukkan bahawa bekalan kuasa adalah normal
	OP	Apabila pembahagi memasuki keadaan OP, ia kekal dihidupkan secara berterusan; jika tidak, ia akan padam
	DALAM	Steady On:Sambungan rangkaian diwujudkan Berkelip:Rangkaian disambungkan dengan komunikasi data Mati:Tiada sambungan rangkaian
	KELUAR4	Sama seperti IN1 menunjukkan status rangkaian port OUT4
	KELUAR2	Sama seperti IN1 menunjukkan status rangkaian port OUT2
	KELUAR8	Sama seperti IN1 menunjukkan status rangkaian port OUT8
	KELUAR6	Sama seperti IN1 menunjukkan status rangkaian port OUT6
	KELUAR7	Sama seperti IN1 menunjukkan status rangkaian port OUT7
