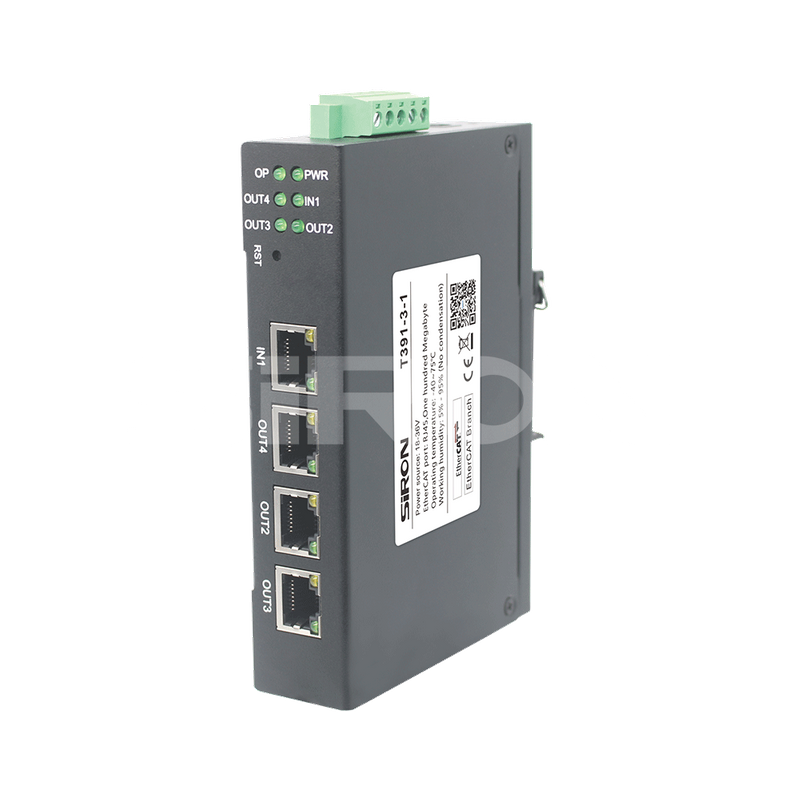

SiRON T391-3-1 T391-3-2 EtherCAT ブランチ

仕様

型番	T391-3-1
電源	18-36V (代表値 24V/70mA)、過電圧および過電流保護付き
EtherCATポート	RJ45,100M
動作温度	-30～75℃
使用湿度	5%～95% 結露なし
インストールモード	DINレール取り付け

型番	T391-3-2
電源	18-36V (代表値 24V/140mA)、過電圧および過電流保護付き
EtherCATポート	RJ45,100
動作温度	-30～75℃
使用湿度	5%~95%結露なきこと
インストールモード	DINレール取り付け

寸法

電源インターフェース

このモジュールの電源インターフェイスを次の図に示します。圧着端子接続と丸頭電源接続をサポートし、二重電源冗長性をサポートし、18-36V 入力をサポートします。

伝説		インターフェース記号	パラメータの説明
		丸頭 V1	18～36Vの丸頭電源に接続してください(端子V1には同時に接続しないでください)
		端子V1/V2	18～36Vの直流に接続してください
		G	18 ～ 36 ボルトの DC 電圧に接続します
		PE	接地

インジケーターライトの定義

インジケーターの凡例	パイロットランプ	パラメータの説明
	パイロットランプ    PWR    OP    IN	電源インジケーターライトは常に点灯しており、  電源が正常であることを示します。  スプリッターが OP 状態になると常に点灯し、  それ以外の場合は消灯します。
	OUT4 OUT2 OUT3	点灯: ネットワークリンクが確立されています。  点滅：リンクがデータ通信中です。  消灯: ネットワークが切断されました。

インジケーターの凡例	パイロットランプ	パラメータの説明
	PWR	電源インジケーターライトは常に点灯しており、電源が正常であることを示します
	OP	スプリッタが OP 状態に入ると、常にオンのままになります。それ以外の場合は、オフになります。
	で	点灯：ネットワーク接続確立 点滅：データ通信によりネットワーク接続中 消灯：ネットワーク 接続なし
	OUT4	IN1と同様にポートOUT4のネットワーク状態を示します。
	OUT2	IN1と同様にポートOUT2のネットワーク状態を示します。
	OUT8	IN1と同様にポートOUT8のネットワークステータスを示します。
	OUT6	IN1と同様にポートOUT6のネットワーク状態を示します。
	OUT7	IN1と同様にポートOUT7のネットワーク状態を示します。

RSTキー

ネットワークアプリケーショントポロジ
