T391-3-1 T391-3-2
SirON
8517621900
Spezifikation
| Modellnummer | T391-3-1 |
| Stromquelle | 18–36 V (typischer Wert 24 V/70 mA), mit Überspannungs- und Überstromschutz |
| EtherCAT-Port | RJ45,100M |
| Betriebstemperatur | -30~75℃ |
| Arbeitsfeuchtigkeit | 5 % bis 95 % keine Kondensation |
| Installationsmodus | DIN-Schienenmontage |
| Modellnummer | T391-3-2 |
| Stromquelle | 18–36 V (typischer Wert 24 V/140 mA), mit Überspannungs- und Überstromschutz |
| EtherCAT-Port | RJ45,100 |
| Betriebstemperatur | -30~75℃ |
| Arbeitsfeuchtigkeit | 5 % ~ 95 % keine Kondensation |
| Installationsmodus | DIN-Schienenmontage |

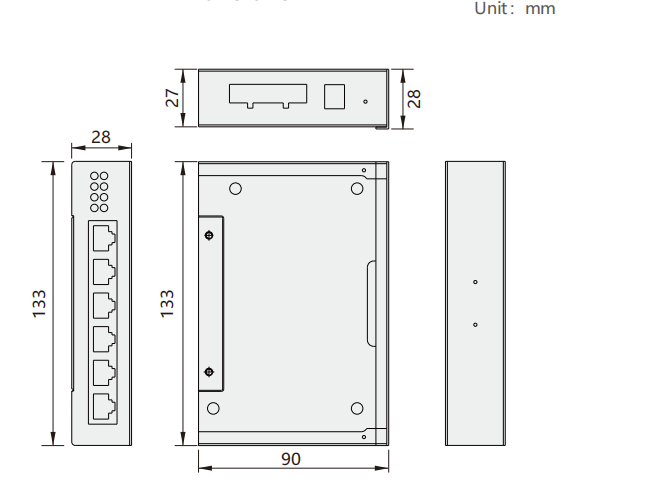

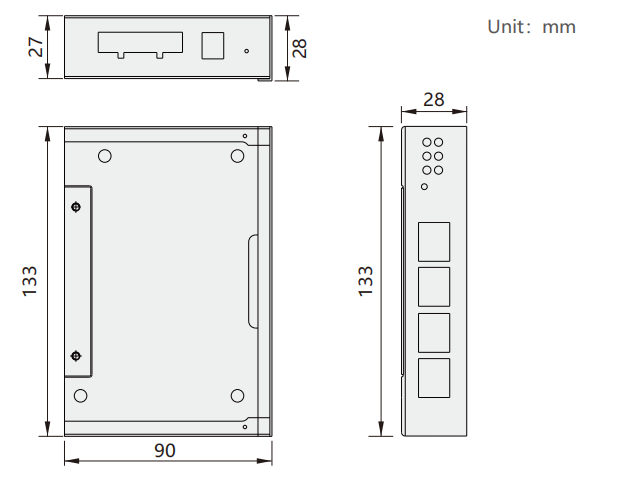

Abmessungen
Stromschnittstelle
Die Stromschnittstelle dieses Moduls ist in der folgenden Abbildung dargestellt. Es unterstützt Crimp-Terminal-Verbindungen und Rundkopf-Stromanschlüsse, unterstützt doppelte Stromversorgungsredundanz und unterstützt einen 18-36-V-Eingang
| Legende | Schnittstellensymbol | Parameterbeschreibung | |
 |
Rundkopf V1 | An die Rundkopf-Stromversorgung von 18 bis 36 V anschließen (nicht gleichzeitig an Klemme V1 anschließen) | |
| Klemme V1/V2 | An eine Gleichspannung von 18 bis 36 V anschließen | ||
| G | An eine Gleichspannung von 18 bis 36 Volt anschließen | ||
| PE | Erdung | ||

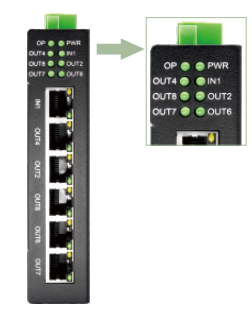

Definition der Anzeigeleuchte
| Indikatorlegende |
Kontrollleuchte |
Parameterbeschreibung |
 |
Kontrollleuchte PWR OP IN |
Die Betriebsanzeige leuchtet ständig und zeigt damit an, dass die Stromversorgung normal ist. Wenn der Splitter in den OP-Zustand wechselt, bleibt sie ständig eingeschaltet, andernfalls erlischt sie |
| OUT4 OUT2 OUT3 |
Konstantes Licht: Netzwerkverbindung ist hergestellt. Blinkend: Verbindung mit Datenkommunikation aktiv. Licht aus: Netzwerkverbindung getrennt. |
| Indikatorlegende | Kontrollleuchte | Parameterbeschreibung |
 |
PWR | Die Betriebsanzeige leuchtet ständig und zeigt damit an, dass die Stromversorgung normal ist |
| OP | Wenn der Splitter in den OP-Zustand wechselt, bleibt er ständig eingeschaltet, andernfalls erlischt er | |
| IN | Stetig leuchtend: Netzwerkverbindung hergestellt. Blinkend: Netzwerk mit Datenkommunikation verbunden. Aus: Keine Netzwerkverbindung |
|
| OUT4 | Das Gleiche wie IN1 zeigt den Netzwerkstatus von Port OUT4 an | |
| OUT2 | Das Gleiche wie IN1 zeigt den Netzwerkstatus von Port OUT2 an | |
| OUT8 | Das Gleiche wie IN1 zeigt den Netzwerkstatus von Port OUT8 an | |
| OUT6 | Das Gleiche wie IN1 zeigt den Netzwerkstatus von Port OUT6 an | |
| OUT7 | Das Gleiche wie IN1 zeigt den Netzwerkstatus von Port OUT7 an |

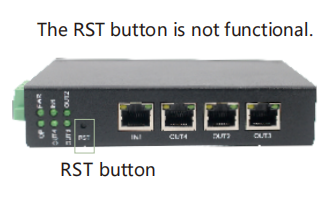

RST-Taste

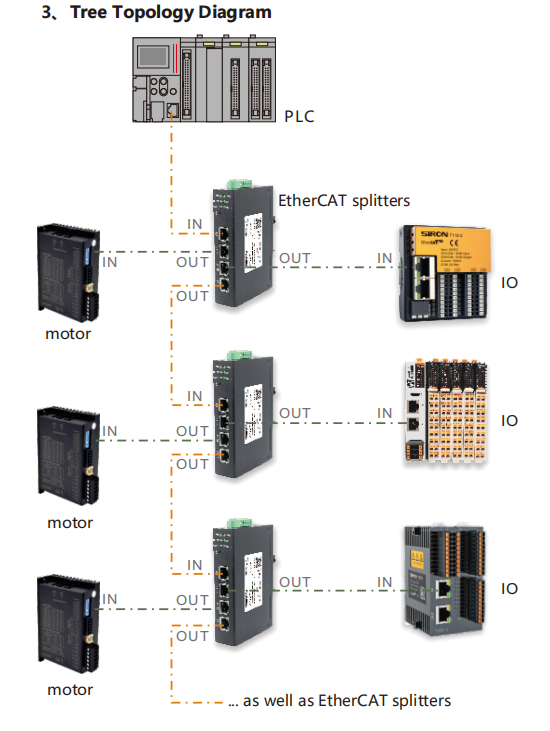

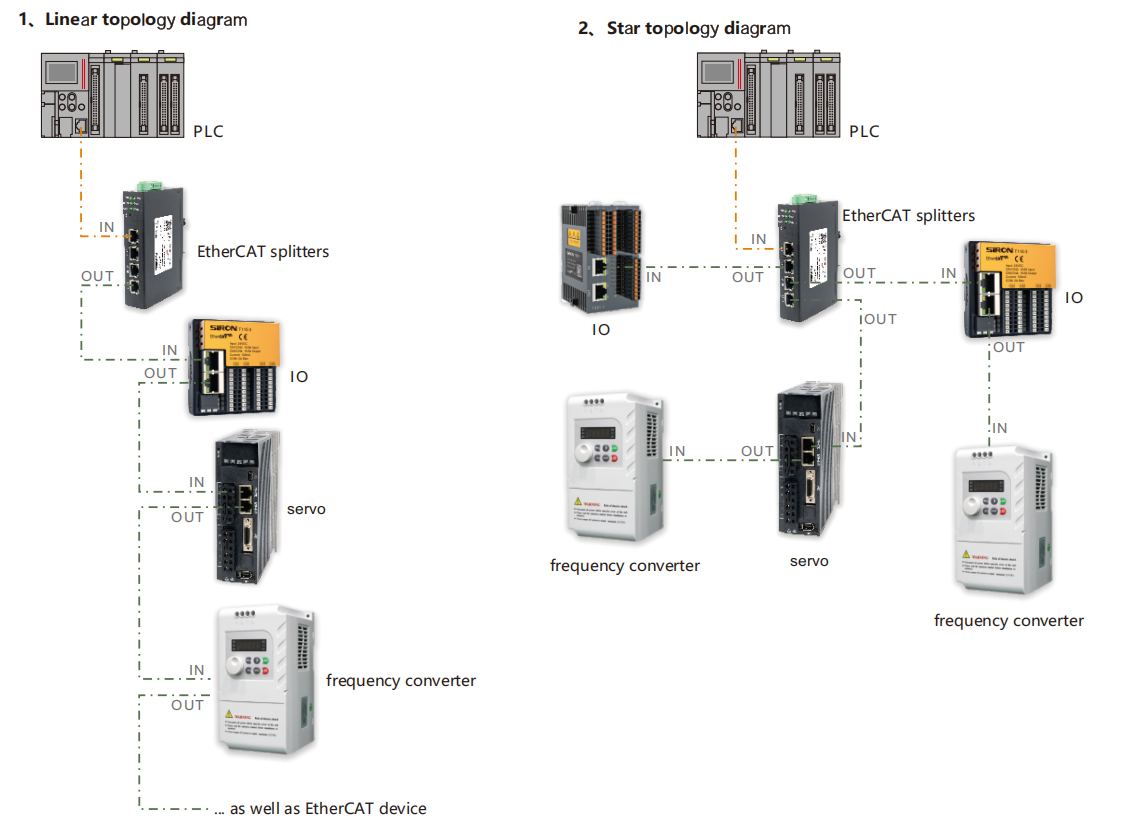

Topologie der Netzwerkanwendung
