SiRON T391-3-1 T391-3-2 Аддзяленне EtherCAT

Асаблівасці

* 4 сеткавыя парты EtherCAT, адзін з трох выхадаў, Rj45;

* Паслядоўнасць апрацоўкі кадра даных IN→OUT4→OUT2→OUT3;

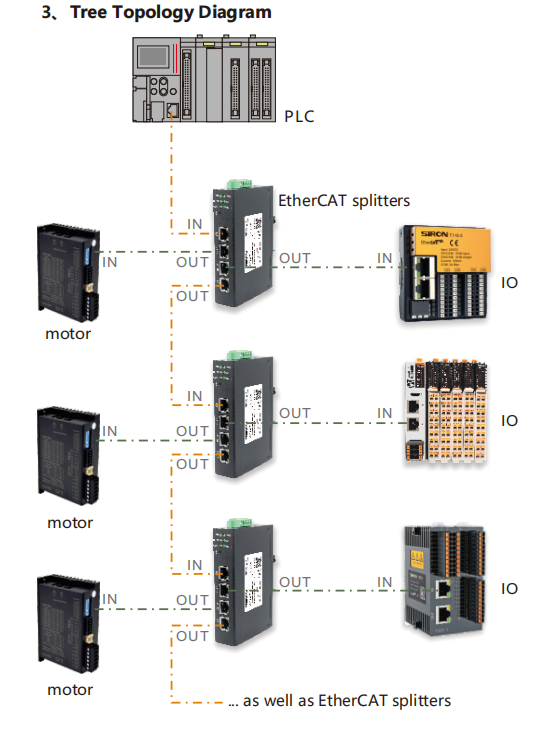

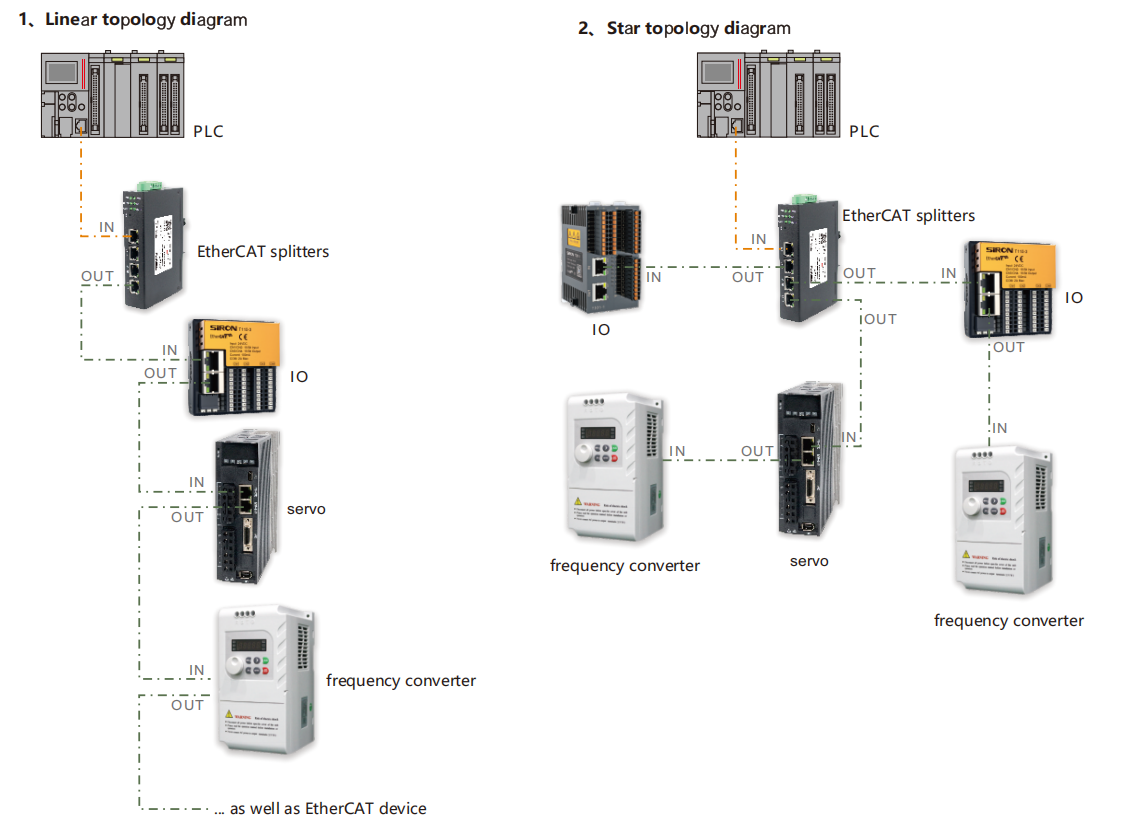

* Падтрымка розных тапалогій, уключаючы лінію, зорку, дрэва і г.д.
* Падтрымка 64-бітных размеркаваных гадзіннікаў, падтрымка сінхранізацыі пастаяннага току;

* Блок харчавання DC24V.

* 6 сеткавых партоў EtherCAT, адзін уваход і пяць выхадаў, RJ45;
* Паслядоўнасць апрацоўкі кадраў даных: IN → OUT4 → OUT2 → OUT8 → OUT6 → OUT7;
* Падтрымлівае розныя тапалагічныя структуры, у тым ліку лінейныя, зорныя, дрэвавыя і г.д.;
* Падтрымка 64-бітнай размеркаванай тактавай частоты і сінхранізацыі пастаяннага току;
* Крыніца сілкавання DC 24V

Колькасць:
Наяўнасць:





Запытайцеся Дадаць у кошык Экспарт у PDF

мадэль:
Т391-3-1 Т391-3-2
Марка:
СіРОН
Код:
8517621900

Аддзяленне ETtherCAT 4 порта 100M Прамысловы выключальнік IP40 6 порт 100м

Апісанне прадукту

Спецыфікацыя

Нумар мадэлі	Т391-3-1
Крыніца харчавання	18-36 В (тыповае значэнне 24 В/70 мА), з абаронай ад перанапружання і перагрузкі па току
Порт EtherCAT	RJ45,100M
Працоўная тэмпература	-30~75℃
Працоўная вільготнасць	Ад 5% да 95% без кандэнсацыі
Рэжым ўстаноўкі	Мантаж на DIN-рэйку

Нумар мадэлі	Т391-3-2
Крыніца харчавання	18-36 В (тыповае значэнне 24 В/140 мА), з абаронай ад перанапружання і перагрузкі па току
Порт EtherCAT	RJ45,100
Працоўная тэмпература	-30~75℃
Працоўная вільготнасць	5%~95% без кандэнсацыі
Рэжым ўстаноўкі	Мантаж на DIN-рэйку

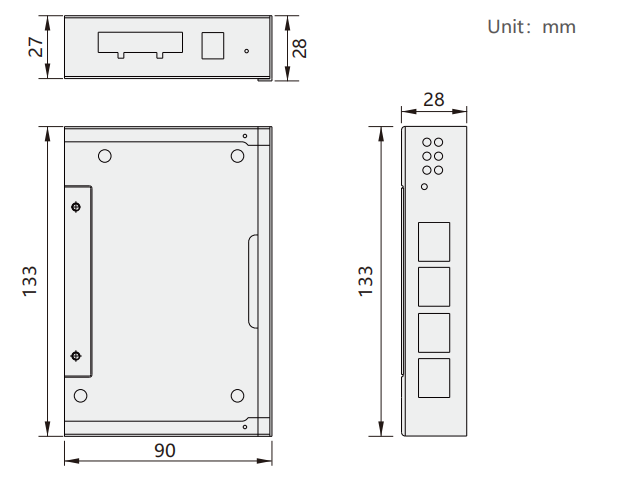

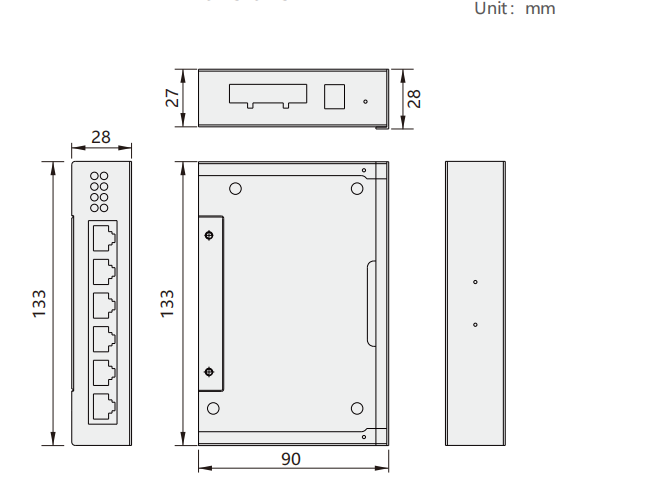

Памеры

Інтэрфейс харчавання

Інтэрфейс харчавання гэтага модуля паказаны на наступным малюнку. Ён падтрымлівае злучэнне з абціскным клеммам і злучэнне харчавання з круглай галоўкай, падтрымлівае падвойнае рэзерваванне крыніцы харчавання і падтрымлівае ўваход 18-36 В

Легенда	Сімвал інтэрфейсу	Апісанне параметраў
	Круглая галава V1	Падключыцеся да крыніцы харчавання з круглай галоўкай ад 18 да 36 В (не падключайце да клемы V1 адначасова)
	тэрмінал V1/V2	Падключыце да пастаяннага току ад 18 да 36 В
	Г	Падключыце да сеткі пастаяннага току з напругай ад 18 да 36 вольт
	PE	зазямленне

Вызначэнне светлавога індыкатара

Легенда індыкатара	Пілотная лямпа	Апісанне параметраў
	Кантрольная лямпа PWR OP IN	Індыкатар сілкавання працягвае гарэць пастаянна, паказваючы, што падача сілкавання нармальная. Калі раздзяляльнік пераходзіць у стан OP, ён застаецца гарэць пастаянна; у адваротным выпадку ён гасне
	OUT4 OUT2 OUT3	Пастаяннае святло: сеткавае злучэнне ўстаноўлена. Міргае: сувязь актыўная з перадачай дадзеных. Святло выключана: сетка адключана.

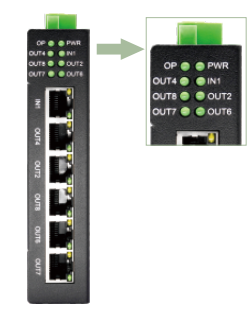

Легенда індыкатара	Пілотная лямпа	Апісанне параметраў
	PWR	Індыкатар сілкавання працягвае гарэць пастаянна, паказваючы, што сілкаванне нармальнае
	OP	Калі сплітар пераходзіць у стан OP, ён застаецца ўключаным пастаянна; у адваротным выпадку ён гасне
	У	Пастаянна гарыць: сеткавае злучэнне ўстаноўлена Мігае: сетка падключана з перадачай дадзеных Выключана: няма сеткавага злучэння
	ВЫХОД4	Тое ж, што і IN1, паказвае стан сеткі порта OUT4
	ВЫХОД2	Тое ж, што і IN1, паказвае стан сеткі порта OUT2
	ВЫХОД8	Тое ж, што і IN1, паказвае стан сеткі порта OUT8
	ВЫХОД6	Тое ж, што і IN1, паказвае стан сеткі порта OUT6
	ВЫХОД7	Тое ж, што і IN1, паказвае стан сеткі порта OUT7
