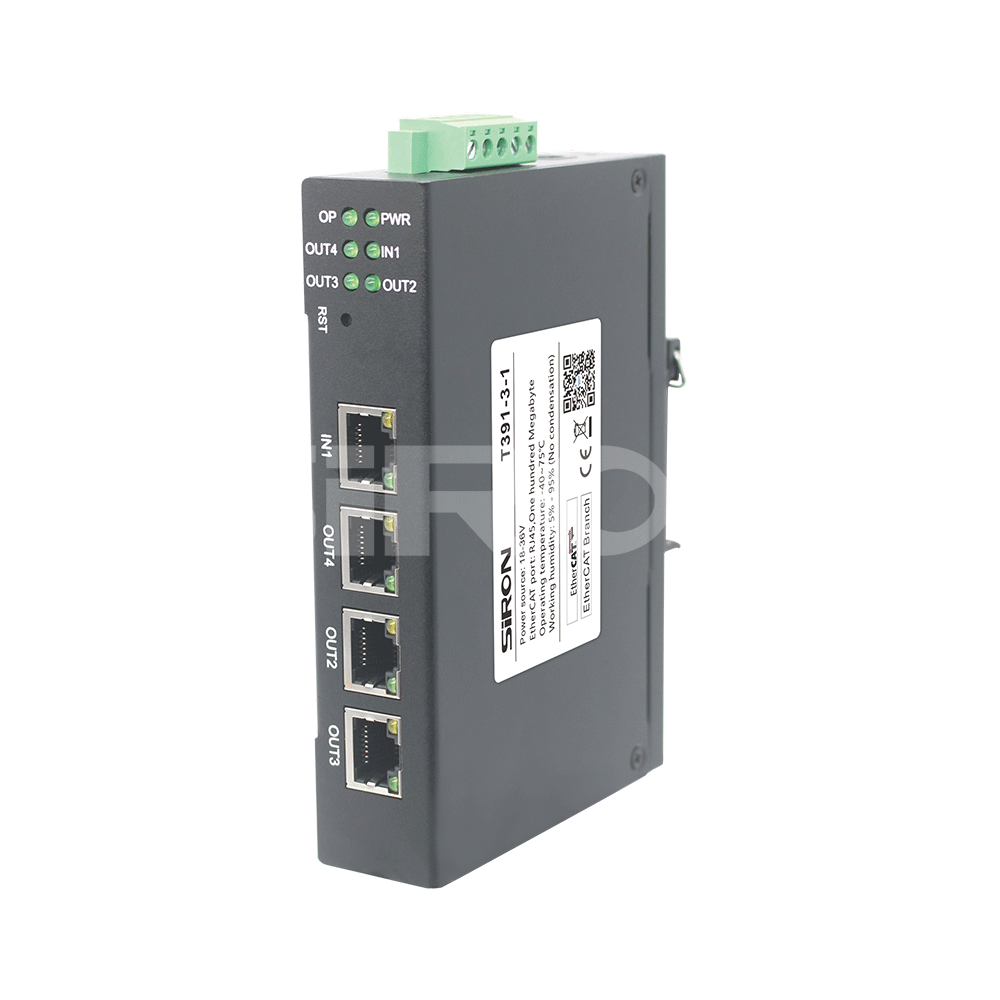

SiRON T391-3-1 T391-3-2 EtherCAT 분기

사양

모델 번호	T391-3-1
전원	18-36V(일반 값 24V/70mA), 과전압 및 과전류 보호 기능 포함
EtherCAT 포트	RJ45,100M
작동 온도	-30~75℃
작동 습도	5%~95% 응축 없음
설치 모드	DIN 레일 장착

모델 번호	T391-3-2
동력원	18-36V(일반 값 24V/140mA), 과전압 및 과전류 보호 기능 포함
EtherCAT 포트	RJ45,100
작동 온도	-30~75℃
작동 습도	5%~95%결로 없음
설치 모드	DIN 레일 장착

치수

전원 인터페이스

이 모듈의 전원 인터페이스는 다음 그림에 표시됩니다. 압착 단자 연결 및 둥근 머리 전원 연결을 지원하고 이중 전원 공급 장치 이중화를 지원하며 18-36V 입력을 지원합니다.

전설		인터페이스 기호	매개변수 설명
		둥근 머리 V1	18~36V의 둥근 머리 전원 공급 장치에 연결하십시오(단자 V1에 동시에 연결하지 마십시오).
		단자 V1/V2	18~36V의 직류에 연결하세요.
		G	18~36V의 DC 전압에 연결하세요.
		체육	접지

표시 등 정의

지표 범례	파일럿 램프	매개변수 설명
	파일럿 램프    PWR    OP    IN	전원 표시 등은 지속적으로 켜져 있으며  전원 공급 장치가 정상임을 나타냅니다.  스플리터가 OP 상태에 들어가면  지속적으로 켜져 있습니다. 그렇지 않으면 꺼집니다.
	아웃4 아웃2 아웃3	계속 켜져 있음: 네트워크 연결이 설정되었습니다.  깜박임: 데이터 통신과 함께 링크가 활성화되었습니다.  꺼짐: 네트워크 연결이 끊어졌습니다.

지표 범례	파일럿 램프	매개변수 설명
	PWR	전원 표시등은 지속적으로 켜져 있으며 전원 공급 장치가 정상임을 나타냅니다.
	OP	스플리터가 OP 상태에 들어가면 지속적으로 유지됩니다. 그렇지 않으면 꺼집니다.
	안에	계속 켜져 있음: 네트워크 연결됨 깜박임: 네트워크가 데이터 통신에 연결됨 꺼짐: 네트워크 연결 없음
	아웃4	IN1과 동일하게 포트 OUT4의 네트워크 상태를 나타냅니다.
	아웃2	IN1과 동일하게 포트 OUT2의 네트워크 상태를 나타냅니다.
	아웃8	IN1과 동일하게 포트 OUT8의 네트워크 상태를 나타냅니다.
	아웃6	IN1과 동일하게 포트 OUT6의 네트워크 상태를 나타냅니다.
	아웃7	IN1과 동일하게 포트 OUT7의 네트워크 상태를 나타냅니다.

RST 키

네트워크 애플리케이션 토폴로지
