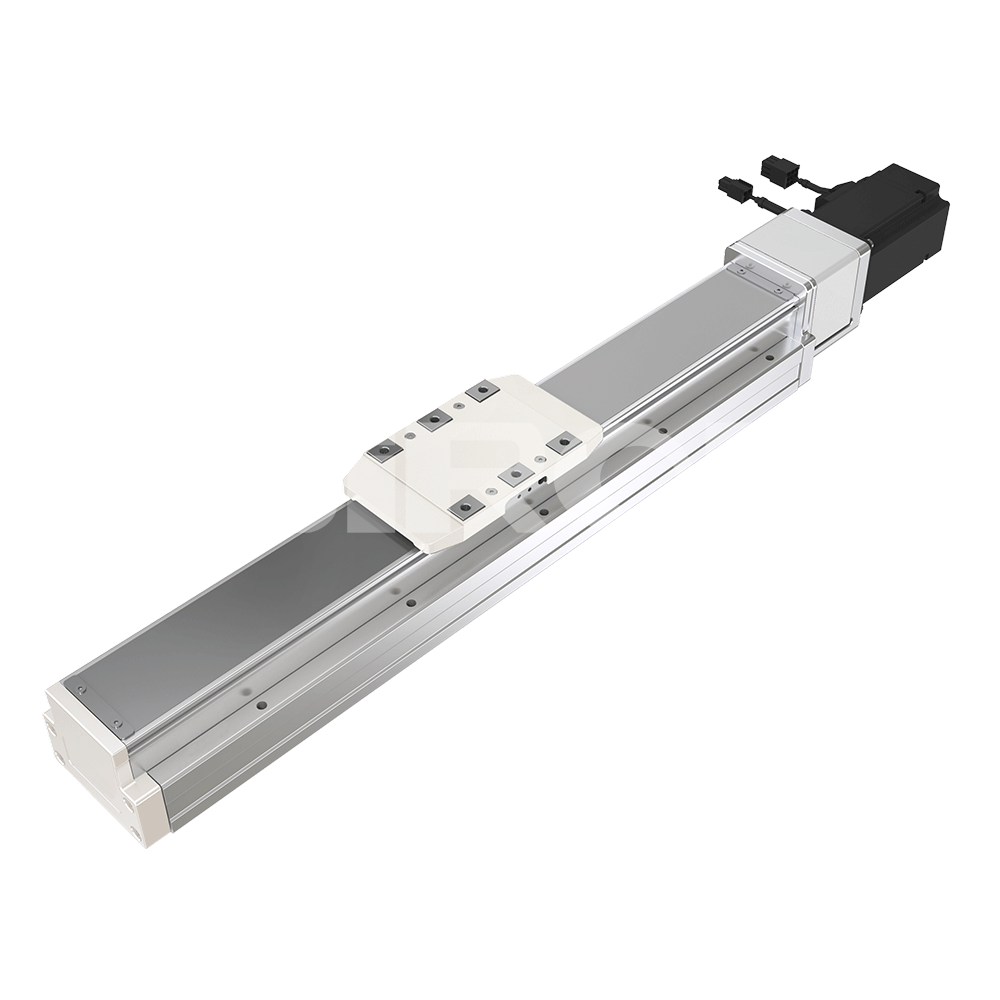

SiRON M303 indlejret kugleskruemodul

Funktioner:

* Spor indlejret skrue glidebord, ved hjælp af spor indlejret, lige højde ligehed stærkt forbedret, glidebord vandring op til 1250 mm, ingen fjernelse af dækslet, nem montering, Mere stiv; Specielt stålbæltestrukturdesign, kan reducere støv, kan bruges i renrumsmiljø;

* Bredden reduceres, så udstyrsinstallationspladsen er mindre, kroppen og glidesædet er et støbt stål, forbedrer den originale aluminiumsglidesædes stivhed;
* Behøver ikke at fjerne stålbåndet, kan ﬁxeres oppefra og ned eller ﬁxeres nedefra og op; Installationsdatum dock er tilføjet på siden af kroppen; Bunden af kroppen har et positionerings-PIN-hul, bekvem samlingstid;

Antal:
Tilgængelighed:





Spørge Læg i kurv PDF eksport

Model:
M303
Mærke:
SiRON
Kode:
9001909090

1050 mm Maksimal slaglængde 1000 mm/s Maksimal hastighed Φ16mm kuglelejeskrue

Produktbeskrivelse

Om valg

Udvalgseksempel: M303-5-50-BC-M20B-E5 er M303-serien, guide 5 mm, slaglængde 50, motoreksponeret, Mitsubishi 200W med bremse, ingen oprindelsessensor, ingen grænsesensor;

Bemærk: Hvis du har brug for andre stilarter, bedes du kontakte vores salgspersonale.

Oprindelsessensor: grænsen for valgslag 50 mm: (1) Oprindelsestypegrænse skal placeres på forskellige sider, (2) induktionsplader skal installeres på begge sider af glidesædet;

Produktspecifikation

Projekt			Specifikation
Speciicatiner	Motorkraft		200W/400W
	Gentagelighed (mm)		±0,01
	Kugleskrueledning (mm)		5	10	20
	Maksimal hastighed (mm/s)		250	500	1000
	Maksimal nyttelast (kg)	Vandret	50	30	18
		Lodret	15	8	3
	Nominel fremdrift(n)		683/1388	341/694	174/347
	Slagstigning (mm)		5 0 - 1 0 5 0 mm / 5 0 interval
Sarts	AC Servo motoroutput(w)		200/400
	Kan udstyres med stepmotor		57/60
	Kugleskrue (mm)		C7 φ16
	Kobling (mm)		10×11(14)/10×14
	Hjemmesensor	Uden for	K017-A6

Installationsmetode

企业微信截图_ 17740752489 24

Tilladt udhæng

企业微信截图_ 17740766192 077

Statisk belastningsmoment

企业微信截图_ 17740753898 391

Dataene angivet i momenttabellen repræsenterer tyngdepunktet

Under normale brugsforhold, der overholder katalogovertrædelser, er den garanterede levetid 10.000 kilometer

Standardspecifikationerne kan ikke følges ved brug af den omvendte hejs. Hvis du har behov, bedes du kontakte vores salgspersonale

MINE	103
MP	103
MR	144

Passende motormærke

Mærke	Motormærket	Om bremserne	Motorkapacitet	spænding	Motormodel	spænding
Mitsubishi	M	Ingen bremser (vandret stil)	200/400	220	HG-KR23/HG-KR43	MR-J4-20A MR-J4-40A
Mitsubishi	M	Med bremse (lodret stil)	200/400	220	HG-KR23B/HG-KR43B	MR-J4-20A MR-J4-40A
Panasonic	P	Ingen bremser (vandret stil)	200/400	220	MSMD022G1U/MSMD042G1U	MADHT1507 MADHT2510
Panasonic	P	Med bremse (lodret stil)	200/400	220	MSMD022G1V/MSMD042G1V	MADHT1507 MADHT2510
Delta	T	Ingen bremser (vandret stil)	200/400	220	ECMA-C20602ES/ECMA-C20604ES	ASD-B20221-B ASD-B20421-B
Delta	T	Med bremse (lodret stil)	200/400	220	ECMA-C20602FS/ECMA-C20604FS	ASD-B20221-B ASD-B20421-B

Generel måltegning

企业微信截图_ 17740799293 328

Når slaget er 50, da de faste huller af låsetypen på hoveddelen vil blive dækket af glidesædet, kan der kun bruges 4 skruer til fiksering. Det anbefales, at kunden bruger de bundlåsende faste huller til at låse hoveddelen

Slagtilfælde	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	328	378	428	478	528	578	628	678	728	778	828	878	928	978	1028	1078	1128	1178	1228	1278	1328
EN	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
vægt (kg)	3.95	4.3	4.65	5	5.35	5.7	6.05	6.4	6.75	7.1	7.45	7.8	8.15	8.5	8.85	9.2	9.55	9.9	10.25	10.6	10.95

企业微信截图_ 17740800773 733

Når slaget er 50, da de faste huller af låsetypen på hoveddelen vil blive dækket af glidesædet, kan der kun bruges 4 skruer til fiksering. Det anbefales, at kunden bruger de bundlåsende faste huller til at låse hoveddelen.

Slagtilfælde	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5
EN	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10
N	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
vægt (kg)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

Bemærk: Når motoren er klappet ned, hvis en bremsemotor er valgt, eller motorens totale længdegrænse overskrides, kan standard PIN-hullet ikke anvendes. Hvis du har behov, bedes du kontakte vores salgspersonale

企业微信截图_ 17740802522 604

Når slaget er 50, da de faste huller af låsetypen på hoveddelen vil blive dækket af glidesædet, kan der kun bruges 4 skruer til fiksering. Det anbefales, at kunden bruger de bundlåsende faste huller til at låse hoveddelen

Slagtilfælde	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5
EN	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
vægt (kg)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

企业微信截图_ 17740804162 240

Når slaget er 50, da de faste huller af låsetypen på hoveddelen vil blive dækket af glidesædet, kan der kun bruges 4 skruer til fiksering. Det anbefales, at kunden bruger de bundlåsende faste huller til at låse hoveddelen.

Slagtilfælde	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	264.5	1314.5
EN	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
vægt (kg)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

Bemærk: Når motoren er klappet ned, hvis en bremsemotor er valgt, eller motorens totale længdegrænse overskrides, kan standard PIN-hullet ikke anvendes. Hvis du har behov, bedes du kontakte vores sælgere.
