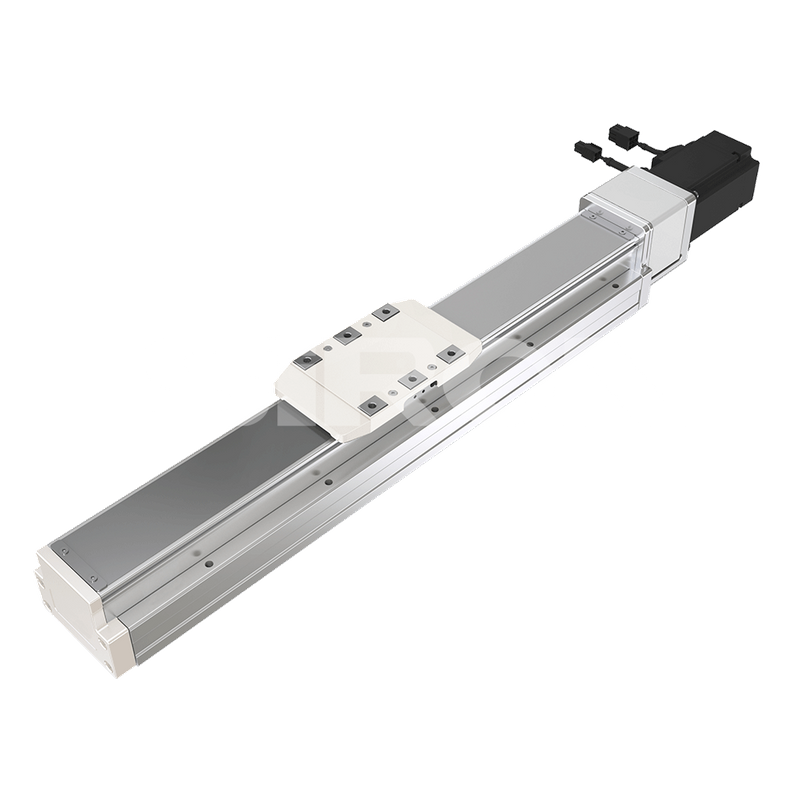

Убудаваны шарыка-шрубавы модуль SiRON M303

Убудаваны шарыка-шрубавы модуль SiRON M303

Асаблівасці:

*Расоўны стол з убудаваным шрубай, з выкарыстаннем убудаванай дарожкі, прамалінейнасць роўнай вышыні значна палепшана, ход рассоўнага стала да 1250 мм, вечка не здымаецца, лёгкая зборка, больш жорсткі; Спецыяльная канструкцыя структуры сталёвага рамяня, можа паменшыць пыл, можа выкарыстоўвацца ў чыстых памяшканнях;

* Шырыня паменшана, так што прастора для ўстаноўкі абсталявання меншая, корпус і сядзенне слізгацення змяшчаюцца з адной фармованай сталі, паляпшаючы калянасць арыгінальнага алюмініевага сядзення слізгацення;
* Не трэба здымаць сталёвы рэмень, можна замацаваць зверху ўніз або знізу ўверх; Збоку кузава дадаецца док-станцыя для ўстаноўкі; У ніжняй частцы корпуса ёсць адтуліна для пазіцыянавання PIN-кода, зручны час зборкі;

Колькасць:
Наяўнасць:





Запытайцеся Дадаць у кошык Экспарт у PDF

мадэль:
М303
Марка:
SiRON
Код:
9001909090

1050 мм Максімальны ход 1000 мм/с Максімальная хуткасць Шруба з шарыкападшыпнікам Φ16 мм

Апісанне прадукту

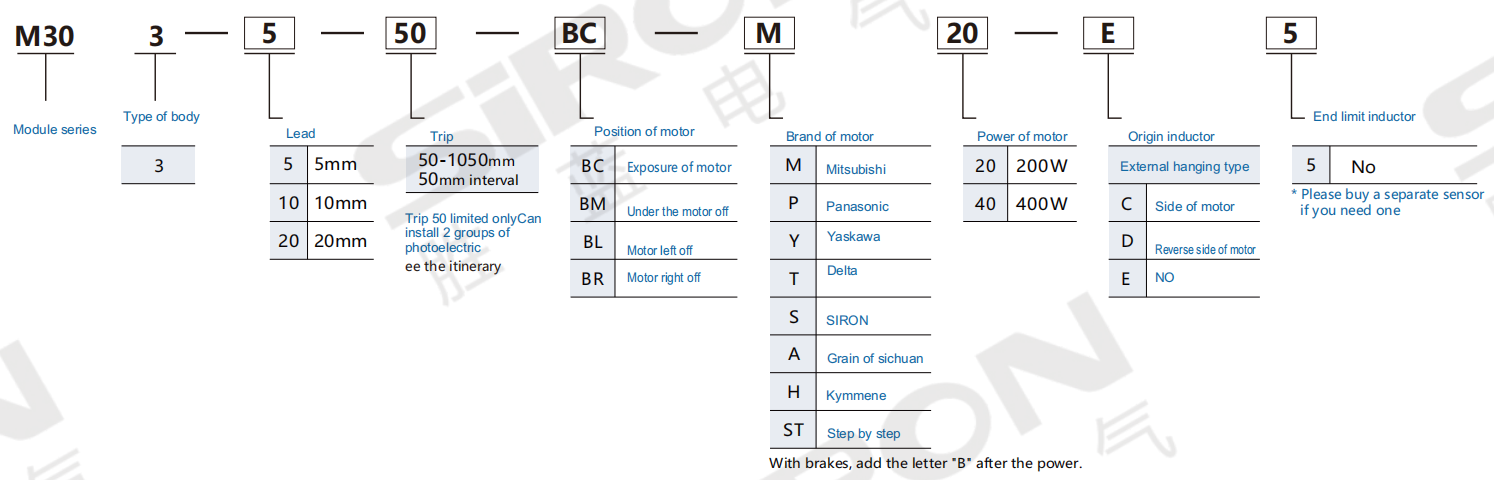

Пра адбор

Прыклад выбару: M303-5-50-BC-M20B-E5 - гэта серыя M303, накіроўвалая 5 мм, ход 50, адкрыты рухавік, Mitsubishi 200 Вт з тормазам, без датчыка пачатку, без датчыка мяжы;

Заўвага: калі вам патрэбныя іншыя стылі, звярніцеся да нашага гандлёвага персаналу.

Датчык паходжання: мяжа ходу выбару 50 мм: (1) абмежаванне тыпу паходжання павінна быць размешчана па розныя бакі, (2) індукцыйныя пласціны павінны быць устаноўлены па абодва бакі сядзення слізгацення;

Спецыфікацыя прадукту

Праект			Спецыфікацыя
Спецыфікаты	Магутнасць рухавіка		200 Вт/400 Вт
	Паўтараемасць (мм)		±0,01
	Шарыкавы шруба (мм)		5	10	20
	Максімальная хуткасць (мм/с)		250	500	1000
	Максімальная карысная нагрузка (кг)	Гарызантальны	50	30	18
		Вертыкальны	15	8	3
	Намінальная цяга (n)		683/1388	341/694	174/347
	Крок ходу (мм)		5 0 - 1 0 5 0 мм / інтэрвал 5 0
Сарты	Магутнасць серводвигателя пераменнага току (Вт)		200/400
	Можа быць абсталяваны крокавым рухавіком		57/60
	ШВП (мм)		C7 φ16
	Муфта (мм)		10×11(14)/10×14
	Хатні датчык	Звонку	К017-А6

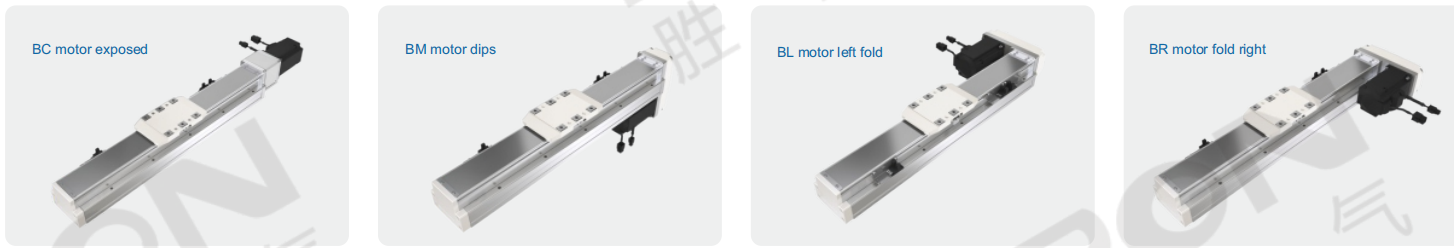

Спосаб ўстаноўкі

企业微信截图_ 17740752489 24

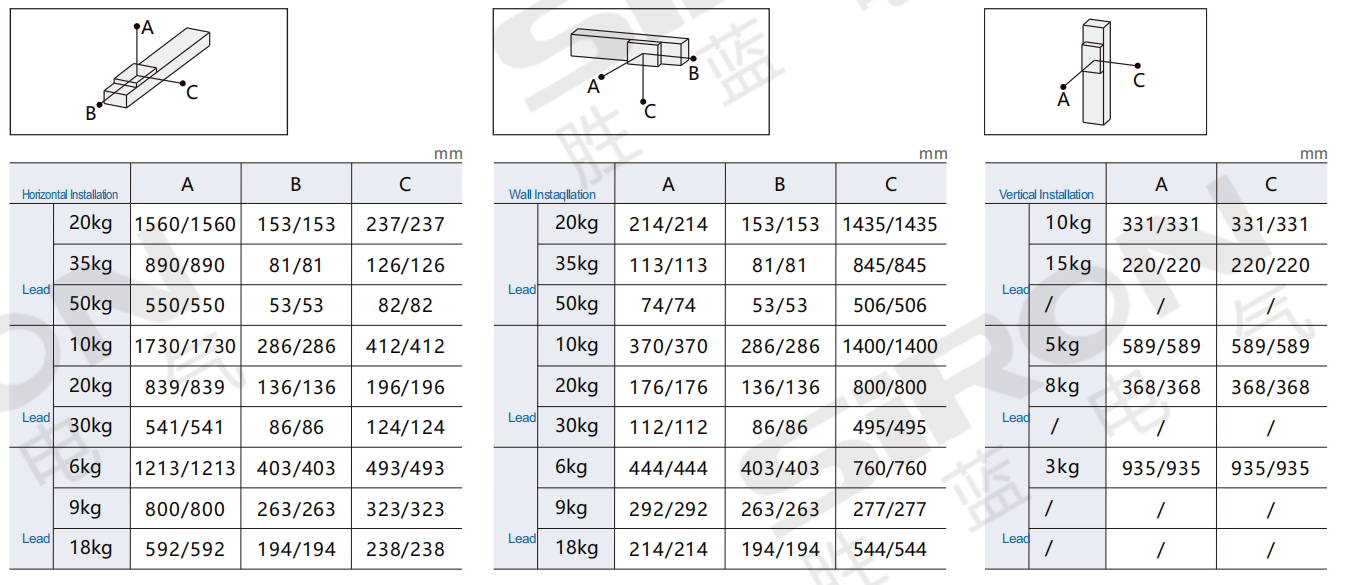

Дапушчальны навісь

企业微信截图_ 17740766192 077

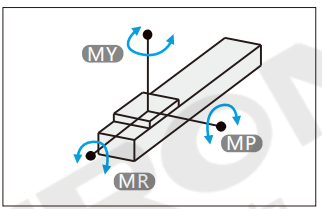

Момант статычнай нагрузкі

企业微信截图_ 17740753898 391

Дадзеныя, указаныя ў табліцы крутоўных момантаў, адпавядаюць цэнтру цяжару

Пры звычайных умовах выкарыстання, якія адпавядаюць парушэнням каталога, гарантаваны тэрмін службы складае 10 000 кіламетраў

Пры выкарыстанні перавернутага пад'ёмніка нельга выконваць стандартныя характарыстыкі. Калі ў вас ёсць якія-небудзь патрэбы, звярніцеся да нашага гандлёвага персаналу

МОЙ	103
дэпутат	103
СПАДАР	144

Прыдатная марка рухавіка

Марка	Марка рухавіка	Ці тармазы	Магутнасць рухавіка	напруга	Мадэль рухавіка	напруга
Міцубісі	М	Без тармазоў (гарызантальны стыль)	200/400	220	HG-KR23/HG-KR43	MR-J4-20A MR-J4-40A
Міцубісі	М	З тормазам (вертыкальны стыль)	200/400	220	HG-KR23B/HG-KR43B	MR-J4-20A MR-J4-40A
Panasonic	П	Без тармазоў (гарызантальны стыль)	200/400	220	MSMD022G1U/MSMD042G1U	MADHT1507 MADHT2510
Panasonic	П	З тормазам (вертыкальны стыль)	200/400	220	MSMD022G1V/MSMD042G1V	MADHT1507 MADHT2510
Дэльта	Т	Без тармазоў (гарызантальны стыль)	200/400	220	ECMA-C20602ES/ECMA-C20604ES	ASD-B20221-B ASD-B20421-B
Дэльта	Т	З тормазам (вертыкальны стыль)	200/400	220	ECMA-C20602FS/ECMA-C20604FS	ASD-B20221-B ASD-B20421-B

Чарцёж агульнага памеру

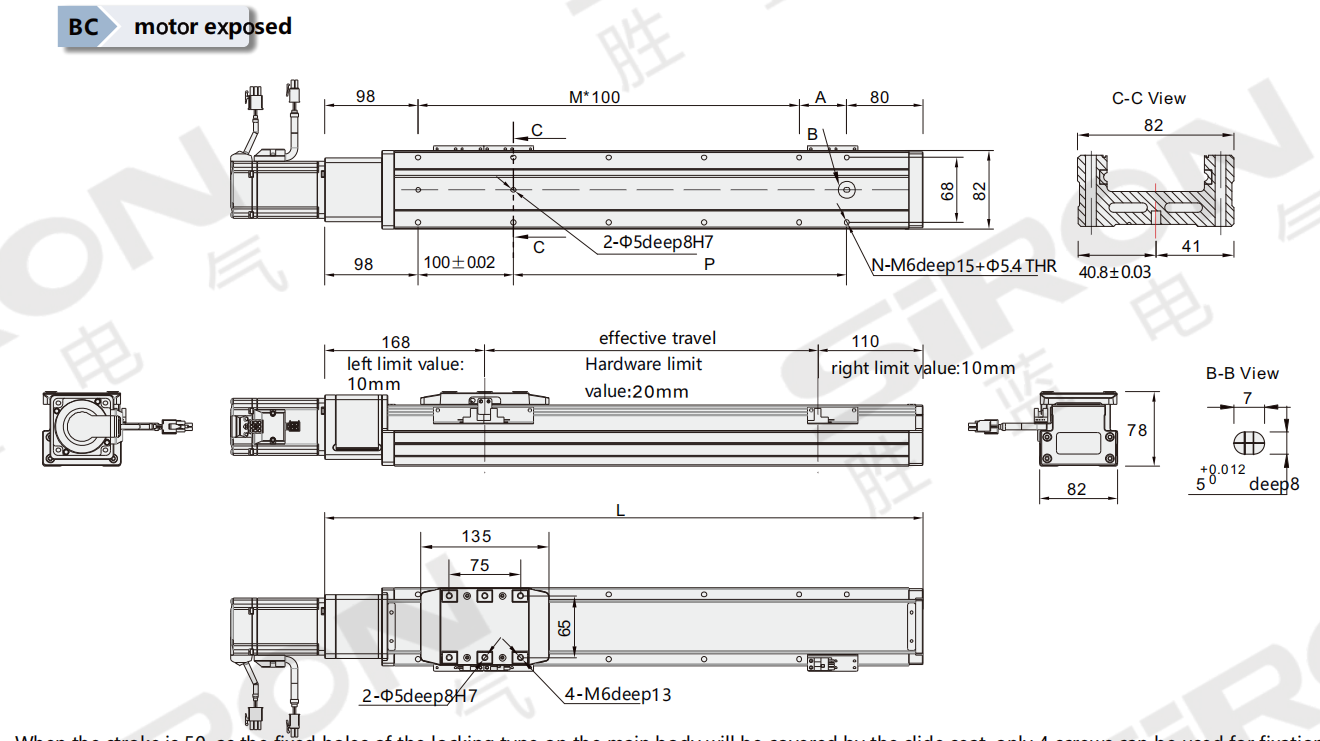

企业微信截图_ 17740799293 328

Калі ход роўны 50, паколькі фіксаваныя адтуліны фіксаванага тыпу на асноўным корпусе будуць закрыты сядзеннем слізгацення, для фіксацыі можна выкарыстоўваць толькі 4 шрубы. Рэкамендуецца, каб кліент выкарыстоўваў фіксаваныя адтуліны ніжняга тыпу для фіксацыі асноўнага корпуса

Інсульт	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
Л	328	378	428	478	528	578	628	678	728	778	828	878	928	978	1028	1078	1128	1178	1228	1278	1328
А	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
М	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
Н	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
П	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
вага (кг)	3.95	4.3	4.65	5	5.35	5.7	6.05	6.4	6.75	7.1	7.45	7.8	8.15	8.5	8.85	9.2	9.55	9.9	10.25	10.6	10.95

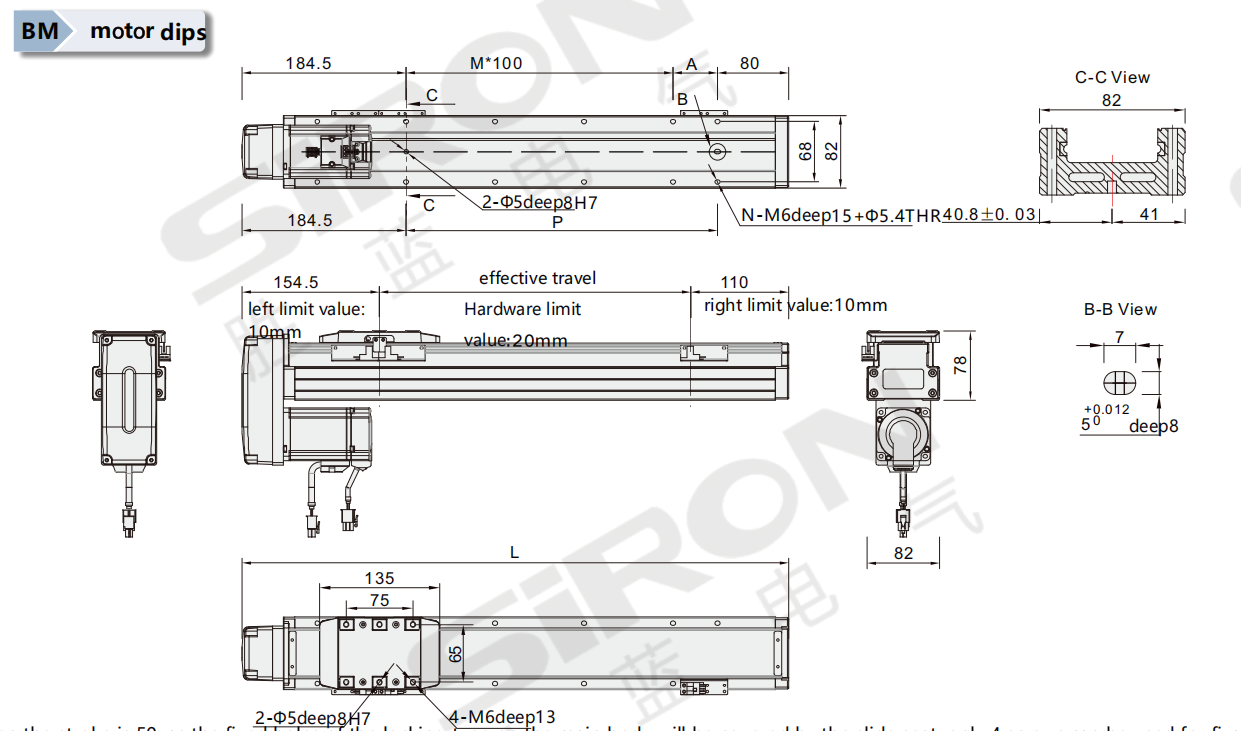

企业微信截图_ 17740800773 733

Калі ход роўны 50, паколькі фіксаваныя адтуліны фіксаванага тыпу на асноўным корпусе будуць закрыты сядзеннем слізгацення, для фіксацыі можна выкарыстоўваць толькі 4 шрубы. Рэкамендуецца, каб кліент выкарыстоўваў фіксаваныя адтуліны ніжняга тыпу для фіксацыі асноўнага корпуса.

Інсульт	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
Л	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5
А	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
М	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10
Н	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24
П	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
вага (кг)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

Заўвага: калі рухавік у складзеным стане, абраны рухавік з тармазом або перавышаны ліміт агульнай даўжыні рухавіка, стандартнае адтуліну для PIN-кода не можа быць прыменена. Калі ў вас ёсць якія-небудзь патрэбы, звярніцеся да нашага гандлёвага персаналу

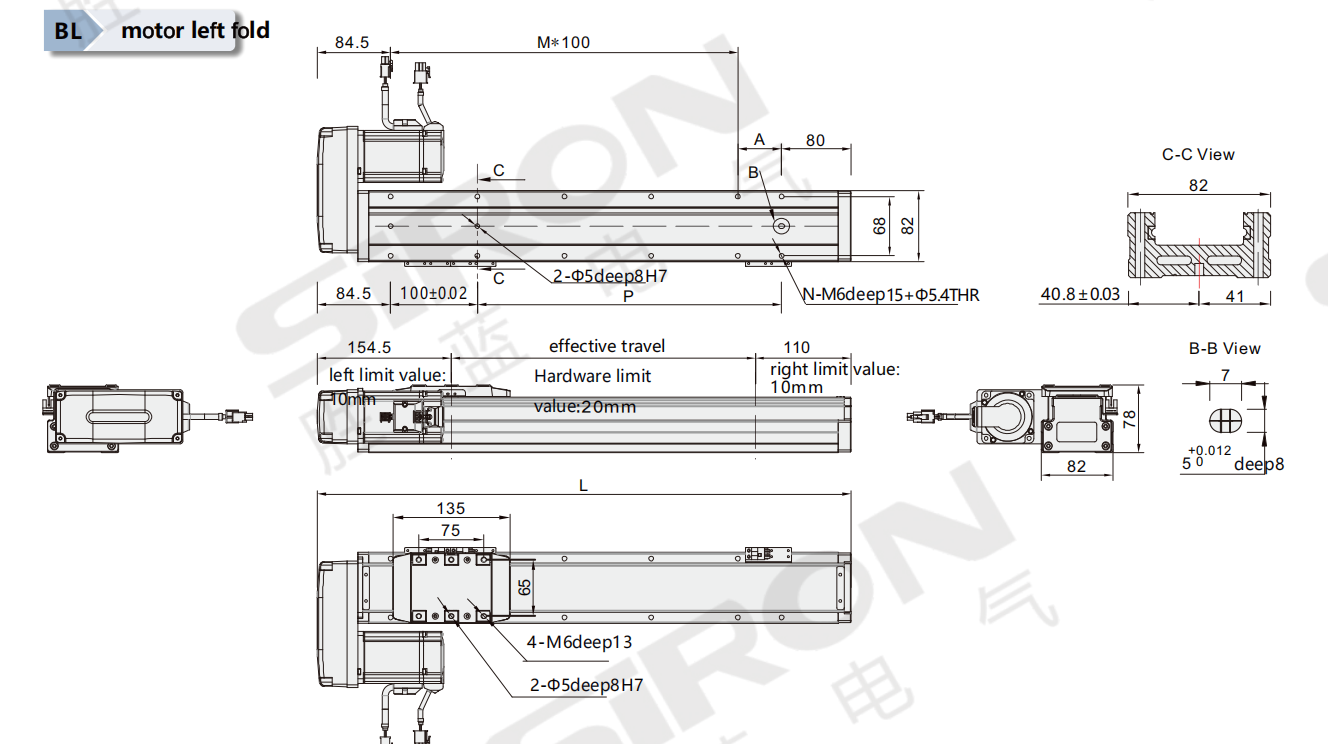

企业微信截图_ 17740802522 604

Калі ход роўны 50, паколькі фіксаваныя адтуліны замкавага тыпу на асноўным корпусе будуць закрыты сядзеннем слізгацення, для фіксацыі можна выкарыстоўваць толькі 4 шрубы. Рэкамендуецца, каб кліент выкарыстоўваў фіксаваныя адтуліны ніжняга тыпу для фіксацыі асноўнага корпуса

Інсульт	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
Л	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5
А	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
М	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
Н	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
П	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
вага (кг)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

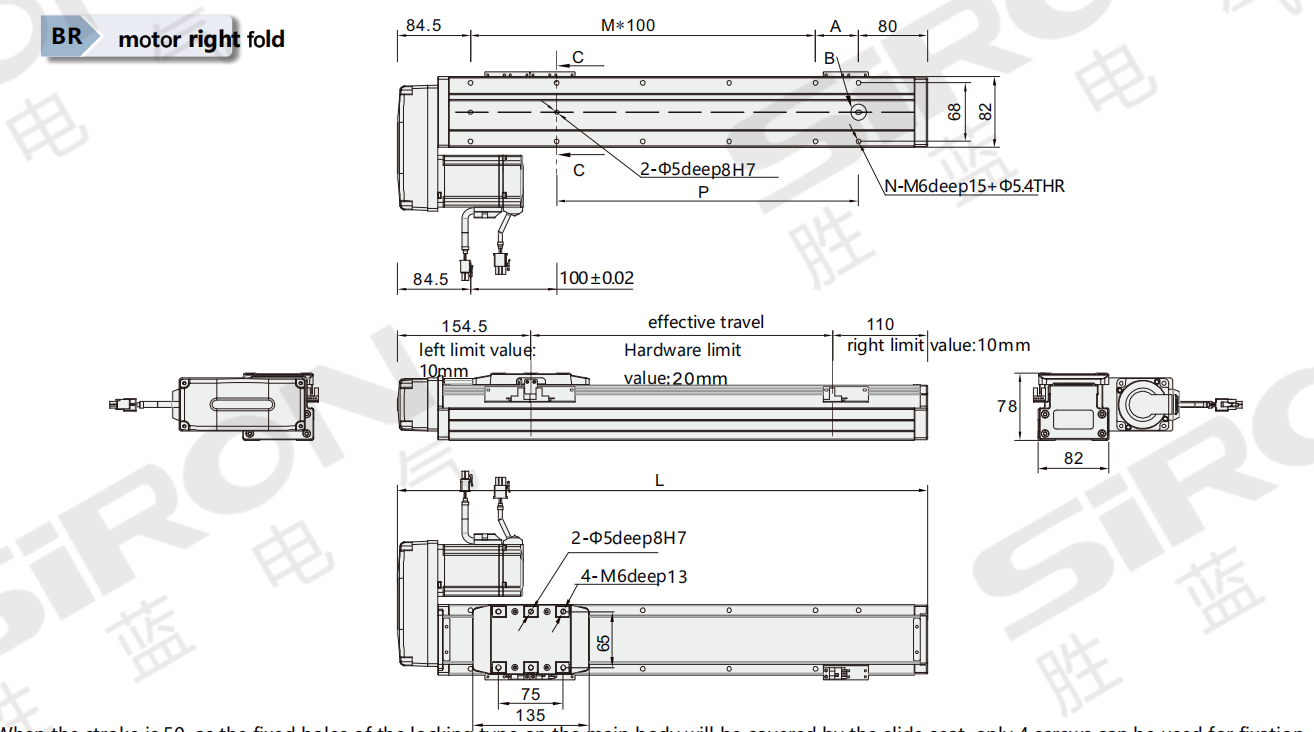

企业微信截图_ 17740804162 240

Калі ход роўны 50, паколькі фіксаваныя адтуліны фіксаванага тыпу на асноўным корпусе будуць закрыты сядзеннем слізгацення, для фіксацыі можна выкарыстоўваць толькі 4 шрубы. Рэкамендуецца, каб кліент выкарыстоўваў фіксаваныя адтуліны ніжняга тыпу для фіксацыі асноўнага корпуса.

Інсульт	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
Л	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	264.5	1314.5
А	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
М	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
Н	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
П	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
вага (кг)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

Заўвага: калі рухавік у складзеным стане, абраны рухавік з тармазом або перавышаны ліміт агульнай даўжыні рухавіка, стандартнае адтуліну для PIN-кода не можа быць прыменена. Калі ў вас ёсць якія-небудзь патрэбы, звярніцеся да нашага гандлёвага персаналу.
