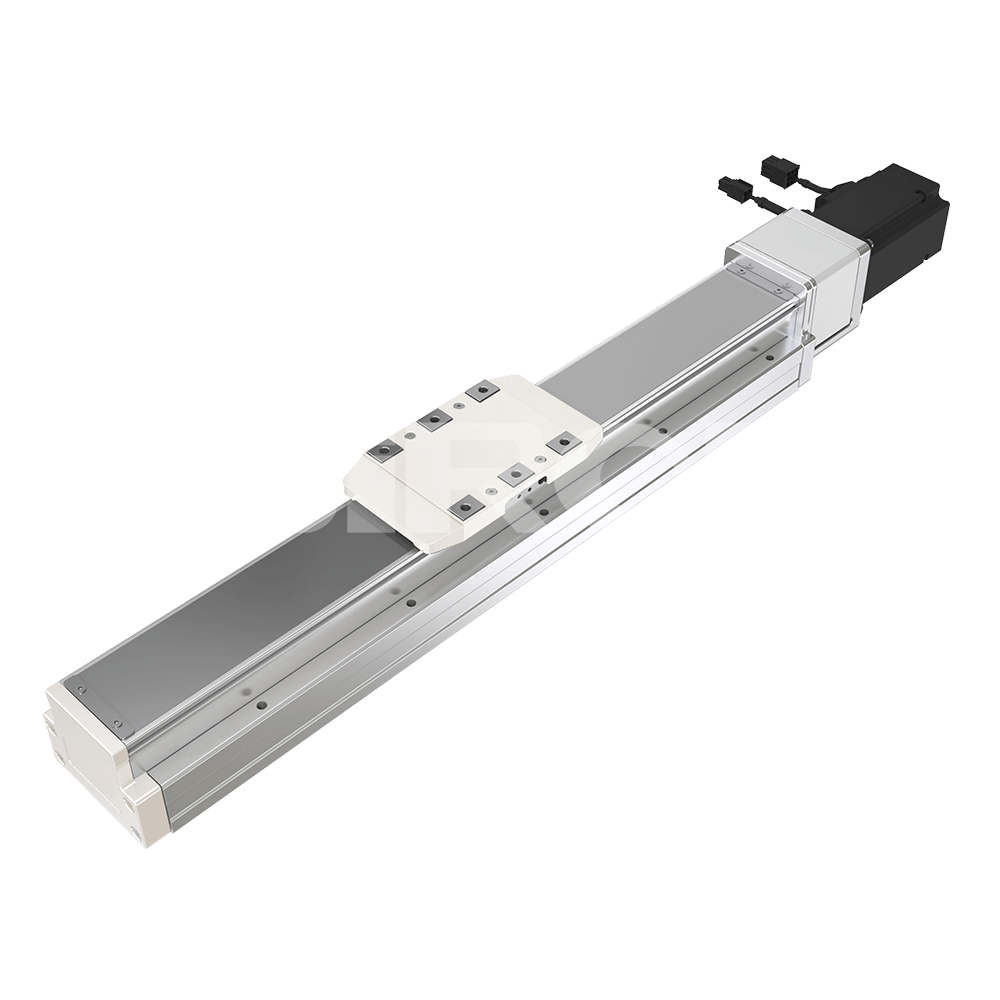

SiRON M303 įmontuotas rutulinis sraigtinis modulis

Savybės:

* Vikšro įtaisytas sraigtinis stumdomas stalas, naudojant įmontuotą takelį, vienodo aukščio tiesumas labai pagerėjo, slankiojančio stalo eiga iki 1250 mm, dangčio nenuimamas, lengvas surinkimas, standesnis; Specialus plieninio diržo konstrukcijos dizainas, gali sumažinti dulkes, gali būti naudojamas švarioje patalpoje;

* Plotis sumažinamas, todėl įrangos montavimo erdvė yra mažesnė, korpusas ir slydimo sėdynė iš vieno plieno liejimo, pagerina originalų aliuminio slydimo sėdynės standumą;
* Nereikia nuimti plieninio diržo, gali būti tvirtinamas iš viršaus į apačią arba iš apačios į viršų fiksuojamas; Montavimo atskaitos dokas pridedamas korpuso šone; Korpuso apačioje yra pozicionavimo PIN anga, patogus surinkimo laikas;

Kiekis:
Prieinamumas:





Pasiteirauti Pridėti į krepšelį PDF eksportas

Modelis:
M303
Prekinis ženklas:
SiRON
Kodas:
9001909090

Maksimalus eiga 1050 mm 1000mm/s Maksimalus greitis Φ16 mm rutulinio guolių varžtas

Produkto aprašymas

Apie atranką

Pasirinkimo pavyzdys: M303-5-50-BC-M20B-E5 yra M303 serija, kreiptuvas 5 mm, eiga 50, variklis veikiamas, Mitsubishi 200W su stabdžiu, be pradžios jutiklio, be ribinio jutiklio;

Pastaba: jei jums reikia kitų stilių, kreipkitės į mūsų pardavimų personalą.

Kilmės jutiklis: pasirinkimo eigos riba 50 mm: (1) Kilmės tipo riba turi būti išdėstyta skirtingose pusėse, (2) indukcinės plokštės turi būti sumontuotos abiejose stumdomos sėdynės pusėse;

Gaminio specifikacija

Projektas			Specifikacija
Specifiniai preparatai	Variklio galia		200W/400W
	Pakartojamumas (mm)		±0,01
	Rutulinio varžto laidas (mm)		5	10	20
	Didžiausias greitis (mm/s)		250	500	1000
	Didžiausia naudingoji apkrova (kg)	Horizontaliai	50	30	18
		Vertikalus	15	8	3
	Nominali trauka (n)		683/1388	341/694	174/347
	Eigos žingsnis (mm)		5 0 - 1 0 5 0 mm / 5 0 intervalas
Sarts	AC servo variklio išėjimas (w)		200/400
	Galima komplektuoti su žingsniniu varikliu		57/60
	Rutulinis varžtas (mm)		C7 φ16
	Sujungimas (mm)		10×11(14)/10×14
	Namų jutiklis	Lauke	K017-A6

Montavimo būdas

企业微信截图_ 17740752489 24

Leidžiama iškyša

企业微信截图_ 17740766192 077

Statinis pakrovimo momentas

企业微信截图_ 17740753898 391

Sukimo momento lentelėje nurodyti duomenys rodo svorio centrą

Įprastomis naudojimo sąlygomis, atitinkančiomis katalogo pažeidimus, garantuota eksploatavimo trukmė yra 10 000 kilometrų

Naudojant apverstą keltuvą negalima laikytis standartinių specifikacijų. Jei turite kokių nors poreikių, kreipkitės į mūsų pardavimų personalą

MANO	103
MP	103
MR	144

Tinkamo variklio markės

Prekės ženklas	Variklio ženklas	Ar stabdžiai	Variklio talpa	įtampa	Variklio modelis	įtampa
Mitsubishi	M	Nėra stabdžių (horizontalus stilius)	200/400	220	HG-KR23 / HG-KR43	MR-J4-20A MR-J4-40A
Mitsubishi	M	Su stabdžiu (vertikalus stilius)	200/400	220	HG-KR23B / HG-KR43B	MR-J4-20A MR-J4-40A
Panasonic	P	Nėra stabdžių (horizontalus stilius)	200/400	220	MSMD022G1U / MSMD042G1U	MADHT1507 MADHT2510
Panasonic	P	Su stabdžiu (vertikalus stilius)	200/400	220	MSMD022G1V / MSMD042G1V	MADHT1507 MADHT2510
Delta	T	Nėra stabdžių (horizontalus stilius)	200/400	220	ECMA-C20602ES / ECMA-C20604ES	ASD-B20221-B ASD-B20421-B
Delta	T	Su stabdžiu (vertikalus stilius)	200/400	220	ECMA-C20602FS / ECMA-C20604FS	ASD-B20221-B ASD-B20421-B

Bendrųjų matmenų brėžinys

企业微信截图_ 17740799293 328

Kai smūgis yra 50, kadangi pagrindiniame korpuse esančias fiksavimo tipo angas uždengs slydimo sėdynė, tvirtinimui galima naudoti tik 4 varžtus. Klientui rekomenduojama pagrindiniam korpusui užrakinti naudoti fiksuotas dugno fiksavimo angas

Insultas	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	328	378	428	478	528	578	628	678	728	778	828	878	928	978	1028	1078	1128	1178	1228	1278	1328
A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
svoris (kg)	3.95	4.3	4.65	5	5.35	5.7	6.05	6.4	6.75	7.1	7.45	7.8	8.15	8.5	8.85	9.2	9.55	9.9	10.25	10.6	10.95

企业微信截图_ 17740800773 733

Kai smūgis yra 50, kadangi pagrindiniame korpuse esančias fiksavimo tipo angas uždengs slydimo sėdynė, tvirtinimui galima naudoti tik 4 varžtus. Klientui rekomenduojama pagrindiniam korpusui užrakinti naudoti fiksuotas dugno fiksavimo angas.

Insultas	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10
N	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
svoris (kg)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

Pastaba: Kai variklis nulenkiamas, jei pasirenkamas stabdžių variklis arba viršijamas bendras variklio ilgio limitas, standartinės PIN angos pritaikyti negalima. Jei turite kokių nors poreikių, kreipkitės į mūsų pardavimų personalą

企业微信截图_ 17740802522 604

Kai smūgis yra 50, kadangi pagrindiniame korpuse esančios fiksavimo tipo kiaurymės bus uždengtos slydimo sėdyne, tvirtinimui galima naudoti tik 4 varžtus. Klientui rekomenduojama pagrindiniam korpusui užrakinti naudoti apatinio užrakinimo tipo fiksuotas angas

Insultas	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
svoris (kg)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

企业微信截图_ 17740804162 240

Kai smūgis yra 50, kadangi pagrindiniame korpuse esančias fiksavimo tipo angas uždengs slydimo sėdynė, tvirtinimui galima naudoti tik 4 varžtus. Klientui rekomenduojama pagrindiniam korpusui užrakinti naudoti fiksuotas dugno fiksavimo angas.

Insultas	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	264.5	1314.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
svoris (kg)	4.15	4.5	4.85	5.2	5.55	5.9	6.25	6.6	6.95	7.3	7.65	8	8.35	8.7	9.05	9.4	9.75	10.1	10.45	10.8	11.15

Pastaba: Kai variklis nulenkiamas, jei pasirenkamas stabdžių variklis arba viršijamas bendras variklio ilgio limitas, standartinės PIN angos pritaikyti negalima. Jei turite kokių nors poreikių, kreipkitės į mūsų pardavimų personalą.
