SiRON T16 IP20 Modbus/TCP-busmodul

Funktioner

Beskyttelsesgrad lp20;
Integreret l/O, EtherCAT bus, lille størrelse 80x75x38mm;
Lille fodaftryk, hurtig hastighed, hurtig ledningsføring, stikbare ledningsterminaler;
Enkel konfiguration, velegnet til de fleste producenters masterstationer såsom Omron og Inovance.

Antal:
Tilgængelighed:





Spørge Læg i kurv PDF eksport

Model:
T16
Mærke:
SiRON
Kode:
8471800000

fjederklemme Modbus/TCP busmodul MIL-stik Modbus/TCP-busmodul Kompakt Modbus/TCP busmodul IP20 Modbus/TCP busmodul

Produktbeskrivelse

Om valg

企业微信截图_ 17580876271 312

Valgeksempel: T160-3 angiver T1 anden generations busmodul, protokollen er Modbus TCP, forbindelsestilstanden er granatsplinter, og input/output karakteristika er: 16 kanaler digital input og 16 kanaler digital output.

Bemærk *: Tilslutningsmetoden for stikket er stadig under udvikling og er ikke på markedet.

Tabel 1: Input/output karakteristika

Kode	Input	Produktion
3	16 kanaler digital indgang (NPN&PNP)	16 kanalers digital udgang (NPN)
3P	16 kanaler digital indgang (NPN&PNP)	16 kanalers digital udgang (PNP)
4	32 kanaler digital indgang (NPN&PNP)	0 kanaler digital udgang
5	0 kanaler digital indgang	32 kanalers digital udgang (NPN)
5P	0 kanaler digital indgang	32 kanalers digital udgang (PNP)
6	8 kanalers analog indgang (0-5V, 0-10V,-10V-+10V)	0 kanaler analog udgang

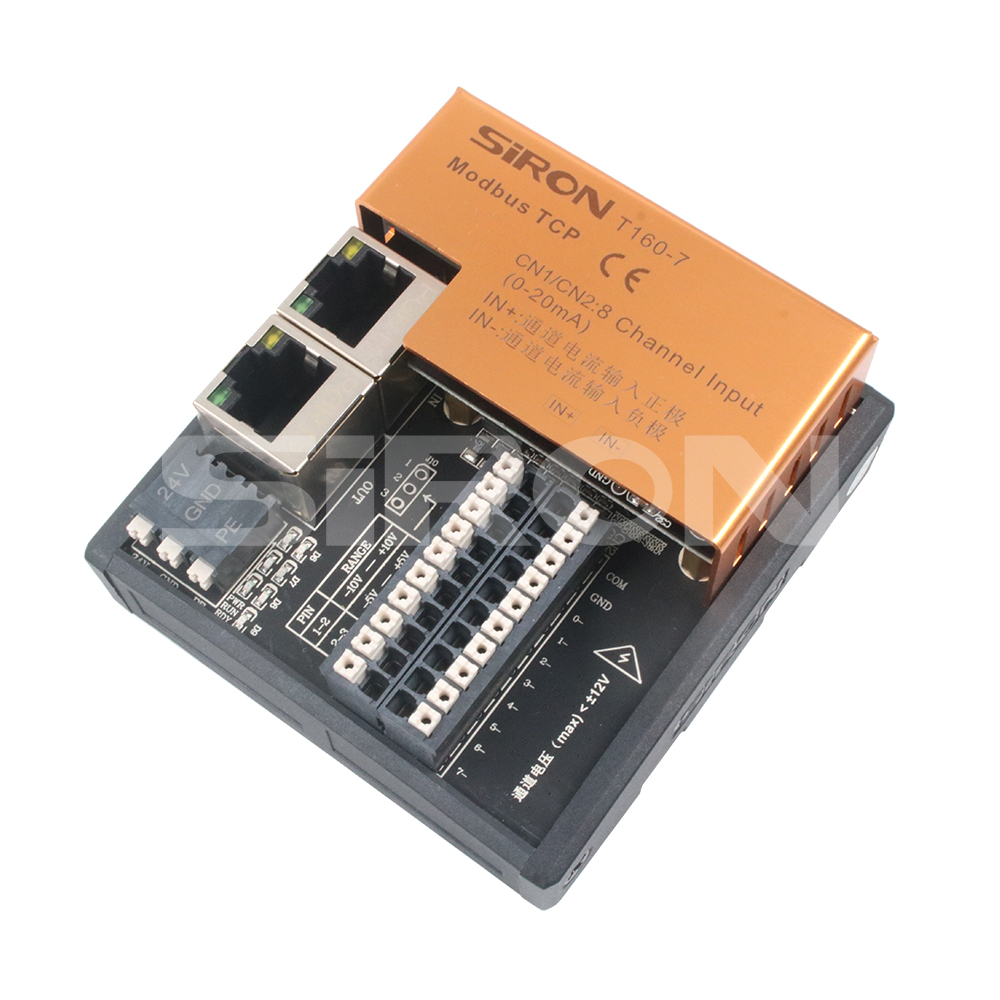

7	8 kanalers analog indgang (0-20mA, 4-20mA)	0 kanaler analog udgang
8	0 kanaler analog indgang	8 kanalers analog udgang (0-5V, 0-10V,-10V-+10V)
9	0 kanaler analog indgang	8 kanalers analog udgang (0-20mA, 4-20mA)

Specifikationer

Nominel spænding	24V DC (12~30V)
Nuværende forbrug	60mA
Størrelse	80×75×38 mm
Beskyttelsesgrad	IP20
Arbejdstemperatur	-20~60℃
Opbevaringstemperatur	-20～75℃
Relativ luftfugtighed	95%, Ingen kondens
Vægt	130 g

Digitalt ind- og udgangsmodul

Model	Specifikation Beskrivelse

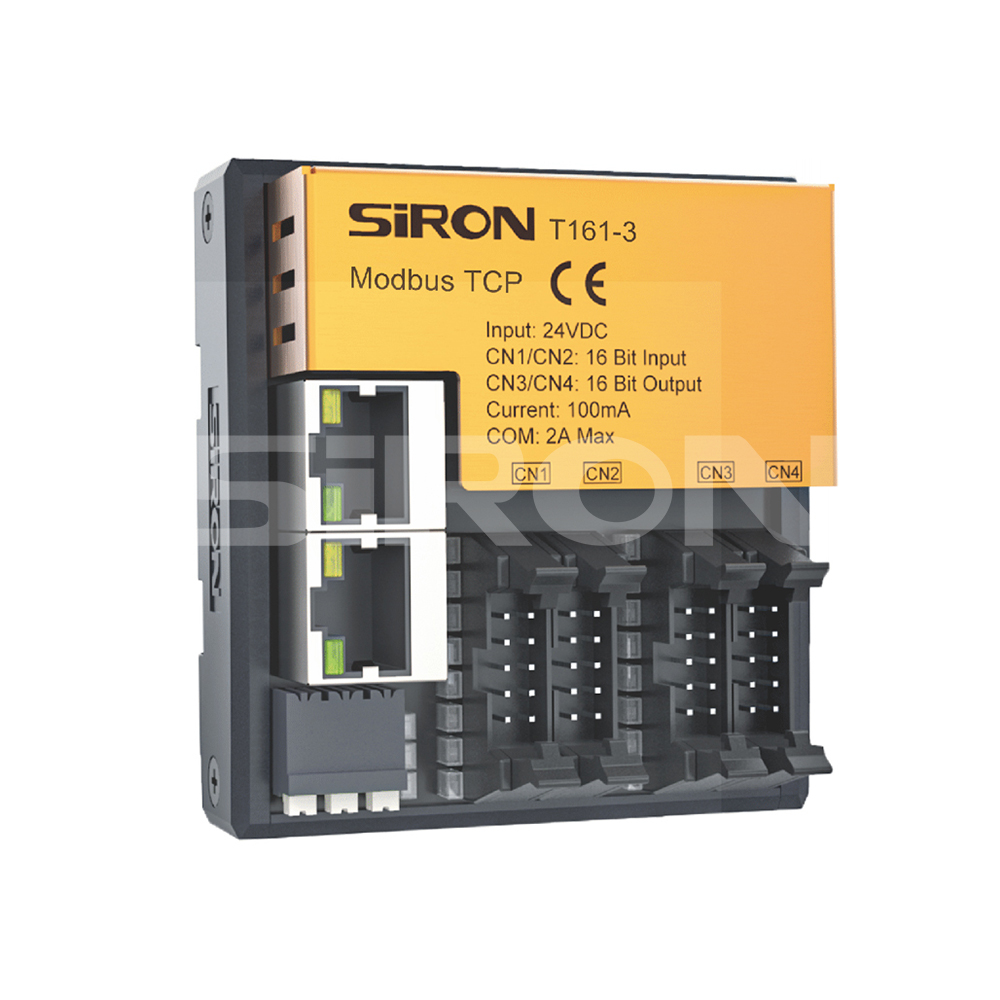

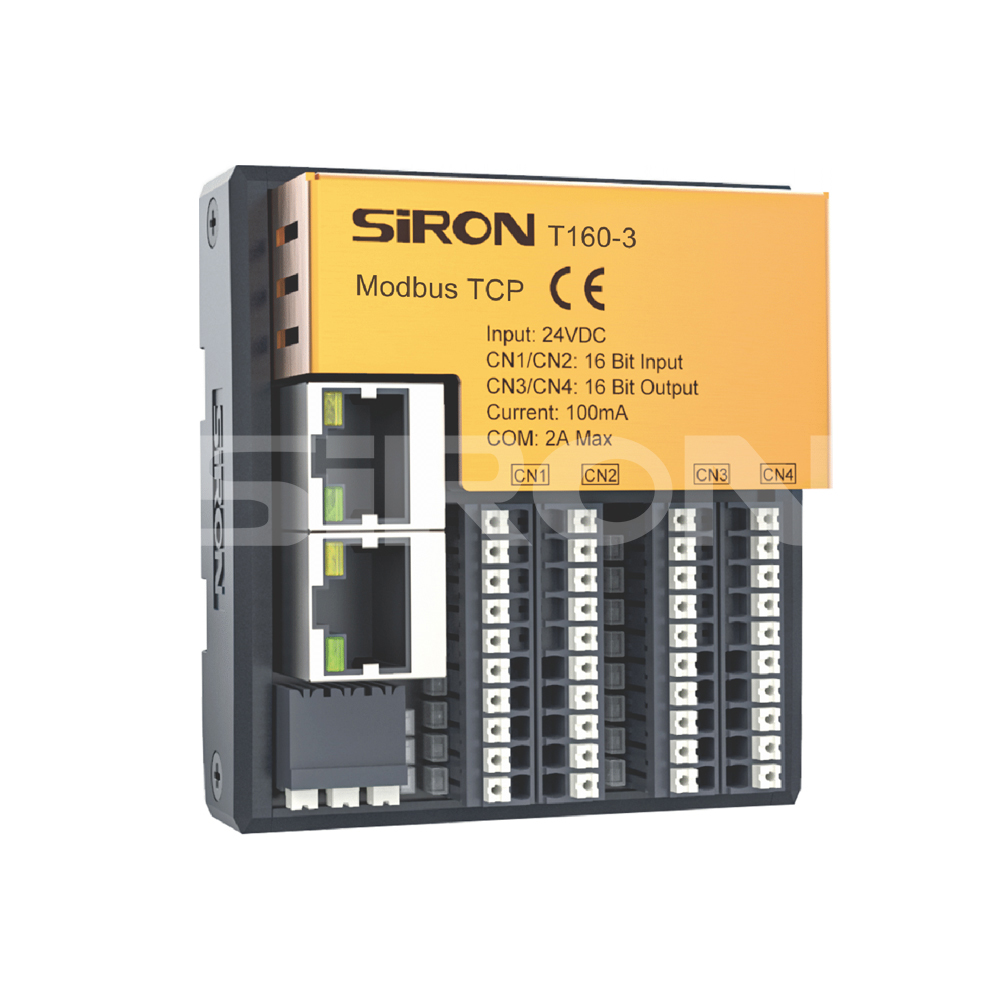

T160-3/T161-3	16 indgange (NPN&PNP-kompatibel) og 16 udgange (NPN)
T160-3P	16 indgange (NPN&PNP-kompatibel) og 16 udgange (PNP)
T160-4/T161-4	32 indgange (NPN&PNP-kompatibel) og 0 udgange
T160-5/T161-5	0 input og 32 output (NPN)
T160-5P	0 input og 32 output (PNP)

Bemærk: Når indgangens fælles ende er forbundet til et 24V højt niveau, er det effektive niveau for kanalindgangen NPN; Når indgangens fælles ende er forbundet til GND, er det effektive niveau for kanalindgangen PNP.

Kommunikationsbusgrænseflade

EtherCATEthernet-grænseflade	Interface	Signal	Signal definition
	1	TX+	Data sender positiv ende
	2	TX-	Data sender negativ ende
	3	RX+	får positiv afslutning
	4	/	/
	5	/	/
	6	RX-	Data modtager negativ ende
	7	/	/
	8	/	/
	Stikhus	PE	Chassis jord

Indgangsmodulets parametre

Interface parametre	Digital indgang
Signaltype	NPN	PNP
Bedømt niveau	0V DC	24V DC
'1'signalniveau	0~5VDC	15~30VDC
'0'signalniveau	15~30VDC	0~5VDC
Enkel kanalstrøm	5mA (MAX)	5mA (MAX)
Havnebeskyttelse	Overspændingsbeskyttelse	Overspændingsbeskyttelse
Elektrisk isolation	Optokobler isolation	Optokobler isolation
Isolationsspænding	AC 500V	AC 500V
Signalindikation	Grønt LED lys	Grønt LED lys

Udgangsmodulets parametre

Interface parametre	Transistor udgang
Signaltype	NPN	PNP
Effektivt signalniveau	<1,5V	15~30VDC
Enkeltkanals nominel strøm1	vurderet: 0,1A, MAX: 0,15A	vurderet: 0,1A, MAX: 0,15A
Havnebeskyttelse	Overspænding	Overspænding
Elektrisk isolation	Optokobler isolation	Optokobler isolation
Isolationsspænding	AC 500V	AC 500V
Signal indikation	Grønt LED lys	Grønt LED lys
