G100
SiRON
8538900000
About selection
| Name | Package | Quantity | Packing size(mm) |

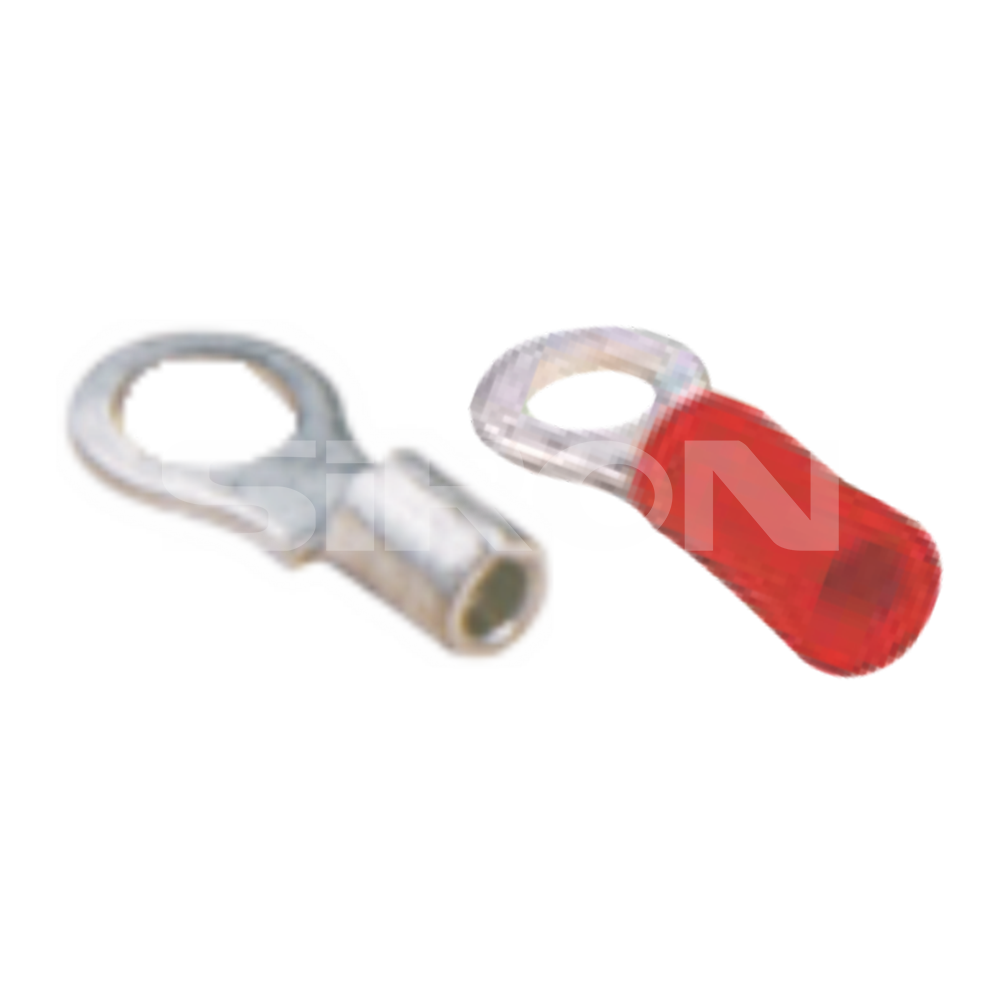

| Circular bare terminal/insulated | Bottle/bag | 100pcs | H69×φ42 |
Dimension Table
| Model | WIRE RANGE | Dimensions(mm) | MAX.CURRENT | ||||||||
| AWG mm² | ΦA | ΦB | C | D | E | ΦF | G | H | A | ||
| G100 | 22-16 (0.5-1.65) | 1.7 | 3.4 | 4.5 | 4.3 | 11.5 | 3.2 | 5.5 | 0.8 | 19 | |
| G101 | 6.6 | 14.4 | 3.2 | 6.6 | |||||||
| G102 | 7.3 | 15.8 | 4.3 | 8.0 | |||||||
| G110 | 16-14 (1.04-2.63) | 2.3 | 4.0 | 4.8 | 7.8 | 15.8 | 3.2 | 8.5 | 0.8 | 27 | |
| G111 | 7.8 | 16.8 | 4.3 | 8.5 | |||||||
| G112 | 7.3 | 16.8 | 5.3 | 9.5 | |||||||
| G120 | 12-10 (2.63-4.6) | 3.2 | 5.0 | 6.8 | 8.2 | 20.0 | 4.3 | 9.5 | 1.00 | 37 | |
| G121 | 8.2 | 20.0 | 5.3 | 9.5 | |||||||
| Model | WIRE RANGE | Dimensions(mm) | Color | A MAX.Current | |||||||
| AWG mm² | ΦA | B | C | D | Φa | E | |||||
| G110-V | 22-16 (0.75-1.65) | 4 | 10.7 | 4.3 | 5.5 | 3.2 | 18 | Red | 19 | ||
| G111-V | 4.3 | 5.5 | 3.7 | 18 | |||||||
| G112-V | 6.6 | 6.6 | 3.2 | 20.9 | |||||||
| G120-V | 16-14 (1.04-2.63) | 4.5 | 10.7 | 6.3 | 6.6 | 3.7 | 20.6 | BULE | 27 | ||
| G121-V | 7.3 | 9.5 | 5.3 | 23 | |||||||
