Mô-đun vít bóng nhúng SiRON M304

Về lựa chọn

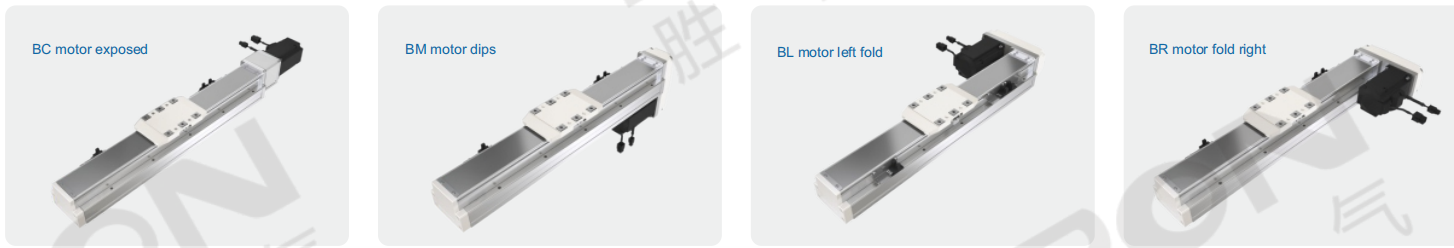

Ví dụ lựa chọn: M304-5-50-BC-M40B-E5 thuộc dòng M304, dẫn hướng 5 mm, hành trình 50, động cơ hở, Mitsubishi 400W có phanh, không có cảm biến gốc, không có cảm biến giới hạn;

Lưu ý: Nếu bạn cần các kiểu dáng khác, vui lòng tham khảo ý kiến ​​nhân viên bán hàng của chúng tôi. Cảm biến gốc: giới hạn hành trình lựa chọn 50mm: (1) Giới hạn loại gốc phải được đặt ở các phía khác nhau, (2) phải lắp tấm cảm ứng ở cả hai bên của ghế trượt;

đặc điểm kỹ thuật sản phẩm

Dự án			Đặc điểm kỹ thuật
Thông số kỹ thuật	Độ lặp lại (mm)		±0,01
	Đầu vít bóng (mm)		5	10	20	32
	Tốc độ tối đa (mm/s)		250	500	1000	1600
	Tải trọng tối đa (kg)	Nằm ngang	110	88	40	30
		Thẳng đứng	33	22	10	8
	Lực đẩy định mức(n)		1388	694	347	218
	Khoảng cách hành trình (mm)		Khoảng cách 50-1250mm/50
Sart	Đầu ra động cơ AC servo(w)		400
	Có thể được trang bị động cơ bước		86
	Vít bi (mm)		C 7Φ1 6
	Khớp nối (mm)		10×14
	Cảm biến gia đình	Ngoài	K017-A6

Phương pháp cài đặt

Phần nhô ra cho phép

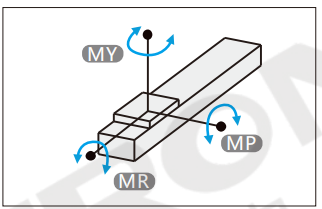

Thời điểm tải tĩnh

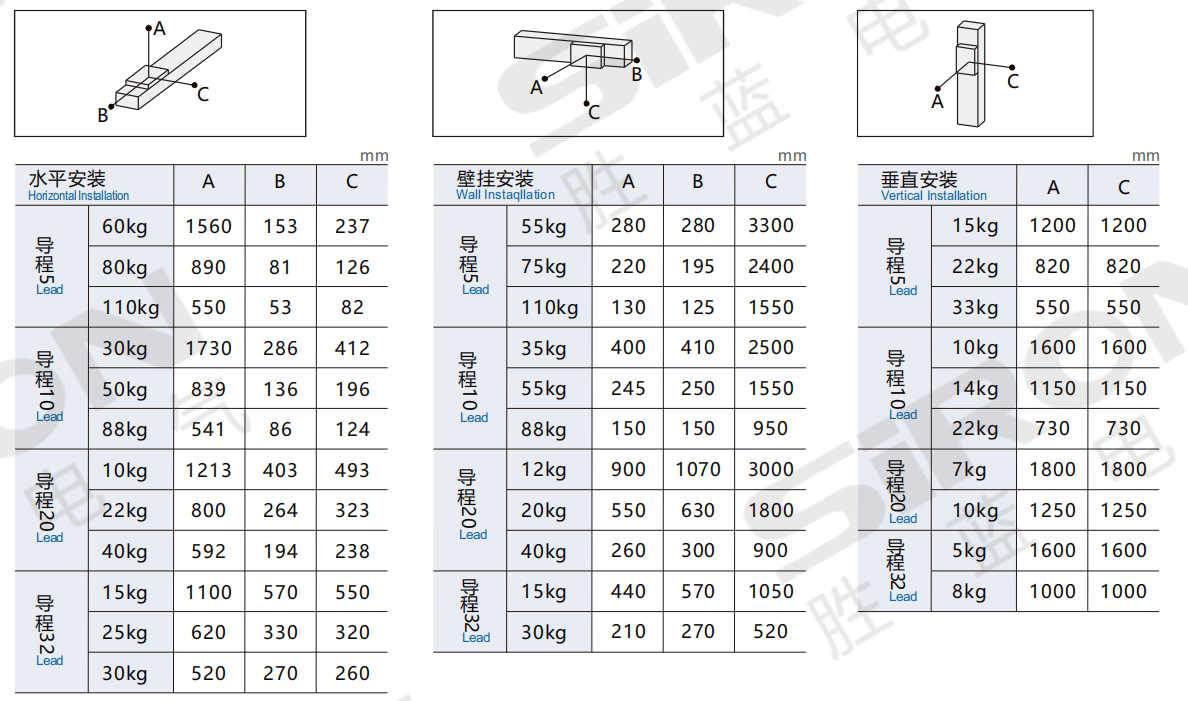

Dữ liệu được chỉ ra trong bảng mô-men xoắn thể hiện trọng tâm Trong các điều kiện sử dụng bình thường tuân thủ các vi phạm trong danh mục, tuổi thọ được đảm bảo là 10.000 km. Không thể tuân theo các thông số kỹ thuật tiêu chuẩn khi sử dụng tời đảo ngược. Nếu bạn có nhu cầu hãy liên hệ với nhân viên bán hàng của chúng tôi

CỦA TÔI	103
nghị sĩ	103
ÔNG	144

Thương hiệu động cơ phù hợp

Thương hiệu	Dấu hiệu động cơ	Cho dù phanh	Công suất động cơ	điện áp	Mô hình động cơ	điện áp
Mitsubishi	M	Nobrakes (kiểu ngang)	400	220	HG-KR43	MR-J4-40A
		Với phanh (kiểu dọc)	400	220	HG-KR43B	MR-J4-40A
Panasonic	P	Không có phanh (kiểu ngang)	400	220	MSMD042G1U	MADHT2510
		Có phanh (kiểu dọc)	400	220	MSMD042G1V	MADHT2510
Đồng bằng	T	Không có phanh (kiểu ngang)	400	220	ECMA-C20604ES	ASD-B20421-B
		Với phanh (kiểu dọc)	400	220	ECMA-C20604FS	ASD-B20421-B

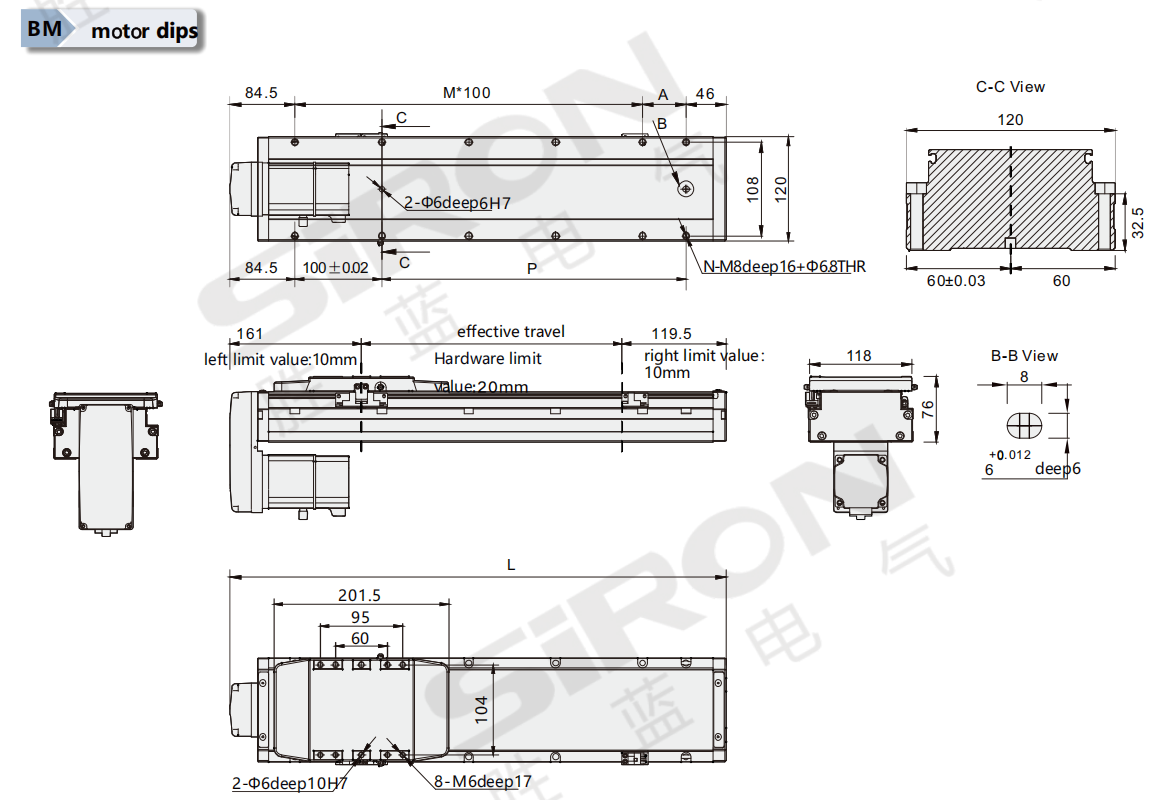

Bản vẽ kích thước chung

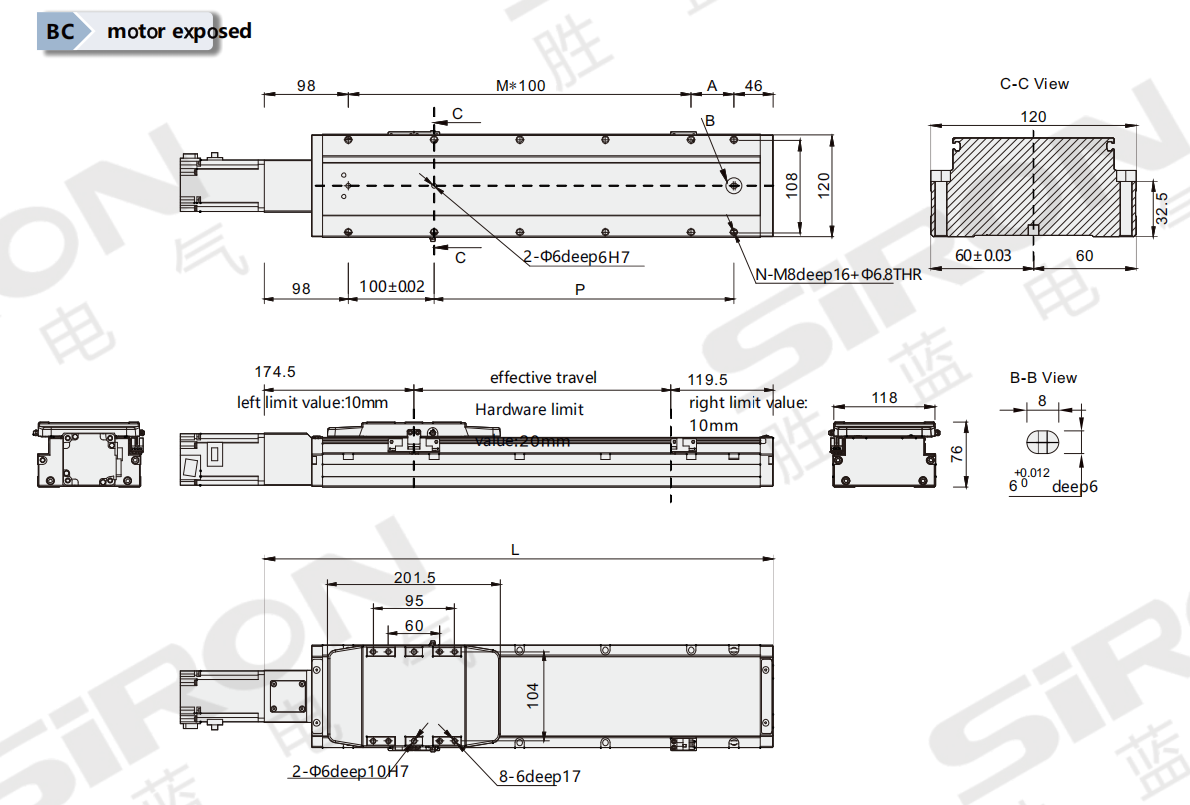

Khi hành trình là 50, vì các lỗ cố định của loại khóa trên thân chính sẽ được che bởi ghế trượt nên chỉ có thể sử dụng 4 vít để cố định. Khách hàng nên sử dụng các lỗ cố định loại khóa phía dưới để khóa thân chính

Đột quỵ	50	100		150	200		250		300		350		400		450		500		550		600	650
L	344	394		444	494		544		594		644		694		744		794		844		894	944
MỘT	100	50		100	50		100		50		100		50		100		50		100		50	100
M	1	2		2	3		3		4		4		5		5		6		6		7	7
N	6	8		8	10		10		12		12		14		14		16		16		18	18
P	100	150		200	250		300		350		400		450		500		550		600		650	700
trọng lượng (kg)	5.4	5.75		6.1	6.45		6.8		7.15		7.5		7.85		8.2		8.55		8.9		9.25	9.6
Đột quỵ	700		750	800		850		900		950		1000		1050		1100		1150		1200		1250
L	994		1044	1094		1144		1194		1244		1294		1344		1394		1444		1494		1544
MỘT	50		100	50		100		50		100		50		100		50		100		50		100
M	8		8	9		9		10		10		11		11		12		12		13		13
N	20		20	22		22		24		24		26		26		28		28		30		30
P	750		800	850		900		950		1000		1050		1100		1150		1200		1250		1300
trọng lượng (kg)	9.95		10.3	10.65		11		11.35		11.7		12.05		12.4		12.75		13.1		13.45		13.8

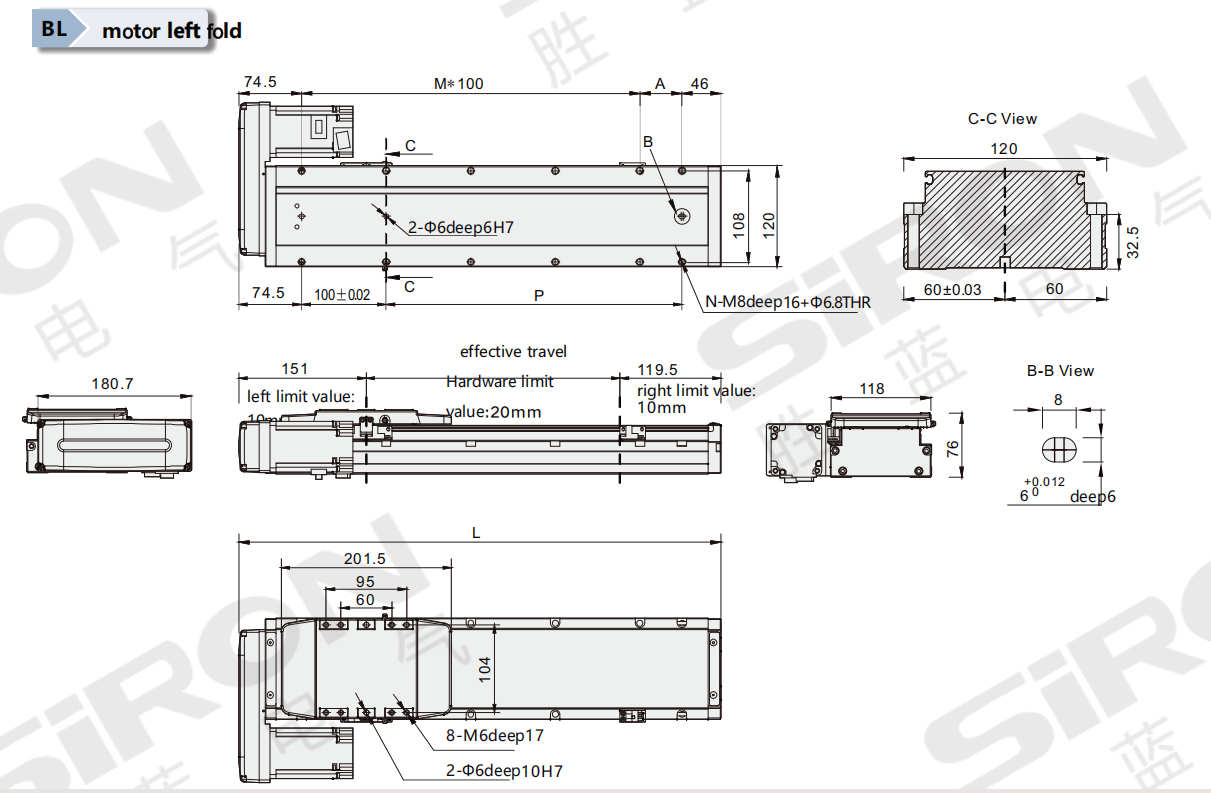

Khi hành trình là 50, vì các lỗ cố định của loại khóa trên thân chính sẽ được che bởi ghế trượt nên chỉ có thể sử dụng 4 vít để cố định. Khách hàng nên sử dụng các lỗ cố định loại khóa phía dưới để khóa thân chính.

Đột quỵ	50	100	150	200		250		300 350			400		450		500		550		600	650
L	330.5	380.5	430.5	480.5		530.5		580,5 630,5			680.5		730.5		780.5		830.5		880.5	930.5
MỘT	100	50	100	50		100		50 100			50		100		50		100		50	100
M	0	1	1	2		2		3 3			4		4		5		5		6	6
N	4	6	6	8		8		10 10			12		12		14		14		16	16
P	100	150	200	250		300		350 400			450		500		550		600		650	700
trọng lượng (kg)	5.6	5.95	6.3	6.65		7		7,35 7,7			8.05		8.4		8.75		9.1		9.45	9.8
Đột quỵ	700	750	800		850		900		950	1000		1050		1100		1150		1200		1250
L	980.5	1030.5	1080.5		1130.5		1180.5		1230.5	1280.5		1330.5		1380.5		1430.5		1480.5		1530.5
MỘT	50	100	50		100		50		100	50		100		50		100		50		100
M	7	7	8		8		9		9	10		10		11		11		12		12
N	18	18	20		20		22		22	24		24		26		26		28		28
P	750	800	850		900		950		1000	1050		1100		1150		1200		1250		1300
trọng lượng (kg)	10.15	10.85	11.2		11.55		11.9		12.25	12.6		12.56		12.91		13.26		13.61		13.96

Lưu ý: Khi động cơ được gập xuống, nếu chọn động cơ phanh hoặc vượt quá giới hạn tổng chiều dài của động cơ thì không thể áp dụng lỗ PIN tiêu chuẩn. Nếu bạn có nhu cầu, xin vui lòng tham khảo ý kiến ​​nhân viên bán hàng của chúng tôi.

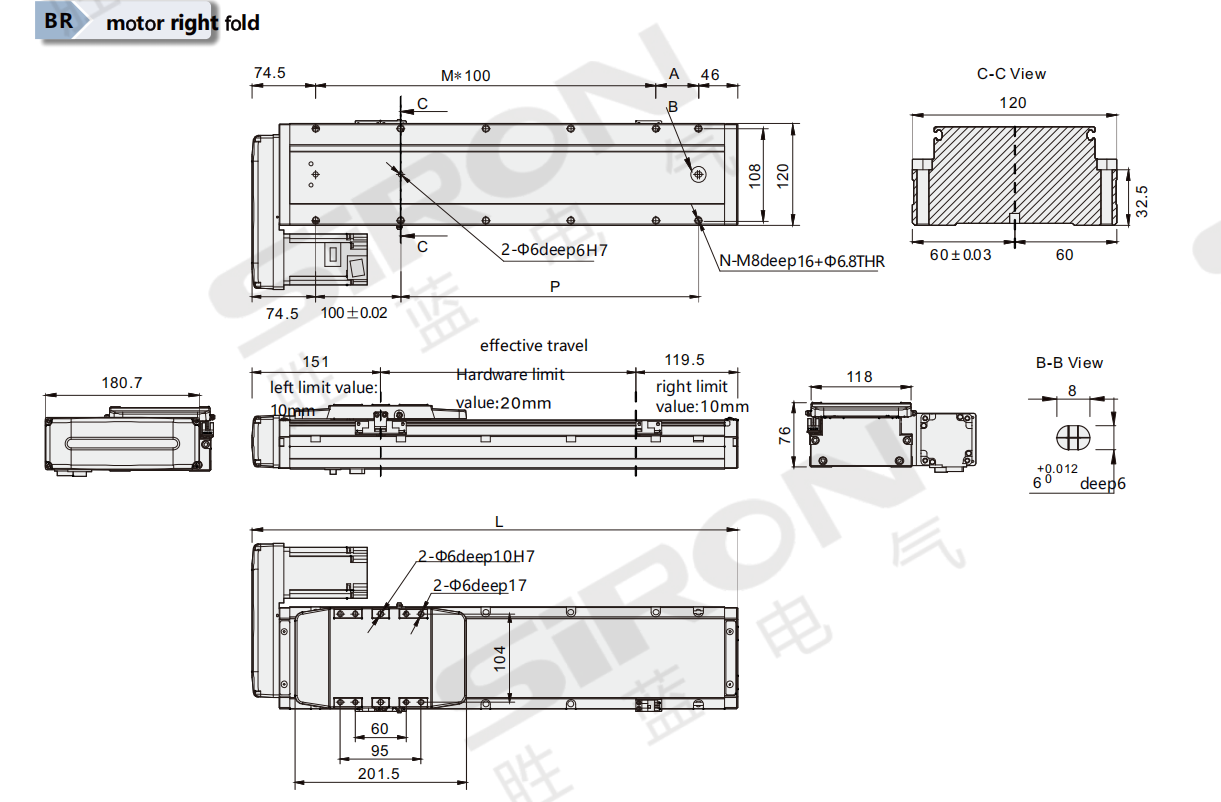

Khi hành trình là 50, vì các lỗ cố định của loại khóa trên thân chính sẽ được che bởi ghế trượt nên chỉ có thể sử dụng 4 vít để cố định. Khách hàng nên sử dụng các lỗ cố định loại khóa phía dưới để khóa thân chính

Đột quỵ	50	100	150	200		250		300		350		400		450		500		550		600	650
L	320.5	370.5	420.5	470.5		520.5		570.5		620.5		670.5		720.5		770.5		820.5		870.5	920.5
MỘT	100	50	100	50		100		50		100		50		100		50		100		50	100
M	1	2	2	3		3		4		4		5		5		6		6		7	7
N	6	8	8	10		10		12		12		14		14		16		16		18	18
P	100	150	200	250		300		350		400		450		500		550		600		650	700
trọng lượng (kg)	5.6	5.95	6.3	6.65		7		7.35		7.7		8.05		8.4		8.75		9.1		9.45	9.8
Đột quỵ	700	750	800		850		900		950		1000		1050		1100		1150		1200		1250
L	970.5	1020.5	1070.5		1120.5		1170.5		1220.5		1270.5		1320.5		1370.5		1420.5		1470.5		1520.5
MỘT	50	100	50		100		50		100		50		100		50		100		50		100
M	8	8	9		9		10		10		11		11		12		12		13		13
N	20	20	22		22		24		24		26		26		28		28		30		30
P	750	800	850		900		950		1000		1050		1100		1150		1200		1250		1300
trọng lượng (kg)	10.15	10.85	11.2		11.55		11.9		12.25		12.6		12.56		12.91		13.26		13.61		13.96

Khi hành trình là 50, vì các lỗ cố định của loại khóa trên thân chính sẽ được che bởi ghế trượt nên chỉ có thể sử dụng 4 vít để cố định. Khách hàng nên sử dụng các lỗ cố định loại khóa phía dưới để khóa thân chính.

Siroke	50	100	150		200		250		300		350		400		450		500		550		600	650
L	320.5	370.5	420.5		470.5		520.5		570.5		620.5		670.5		720.5		770.5		820.5		870.5	920.5
MỘT	100	50	100		50		100		50		100		50		100		50		100		50	100
M	1	2	2		3		3		4		4		5		5		6		6		7	7
N	6	8	8		10		10		12		12		14		14		16		16		18	18
P	100	150	200		250		300		350		400		450		500		550		600		650	700
trọng lượng (kg)	5.6	5.95	6.3		6.65		7		7.35		7.7		8.05		8.4		8.75		9.1		9.45	9.8
Đột quỵ	700	750		800		850		900		950		1000		1050		1100		1150		1200		1250
L	970.5	1020.5		1070.5		1120.5		1170.5		1220.5		1270.5		1320.5		1380.5		1420.5		1470.5		1520.5
MỘT	50	100		50		100		50		100		50		100		50		100		50		100
M	8	8		9		9		10		10		11		11		12		12		13		13
N	20	20		22		22		24		24		26		26		28		28		30		30
P	750	800		850		900		950		1000		1050		1100		1150		1200		1250		1300
trọng lượng (kg)	10.15	10.85		11.2		11.55		11.9		12.25		12.6		12.56		12.91		13.26		13.61		13.96

Lưu ý: Khi động cơ được gập xuống, nếu chọn động cơ phanh hoặc vượt quá giới hạn tổng chiều dài của động cơ thì không thể áp dụng lỗ PIN tiêu chuẩn. Nếu bạn có nhu cầu, xin vui lòng tham khảo ý kiến ​​nhân viên bán hàng của chúng tôi.
