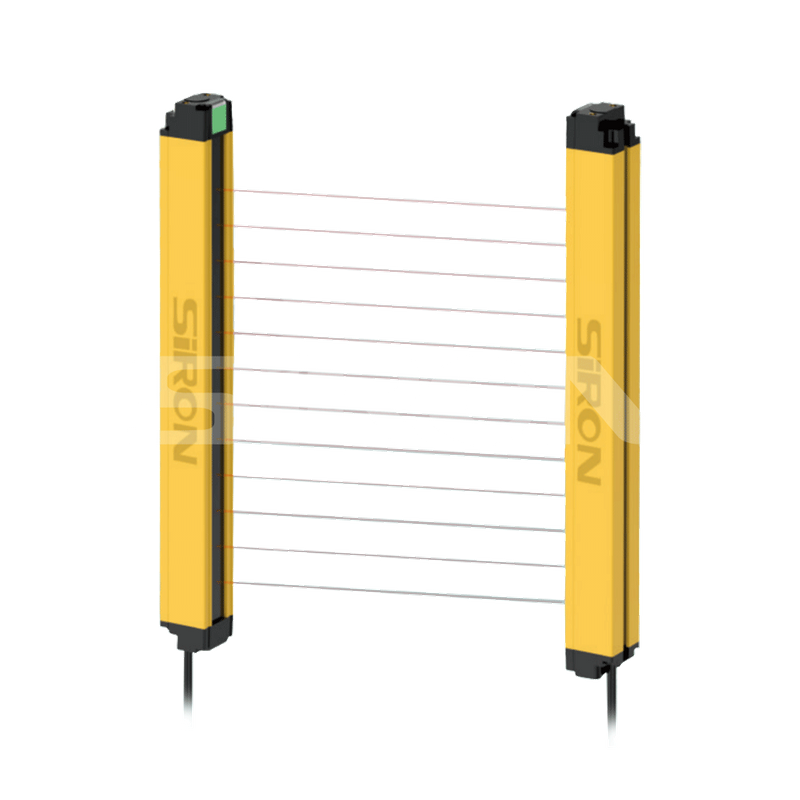

SiRON K033E Serje Mini Light Purtiera

Dwar l-għażla

Serje ta' Purtiera tad-Dawl Ultra-rqiqa (Sejbien tal-Ġenb).	K033E
Numru ta' assi ottiċi	4: 4 assi, 6: 6 assi, 8: 8 assi (Għal kwantitajiet oħra ta 'assi, irreferi għat-tabella tal-għażla)
Żift tal-Assi Ottiku	10:10mm 20:20mm 40:40mm
Modalità Output	Blank: NPN Output P: PNP Output NP: NPN + PNP Output
Status Operattiv	Blank: Normalment Magħluq (NC) LE: Normalment Miftuħ (LE)
Modalità ta' Sinkronizzazzjoni	Blank: Sinkronizzazzjoni tal-Linja G: Sinkronizzazzjoni Ottika
Distanza ta' Protezzjoni	D1:0~1m D3:1~3m D5:1~5m D7:1~7m

Eżempju tal-Għażla tal-Mudell:

K033E-8-10(D1) tirreferi għas-serje K033E, bi 8 assi ottiċi, żift ta 'assi ottiku ta' 10 mm, output NPN, stat normalment magħluq, sinkronizzazzjoni tal-linja, u distanza ta 'protezzjoni ta' metru 1.

K033E-8-10NP-NO-G(D7) tirreferi għas-serje K033E, bi 8 assi ottiċi, żift ta 'assi ottiku ta' 10 mm, output doppju NPN + PNP, stat normalment miftuħ, sinkronizzazzjoni ottika, u distanza ta 'protezzjoni ta' 7 metri.

Nota:

1. Għas-sinkronizzazzjoni tal-linja, jew output NPN jew PNP huwa fakultattiv; Is-sinkronizzazzjoni ottika tappoġġja biss output doppju NPN + PNP.

2. Meta tixtri parentesi separatament, il-mudelli li jordnaw huma: K033E-L1, K033E-L2.

Eżempju

Applikazzjoni tal-magna tat-tqattigħ tad-die

Dijagramma skematika tal-ispazjar tal-assi ottiċi

Parametru ta 'speċifikazzjoni

Isem	Mini purtiera ottika
Żona Cross-sectional	29 × 30mm
Kwantità tal-Kanal	Kanal Uniku
Numru ta 'Assi Ottiċi	4, 6, 8, 10, 12-il assi......
Għoli tal-Protezzjoni	Pitch tal-assi ottiku × (Numru ta' assi ottiċi - 1)
Distanza ta' Protezzjoni	0.2 ~ 7M
Żift tal-Assi Ottiku	10mm/20mm/40mm
Provvista ta' Enerġija Operattiva	24V±10%
Qawwa	3 ~ 8W
Protezzjoni taċ-ċirkwit	Protezzjoni ta 'konnessjoni b'lura / Protezzjoni ta' short-circuit tal-ħruġ
Ħin ta' Rispons	≤10ms
Temperatura operattiva	-10 ~ + 55 ℃
Temperatura tal-Ħażna	-40 ~ + 70 ℃
Umdità Operattiva	35% RH ~ 85% RH
Reżistenza għall-iżolazzjoni	≥100MQ
Ħruġ tas-Sinjal	NPN/PNP
Interferenza kontra d-dawl	10000Lux
Modalità ta' Sinkronizzazzjoni	Sinkronizzazzjoni tal-Linja / Sinkronizzazzjoni Ottika
Protezzjoni tad-dħul (Klassifikazzjoni IP)	IP65

Lista tal-għażla

Żift tal-Assi Ottiku	10mm
Numru ta 'Assi Ottiċi	6 assi	8 assi	10 assi		12-il assi		14-il assi		16-il assi		18-il assi		20 assi		22 assi		24 assi		26 assi		28 assi		30 assi	32 assi
Għoli tal-Protezzjoni	50	70	90		110		130		150		170		190		210		230		250		270		290	310
Għoli totali tal-purtiera tad-dawl (mm)	95	115	135		155		175		195		215		235		255		275		295		315		335	355
Żift tal-Assi Ottiku	10mm
Numru ta 'Assi Ottiċi	34 assi	36 assi	38 assi		40 assi		42 assi		44 assi		46 assi		48 assi		50 assi		52 assi		54 assi		56 assi		58 assi	60 assi
Għoli tal-Protezzjoni	330	350	370		390		410		430		450		470		490		510		530		550		570	590
Għoli totali tal-purtiera tad-dawl (mm)	375	395	415		435		455		475		495		515		535		555		575		595		615	635
L-ispazjar tal-assi ottiċi huwa 20mm (distanza ta' protezzjoni: (0.2 ~ 7m)
Żift tal-Assi Ottiku	20mm
Numru ta 'Assi Ottiċi	4 assi	6 assi	8 assi		10 assi		12-il assi		14-il assi		16-il assi		18-il assi		20 assi		22 assi		24 assi		26 assi		28 assi	30 assi
Għoli tal-Protezzjoni	70	100	140		180		220		260		300		340		380		420		460		500		540	580
Għoli totali tal-purtiera tad-dawl (mm)	115	155	195		235		275		315		355		395		435		475		515		555		595	635
Żift tal-Assi Ottiku	20mm
Numru ta 'Assi Ottiċi	32 assi	34 assi	36 assi	38 assi		40 assi		42 assi		44 assi		46 assi		48 assi		50 assi		52 assi		54 assi		56 assi	58 assi	60 assi
Għoli tal-Protezzjoni	620	660	700	740		780		820		860		900		940		980		1020		1060		1100	1140	1180
Għoli totali tal-purtiera tad-dawl (mm)	675	715	755	795		835		875		915		955		995		1035		1075		1115		1155	1195	1235
L-ispazjar tal-assi ottiċi huwa 40mm (distanza ta' protezzjoni: （0.2-7m)
Żift tal-Assi Ottiku	40mm
Numru ta 'Assi Ottiċi	4 assi	6 assi	8 assi		10 assi		12-il assi		14-il assi		16-il assi		18-il assi		20 assi		22 assi		24 assi		26 assi		28 assi	30 assi
Għoli tal-Protezzjoni	120	200	280		360		440		520		600		680		760		840		920		1000		1080	1160
Għoli totali tal-purtiera tad-dawl (mm)	195	275	355		435		515		595		675		755		835		915		995		1075		1155	1235
Żift tal-Assi Ottiku	40mm
Numru ta 'Assi Ottiċi	32 assi	34 assi	36 assi	38 assi		40 assi		42 assi		44 assi		46 assi		48 assi		50 assi		52 assi		54 assi		56 assi	58 assi	60 assi
Għoli tal-Protezzjoni	1240	1320	1400	1480		1560		1640		1720		1800		1880		1960		2040		2120		2200	2280	2360
Għoli totali tal-purtiera tad-dawl (mm)	1315	1395	1475	1555		1635		1715		1795		1875		1955		2035		2115		2195		2275	2355	2435

Sekwestru

Tpinġija Outline

Dijagramma tal-wajers
