선택에 대해

초박형 라이트 커튼(측면 감지) 시리즈 |
K033E |
광축수 |
4: 4축, 6: 6축, 8: 8축 |
광축 피치 |
10:10mm 20:20mm 40:40mm |
출력 모드 |
공백: NPN 출력 |
운영현황 |
공란: 상시 닫힘 |
동기화 모드 |
공백: 라인 동기화 |
보호 거리 |
D1:0~1m D3:1~3m D5:1~5m D7:1~7m |

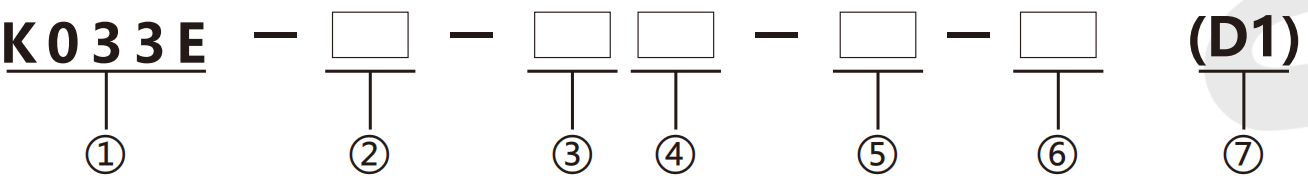

모델 선택 예:
K033E-8-10(D1)은 K033E 시리즈를 의미하며 광축 8개, 광축 피치 10mm, NPN 출력, 상시 폐쇄 상태, 라인 동기화 및 보호 거리 1m를 갖추고 있습니다.
K033E-8-10NP-NO-G(D7)는 K033E 시리즈를 의미하며 광축 8개, 광축 피치 10mm, NPN+PNP 이중 출력, 상시 개방 상태, 광 동기화 및 7미터의 보호 거리를 갖추고 있습니다.
메모:
라인 동기화의 경우 NPN 또는 PNP 출력은 선택 사항입니다. 광동기화는 NPN+PNP 듀얼 출력만 지원합니다.

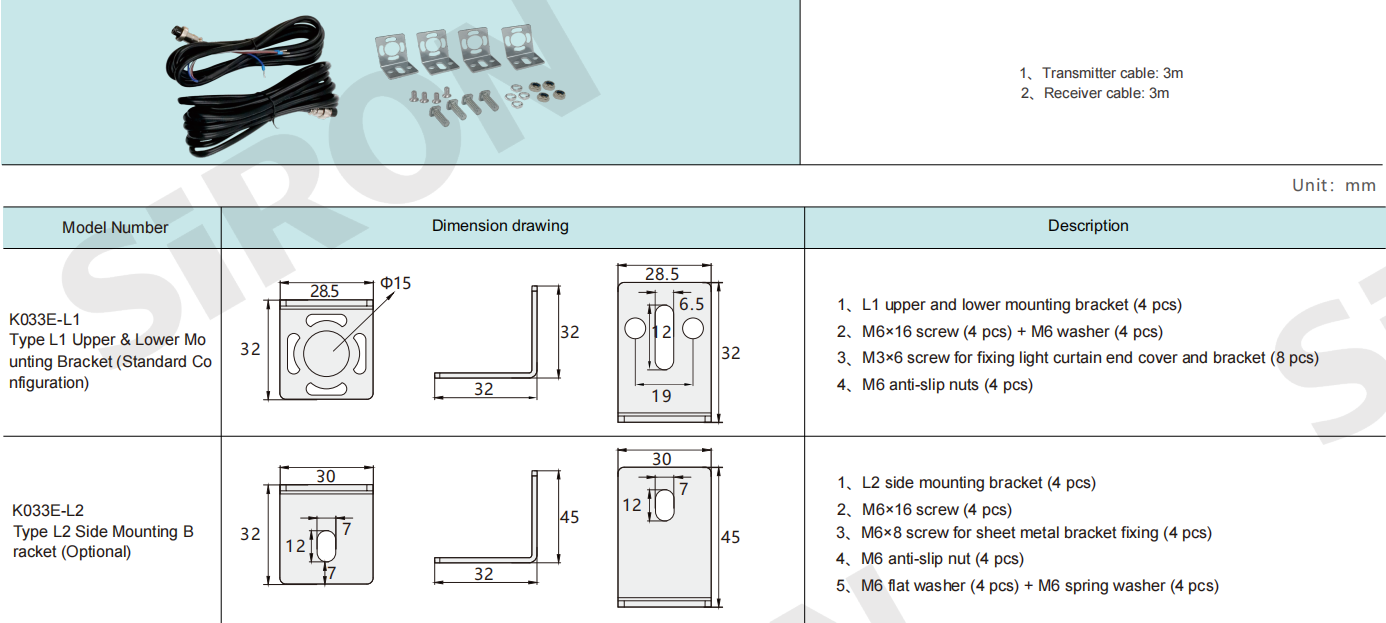

브라켓 별도 구매시 주문모델은 K033E-L1, K033E-L2 입니다.
예

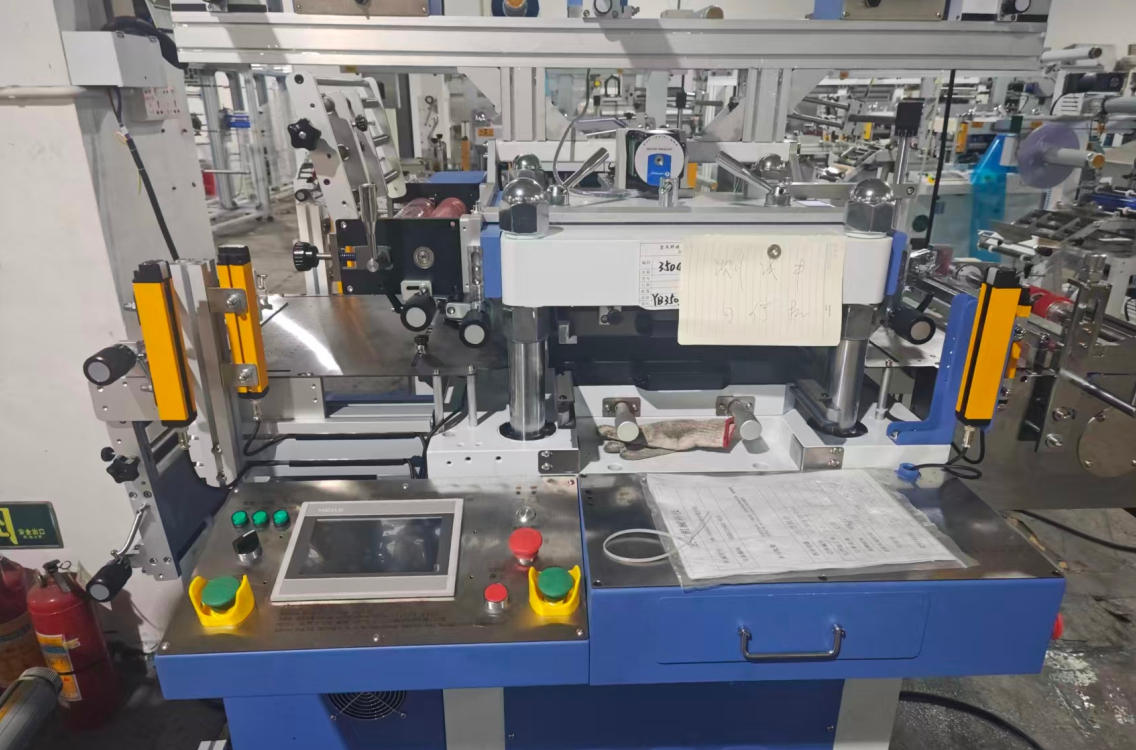

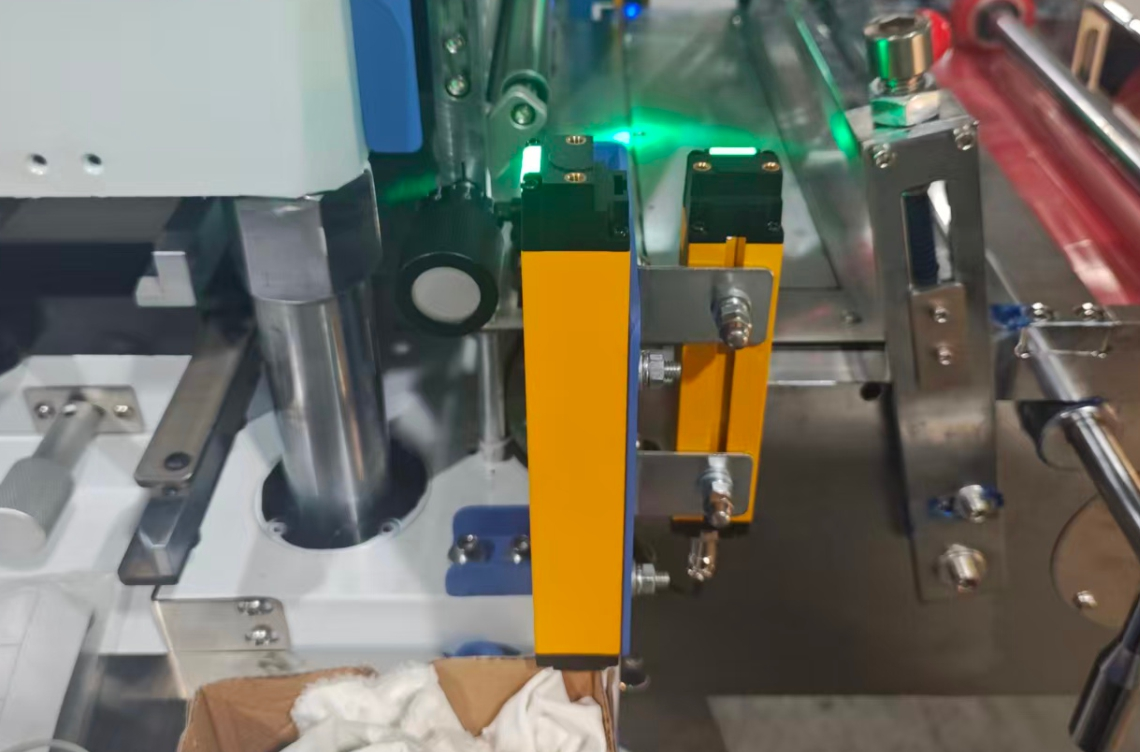

다이커팅 머신 적용

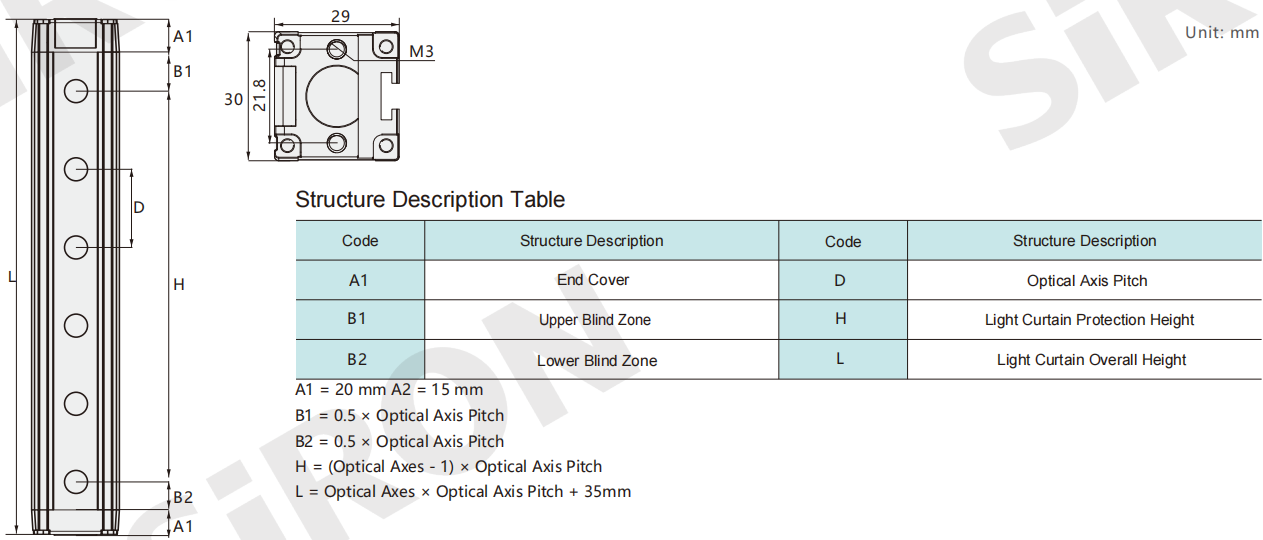

광축 간격의 개략도

사양 매개변수
| 이름 | 미니 광학 커튼 |
| 단면적 | 29×30mm |
| 채널 수량 | 단일 채널 |
| 광축 개수 | 4, 6, 8, 10, 12 축...... |
| 보호 높이 | 광축 피치 × (광축 수 - 1) |
| 보호 거리 | 0.2~7M |
| 광축 피치 | 10mm/20mm/40mm |
| 작동 전원 공급 장치 | 24V±10% |
| 힘 | 3~8W |
| 회로 보호 | 역접속 보호 / 출력 단락 보호 |
| 응답 시간 | 10ms 이하 |
| 작동 온도 | -10~+55℃ |
| 보관 온도 | -40~+70℃ |
| 작동 습도 | 35%RH~85%RH |
| 절연저항 | ≥100MQ |
| 신호 출력 | NPN/PNP |
| 빛 간섭 방지 | 10000럭스 |
| 동기화 모드 | 라인동기화/광동기화 |
| 유입 방지(IP 등급) | IP65 |
선택 목록
| 광축 피치 | 10mm | |||||||||||||||||||||||
| 광축 개수 | 6개의 축 | 8개의 축 | 10개의 축 | 12개의 축 | 14축 | 16축 | 18축 | 20개의 축 | 22개의 축 | 24개의 축 | 26개의 축 | 28개의 축 | 30개의 축 | 32개의 축 | ||||||||||
| 보호 높이 | 50 | 70 | 90 | 110 | 130 | 150 | 170 | 190 | 210 | 230 | 250 | 270 | 290 | 310 | ||||||||||
| 라이트 커튼 전체 높이(mm) | 95 | 115 | 135 | 155 | 175 | 195 | 215 | 235 | 255 | 275 | 295 | 315 | 335 | 355 | ||||||||||
| 광축 피치 | 10mm | |||||||||||||||||||||||
| 광축 개수 | 34개의 축 | 36개의 축 | 38개의 축 | 40개의 축 | 42개의 축 | 44개의 축 | 46개의 축 | 48개의 축 | 50개의 축 | 52개의 축 | 54개 축 | 56개 축 | 58개 축 | 60개의 축 | ||||||||||
| 보호 높이 | 330 | 350 | 370 | 390 | 410 | 430 | 450 | 470 | 490 | 510 | 530 | 550 | 570 | 590 | ||||||||||
| 라이트 커튼 전체 높이(mm) | 375 | 395 | 415 | 435 | 455 | 475 | 495 | 515 | 535 | 555 | 575 | 595 | 615 | 635 | ||||||||||
| 광축 간격은 20mm(보호 거리:(0.2~7m) | ||||||||||||||||||||||||
| 광축 피치 | 20mm | |||||||||||||||||||||||
| 광축 개수 | 4개의 축 | 6개의 축 | 8개의 축 | 10개의 축 | 12개의 축 | 14축 | 16축 | 18축 | 20개의 축 | 22개의 축 | 24개의 축 | 26개의 축 | 28개의 축 | 30개의 축 | ||||||||||
| 보호 높이 | 70 | 100 | 140 | 180 | 220 | 260 | 300 | 340 | 380 | 420 | 460 | 500 | 540 | 580 | ||||||||||
| 라이트 커튼 전체 높이(mm) | 115 | 155 | 195 | 235 | 275 | 315 | 355 | 395 | 435 | 475 | 515 | 555 | 595 | 635 | ||||||||||
| 광축 피치 | 20mm | |||||||||||||||||||||||
| 광축 개수 | 32개의 축 | 34개의 축 | 36개의 축 | 38개의 축 | 40개의 축 | 42개의 축 | 44개의 축 | 46개의 축 | 48개의 축 | 50개의 축 | 52개의 축 | 54개 축 | 56개 축 | 58개 축 | 60개의 축 | |||||||||
| 보호 높이 | 620 | 660 | 700 | 740 | 780 | 820 | 860 | 900 | 940 | 980 | 1020 | 1060 | 1100 | 1140 | 1180 | |||||||||
| 라이트 커튼 전체 높이(mm) | 675 | 715 | 755 | 795 | 835 | 875 | 915 | 955 | 995 | 1035 | 1075 | 1115 | 1155 | 1195 | 1235 | |||||||||
| 광축 간격은 40mm(보호 거리: (0.2-7m) | ||||||||||||||||||||||||
| 광축 피치 | 40mm | |||||||||||||||||||||||
| 광축 개수 | 4개의 축 | 6개의 축 | 8개의 축 | 10개의 축 | 12개의 축 | 14축 | 16축 | 18축 | 20개의 축 | 22개의 축 | 24개의 축 | 26개의 축 | 28개의 축 | 30개의 축 | ||||||||||
| 보호 높이 | 120 | 200 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 840 | 920 | 1000 | 1080 | 1160 | ||||||||||
| 라이트 커튼 전체 높이(mm) | 195 | 275 | 355 | 435 | 515 | 595 | 675 | 755 | 835 | 915 | 995 | 1075 | 1155 | 1235 | ||||||||||
| 광축 피치 | 40mm | |||||||||||||||||||||||
| 광축 개수 | 32개의 축 | 34개의 축 | 36개의 축 | 38개의 축 | 40개의 축 | 42개의 축 | 44개의 축 | 46개의 축 | 48개의 축 | 50개의 축 | 52개의 축 | 54개 축 | 56개 축 | 58개 축 | 60개의 축 | |||||||||
| 보호 높이 | 1240 | 1320 | 1400 | 1480 | 1560 | 1640 | 1720 | 1800 | 1880 | 1960 | 2040 | 2120 | 2200 | 2280 | 2360 | |||||||||
| 라이트 커튼 전체 높이(mm) | 1315 | 1395 | 1475 | 1555 | 1635 | 1715 | 1795 | 1875 | 1955 | 2035 | 2115 | 2195 | 2275 | 2355 | 2435 | |||||||||
부착

외형도

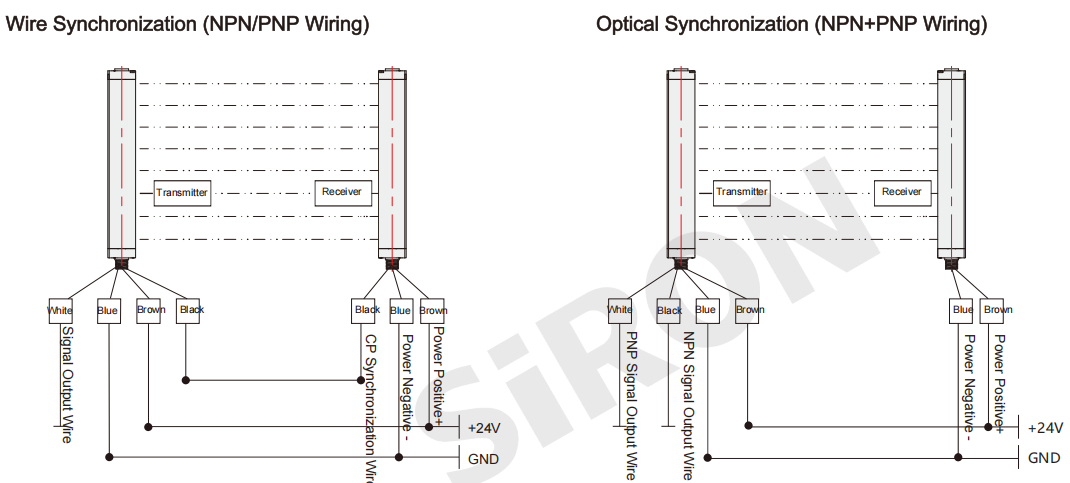

배선도
