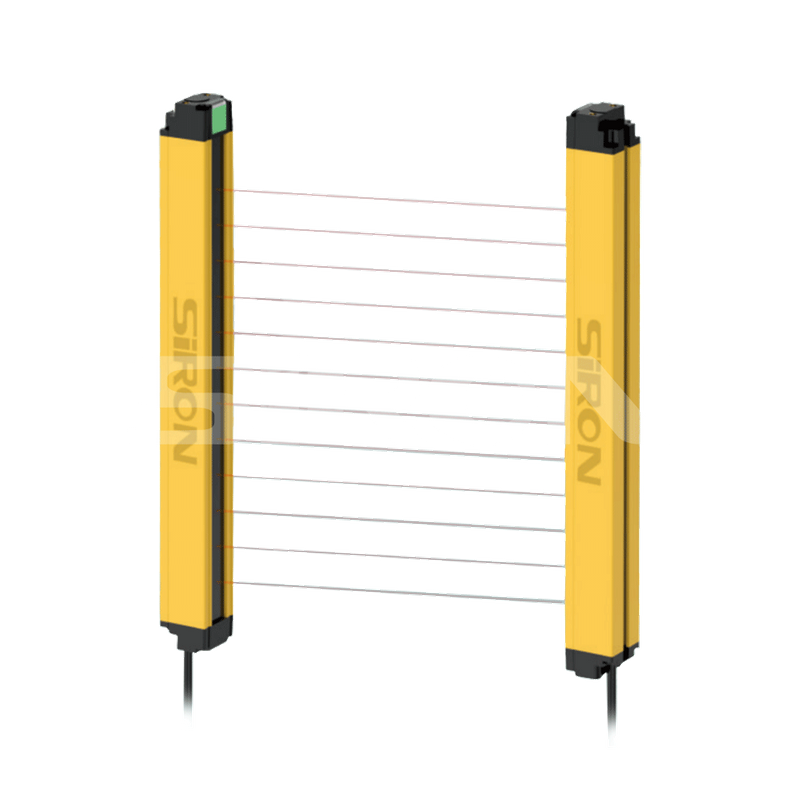

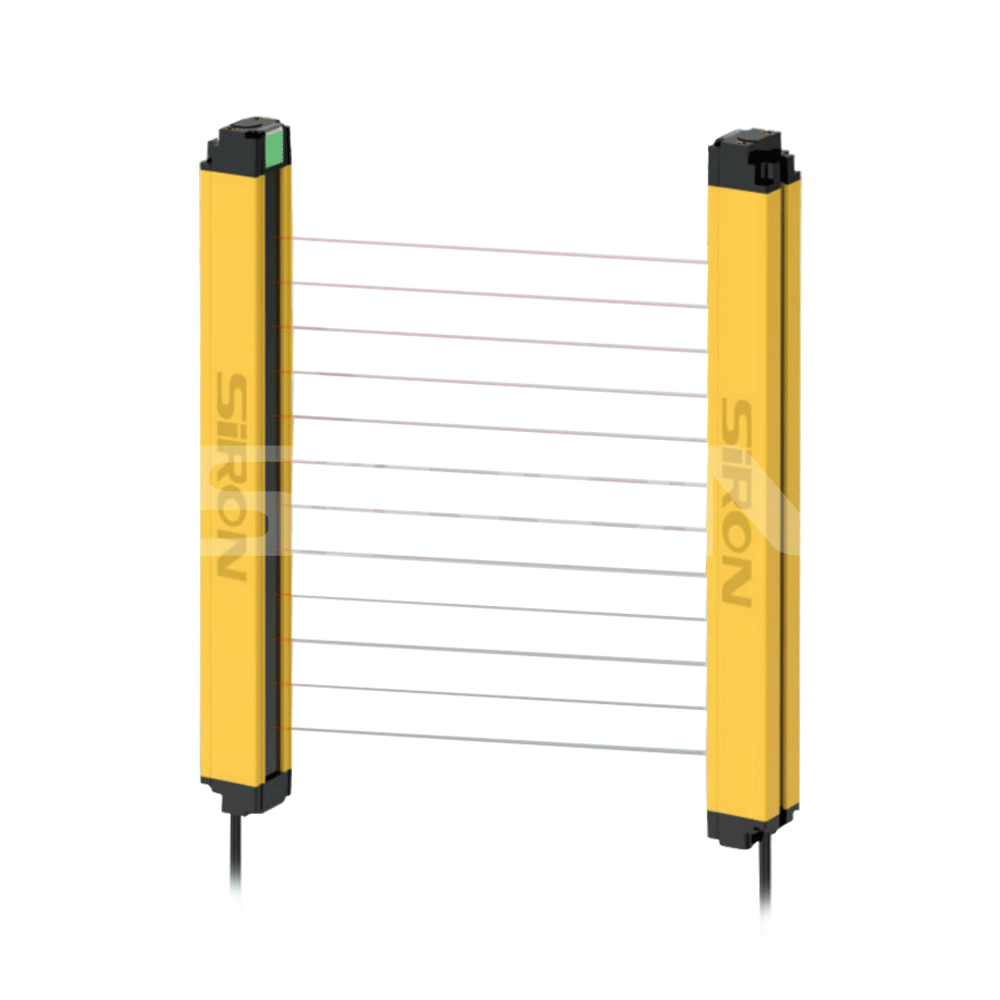

Mini světelný závěs SiRON K033E Series

O výběru

Řada ultratenkých světelných závor (stranní detekce).	K033E
Počet optických os	4: 4 osy, 6: 6 os, 8: 8 os (Další množství os naleznete v tabulce výběru)
Rozteč optické osy	10: 10 mm 20: 20 mm 40: 40 mm
Výstupní režim	Prázdné: NPN Výstup P: PNP Výstup NP: NPN + PNP Výstup
Provozní stav	Prázdné: Normálně zavřené (NC) NO: Normálně otevřené (NO)
Režim synchronizace	Prázdné: Synchronizace linky G: Optická synchronizace
Ochranná vzdálenost	D1:0~1m D3:1~3m D5:1~5m D7:1~7m

Příklad výběru modelu:

K033E-8-10(D1) označuje řadu K033E s 8 optickými osami, roztečí optické osy 10 mm, výstupem NPN, normálně uzavřeným stavem, synchronizací linky a ochrannou vzdáleností 1 metr.

K033E-8-10NP-NO-G(D7) označuje řadu K033E s 8 optickými osami, roztečí optických os 10 mm, duálním výstupem NPN+PNP, normálně otevřeným stavem, optickou synchronizací a ochrannou vzdáleností 7 metrů.

Poznámka:

1. Pro synchronizaci linky je volitelný výstup NPN nebo PNP; optická synchronizace podporuje pouze duální výstup NPN+PNP.

2. Při samostatném nákupu držáků jsou objednací modely: K033E-L1, K033E-L2.

Příklad

Aplikace vysekávacího stroje

Schéma rozmístění optických os

Parametr specifikace

Jméno	Mini optický závěs
Oblast průřezu	Rozměr 29×30 mm
Množství kanálu	Jeden kanál
Počet optických os	4, 6, 8, 10, 12 os......
Výška ochrany	Rozteč optické osy × (počet optických os – 1)
Ochranná vzdálenost	0,2~7M
Rozteč optické osy	10mm/20mm/40mm
Provozní napájecí zdroj	24V±10%
Moc	3~8W
Ochrana obvodu	Ochrana proti přepólování / Ochrana proti zkratu na výstupu
Doba odezvy	≤10 ms
Provozní teplota	-10~+55℃
Skladovací teplota	-40~+70 ℃
Provozní vlhkost	35%RH~85%RH
Izolační odpor	≥100MQ
Výstup signálu	NPN/PNP
Proti rušení světla	10 000 luxů
Režim synchronizace	Synchronizace linky / optická synchronizace
Ochrana proti vniknutí (IP rating)	IP65

Výběrový seznam

Rozteč optické osy	10 mm
Počet optických os	6 os	8 os	10 os		12 os		14 os		16 os		18 os		20 os		22 os		24 os		26 os		28 os		30 os	32 os
Výška ochrany	50	70	90		110		130		150		170		190		210		230		250		270		290	310
Celková výška světelné clony (mm)	95	115	135		155		175		195		215		235		255		275		295		315		335	355
Rozteč optické osy	10 mm
Počet optických os	34 os	36 os	38 os		40 os		42 os		44 os		46 os		48 os		50 os		52 os		54 os		56 os		58 os	60 os
Výška ochrany	330	350	370		390		410		430		450		470		490		510		530		550		570	590
Celková výška světelné clony (mm)	375	395	415		435		455		475		495		515		535		555		575		595		615	635
Rozteč optické osy je 20 mm (ochranná vzdálenost:（0,2~7m)
Rozteč optické osy	20 mm
Počet optických os	4 osy	6 os	8 os		10 os		12 os		14 os		16 os		18 os		20 os		22 os		24 os		26 os		28 os	30 os
Výška ochrany	70	100	140		180		220		260		300		340		380		420		460		500		540	580
Celková výška světelné clony (mm)	115	155	195		235		275		315		355		395		435		475		515		555		595	635
Rozteč optické osy	20 mm
Počet optických os	32 os	34 os	36 os	38 os		40 os		42 os		44 os		46 os		48 os		50 os		52 os		54 os		56 os	58 os	60 os
Výška ochrany	620	660	700	740		780		820		860		900		940		980		1020		1060		1100	1140	1180
Celková výška světelné clony (mm)	675	715	755	795		835		875		915		955		995		1035		1075		1115		1155	1195	1235
Rozteč optické osy je 40 mm (ochranná vzdálenost: （0,2-7m)
Rozteč optické osy	40 mm
Počet optických os	4 osy	6 os	8 os		10 os		12 os		14 os		16 os		18 os		20 os		22 os		24 os		26 os		28 os	30 os
Výška ochrany	120	200	280		360		440		520		600		680		760		840		920		1000		1080	1160
Celková výška světelné clony (mm)	195	275	355		435		515		595		675		755		835		915		995		1075		1155	1235
Rozteč optické osy	40 mm
Počet optických os	32 os	34 os	36 os	38 os		40 os		42 os		44 os		46 os		48 os		50 os		52 os		54 os		56 os	58 os	60 os
Výška ochrany	1240	1320	1400	1480		1560		1640		1720		1800		1880		1960		2040		2120		2200	2280	2360
Celková výška světelné clony (mm)	1315	1395	1475	1555		1635		1715		1795		1875		1955		2035		2115		2195		2275	2355	2435

Příloha

Obrysový výkres

Schéma zapojení
