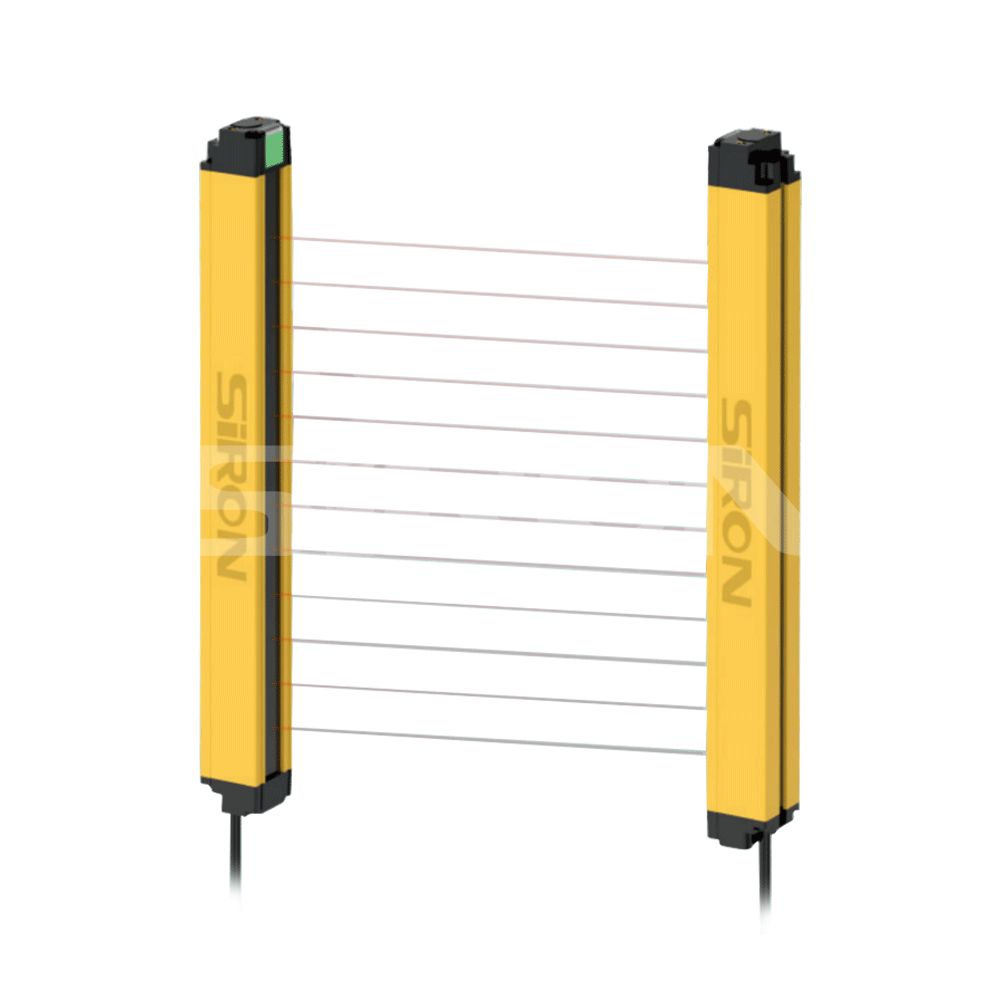

SiRON K033E sorozatú mini fényfüggöny

A kiválasztásról

Ultravékony fényfüggöny (oldalérzékelő) sorozat	K033E
Optikai tengelyek száma	4: 4 tengely, 6: 6 tengely, 8: 8 tengely (A többi tengely mennyiségét lásd a kiválasztási táblázatban)
Optikai tengely hangemelkedés	10：10mm 20：20mm 40：40mm
Kimeneti mód	Üres: NPN kimenet P: PNP kimenet NP: NPN + PNP kimenet
Működési állapot	Üres: Normál zárt (NC)NO: Normál nyitva (NO)
Szinkronizálási mód	Üres: Vonalszinkronizálás G: Optikai szinkronizálás
Védelmi távolság	D1:0~1m D3:1~3m D5:1~5m D7:1~7m

Modellválasztási példa:

A K033E-8-10(D1) a K033E sorozatra vonatkozik, 8 optikai tengellyel, 10 mm-es optikai tengelyosztással, NPN kimenettel, normál zárt állapottal, vonalszinkronizálással és 1 méteres védelmi távolsággal.

A K033E-8-10NP-NO-G(D7) a K033E sorozatra vonatkozik, 8 optikai tengellyel, 10 mm-es optikai tengelyosztással, NPN+PNP kettős kimenettel, normál nyitott állapottal, optikai szinkronizálással és 7 méteres védelmi távolsággal.

Jegyzet:

1. A vonalszinkronizáláshoz az NPN vagy a PNP kimenet nem kötelező; Az optikai szinkronizálás csak az NPN+PNP kettős kimenetet támogatja.

2. A konzolok külön vásárlásakor a rendelési modellek a következők: K033E-L1, K033E-L2.

Példa

Vágógép alkalmazás

Az optikai tengelytávolság sematikus diagramja

Specifikációs paraméter

Név	Mini optikai függöny
Keresztmetszeti terület	29×30 mm
Csatorna mennyisége	Egycsatornás
Optikai tengelyek száma	4, 6, 8, 10, 12 tengely......
Védelmi magasság	Optikai tengely osztásköz × (optikai tengelyek száma – 1)
Védelmi távolság	0,2-7 millió
Optikai tengely hangemelkedés	10mm/20mm/40mm
Üzemi tápegység	24V±10%
Hatalom	3~8W
Áramkör védelem	Fordított csatlakozás védelem / Kimeneti rövidzárlat védelem
Válaszidő	≤10 ms
Üzemi hőmérséklet	-10~+55 ℃
Tárolási hőmérséklet	-40~+70 ℃
Működési páratartalom	35%RH~85%RH
Szigetelési ellenállás	≥100MQ
Jelkimenet	NPN/PNP
Fényellenes interferencia	10000 Lux
Szinkronizálási mód	Vonalszinkronizálás / Optikai szinkronizálás
Behatolás elleni védelem (IP minősítés)	IP65

Kiválasztási lista

Optikai tengely hangemelkedés	10 mm
Optikai tengelyek száma	6 tengely	8 tengely	10 tengely		12 tengely		14 tengely		16 tengely		18 tengely		20 tengely		22 tengely		24 tengely		26 tengely		28 tengely		30 tengely	32 tengely
Védelmi magasság	50	70	90		110		130		150		170		190		210		230		250		270		290	310
A fényfüggöny teljes magassága (mm)	95	115	135		155		175		195		215		235		255		275		295		315		335	355
Optikai tengely hangemelkedés	10 mm
Optikai tengelyek száma	34 tengely	36 tengely	38 tengely		40 tengely		42 tengely		44 tengely		46 tengely		48 tengely		50 tengely		52 tengely		54 tengely		56 tengely		58 tengely	60 tengely
Védelmi magasság	330	350	370		390		410		430		450		470		490		510		530		550		570	590
A fényfüggöny teljes magassága (mm)	375	395	415		435		455		475		495		515		535		555		575		595		615	635
Az optikai tengely távolsága 20 mm (védelmi távolság: (0,2 ~ 7 m)
Optikai tengely hangemelkedés	20 mm
Optikai tengelyek száma	4 tengely	6 tengely	8 tengely		10 tengely		12 tengely		14 tengely		16 tengely		18 tengely		20 tengely		22 tengely		24 tengely		26 tengely		28 tengely	30 tengely
Védelmi magasság	70	100	140		180		220		260		300		340		380		420		460		500		540	580
A fényfüggöny teljes magassága (mm)	115	155	195		235		275		315		355		395		435		475		515		555		595	635
Optikai tengely hangemelkedés	20 mm
Optikai tengelyek száma	32 tengely	34 tengely	36 tengely	38 tengely		40 tengely		42 tengely		44 tengely		46 tengely		48 tengely		50 tengely		52 tengely		54 tengely		56 tengely	58 tengely	60 tengely
Védelmi magasság	620	660	700	740		780		820		860		900		940		980		1020		1060		1100	1140	1180
A fényfüggöny teljes magassága (mm)	675	715	755	795		835		875		915		955		995		1035		1075		1115		1155	1195	1235
Az optikai tengely távolsága 40 mm (védelmi távolság: （0,2-7 m)
Optikai tengely hangemelkedés	40 mm
Optikai tengelyek száma	4 tengely	6 tengely	8 tengely		10 tengely		12 tengely		14 tengely		16 tengely		18 tengely		20 tengely		22 tengely		24 tengely		26 tengely		28 tengely	30 tengely
Védelmi magasság	120	200	280		360		440		520		600		680		760		840		920		1000		1080	1160
A fényfüggöny teljes magassága (mm)	195	275	355		435		515		595		675		755		835		915		995		1075		1155	1235
Optikai tengely hangemelkedés	40 mm
Optikai tengelyek száma	32 tengely	34 tengely	36 tengely	38 tengely		40 tengely		42 tengely		44 tengely		46 tengely		48 tengely		50 tengely		52 tengely		54 tengely		56 tengely	58 tengely	60 tengely
Védelmi magasság	1240	1320	1400	1480		1560		1640		1720		1800		1880		1960		2040		2120		2200	2280	2360
A fényfüggöny teljes magassága (mm)	1315	1395	1475	1555		1635		1715		1795		1875		1955		2035		2115		2195		2275	2355	2435

Melléklet

Vázlati rajz

Bekötési rajz
