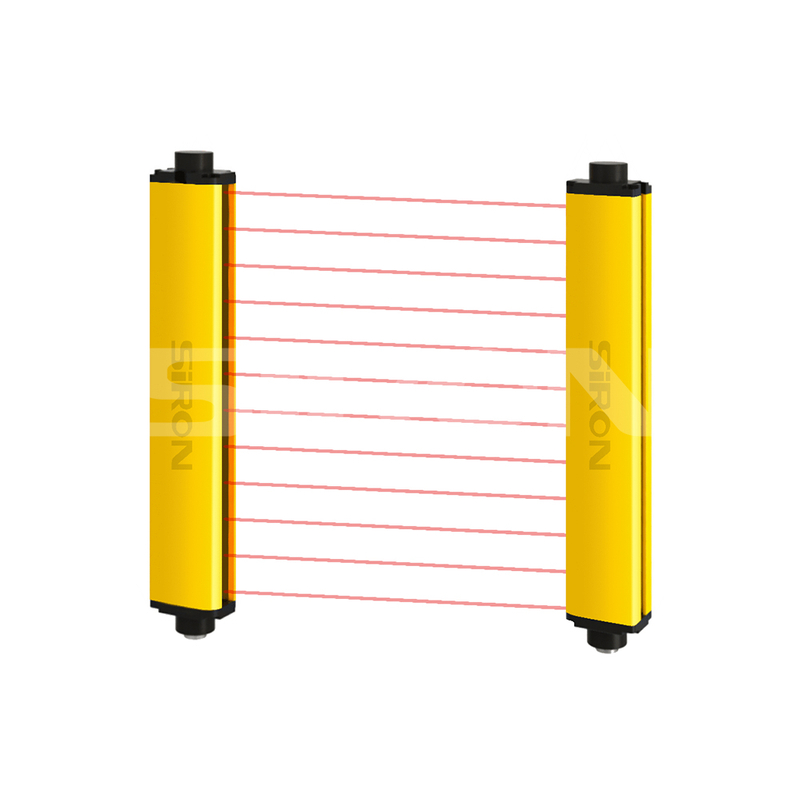

siri K031
SiRON
8543709990
Mengenai pemilihan

| Analisis jenis | ||
| ① | Siri langsir cahaya universal | K031 |
| ② | Bilangan paksi optik | 8:8-kapak 12:12-kapak 16:16-kapak (Untuk nombor paksi lain, sila rujuk jadual pemilihan) |
| ③ | Jarak paksi optik | 10:10mm 20:20mm 40:40mm |
| ④ | Mod keluaran | Kosong:NPN output P:PNP ouput |
| ⑤ | Keadaan bekerja | Kosong:Keadaan biasa tertutup NO:Keadaan biasa terbuka |
Contoh pilihan:K031-8-10 menunjukkan siri K031, dengan 8 paksi optik, jarak paksi optik 10mm, output NPN dan stat tertutup biasanya e.
Diperhatikan:1. Untuk jarak 10mm: Bilangan paksi optik adalah antara 8 hingga 160.
Untuk jarak 20mm: Bilangan paksi optik adalah antara 4 hingga 80.
Untuk jarak 40mm: Bilangan paksi optik adalah antara 4 hingga 76.
Jarak perlindungan boleh disesuaikan sehingga 30 meter. Contoh model adalah seperti berikut:
K031-12-20(D30) menunjukkan siri K031, dengan 12 paksi optik, jarak paksi optik 20mm, output NPN, keadaan biasanya tertutup, dan jarak perlindungan 30 meter.

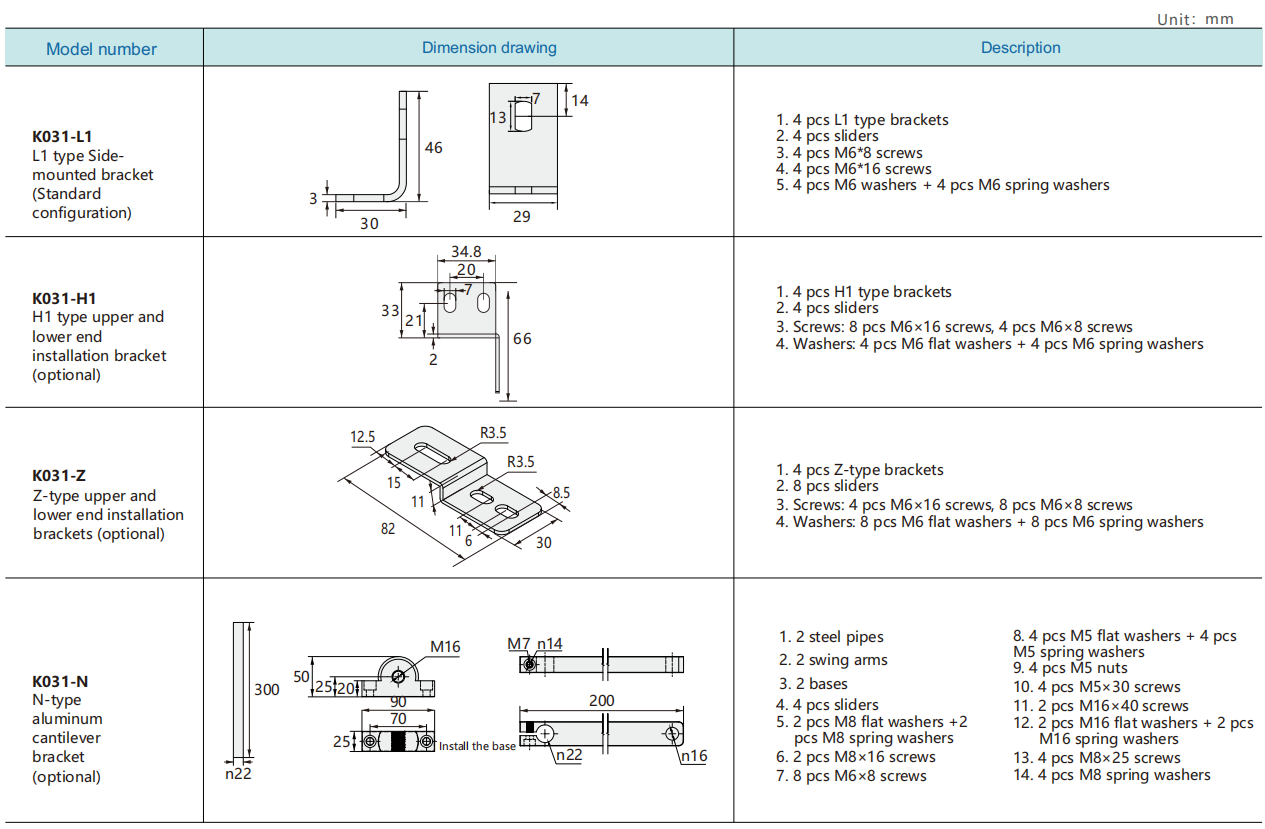

2. Apabila memesan kurungan secara berasingan, model pesanan ialah: K031-L1, K031-H1, K031-Z dan K031-N.
Spesifikasi
Nama |
Tirai cahaya sejagat |
Penampilan |
![]() |
Kawasan silang |
35×50mm |
Bilangan saluran |
Dwi saluran (apabila bilangan paksi optik ialah 4, hanya saluran tunggal tersedia) |
Bilangan paksi optik |
Jarak 10mm:8,12,16----320 paksi Jarak 20mm:4、6、8----160 paksi Jarak 40mm:4、6、8----122 paksi |
Ketinggian pelindung |
Ketinggian perlindungan H=(N-1)* jarak paksi optik, dengan N ialah bilangan paksi optik |
Jarak perlindungan* |
0 . 1~10M (boleh disesuaikan sehingga 30M) |
Jarak paksi optik |
10mm/20mm/40mm |
Resolusi |
20mm/30mm/50mm |
Bekalan kuasa bekerja |
DC 10~30V |
kuasa |
<5W |
Sumber cahaya pelepasan |
940nm |
Litar pelindung |
Perlindungan voltan lampau kuasa, perlindungan kekutuban songsang dan perlindungan arus lebih keluaran |
Masa tindak balas |
Masa tindak balas =(N*0.1ms)+0.4ms(N ialah bilangan paksi optik) |
Suhu persekitaran operasi |
-10~55 ℃ (Tiada pemeluwapan) |
Suhu persekitaran penyimpanan |
-30~70 ℃ (Tiada pemeluwapan) |
Kelembapan ambien bekerja |
Apabila suhu 20 ℃, kelembapan relatif udara kurang daripada 85% |
Rintangan getaran |
Kekerapan: 10-55Hz, amplitud: 0.35±0.05mm, 20 kali dalam setiap arah X,Y dan Z |
Gangguan anti-optik |
10000Lux(Sudut Kejadian l>5°) |
| Bentuk langsir cahaya | Jenis rasuk melalui |
| Mod segerak | penyegerakan talian |
| Bahan cangkerang | aloi aluminium |
| Kelas perlindungan kes | IP65 |
| Output Keselamatan (OSSD) | Output transistor NPN/PNP, arus beban di bawah 200mA, voltan baki di bawah 1V (tidak termasuk penurunan voltan yang disebabkan oleh sambungan kabel), arus bocor di bawah 1mA |
Contoh

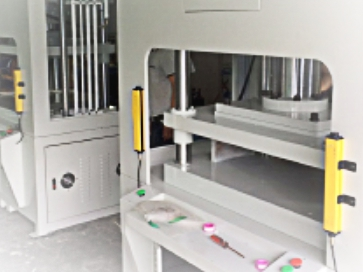

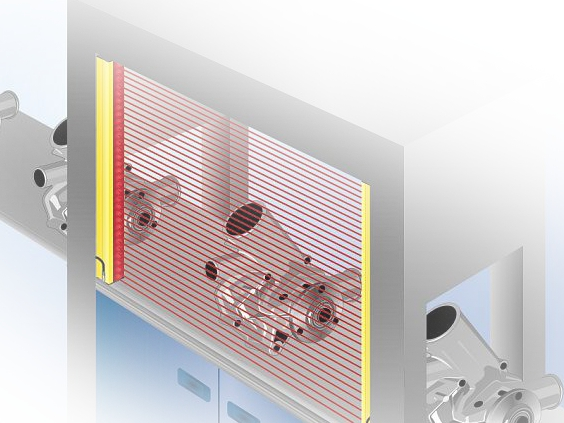

Kesan sama ada terdapat kakitangan Kesan sama ada terdapat kakitangan
menghampiri jentera menghampiri jentera

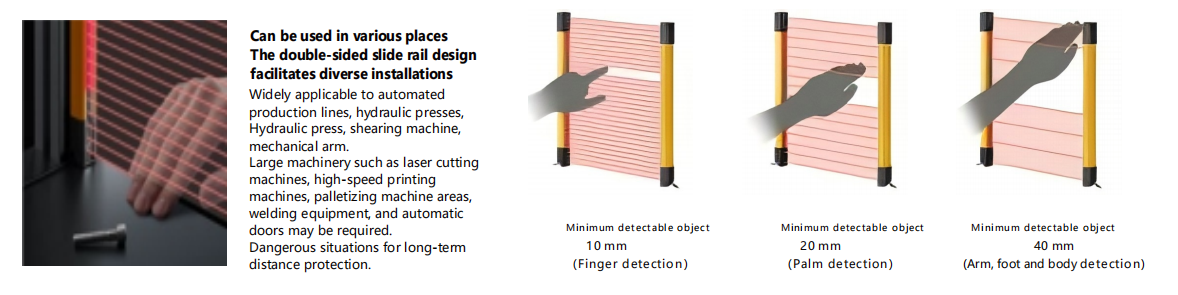

Gambarajah skematik jarak paksi optik

Senarai pilihan
Jarak paksi optik ialah 10mm (jarak perlindungan: 0.1 ~ 10m, boleh disesuaikan kepada 30m)
Jarak paksi optik |
10m m |
|||||||||||||||
Bilangan paksi optik |
8-paksi |
12-paksi |
16-paksi |
20-paksi |
24-paksi |
28-paksi |
32-paksi |
36-paksi |
40-paksi |
44-paksi |
48-paksi |
52-paksi |
56-paksi |
60-paksi |
64-paksi |
68-paksi |
Ketinggian perlindungan (mm) |
70 |
110 |
150 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
Ketinggian langsir cahaya (mm) |
150 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
710 |
750 |
Jarak paksi optik |
10mm |
||||||||||||||||
Bilangan paksi optik |
72-paksi |
76-paksi |
80-paksi |
84-paksi |
88-paksi |
92-paksi |
96-paksi |
100-paksi |
104-paksi |
108-paksi |
112-paksi |
116-paksi |
120-paksi |
124-paksi |
128-paksi |
…… |
320-paksi |
Ketinggian perlindungan (mm) |
710 |
750 |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
…… |
3190 |
Ketinggian langsir cahaya (mm) |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
1310 |
1350 |
…… |
3270 |
Jarak paksi optik ialah 20mm(jarak perlindungan:0.1~10m,boleh disesuaikan hingga 30m)
Jarak paksi optik |
20mm |
|||||||||||||||
Bilangan paksi optik |
4-paksi |
6-paksi |
8-paksi |
10-paksi |
12-paksi |
14-paksi |
16-paksi |
18-paksi |
20-paksi |
22-paksi |
24-paksi |
26-paksi |
28-paksi |
30-paksi |
32-paksi |
34-paksi |
Ketinggian perlindungan (mm) |
60 |
100 |
140 |
180 |
220 |
260 |
300 |
340 |
380 |
420 |
460 |
500 |
540 |
580 |
620 |
660 |
Ketinggian langsir cahaya (mm) |
125 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
710 |
750 |
Jarak paksi optik |
20mm |
||||||||||||||||
Bilangan paksi optik |
36-paksi |
38-paksi |
40-paksi |
42-paksi |
44-paksi |
46-paksi |
48-paksi |
50-paksi |
52-paksi |
54-paksi |
56-paksi |
58-paksi |
60-paksi |
62-paksi |
64-paksi |
…… |
160-paksi |
Ketinggian perlindungan (mm) |
700 |
740 |
780 |
820 |
860 |
900 |
940 |
980 |
1020 |
1060 |
1100 |
1140 |
1180 |
1220 |
1260 |
…… |
3180 |
Ketinggian langsir cahaya (mm) |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
1310 |
1350 |
…… |
3270 |
Jarak paksi optik ialah 40mm (jarak perlindungan: 0.1 ~ 10m, boleh disesuaikan kepada 30m)
Jarak paksi optik |
40mm |
|||||||||||||||
Bilangan paksi optik |
4-paksi |
6-paksi |
8-paksi |
10-paksi |
12-paksi |
14-paksi |
16-paksi |
18-paksi |
20-paksi |
22-paksi |
24-paksi |
26-paksi |
28-paksi |
30-paksi |
32-paksi |
34-paksi |
Ketinggian perlindungan (mm) |
120 |
200 |
280 |
360 |
440 |
520 |
600 |
680 |
760 |
840 |
920 |
1000 |
1080 |
1160 |
1240 |
1320 |
Ketinggian langsir cahaya (mm) |
210 |
290 |
370 |
450 |
530 |
610 |
690 |
770 |
850 |
930 |
1010 |
1090 |
1170 |
1250 |
1330 |
1410 |
Jarak paksi optik |
40mm |
||||||||||||||||
Bilangan paksi optik |
36-paksi |
38-paksi |
40-paksi |
42-paksi |
44-paksi |
46-paksi |
48-paksi |
50-paksi |
52-paksi |
54-paksi |
56-paksi |
58-paksi |
60-paksi |
62-paksi |
64-paksi |
…… |
122-paksi |
Ketinggian perlindungan (mm) |
1400 |
1480 |
1560 |
1640 |
1720 |
1800 |
1880 |
1960 |
2040 |
2120 |
2200 |
2280 |
2360 |
2440 |
2520 |
…… |
4840 |
Ketinggian langsir cahaya (mm) |
1490 |
1570 |
1650 |
1730 |
1810 |
1890 |
1970 |
2050 |
2130 |
2210 |
2290 |
2370 |
2450 |
2530 |
2610 |
…… |
4930 |
Nota:1 Apabila bilangan paksi optik ialah 4, hanya satu saluran boleh digunakan.

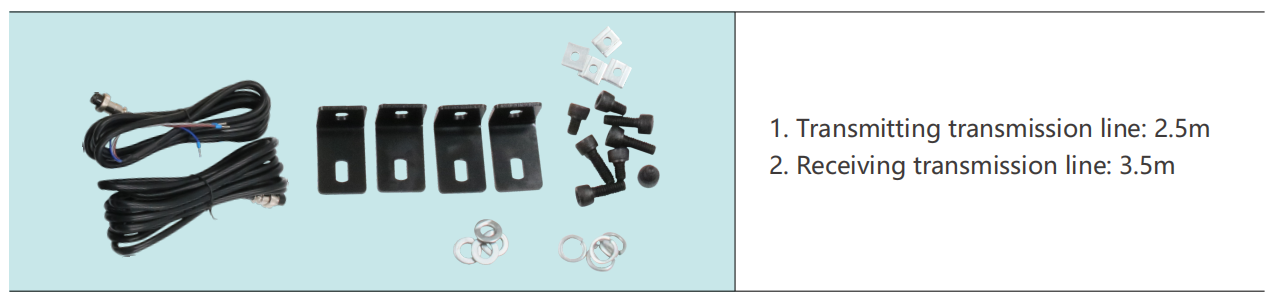

Lampiran

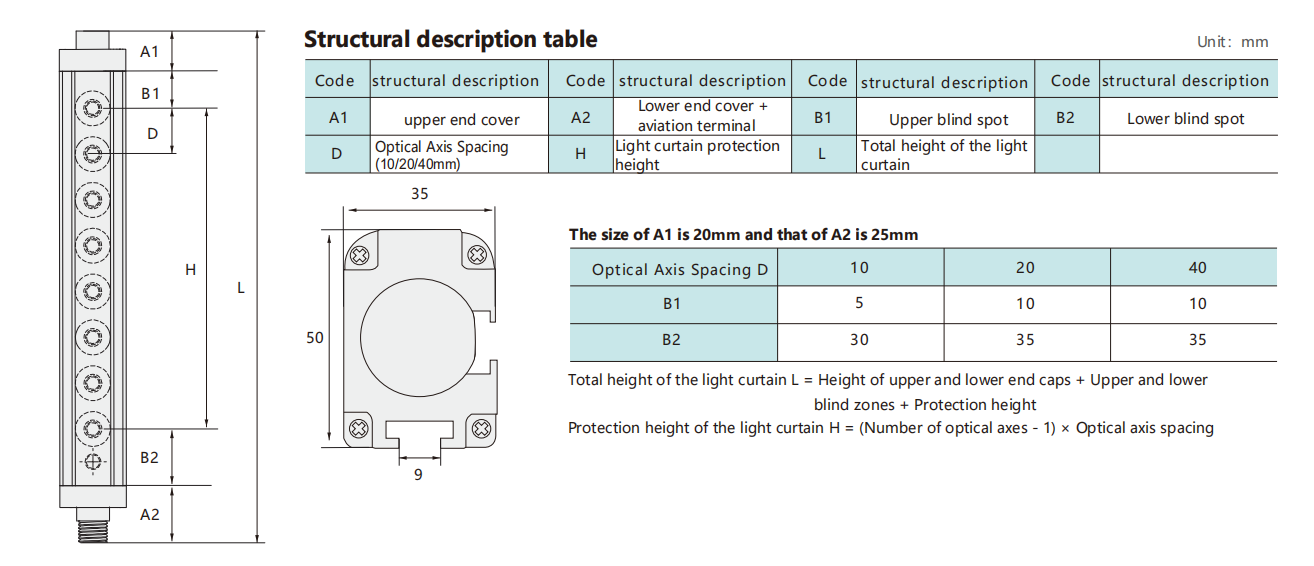

Lukisan luaran

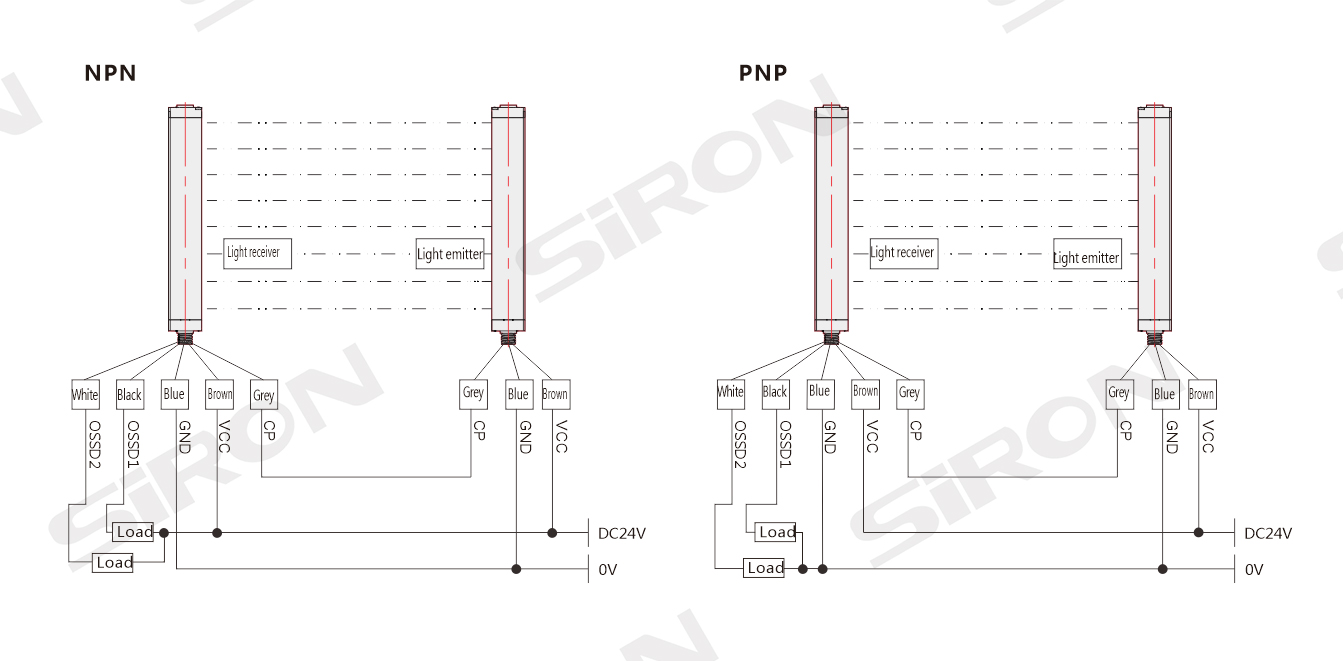

gambarajah pendawaian
