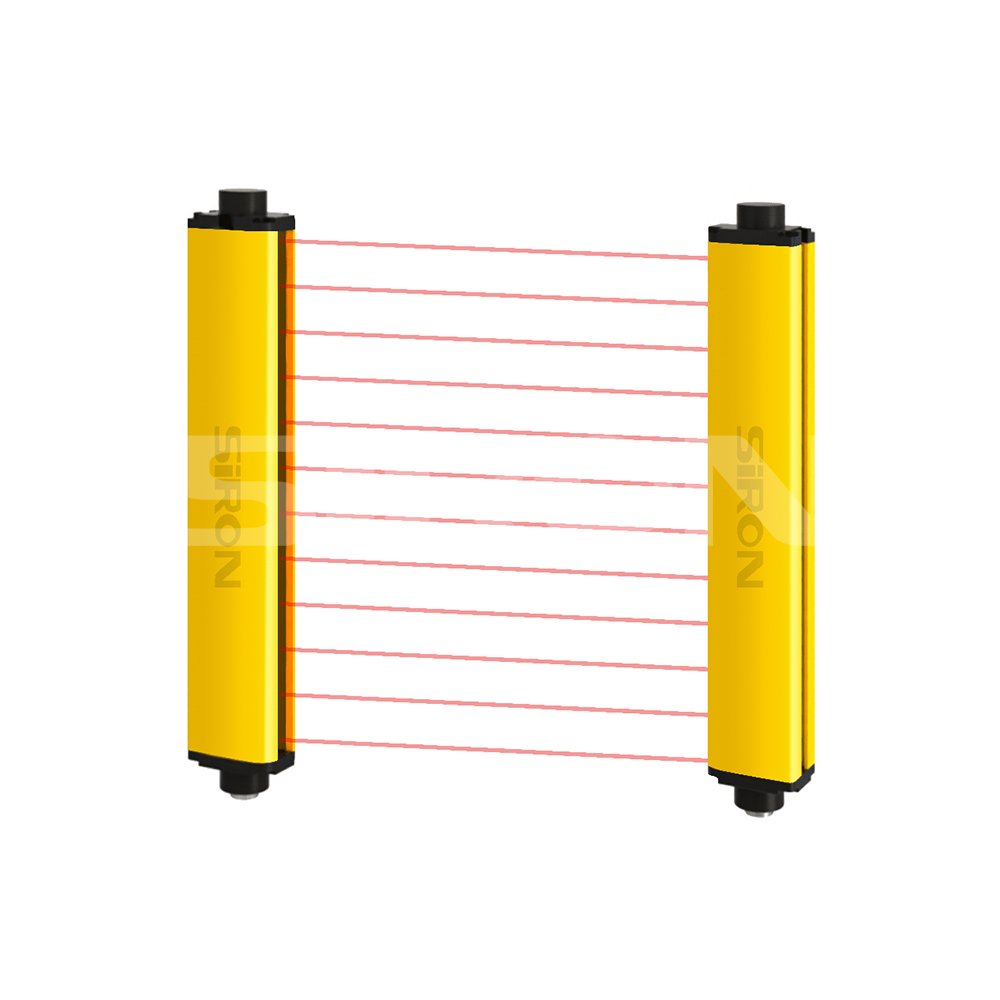

Σειρά SiRON K031 Universal Light Curtain Line Συγχρονισμός

Σειρά SiRON K031 Universal Light Curtain Line Συγχρονισμός

Χαρακτηριστικά:

* Τροφοδοτικό χαμηλής ευρείας τάσης, η τάση εργασίας είναι DC10 ~ 30V. Χρησιμοποιώντας τεχνολογία συγχρονισμού γραμμής, ισχυρή ικανότητα παρεμβολής κατά του φωτός.

* Το εσωτερικό της ελαφριάς κουρτίνας έχει σχεδιαστεί με σεισμική δομή και δομή κελύφους από κράμα αλουμινίου.

* Σχεδιασμός εξόδου αυτοελέγχου διπλού κυκλώματος, υψηλή ασφάλεια και αξιοπιστία.
* Ισχυρή ικανότητα αντι-ηλεκτρομαγνητικής παρεμβολής, μπορεί να καταπολεμήσει αποτελεσματικά τις διάφορες ηλεκτρομαγνητικές παρεμβολές του εξοπλισμού κινητήρα.

Ποσότητα:
Διαθεσιμότητα:





Ρωτώ Προσθήκη στο καλάθι Εξαγωγή PDF

Μοντέλο:
Σειρά K031
Μάρκα:
SiRON
Κώδικας:
8543709990

Αισθητήρας φωτοκουρτίνας ασφαλείας Συγχρονισμός γραμμής υψηλή ασφάλεια και αξιοπιστία Ισχυρή αντι-ηλεκτρομαγνητική ικανότητα παρεμβολής σεισμική δομή

Περιγραφή προϊόντος

Σχετικά με την επιλογή

Ανάλυση τύπου
①	Σειρά φωτιστικών κουρτινών γενικής χρήσης	K031
②	Αριθμός οπτικών αξόνων	8:8-άξονες 12:12-άξονες 16:16-άξονες (Για άλλους αριθμούς αξόνων, ανατρέξτε στον πίνακα επιλογής)
③	Απόσταση οπτικών αξόνων	10:10mm 20:20mm 40:40mm
④	Λειτουργία εξόδου	Κενό: Έξοδος NPN Έξοδος P:PNP
⑤	Κατάσταση λειτουργίας	Κενό:Κανονικά κλειστή κατάσταση ΟΧΙ:Κανονικά ανοιχτή κατάσταση

Παράδειγμα επιλογής：K031-8-10 υποδεικνύει τη σειρά K031, με 8 οπτικούς άξονες, απόσταση οπτικού άξονα 10 mm, έξοδο NPN και κανονικά κλειστή κατάσταση e.

Σημειώνεται: 1. Για απόσταση 10 mm: Ο αριθμός των οπτικών αξόνων κυμαίνεται από 8 έως 160.

Για απόσταση 20 mm: Ο αριθμός των οπτικών αξόνων κυμαίνεται από 4 έως 80.

Για απόσταση 40 mm: Ο αριθμός των οπτικών αξόνων κυμαίνεται από 4 έως 76.

Η απόσταση προστασίας μπορεί να προσαρμοστεί έως και 30 μέτρα. Παραδείγματα μοντέλων είναι τα εξής:

Το K031-12-20(D30) υποδεικνύει τη σειρά K031, με 12 οπτικούς άξονες, απόσταση οπτικού άξονα 20 mm, έξοδο NPN, κανονικά κλειστή κατάσταση και απόσταση προστασίας 30 μέτρων.

2. Όταν παραγγέλνετε αγκύλες χωριστά, τα μοντέλα παραγγελίας είναι: K031-L1, K031-H1, K031-Z και K031-N.

Προδιαγραφές

Ονομα	Φωτεινή κουρτίνα γενικής χρήσης
Εμφάνιση
Διασταυρούμενη περιοχή	35×50mm
Αριθμός καναλιών	Δικαναλικό (όταν ο αριθμός των οπτικών αξόνων είναι 4, είναι διαθέσιμο μόνο μονοκαναλικό)
Αριθμός οπτικών αξόνων	Διάσταση 10 mm: 8, 12, 16 ---- 320 άξονες Διάσταση 20 mm: 4, 6, 8 ---- 160 άξονες Διάσταση 40 mm: 4, 6, 8 ---- 122 άξονες
Προστατευτικό ύψος	Το ύψος προστασίας H=(N-1)* η απόσταση των οπτικών αξόνων, όπου N είναι ο αριθμός των οπτικών αξόνων
Απόσταση προστασίας*	0 . 1~10M (προσαρμόσιμο έως 30M)
Απόσταση οπτικών αξόνων	10mm/20mm/40mm
Ψήφισμα	20mm/30mm/50mm
Τροφοδοτικό λειτουργίας	DC 10~30V
Εξουσία	<5W
Πηγή φωτός εκπομπής	940 nm
Προστατευτικό κύκλωμα	Προστασία από υπέρταση ισχύος, προστασία αντίστροφης πολικότητας και προστασία υπερέντασης εξόδου
Χρόνος απόκρισης	Χρόνος απόκρισης =(N*0,1ms)+0,4ms(N είναι ο αριθμός των οπτικών αξόνων)
Θερμοκρασία περιβάλλοντος λειτουργίας	-10~55℃ (Χωρίς συμπύκνωση)
Θερμοκρασία περιβάλλοντος αποθήκευσης	-30~70℃ (Χωρίς συμπύκνωση)
Υγρασία περιβάλλοντος εργασίας	Όταν η θερμοκρασία είναι 20℃, η σχετική υγρασία του αέρα είναι μικρότερη από 85%
Αντοχή σε κραδασμούς	Συχνότητα: 10-55Hz, πλάτος: 0,35±0,05mm, 20 φορές σε κάθε κατεύθυνση X,Y και Z
Αντι-οπτική παρεμβολή	10000 Lux (Γωνία πρόσπτωσης l>5°)
Φόρμα ελαφριάς κουρτίνας	Τύπος διαμπερούς δοκού
Σύγχρονη λειτουργία	συγχρονισμός γραμμής
Υλικό κελύφους	κράμα αλουμινίου
Κατηγορία προστασίας θήκης	IP65
Έξοδος ασφαλείας (OSSD)	Έξοδος τρανζίστορ NPN/PNP, ρεύμα φορτίου κάτω από 200 mA, υπολειπόμενη τάση κάτω από 1 V (εξαιρουμένης της πτώσης τάσης που προκαλείται από επέκταση καλωδίου), ρεύμα διαρροής κάτω από 1 mA

Παράδειγμα

Εντοπίστε εάν υπάρχει προσωπικό Εντοπίστε εάν υπάρχει προσωπικό

πλησιάζοντας τα μηχανήματα πλησιάζοντας τα μηχανήματα

Σχηματικό διάγραμμα απόστασης οπτικών αξόνων

Λίστα επιλογής

Η απόσταση του οπτικού άξονα είναι 10 mm (απόσταση προστασίας: 0,1 ~ 10 m, μπορεί να προσαρμοστεί στα 30 m)

Απόσταση οπτικών αξόνων	10 μ
Αριθμός οπτικού άξονα	8-άξονες	12-άξονες	16-άξονες	20-άξονες	24-άξονες	28-άξονες	32-άξονες	36-άξονες	40-άξονες	44-άξονες	48-άξονα	52-άξονα	56-άξονες	60-άξονες	64-άξονες	68-άξονα
Ύψος προστασίας (mm)	70	110	150	190	230	270	310	350	390	430	470	510	550	590	630	670
Ύψος ελαφριάς κουρτίνας (mm)	150	190	230	270	310	350	390	430	470	510	550	590	630	670	710	750

Απόσταση οπτικών αξόνων	10 χιλιοστά
Αριθμός οπτικού άξονα	72-άξονα	76-άξονα	80-άξονα	84-άξονα	88-άξονας	92-άξονα	96-άξονας	100-άξονες	104-άξονας	108-άξονας	112-άξονας	116-άξονας	120-άξονα	124-άξονα	128-άξονα	……	320-άξονα
Ύψος προστασίας (mm)	710	750	790	830	870	910	950	990	1030	1070	1110	1150	1190	1230	1270	……	3190
Ύψος ελαφριάς κουρτίνας (mm)	790	830	870	910	950	990	1030	1070	1110	1150	1190	1230	1270	1310	1350	……	3270

Η απόσταση του οπτικού άξονα είναι 20 mm (απόσταση προστασίας: 0,1~10 m), μπορεί να προσαρμοστεί στα 30 m)

Απόσταση οπτικών αξόνων	20 mm
Αριθμός οπτικού άξονα	4-άξονες	6-άξονες	8-άξονες	10-άξονες	12-άξονες	14-άξονες	16-άξονες	18-άξονα	20-άξονες	22-άξονες	24-άξονες	26-άξονες	28-άξονες	30-άξονες	32-άξονες	34-άξονες
Ύψος προστασίας (mm)	60	100	140	180	220	260	300	340	380	420	460	500	540	580	620	660
Ύψος ελαφριάς κουρτίνας (mm)	125	190	230	270	310	350	390	430	470	510	550	590	630	670	710	750

Απόσταση οπτικών αξόνων	20 mm
Αριθμός οπτικού άξονα	36-άξονες	38-άξονες	40-άξονες	42-άξονα	44-άξονες	46-άξονες	48-άξονα	50-άξονες	52-άξονα	54-άξονα	56-άξονες	58-άξονα	60-άξονες	62-άξονα	64-άξονες	……	160-άξονα
Ύψος προστασίας (mm)	700	740	780	820	860	900	940	980	1020	1060	1100	1140	1180	1220	1260	……	3180
Ύψος ελαφριάς κουρτίνας (mm)	790	830	870	910	950	990	1030	1070	1110	1150	1190	1230	1270	1310	1350	……	3270

Η απόσταση του οπτικού άξονα είναι 40 mm (απόσταση προστασίας: 0,1 ~ 10 m, μπορεί να προσαρμοστεί στα 30 m)

Απόσταση οπτικών αξόνων	40 χλστ
Αριθμός οπτικού άξονα	4-άξονες	6-άξονες	8-άξονες	10-άξονες	12-άξονες	14-άξονες	16-άξονες	18-άξονα	20-άξονες	22-άξονες	24-άξονες	26-άξονες	28-άξονες	30-άξονες	32-άξονες	34-άξονες
Ύψος προστασίας (mm)	120	200	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320
Ύψος ελαφριάς κουρτίνας (mm)	210	290	370	450	530	610	690	770	850	930	1010	1090	1170	1250	1330	1410

Απόσταση οπτικών αξόνων	40 χλστ
Αριθμός οπτικού άξονα	36-άξονες	38-άξονες	40-άξονες	42-άξονα	44-άξονες	46-άξονες	48-άξονα	50-άξονες	52-άξονα	54-άξονα	56-άξονες	58-άξονα	60-άξονες	62-άξονα	64-άξονες	……	122-άξονα
Ύψος προστασίας (mm)	1400	1480	1560	1640	1720	1800	1880	1960	2040	2120	2200	2280	2360	2440	2520	……	4840
Ύψος ελαφριάς κουρτίνας (mm)	1490	1570	1650	1730	1810	1890	1970	2050	2130	2210	2290	2370	2450	2530	2610	……	4930
