| الكمية: | |
|---|---|
|
تصدير قوات الدفاع الشعبي |
|

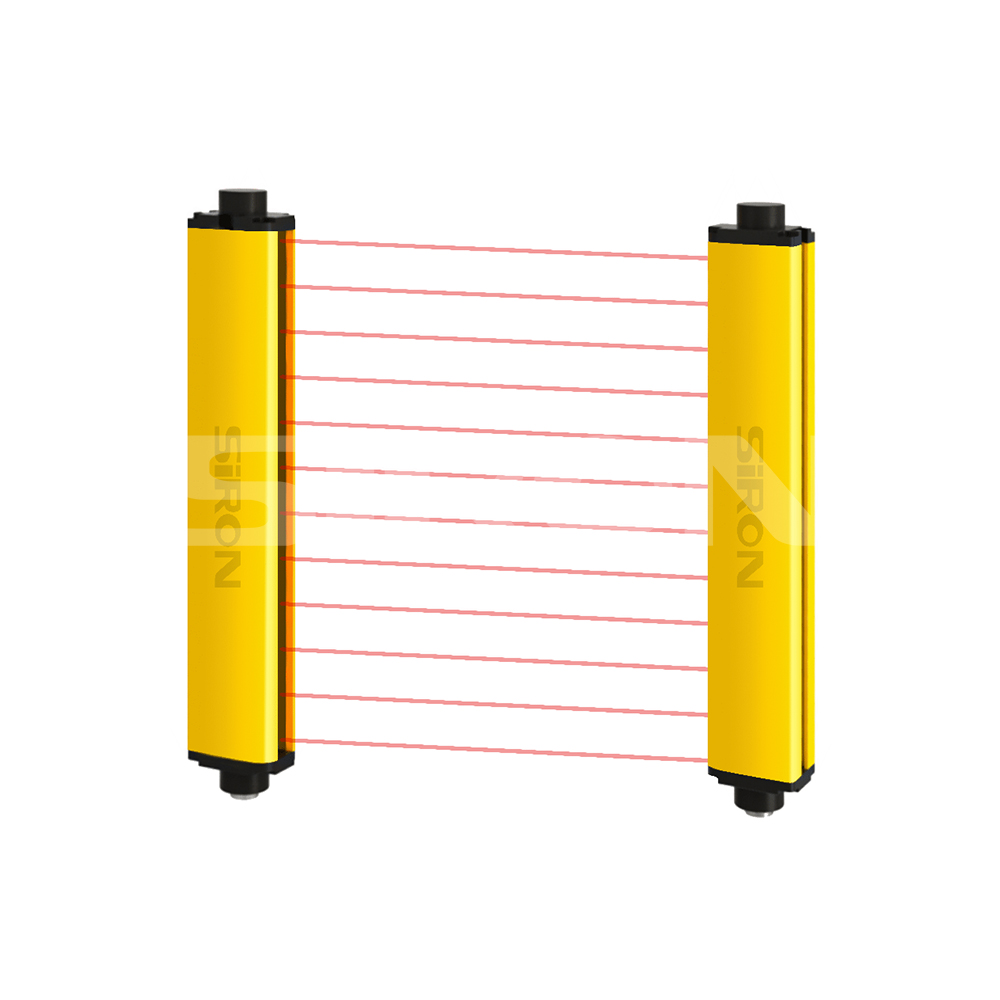

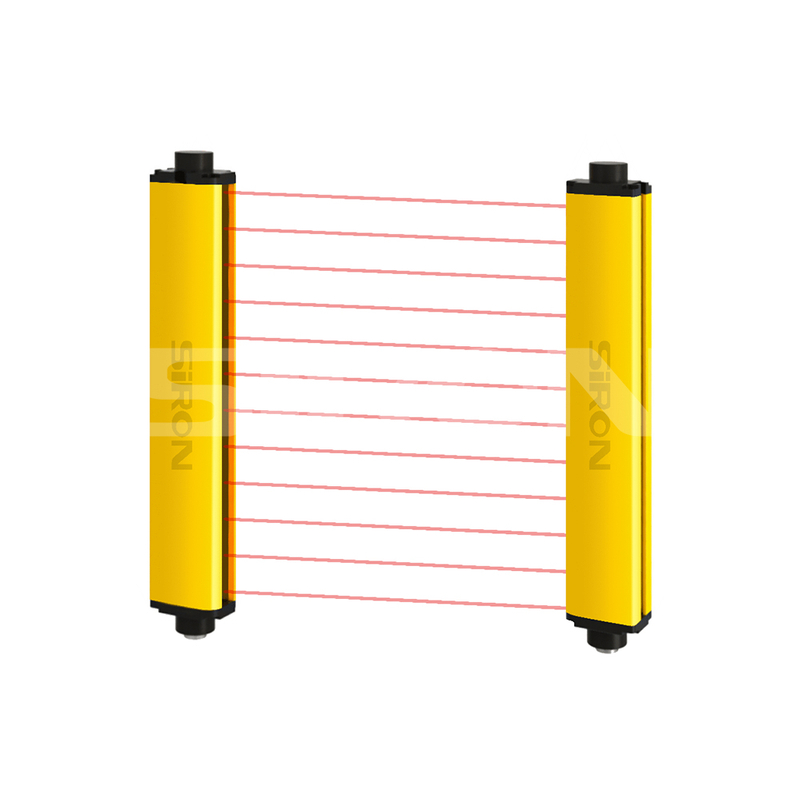

سلسلة K031
سيرون
8543709990
حول الاختيار
| تحليل النوع | ||
| ① | سلسلة ستائر خفيفة عالمية | ك031 |
| ② | عدد المحاور البصرية | 8:8 - المحاور 12:12 - المحاور 16:16 - المحاور (للحصول على أرقام المحاور الأخرى، يرجى الرجوع إلى جدول الاختيار) |
| ③ | تباعد المحور البصري | 10:10 ملم 20:20 ملم 40:40 ملم |
| ④ | وضع الإخراج | فارغ: إخراج NPN P:PNP إخراج |
| ⑤ | حالة العمل | فارغ: حالة مغلقة عادة لا: حالة مفتوحة عادة |
مثال على الاختيار: يشير K031-8-10 إلى سلسلة K031، مع 8 محاور بصرية، ومسافة بين المحاور البصرية تبلغ 10 مم، وإخراج NPN، وحالة مغلقة بشكل طبيعي .
لاحظ:1. لمسافة 10 مم: يتراوح عدد المحاور الضوئية من 8 إلى 160.
لمسافة 20 مم: يتراوح عدد المحاور الضوئية من 4 إلى 80.
لمسافة 40 مم: يتراوح عدد المحاور البصرية من 4 إلى 76.
يمكن تخصيص مسافة الحماية حتى 30 مترًا. أمثلة على النماذج هي كما يلي:
يشير K031-12-20(D30) إلى سلسلة K031، مع 12 محورًا بصريًا، وتباعد المحور البصري 20 مم، وإخراج NPN، وحالة مغلقة عادةً، ومسافة حماية تبلغ 30 مترًا.
2. عند طلب الأقواس بشكل منفصل، فإن نماذج الطلب هي: K031-L1، K031-H1، K031-Z، وK031-N.
تحديد
اسم |
ستارة خفيفة عالمية |
مظهر |
 |
منطقة متقاطعة |
35 × 50 ملم |
عدد القنوات |
قناة مزدوجة (عندما يكون عدد المحاور البصرية 4، تتوفر قناة واحدة فقط) |
عدد المحاور البصرية |
تباعد 10 مم: 8、12、16 ---- 320 محورًا تباعد 20 مللي متر: 4、6、8 ---- 160 محور تباعد 40 مم: 4、6、8 ---- 122 محورًا |
ارتفاع وقائي |
ارتفاع الحماية H=(N-1)* المسافة بين المحاور البصرية، حيث N هو عدد المحاور البصرية |
مسافة الحماية* |
0 . 1 ~ 10 م (قابل للتخصيص حتى 30 م) |
تباعد المحور البصري |
10 ملم / 20 ملم / 40 ملم |
دقة |
20 ملم / 30 ملم / 50 ملم |
إمدادات الطاقة العاملة |
تيار مستمر 10 ~ 30 فولت |
قوة |
<5 واط |
مصدر الضوء الانبعاث |
940 نانومتر |
دائرة الحماية |
حماية من الجهد الزائد للطاقة، وحماية من القطبية العكسية، وحماية من التيار الزائد للإخراج |
وقت الاستجابة |
زمن الاستجابة =(N*0.1ms)+0.4ms(N هو عدد المحاور البصرية) |
درجة حرارة التشغيل المحيطة |
-10~55 درجة مئوية (بدون تكثيف) |
درجة حرارة التخزين المحيطة |
-30 إلى 70 درجة مئوية (بدون تكثيف) |
الرطوبة المحيطة بالعمل |
عندما تكون درجة الحرارة 20 درجة مئوية، تكون الرطوبة النسبية للهواء أقل من 85% |
مقاومة الاهتزاز |
التردد: 10-55 هرتز، السعة: 0.35±0.05 مم، 20 مرة في كل اتجاه X وY وZ |
مكافحة التدخل البصري |
10000 لوكس (زاوية الحادث l>5°) |
| شكل ستارة خفيفة | نوع من خلال شعاع |
| الوضع المتزامن | مزامنة الخط |
| مادة القشرة | سبائك الألومنيوم |
| فئة حماية الحالة | IP65 |
| مخرجات الأمان (OSSD) | خرج ترانزستور NPN/PNP، تيار الحمل أقل من 200 مللي أمبير، الجهد المتبقي أقل من 1 فولت (باستثناء انخفاض الجهد الناتج عن تمديد الكابل)، تيار التسرب أقل من 1 مللي أمبير |
مثال
كشف ما إذا كان هناك أي موظفين كشف ما إذا كان هناك أي موظفين
الاقتراب من الآلات الاقتراب من الآلات
رسم تخطيطي لتباعد المحور البصري
قائمة الاختيار
تباعد المحور البصري 10 مم (مسافة الحماية: 0.1 ~ 10 م، يمكن تخصيصها إلى 30 م)
تباعد المحور البصري |
10 م م |
|||||||||||||||
عدد المحاور البصرية |
8 محاور |
12 محور |
16 محور |
20 محور |
24 محور |
28 محور |
32 محور |
36 محور |
40 محور |
44 محور |
48 محور |
52 محور |
56 محور |
60 محور |
64 محور |
68 محور |
ارتفاع الحماية (مم) |
70 |
110 |
150 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
ارتفاع الستارة الخفيفة (مم) |
150 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
710 |
750 |
تباعد المحور البصري |
10 ملم |
||||||||||||||||
عدد المحاور البصرية |
72 محور |
76 محور |
80 محور |
84 محور |
88 محور |
92 محور |
96 محور |
100 محور |
104 محور |
108 محور |
112 محور |
116 محور |
120 محور |
124 محور |
128 محور |
…… |
320 محور |
ارتفاع الحماية (مم) |
710 |
750 |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
…… |
3190 |
ارتفاع الستارة الخفيفة (مم) |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
1310 |
1350 |
…… |
3270 |
تباعد المحور البصري 20 مم (مسافة الحماية: 0.1 ~ 10 م، يمكن تخصيصها إلى 30 م)
تباعد المحور البصري |
20 ملم |
|||||||||||||||
عدد المحاور البصرية |
4 محاور |
6 محاور |
8 محاور |
10 محاور |
12 محور |
14 محور |
16 محور |
18 محور |
20 محور |
22 محور |
24 محور |
26 محور |
28 محور |
30 محور |
32 محور |
34 محور |
ارتفاع الحماية (مم) |
60 |
100 |
140 |
180 |
220 |
260 |
300 |
340 |
380 |
420 |
460 |
500 |
540 |
580 |
620 |
660 |
ارتفاع الستارة الخفيفة (مم) |
125 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
710 |
750 |
تباعد المحور البصري |
20 ملم |
||||||||||||||||
عدد المحاور البصرية |
36 محور |
38 محور |
40 محور |
42 محور |
44 محور |
46 محور |
48 محور |
50 محور |
52 محور |
54 محور |
56 محور |
58 محور |
60 محور |
62 محور |
64 محور |
…… |
160 محور |
ارتفاع الحماية (مم) |
700 |
740 |
780 |
820 |
860 |
900 |
940 |
980 |
1020 |
1060 |
1100 |
1140 |
1180 |
1220 |
1260 |
…… |
3180 |
ارتفاع الستارة الخفيفة (مم) |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
1310 |
1350 |
…… |
3270 |
تباعد المحور البصري 40 مم (مسافة الحماية: 0.1 ~ 10 م، يمكن تخصيصها إلى 30 م)
تباعد المحور البصري |
40 ملم |
|||||||||||||||
عدد المحاور البصرية |
4 محاور |
6 محاور |
8 محاور |
10 محاور |
12 محور |
14 محور |
16 محور |
18 محور |
20 محور |
22 محور |
24 محور |
26 محور |
28 محور |
30 محور |
32 محور |
34 محور |
ارتفاع الحماية (مم) |
120 |
200 |
280 |
360 |
440 |
520 |
600 |
680 |
760 |
840 |
920 |
1000 |
1080 |
1160 |
1240 |
1320 |
ارتفاع الستارة الخفيفة (مم) |
210 |
290 |
370 |
450 |
530 |
610 |
690 |
770 |
850 |
930 |
1010 |
1090 |
1170 |
1250 |
1330 |
1410 |
تباعد المحور البصري |
40 ملم |
||||||||||||||||
عدد المحاور البصرية |
36 محور |
38 محور |
40 محور |
42 محور |
44 محور |
46 محور |
48 محور |
50 محور |
52 محور |
54 محور |
56 محور |
58 محور |
60 محور |
62 محور |
64 محور |
…… |
122 محور |
ارتفاع الحماية (مم) |
1400 |
1480 |
1560 |
1640 |
1720 |
1800 |
1880 |
1960 |
2040 |
2120 |
2200 |
2280 |
2360 |
2440 |
2520 |
…… |
4840 |
ارتفاع الستارة الخفيفة (مم) |
1490 |
1570 |
1650 |
1730 |
1810 |
1890 |
1970 |
2050 |
2130 |
2210 |
2290 |
2370 |
2450 |
2530 |
2610 |
…… |
4930 |
ملاحظة: 1 عندما يكون عدد المحاور البصرية 4، يمكن استخدام قناة واحدة فقط.
المرفقات
الرسم الخارجي
مخطط الأسلاك
