Серія К031
SiRON
8543709990
Про відбір
| Аналіз типу | ||
| ① | Універсальна серія світлових штор | K031 |
| ② | Кількість оптичних осей | 8:8-осі 12:12-осі 16:16-осі (Інші номери осей див. у таблиці вибору) |
| ③ | Відстань між оптичними осями | 10:10 мм 20:20 мм 40:40 мм |
| ④ | Режим виведення | Порожнє: вихід NPN P: вихід PNP |
| ⑤ | Робочий стан | Пусто: нормально закритий стан НІ: нормально відкритий стан |
Приклад вибору: K031-8-10 вказує на серію K031 з 8 оптичними осями, відстанню між оптичними осями 10 мм, виходом NPN і нормально закритим станом .
Зазначили: 1. Для відстані 10 мм: кількість оптичних осей коливається від 8 до 160.
Для відстані 20 мм: кількість оптичних осей коливається від 4 до 80.
Для відстані 40 мм: кількість оптичних осей коливається від 4 до 76.
Відстань захисту можна налаштувати до 30 метрів. Приклади моделей:
K031-12-20(D30) позначає серію K031 з 12 оптичними осями, відстанню між оптичними осями 20 мм, виходом NPN, нормально закритим станом і захисною відстанню 30 метрів.
2. При окремому замовленні кронштейнів моделі замовлення: K031-L1, K031-H1, K031-Z і K031-N.
Технічні характеристики
Ім'я |
Універсальна легка штора |

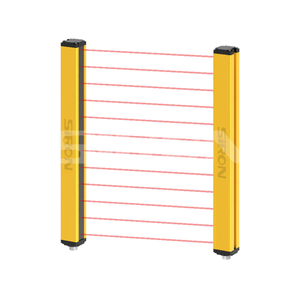

Зовнішній вигляд |
 |
Поперечна площа |
35×50 мм |
Кількість каналів |
Двоканальний (при кількості оптичних осей 4 доступний тільки одноканальний) |
Кількість оптичних осей |
Відстань 10 мм: 8、12、16----320 осей Відстань 20 мм: 4、6、8----160 осей Відстань 40 мм: 4、6、8----122 осі |
Захисна висота |
Захисна висота H=(N-1)* відстань оптичних осей, де N кількість оптичних осей |
Відстань захисту* |
0 . 1~10M (налаштовується до 30M) |
Відстань між оптичними осями |
10 мм/20 мм/40 мм |
роздільна здатність |
20 мм/30 мм/50 мм |
Робочий блок живлення |
Постійний струм 10~30 В |
потужність |
<5 Вт |
Джерело випромінювання світла |
940 нм |
Захисна схема |
Захист від перенапруги, зворотної полярності та вихідного струму |
Час відгуку |
Час відгуку = (N*0,1 мс) + 0,4 мс (N — кількість оптичних осей) |
Робоча температура навколишнього середовища |
-10~55 ℃ (без конденсації) |
Температура навколишнього середовища для зберігання |
-30~70 ℃ (без конденсації) |
Вологість робочого середовища |
При температурі 20 ℃ відносна вологість повітря менше 85% |
Стійкість до вібрації |
Частота: 10-55 Гц, амплітуда: 0,35 ± 0,05 мм, 20 разів у кожному напрямку X, Y та Z |
Антиоптичні перешкоди |
10000 люкс (кут падіння l>5°) |
| Форма легкої штори | Променевий тип |
| Синхронний режим | синхронізація лінії |
| Матеріал оболонки | алюмінієвий сплав |
| Клас захисту корпусу | IP65 |
| Безпечний вихід (OSSD) | Вихід транзистора NPN/PNP, струм навантаження нижче 200 мА, залишкова напруга нижче 1 В (за винятком падіння напруги, викликаного подовженням кабелю), струм витоку нижче 1 мА |
приклад
Визначити, чи є персонал Визначити, чи є персонал
приближаясь к машине наближаючись до техніки
Принципова схема розносу оптичних осей
Список вибору
Відстань по оптичній осі становить 10 мм (відстань захисту: 0,1 ~ 10 м, можна налаштувати до 30 м)
Відстань між оптичними осями |
10м м |
|||||||||||||||
Номер оптичної осі |
8-осьовий |
12-осьовий |
16-осьовий |
20-осьовий |
24-осьовий |
28-вісь |
32-осьовий |
36-осьова |
40-осьовий |
44-осьовий |
48-вісь |
52-вісь |
56-вісь |
60-осьовий |
64-вісь |
68-вісь |
Висота захисту (мм) |
70 |
110 |
150 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
Висота світлової штори (мм) |
150 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
710 |
750 |
Відстань між оптичними осями |
10 мм |
||||||||||||||||
Номер оптичної осі |
72-вісь |
76-вісь |
80-вісь |
84-вісь |
88-вісь |
92-вісь |
96-вісь |
100-осьовий |
104-вісь |
108-вісь |
112-вісь |
116-вісь |
120-осьовий |
124-вісь |
128-вісь |
…… |
320-вісь |
Висота захисту (мм) |
710 |
750 |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
…… |
3190 |
Висота світлової штори (мм) |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
1310 |
1350 |
…… |
3270 |
Відстань по оптичній осі становить 20 мм (відстань захисту: 0,1 ~ 10 м, можна налаштувати до 30 м)
Відстань між оптичними осями |
20 мм |
|||||||||||||||
Номер оптичної осі |
4-осьовий |
6-осьовий |
8-осьовий |
10-осьовий |
12-осьовий |
14-осьовий |
16-осьовий |
18-осьовий |
20-осьовий |
22-осьовий |
24-осьовий |
26-осьовий |
28-вісь |
30-осьовий |
32-осьовий |
34-осьовий |
Висота захисту (мм) |
60 |
100 |
140 |
180 |
220 |
260 |
300 |
340 |
380 |
420 |
460 |
500 |
540 |
580 |
620 |
660 |
Висота світлової штори (мм) |
125 |
190 |
230 |
270 |
310 |
350 |
390 |
430 |
470 |
510 |
550 |
590 |
630 |
670 |
710 |
750 |
Відстань між оптичними осями |
20 мм |
||||||||||||||||
Номер оптичної осі |
36-осьова |
38-вісь |
40-осьовий |
42-вісь |
44-осьовий |
46-осьова |
48-вісь |
50-осьовий |
52-вісь |
54-вісь |
56-вісь |
58-вісь |
60-осьовий |
62-вісь |
64-вісь |
…… |
160-вісь |
Висота захисту (мм) |
700 |
740 |
780 |
820 |
860 |
900 |
940 |
980 |
1020 |
1060 |
1100 |
1140 |
1180 |
1220 |
1260 |
…… |
3180 |
Висота світлової штори (мм) |
790 |
830 |
870 |
910 |
950 |
990 |
1030 |
1070 |
1110 |
1150 |
1190 |
1230 |
1270 |
1310 |
1350 |
…… |
3270 |
Відстань по оптичній осі становить 40 мм (відстань захисту: 0,1 ~ 10 м, можна налаштувати до 30 м)
Відстань між оптичними осями |
40 мм |
|||||||||||||||
Номер оптичної осі |
4-осьовий |
6-осьовий |
8-осьовий |
10-осьовий |
12-осьовий |
14-осьовий |
16-осьовий |
18-осьовий |
20-осьовий |
22-осьовий |
24-осьовий |
26-осьовий |
28-вісь |
30-осьовий |
32-осьовий |
34-осьовий |
Висота захисту (мм) |
120 |
200 |
280 |
360 |
440 |
520 |
600 |
680 |
760 |
840 |
920 |
1000 |
1080 |
1160 |
1240 |
1320 |
Висота світлової штори (мм) |
210 |
290 |
370 |
450 |
530 |
610 |
690 |
770 |
850 |
930 |
1010 |
1090 |
1170 |
1250 |
1330 |
1410 |
Відстань між оптичними осями |
40 мм |
||||||||||||||||
Номер оптичної осі |
36-осьова |
38-вісь |
40-осьовий |
42-вісь |
44-осьовий |
46-осьова |
48-вісь |
50-осьовий |
52-вісь |
54-вісь |
56-вісь |
58-вісь |
60-осьовий |
62-вісь |
64-вісь |
…… |
122-вісь |
Висота захисту (мм) |
1400 |
1480 |
1560 |
1640 |
1720 |
1800 |
1880 |
1960 |
2040 |
2120 |
2200 |
2280 |
2360 |
2440 |
2520 |
…… |
4840 |
Висота світлової штори (мм) |
1490 |
1570 |
1650 |
1730 |
1810 |
1890 |
1970 |
2050 |
2130 |
2210 |
2290 |
2370 |
2450 |
2530 |
2610 |
…… |
4930 |
Примітка. 1 Якщо кількість оптичних осей дорівнює 4, можна використовувати лише один канал.
Додатки
Зовнішній малюнок
схема підключення
