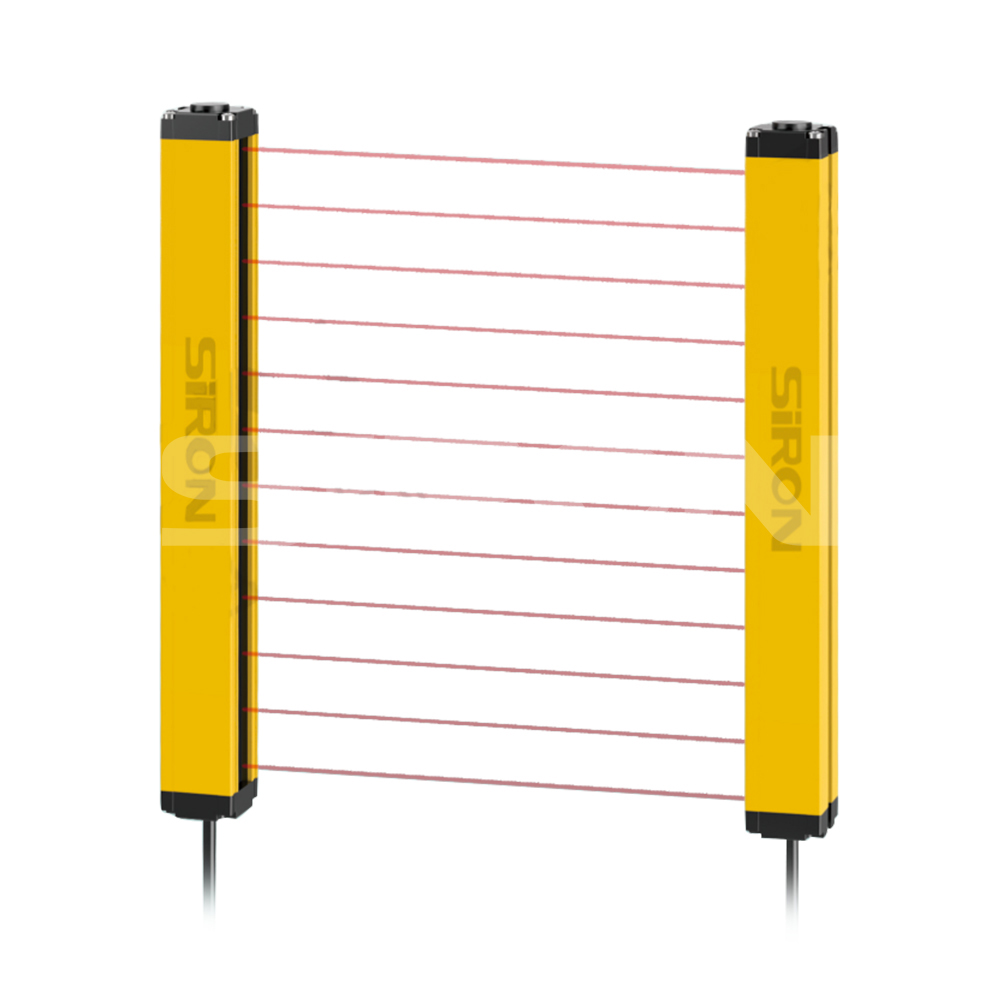

SiRON K033D Miniature Light Curtain Matibay Matibay IP65

Tungkol sa pagpili

Uri ng pagsusuri
①	Maliit na ilaw na kurtina serye	K033D
②	Bilang ng mga optical axes	4:4-axis 6:6-axis 8:8-axis (Para sa iba pang mga numero ng axis, mangyaring sumangguni sa talahanayan ng pagpili)
③	Optical axis spacing	10:10mm 20:20mm 40:40mm
④	Output mode	Blangko:NPN output P:PNP ouput NP:NPN+PNPoutput Y:relay
⑤	Kondisyon sa pagtatrabaho	Blangko:Normally closed state NO:Normally open state
⑥	Mode ng pag-synchronize	Blangko:Line synchronization G:optical synchronization

Mga pagtutukoy

Pangalan	Maliit na ilaw na kurtina
Hitsura
Cross area	30×29mm
Bilang ng mga channel	Single-channel, dual-channel
Bilang ng mga optical axes	4,6,8……256 axis
Protektadong taas	Optical axis spacing X(bilang ng optical axes -1)
Distansya ng proteksyon*	0.2~5M(Nako-customize sa 7M)
Optical axis spacing	10mm/20mm/40mm
Gumaganang power supply	24V±10%
kapangyarihan	3~8W
Proteksyon ng circuit	Proteksyon ng reverse connection/output short circuit protection
Oras ng pagtugon	≤10ms
Operating ambient temperature	-10~+55℃
Temperatura sa paligid ng imbakan	-40~+70℃
Paglaban sa pagkakabukod	≥100MΩ
Anti-optical interference	NPN/PNPN/relay na output
Anti-optical interference	10000Lux
Synchronous mode	Line synchronization/optical synchronization
Grado ng proteksyon	IP65
Proteksyon ng circuit	Proteksyon ng reverse connection/output short circuit protection



Halimbawa



Proteksiyong inspeksyon ng kilusan                                                   Automated operation protection inspection

departamento ng linya ng produksyon

Schematic diagram ng optical axis spacing

Listahan ng pagpili

Ang puwang ng optical axis ay 10mm (distansya ng proteksyon: 0.2-5m, maaaring itakda sa 7m)

Optical axis spacing	10mm
Bilang ng optical axis	4-axis	6-axis	8-axis		10-axis		12-axis		14-axis		16-axis		18-axis		20-axis		22-axis		24-axis		26-axis		28-axis		30-axis
Taas ng proteksyon(mm)	30	50	70		90		110		130		150		170		190		210		230		250		270		290
Banayad na taas ng kurtina(mm)	84	84	104		124		144		164		184		204		224		244		264		284		304		324

Optical axis spacing	10mm
Bilang ng opticalaxis	32-axis	34-axis	36-axis	38-axis		40-axis		42-axis		44-axis		46-axis		48-axis		50-axis		52-axis		54-axis		56-axis		58-axis	60-axis
Taas ng proteksyon(mm)	310	330	350	370		390		410		430		450		470		490		510		530		550		570	590
Banayad na taas ng kurtina(mm)	344	364	384	404		424		444		464		484		504		524		544		564		584		604	624

Ang puwang ng optical axis ay 20mm (distansya ng proteksyon: 0.2-5m, maaaring itakda sa 7m)

Optical axis spacing	20mm
Bilang ng optical axis	4-axis	6-axis	8-axis		10-axis		12-axis		14-axis		16-axis		18-axis		20-axis		22-axis		24-axis		26-axis		28-axis		30-axis
Taas ng proteksyon(mm)	60	100	140		180		220		260		300		340		380		420		460		500		540		580
Banayad na taas ng kurtina(mm)	104	144	184		224		264		304		344		384		424		464		504		544		584		624

Optical axis spacing	20mm
Bilang ng opticalaxis	32-axis	34-axis	36-axis		38-axis		40-axis		42-axis		44-axis		46-axis		48-axis		50-axis		52-axis		54-axis		56-axis	58-axis	60-axis
Taas ng proteksyon(mm)	620	660	700		740		780		820		860		900		940		980		1020		1060		1100	1140	1180
Banayad na taas ng kurtina(mm)	664	704	744		784		824		864		904		944		984		1024		1064		1104		1144	1184	1224

Ang puwang ng optical axis ay 40mm (distansya ng proteksyon: 0.2-5m, maaaring itakda sa 7m)

Optical axis spacing	40mm
Bilang ng optical axis	4-axis	6-axis		8-axis		10-axis		12-axis		14-axis		16-axis		18-axis		20-axis		22-axis		24-axis		26-axis		28-axis	30-axis
Taas ng proteksyon(mm)	120	200		280		360		440		520		600		680		760		840		920		1000		1080	1160
Banayad na taas ng kurtina(mm)	184	264		344		424		504		584		664		744		824		904		984		1064		1144	1224

Optical axis spacing	40mm
Bilang ng opticalaxis	32-axis	34-axis	36-axis		38-axis		40-axis		42-axis		44-axis		46-axis		48-axis		50-axis		52-axis		54-axis		56-axis	58-axis	60-axis
Taas ng proteksyon(mm)	1240	1320	1400		1480		1560		1640		1720		1800		1880		1960		2040		2120		2200	2280	2360
Banayad na taas ng kurtina(mm)	1304	1384	1464		1544		1624		1704		1784		1864		1944		2024		2104		2184		2264	2344	2424

Mga kalakip

Panlabas na pagguhit

Diagram ng mga kable
