SiRON K033D ミニチュア ライト カーテン 丈夫で耐久性のある IP65

選考について

型分析
①	スモールライトカーテンシリーズ	K033D
②	光軸数	4:4軸 6:6軸 8:8軸 （その他の軸番号は選定表をご参照ください）
③	光軸間隔	10:10mm 20:20mm 40:40mm
④	出力モード	無記入：NPN出力 P：PNP出力 NP：NPN+PNP出力 Y：リレー
⑤	作業状態	無記入：ノーマルクローズ状態 NO：ノーマルオープン状態
⑥	同期モード	空白：ライン同期 G：光同期

仕様

名前	小さな光のカーテン

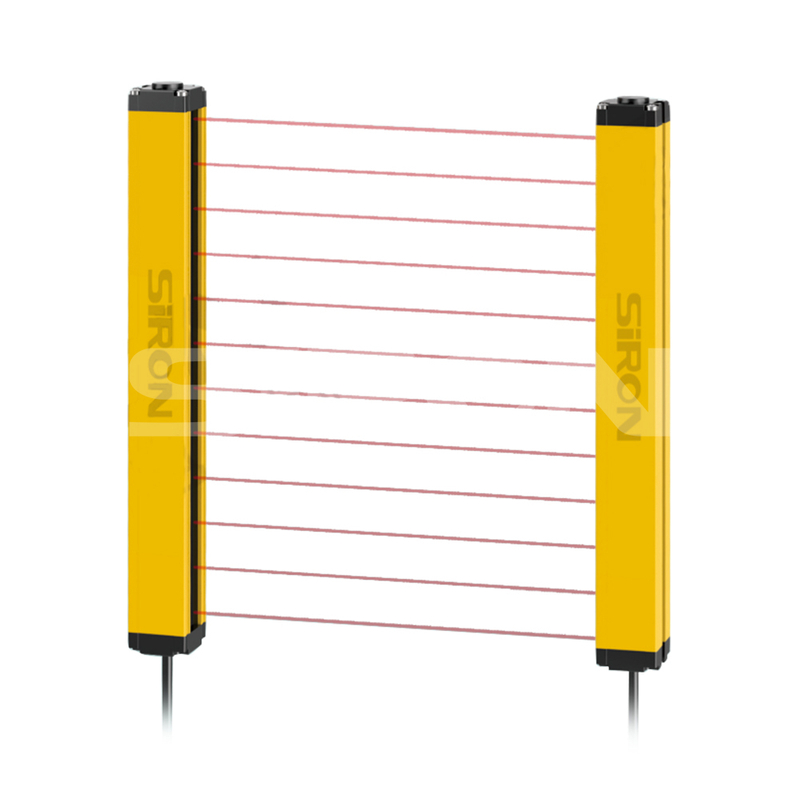

外観
クロスエリア	30×29mm
チャンネル数	シングルチャンネル、デュアルチャンネル
光軸数	4、6、8……256軸
保護高さ	光軸間隔X(光軸数-1)
保護距離*	0.2~5M(7Mまでカスタマイズ可能)
光軸間隔	10mm/20mm/40mm
動作電源	24V±10%
力	3~8W
回路保護	逆接続保護/出力短絡保護
応答時間	≤10ms
使用周囲温度	-10～+55℃
保管周囲温度	-40～+70℃
絶縁抵抗	≧100MΩ
光干渉防止	NPN/PNPN/リレー出力
光干渉防止	10000ルクス
同期モード	ライン同期・光同期
保護等級	IP65
回路保護	逆接続保護/出力短絡保護



例



ムーブメントの保護検査                                                  自動動作保護検査

生産ラインの部門

光軸間隔の模式図

選択リスト

光軸間隔は10mm（保護距離：0.2～5m、7mに設定可能）

光軸間隔	10mm
光軸数	4軸	6軸	8軸		10軸		12軸		14軸		16軸		18軸		20軸		22軸		24軸		26軸		28軸		30軸
保護高さ(mm)	30	50	70		90		110		130		150		170		190		210		230		250		270		290
ライトカーテン高さ(mm)	84	84	104		124		144		164		184		204		224		244		264		284		304		324

光軸間隔	10mm
光軸数	32軸	34軸	36軸	38軸		40軸		42軸		44軸		46軸		48軸		50軸		52軸		54軸		56軸		58軸	60軸
保護高さ(mm)	310	330	350	370		390		410		430		450		470		490		510		530		550		570	590
ライトカーテン高さ(mm)	344	364	384	404		424		444		464		484		504		524		544		564		584		604	624

光軸間隔は20mm（保護距離：0.2～5m、7mに設定可能）

光軸間隔	20mm
光軸数	4軸	6軸	8軸		10軸		12軸		14軸		16軸		18軸		20軸		22軸		24軸		26軸		28軸		30軸
保護高さ(mm)	60	100	140		180		220		260		300		340		380		420		460		500		540		580
ライトカーテン高さ(mm)	104	144	184		224		264		304		344		384		424		464		504		544		584		624

光軸間隔	20mm
光軸数	32軸	34軸	36軸		38軸		40軸		42軸		44軸		46軸		48軸		50軸		52軸		54軸		56軸	58軸	60軸
保護高さ(mm)	620	660	700		740		780		820		860		900		940		980		1020		1060		1100	1140	1180
ライトカーテン高さ(mm)	664	704	744		784		824		864		904		944		984		1024		1064		1104		1144	1184	1224

光軸間隔は40mm（保護距離：0.2～5m、7mに設定可能）

光軸間隔	40mm
光軸数	4軸	6軸		8軸		10軸		12軸		14軸		16軸		18軸		20軸		22軸		24軸		26軸		28軸	30軸
保護高さ(mm)	120	200		280		360		440		520		600		680		760		840		920		1000		1080	1160
ライトカーテン高さ(mm)	184	264		344		424		504		584		664		744		824		904		984		1064		1144	1224

光軸間隔	40mm
光軸数	32軸	34軸	36軸		38軸		40軸		42軸		44軸		46軸		48軸		50軸		52軸		54軸		56軸	58軸	60軸
保護高さ(mm)	1240	1320	1400		1480		1560		1640		1720		1800		1880		1960		2040		2120		2200	2280	2360
ライトカーテン高さ(mm)	1304	1384	1464		1544		1624		1704		1784		1864		1944		2024		2104		2184		2264	2344	2424
