SiRON K033D Miniatūrais gaismas aizkars Izturīgs Izturīgs IP65

Par atlasi

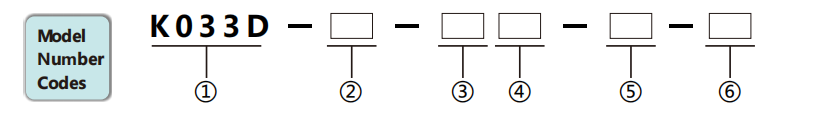

Tipa analīze
①	Smalllight aizkaru sērija	K033D
②	Optisko asu skaits	4:4 ass 6:6 ass 8:8 ass (Citus asu numurus skatiet atlases tabulā)
③	Attālums starp optiskajām asīm	10:10mm 20:20mm 40:40mm
④	Izvades režīms	Tukšs: NPN izeja P: PNP izeja NP: NPN+PNP izeja Y: relejs
⑤	Darba stāvoklis	Tukšs: Parasti aizvērts stāvoklis NĒ: Parasti atvērts stāvoklis
⑥	Sinhronizācijas režīms	Tukšs: Līnijas sinhronizācija G: optiskā sinhronizācija

Specifikācijas

Vārds	Mazs gaismas aizkars
Izskats
Krusta laukums	30 × 29 mm
Kanālu skaits	Viena kanāla, divkanālu
Optisko asu skaits	4, 6, 8…… 256 ass
Aizsardzības augstums	Optisko asu atstatums X (optisko asu skaits -1)
Aizsardzības attālums*	0,2–5 miljoni (pielāgojams līdz 7 miljoniem)
Attālums starp optiskajām asīm	10mm/20mm/40mm
Darba barošanas avots	24V±10%
Jauda	3 ~ 8W
Ķēdes aizsardzība	Apgrieztā savienojuma aizsardzība/izvades īssavienojuma aizsardzība
Atbildes laiks	≤10 ms
Darba vides temperatūra	-10 ~ +55 ℃
Uzglabāšanas apkārtējā temperatūra	-40 ~ +70 ℃
Izolācijas pretestība	≥100MΩ
Anti-optiskie traucējumi	NPN/PNPN/releja izeja
Anti-optiskie traucējumi	10000 luksi
Sinhronais režīms	Līnijas sinhronizācija/optiskā sinhronizācija
Aizsardzības pakāpe	IP65
Ķēdes aizsardzība	Apgrieztā savienojuma aizsardzība/izvades īssavienojuma aizsardzība

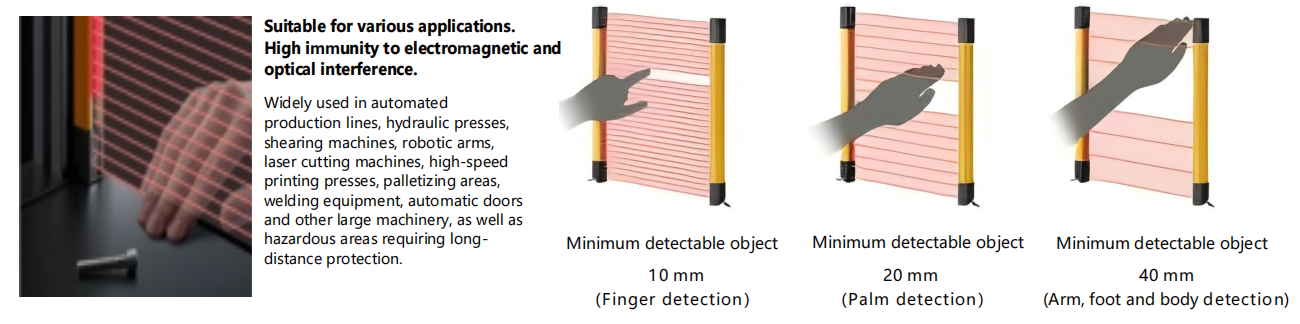

Piemērs

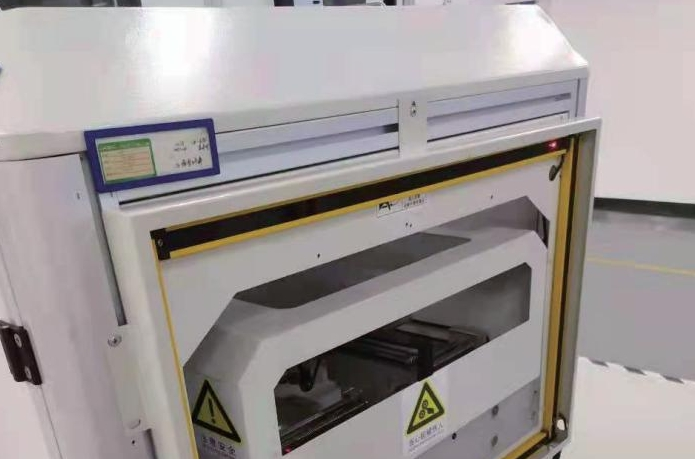

Kustības aizsardzības pārbaude                                                   Automātiskā darbības aizsardzības pārbaude

ražošanas līnijas nodaļa

Optisko asu atstatuma shematiska diagramma

Izlases saraksts

Attālums starp optiskajām asīm ir 10 mm (aizsardzības attālums: 0,2-5 m, var iestatīt uz 7 m)

Optisko asu atstatums	10 mm
Optiskās ass skaits	4-ass	6-ass	8-ass		10 ass		12 asu		14-ass		16-ass		18-ass		20-ass		22-ass		24-ass		26-ass		28-ass		30 ass
Aizsardzības augstums (mm)	30	50	70		90		110		130		150		170		190		210		230		250		270		290
Gaismas aizkara augstums (mm)	84	84	104		124		144		164		184		204		224		244		264		284		304		324

Optisko asu atstatums	10 mm
Optiskās asu skaits	32 ass	34 ass	36 ass	38 ass		40 ass		42 ass		44 ass		46 ass		48 ass		50 ass		52 ass		54 ass		56 ass		58 ass	60 ass
Aizsardzības augstums (mm)	310	330	350	370		390		410		430		450		470		490		510		530		550		570	590
Gaismas aizkara augstums (mm)	344	364	384	404		424		444		464		484		504		524		544		564		584		604	624

Attālums starp optiskajām asīm ir 20 mm (aizsardzības attālums: 0,2-5 m, var iestatīt uz 7 m)

Optisko asu atstatums	20 mm
Optiskās ass skaits	4-ass	6-ass	8-ass		10 ass		12 asu		14-ass		16-ass		18-ass		20-ass		22-ass		24-ass		26-ass		28-ass		30 ass
Aizsardzības augstums (mm)	60	100	140		180		220		260		300		340		380		420		460		500		540		580
Gaismas aizkara augstums (mm)	104	144	184		224		264		304		344		384		424		464		504		544		584		624

Optisko asu atstatums	20 mm
Optiskās asu skaits	32 ass	34 ass	36 ass		38 ass		40 ass		42 ass		44 ass		46 ass		48 ass		50 ass		52 ass		54 ass		56 ass	58 ass	60 ass
Aizsardzības augstums (mm)	620	660	700		740		780		820		860		900		940		980		1020		1060		1100	1140	1180
Gaismas aizkara augstums (mm)	664	704	744		784		824		864		904		944		984		1024		1064		1104		1144	1184	1224

Attālums starp optiskajām asīm ir 40 mm (aizsardzības attālums: 0,2-5 m, var iestatīt uz 7 m)

Attālums starp optiskajām asīm	40 mm
Optiskās ass skaits	4-ass	6-ass		8-ass		10 ass		12 asu		14-ass		16-ass		18-ass		20-ass		22-ass		24-ass		26-ass		28-ass	30 ass
Aizsardzības augstums (mm)	120	200		280		360		440		520		600		680		760		840		920		1000		1080	1160
Gaismas aizkara augstums (mm)	184	264		344		424		504		584		664		744		824		904		984		1064		1144	1224

Attālums starp optiskajām asīm	40 mm
Optiskās asu skaits	32 ass	34 ass	36 ass		38 ass		40 ass		42 ass		44 ass		46 ass		48 ass		50 ass		52 ass		54 ass		56 ass	58 ass	60 ass
Aizsardzības augstums (mm)	1240	1320	1400		1480		1560		1640		1720		1800		1880		1960		2040		2120		2200	2280	2360
Gaismas aizkara augstums (mm)	1304	1384	1464		1544		1624		1704		1784		1864		1944		2024		2104		2184		2264	2344	2424

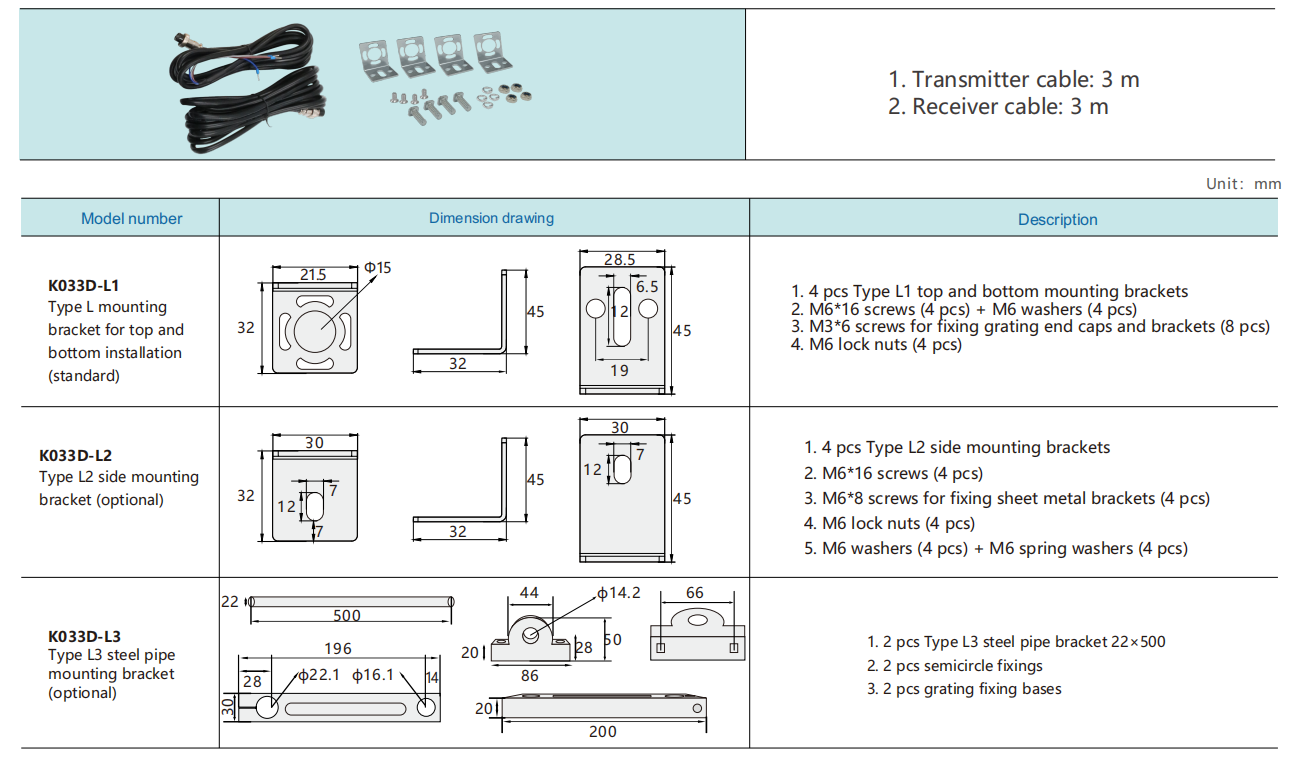

Pielikumi

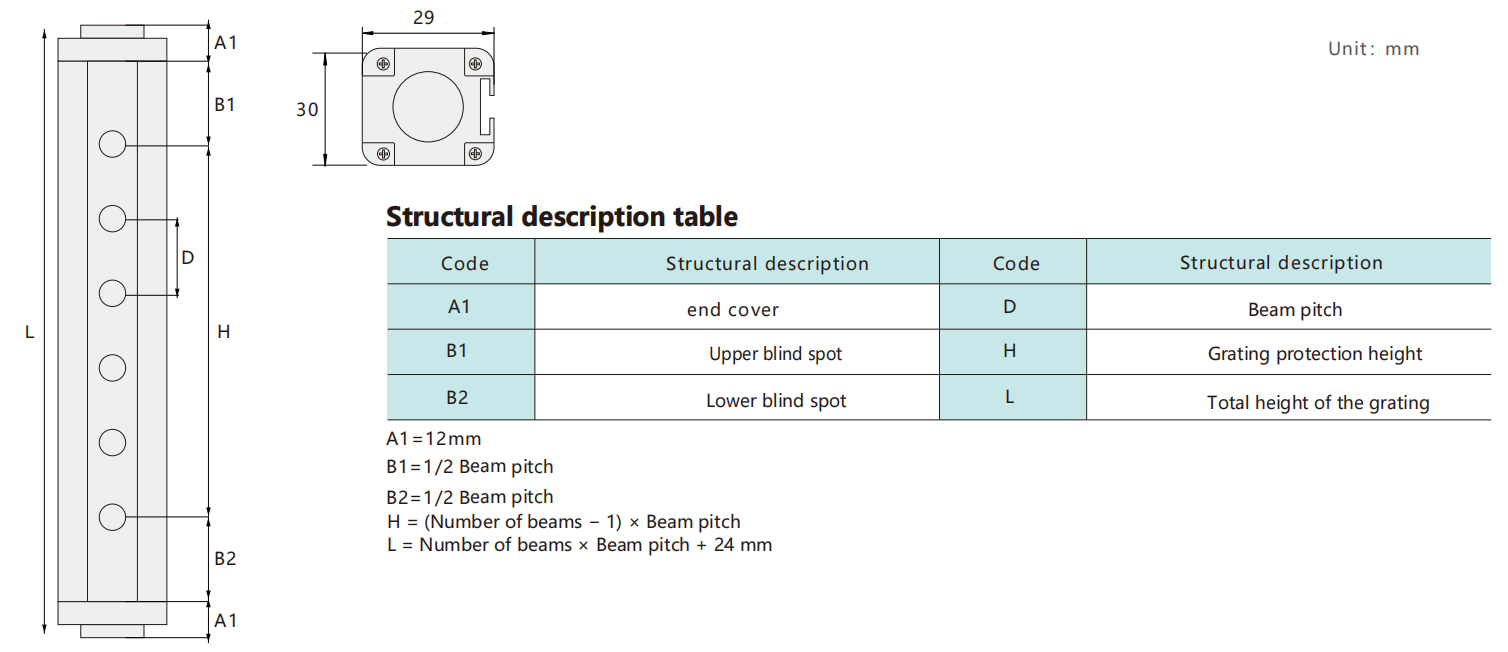

Ārējais zīmējums

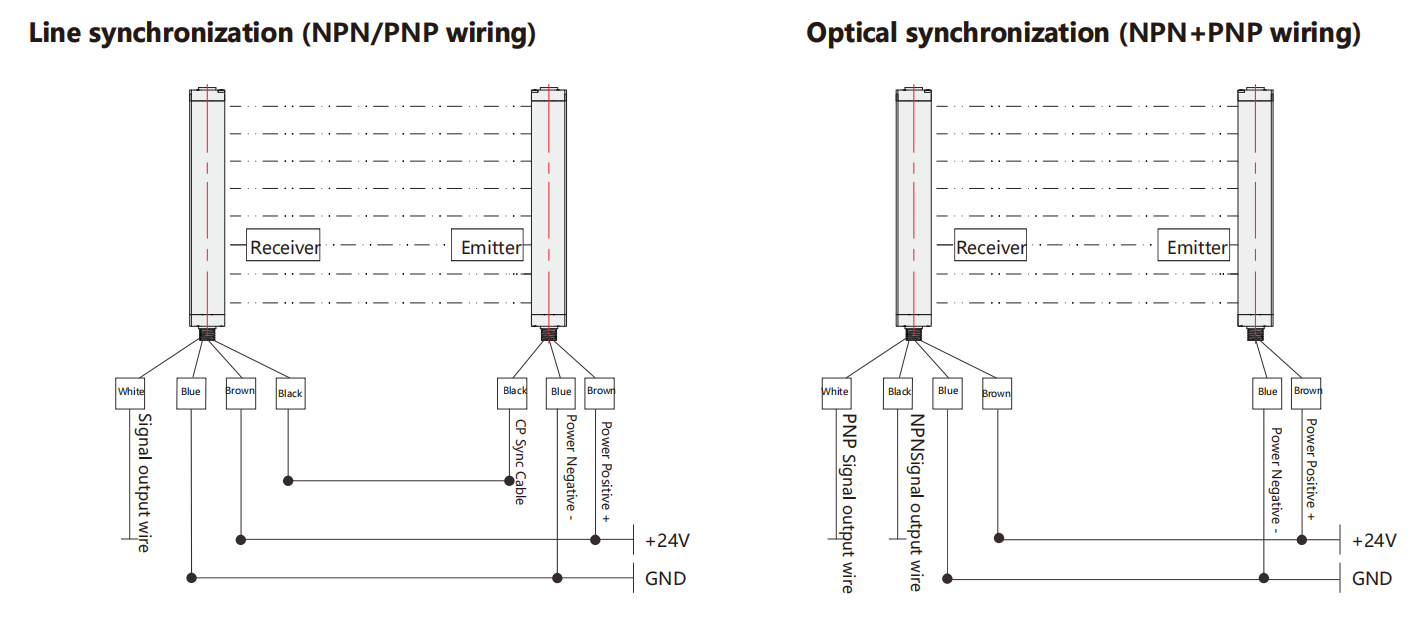

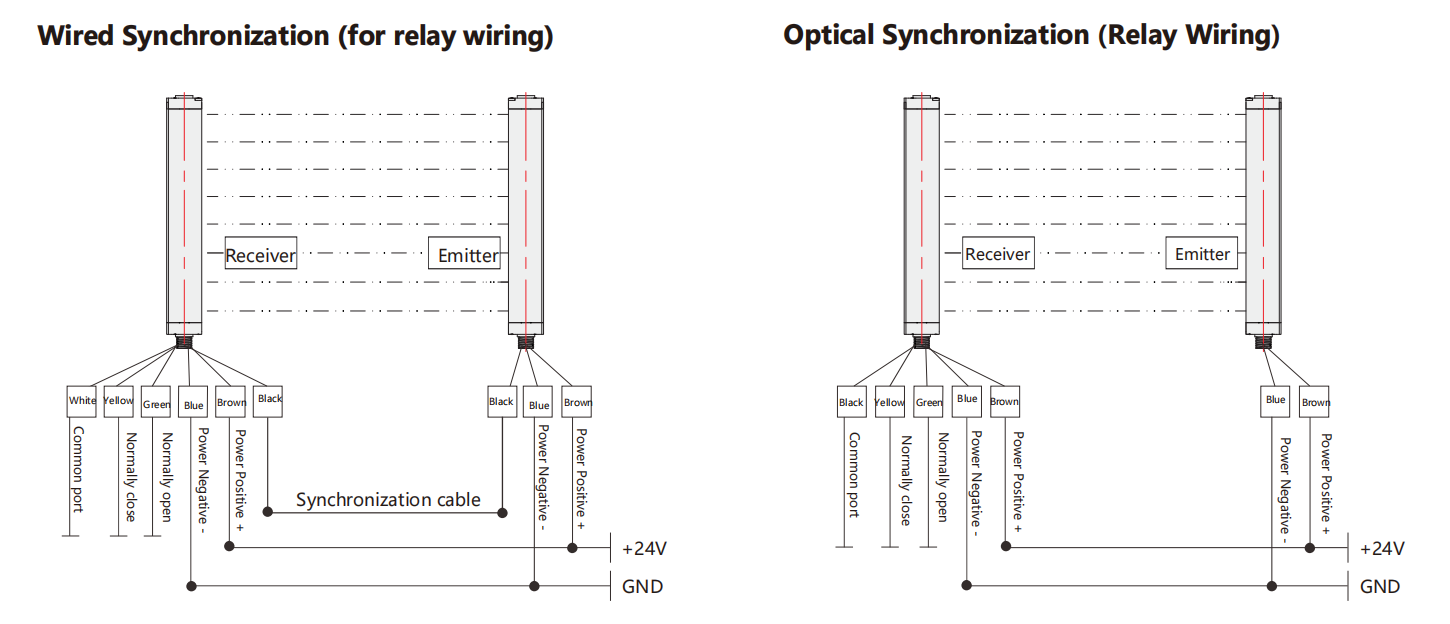

Elektroinstalācijas shēma
