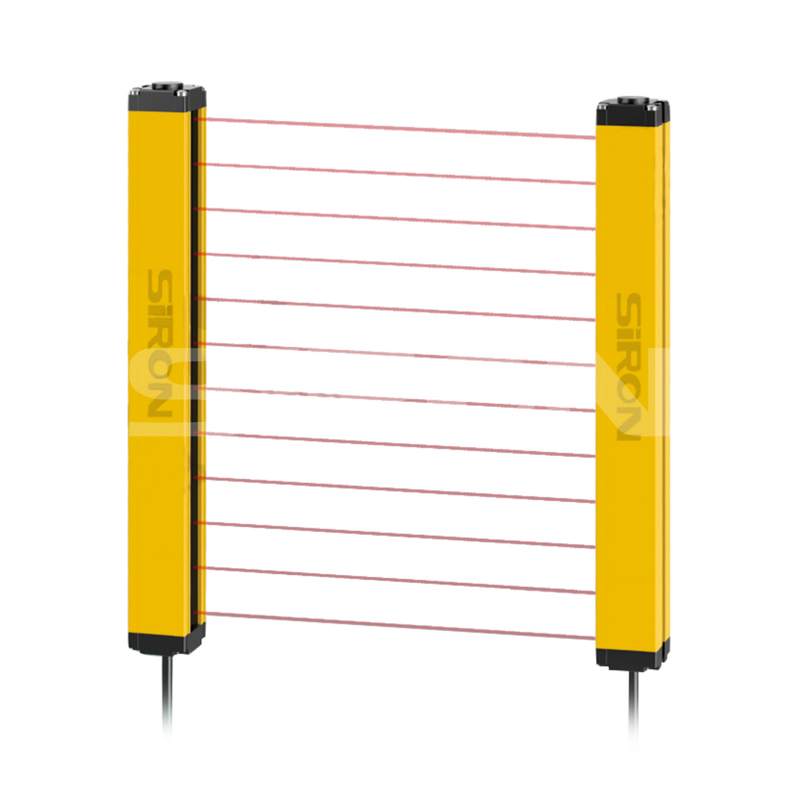

SiRON K033D Perde me dritë miniaturë e qëndrueshme IP65

Rreth përzgjedhjes

Analiza e tipit
①	Seria e perdeve të vogla	K033D
②	Numri i akseve optike	4:4-boshti 6:6-boshti 8:8-boshti (Për numrat e tjerë të boshteve, ju lutemi referojuni tabelës së përzgjedhjes)
③	Hapësira e boshtit optik	10:10mm 20:20mm 40:40mm
④	Modaliteti i daljes	Bosh: Dalja NPN P: dalje PNP NP:NPN+PNPalja Y:rele
⑤	Gjendje pune	Bosh: Gjendje normalisht e mbyllur JO: Gjendje normalisht e hapur
⑥	Mënyra e sinkronizimit	Bosh:Sinkronizimi i linjës G:sinkronizimi optik

Specifikimet

Emri	Perde e vogël me dritë

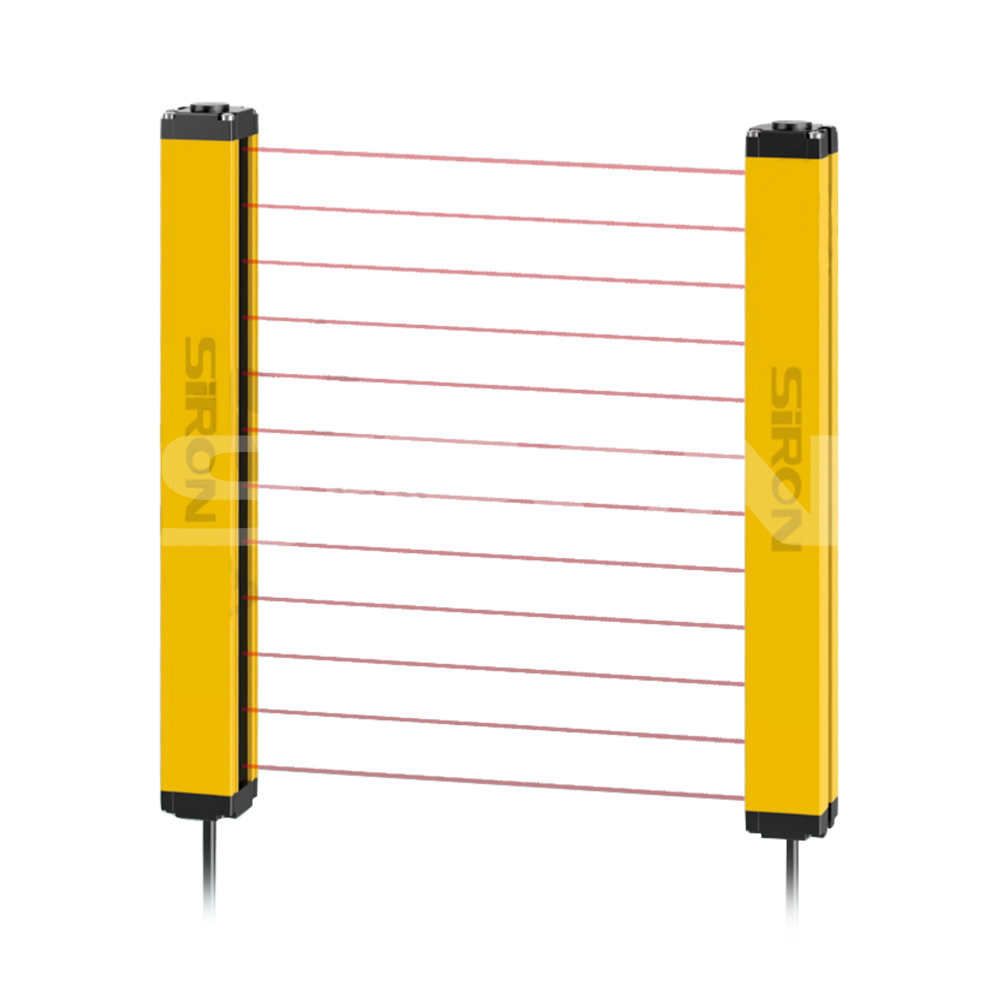

Pamja e jashtme
Zona kryq	30×29 mm
Numri i kanaleve	Me një kanal, me dy kanale
Numri i akseve optike	4, 6, 8…… 256 boshti
Lartësia mbrojtëse	Hapësira e boshtit optik X (numri i akseve optike -1)
Distanca e mbrojtjes*	0,2~5 milion (e personalizueshme në 7 milion)
Hapësira e boshtit optik	10mm/20mm/40mm
Furnizimi me energji elektrike në punë	24V±10%
Fuqia	3 ~ 8 W
Mbrojtja e qarkut	Mbrojtje kundër lidhjes/mbrojtje nga qarku i shkurtër i daljes
Koha e përgjigjes	≤10 ms
Temperatura e ambientit operativ	-10~+55℃
Temperatura e ambientit të ruajtjes	-40 ~ + 70 ℃
Rezistenca e izolimit	≥100 MΩ
Ndërhyrje anti-optike	NPN/PNPN/dalje rele
Ndërhyrje anti-optike	10000 luks
Modaliteti sinkron	Sinkronizimi i linjës/sinkronizimi optik
Shkalla e mbrojtjes	IP65
Mbrojtja e qarkut	Mbrojtje kundër lidhjes/mbrojtje nga qarku i shkurtër i daljes



Shembull

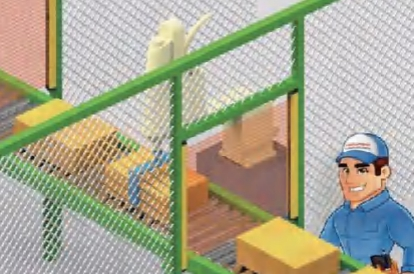

Inspektimi mbrojtës i lëvizjes                                                   Inspektim i automatizuar i mbrojtjes së funksionimit

departamenti i linjës së prodhimit

Diagrami skematik i ndarjes së boshteve optike

Lista e përzgjedhjes

Hapësira e boshtit optik është 10 mm (distanca e mbrojtjes: 0.2-5 m, mund të vendoset në 7 m)

Hapësira e boshtit optik	10 mm
Numri i boshtit optik	4-bosht	6-bosht	8-bosht		10-bosht		12-bosht		14-bosht		16-bosht		18-bosht		20-bosht		22-bosht		24-bosht		26-bosht		28-bosht		30-bosht
Lartësia e mbrojtjes (mm)	30	50	70		90		110		130		150		170		190		210		230		250		270		290
Lartësia e perdes së lehtë (mm)	84	84	104		124		144		164		184		204		224		244		264		284		304		324

Hapësira e boshtit optik	10 mm
Numri i akseve optike	32-bosht	34-bosht	36-bosht	38-bosht		40-bosht		42-bosht		44-bosht		46-bosht		48-bosht		50-bosht		52-bosht		54-bosht		56-bosht		58-bosht	60-bosht
Lartësia e mbrojtjes (mm)	310	330	350	370		390		410		430		450		470		490		510		530		550		570	590
Lartësia e perdes së lehtë (mm)	344	364	384	404		424		444		464		484		504		524		544		564		584		604	624

Hapësira e boshtit optik është 20 mm (distanca e mbrojtjes: 0.2-5 m, mund të vendoset në 7 m)

Hapësira e boshtit optik	20 mm
Numri i boshtit optik	4-bosht	6-bosht	8-bosht		10-bosht		12-bosht		14-bosht		16-bosht		18-bosht		20-bosht		22-bosht		24-bosht		26-bosht		28-bosht		30-bosht
Lartësia e mbrojtjes (mm)	60	100	140		180		220		260		300		340		380		420		460		500		540		580
Lartësia e perdes së lehtë (mm)	104	144	184		224		264		304		344		384		424		464		504		544		584		624

Hapësira e boshtit optik	20 mm
Numri i akseve optike	32-bosht	34-bosht	36-bosht		38-bosht		40-bosht		42-bosht		44-bosht		46-bosht		48-bosht		50-bosht		52-bosht		54-bosht		56-bosht	58-bosht	60-bosht
Lartësia e mbrojtjes (mm)	620	660	700		740		780		820		860		900		940		980		1020		1060		1100	1140	1180
Lartësia e perdes së lehtë (mm)	664	704	744		784		824		864		904		944		984		1024		1064		1104		1144	1184	1224

Hapësira e boshtit optik është 40 mm (distanca e mbrojtjes: 0.2-5 m, mund të vendoset në 7 m)

Hapësira e boshtit optik	40 mm
Numri i boshtit optik	4-bosht	6-bosht		8-bosht		10-bosht		12-bosht		14-bosht		16-bosht		18-bosht		20-bosht		22-bosht		24-bosht		26-bosht		28-bosht	30-bosht
Lartësia e mbrojtjes (mm)	120	200		280		360		440		520		600		680		760		840		920		1000		1080	1160
Lartësia e perdes së lehtë (mm)	184	264		344		424		504		584		664		744		824		904		984		1064		1144	1224

Hapësira e boshtit optik	40 mm
Numri i akseve optike	32-bosht	34-bosht	36-bosht		38-bosht		40-bosht		42-bosht		44-bosht		46-bosht		48-bosht		50-bosht		52-bosht		54-bosht		56-bosht	58-bosht	60-bosht
Lartësia e mbrojtjes (mm)	1240	1320	1400		1480		1560		1640		1720		1800		1880		1960		2040		2120		2200	2280	2360
Lartësia e perdes së lehtë (mm)	1304	1384	1464		1544		1624		1704		1784		1864		1944		2024		2104		2184		2264	2344	2424

Shtojcat

Vizatim i jashtëm

Diagrami i instalimeve elektrike
