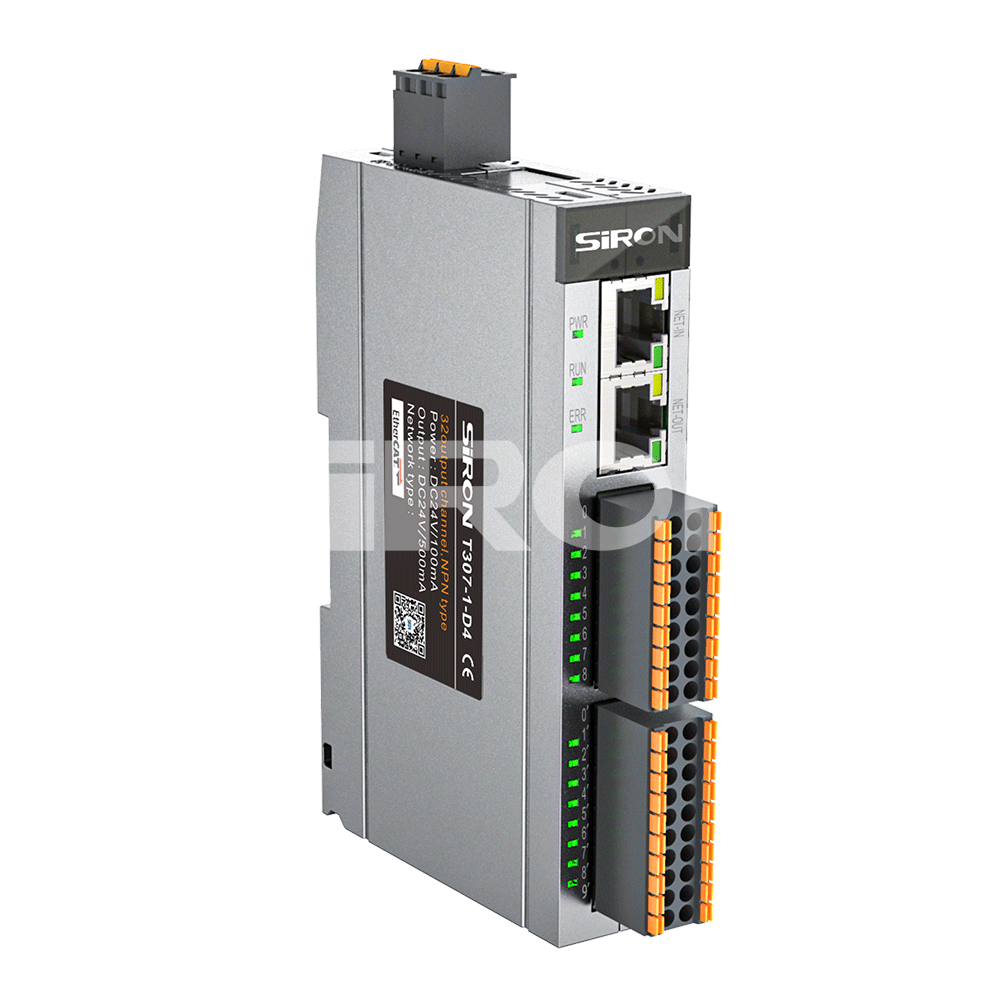

T307-1
SiRON
8517799000
Относно селекцията
Пример за избор: T307-1-D1 представлява серия от интегрирани IO модули, като протоколът е EtherCAT. Характеристики на цифровия вход/изход: 16-канален цифров вход, 16-канален цифров изход (NPN).
Входно/изходни характеристики (цифрови)
| Код | Вход | Изход |
| 1 | 16 канала цифров вход | 16 канала цифров изход (NPN) |
| 3 | 32 канала цифров вход | 0 канала цифров изход |
| 4 | 0 канала цифров вход | 32 канала цифров изход (NPN) |
Входно/изходни характеристики (аналогов)
| Код | Вход |
Изход |
| 1 | 8 канала аналогов вход (-10V～10V) | 8 канала аналогов изход (-10V～10V) |
| 2 | 0 канала аналогов вход (-10V～10V，0mA～24mA) | 4 канала аналогов изход (-10V～10V，0mA～24mA) |
Спецификация
| Източник на захранване | 24VDC(20,4VDC~28,8VDC)-15%,+20% |
| Максимална скорост на комуникация | 100MB/s |
| Шинен интерфейс | 2*RJ45 |
| Разстояние на предаване | ≤100M |
| Среда за предаване на данни | Ethernet/EtherCAT CAT5 кабел |
| Работна температура | -20～+60℃ |
| Температура на съхранение | -25～+75℃ |
| Относителна влажност | 95% без кондензация |
| Клас на защита | IP20 |
| Размер | 124×25×77 мм |
Цифров вход
| Изберете NPNPNP | изкуствен подбор |
| Режим на входна връзка | Пружинен тип терминал |
| Режим на въвеждане | NPN и PNP |
| Ниво на входно напрежение | 24VDC (макс. 30V) |
| Входен ток | 4~20mA |
| ВКЛЮЧЕНО напрежение | 15V~30V |
| ИЗКЛЮЧЕНО напрежение | -3V~3V |
| Входно съпротивление | 4,30% |
| Режим на изолация | оптоизолатор,3000V |
| Показване на действие за въвеждане | Когато състоянието на входа е управлявано, светлинният индикатор свети |
Цифров изход
| Orputcomechon режим | Пружинен тип терминал |
| Ouputype | NPN и PNP |
| Oufpufvcllag lerel | 24VDC (-15%~20%) |
| Максимално изтичане на cureni aOF | <0,5mA |
| Расшре натоварване | 0,5 A на точка 2A/Обществен край |
| hducha лошо | 12W/24VDC (всички) |
| Лоша лампа | 2W/24VDC (всички) |
| salafon режим | Изолация на оптрона, 3000V |
| Ourpufaciondiepey | Изходният индикатор на драйвера на оптрона свети |
| Шат-дируилпмофуту | да |
Аналогов вход
| Режим на входна връзка | Пружинен тип терминал |
| Тип вход | T307-1-A1 напрежение:-10V~10V(-32767~ 32767)T307-1-A2 напрежение:-10V~10V(0~65535), ток:OmA~24mA |
| Възстановяване | 16 бита |
| Вземане на проби рала | ≥10Ksps |
| Прецизност | ±0,01% |
| hputimpedanoe | 100Ω |
| lsdated wifhstand wolage | 500V |
| Mrimum snucing честота | 1ms |
Аналогов изход
| Режим на входна връзка | Пружинен тип терминал |
| Тип изход | T307-1-A1 напрежение:-10V~10V(-32767~ 32767)T307-1-A2 напрежение:-10V~10V(0~65535), ток:OmA~24mA |
| Resdlufion | 16 бита |
| Прецизиан | ±0,01% |
| Laad impadanoe | >500kΩ |
| lsdaled wthstand wdlage | 500V |
Размери
Електрическа схема
