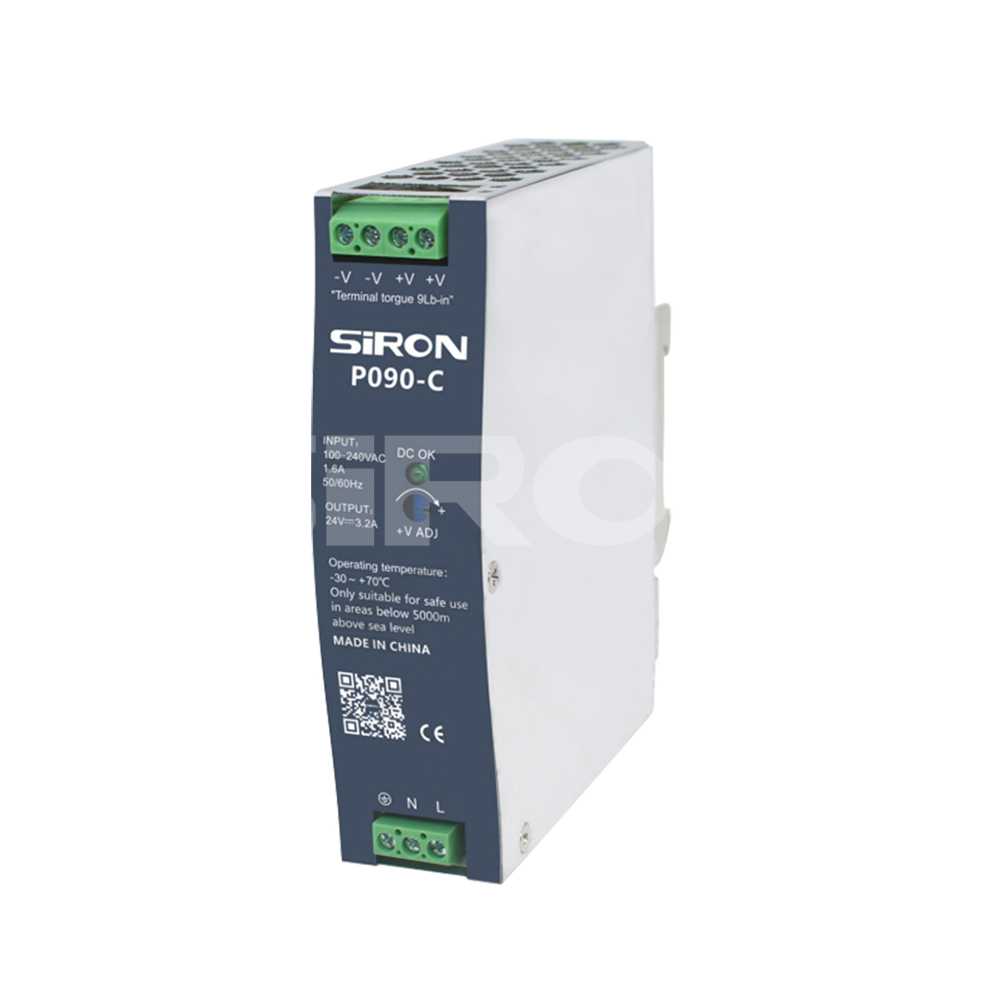

SiRON P090-C Series Икономично релсово импулсно захранване

ред

Атрибути на продукта

Модел		P090-C	P090-12-C
Изходна характеристика	DC изходно напрежение	24V	12V
	Номинален ток	3.2A	6.3A
	Текущ диапазон	0~3.2A	0~6.3A
	Номинална мощност	76,8 W	76W
	Пулсации и шум (макс.)	150mVp-p	100mVp-p
	Диапазон на регулиране на напрежението	21,6~28,8V	10,2~13,8V
	Точност на напрежението	±1%	±1%
	Скорост на линейно регулиране	±1%	±1%
	Скорост на регулиране на натоварването	±1%	±1%
	Начало и време на нарастване	500ms,30ms/230VAC;1000ms,30ms/115VAC (пълно натоварване)
	Време на задържане	30ms/230VAC;10ms/115VACG пълно натоварване )
Входна характеристика	Входно напрежение	85~264VAC;120~375VDC
	Входяща честота	47~63Hz
	Ефективност	87%	85%
	Входен ток	1,5/115VAC;0,85A/230VAC
	Фактор на мощността	0,65/115VAC;0,5A/230VAC
	Пусков ток	55A/230VAC
	Ток на утечка	<1,0mA/240VAC
Защитна характеристика	Защита от претоварване	Номинална мощност 110%~180%
		Режим на защита: Защита от хълцане, автоматично се възстановява след отстраняване на необичайни условия
	Защита от пренапрежение	28~33V	14~17V
		Режим на защита: Прекъсване на изходното напрежение и автоматично възобновяване след отстраняване на ненормалните условия
	Защита от късо съединение	Късо съединение между положителната и отрицателната клема на изхода
		Режим на защита: Защита от хълцане, автоматично се възстановява след отстраняване на необичайни условия
Характеристики на околната среда	Работна температура	-30℃~70℃(Вижте кривата на намаляване)
	Работна влажност	2 0 ~ 9 0 % RH Без кондензация
	Съхранявайте температура/влажност	- 4 0 ℃ ~ 8 5 ℃, 1 0 ~ 9 5 % относителна влажност, без кондензация
	Устойчивост на вибрации	10~500Hz,5G 10 минути на цикъл, по 60 минути за X, Y и Z
Безопасност и електромагнитна съвместимост	Издържа на напрежение	Вход срещу изход: 1. 5KVAC;Вход към земята：1. 5KVAC; Изход към земята: 500VAC
	Изолационен импеданс	Вход към изход, вход към земя, изход към земя: 1000hms/500VDC/25℃/70%RH
	Излъчване на електромагнитна съвместимост	в съответствие с EN55032 клас A
	Имунитет към електромагнитна съвместимост	в съответствие с EN6100 - 4 - 2
	Спецификация за безопасност	в съответствие с GB4943
Размер на продукта		32 × 125,2 × 102 мм (Д × Ш × В)
Пакет		0,51кг/бр

1. Всички параметри са измерени при условия на входно напрежение 230 V AC, номинален товар и 25 ℃, освен ако не е посочено друго.

2. Пулсациите и напрежението на шума се измерват, когато 12-инчова усукана двойка с кондензатори 0,1u и 47u е свързана в края на осцилоскопа в честотна лента от 20 MHz. Измерването се провежда при честотна лента от 20 MHz.

3. Точност: включва грешка при настройка, скорост на линейно регулиране и скорост на регулиране на натоварването.

4. При условия на ниско входно напрежение изходът трябва да бъде намален. Моля, вижте диаграмата на кривата на статичната характеристика за подробности.

5. Времето за стартиране се измерва при условие на стартиране на студена машина. Честите операции по включване/изключване могат да увеличат времето за стартиране.

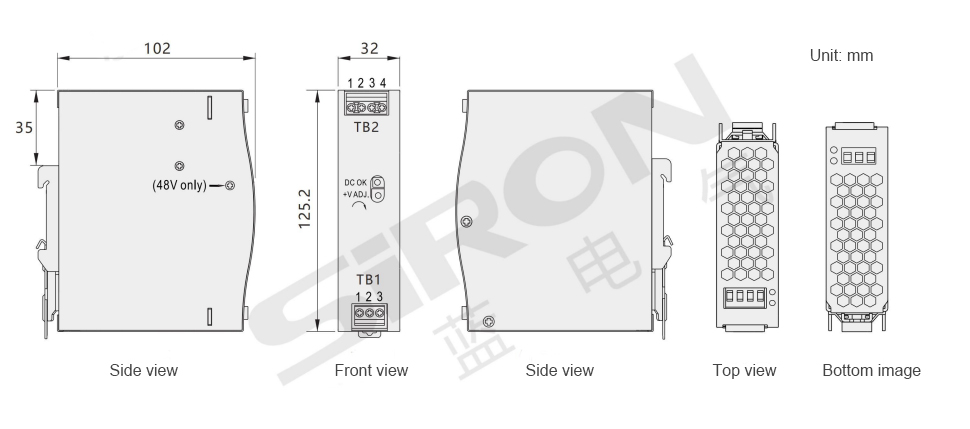

Контур
