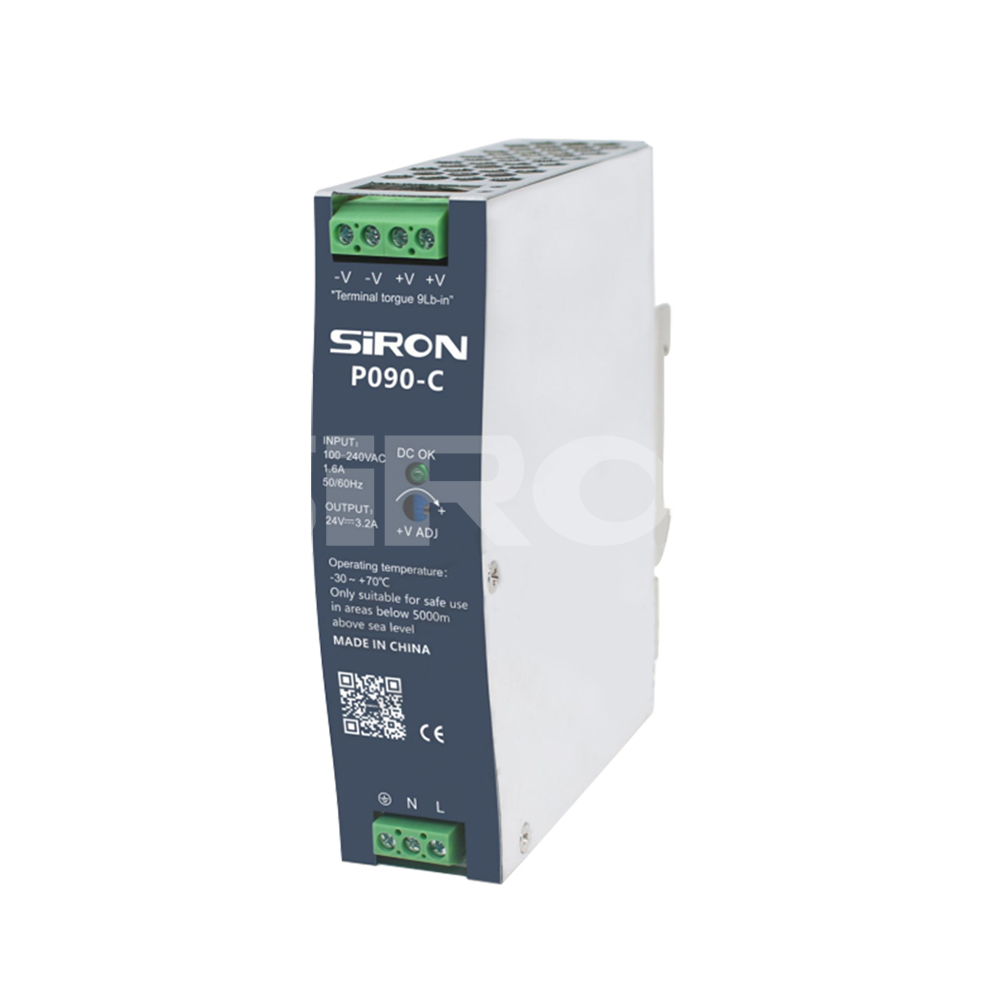

Fuente de alimentación conmutada tipo riel económica serie SiRON P090-C

Orden

Atributos del producto

Modelo		P090-C	P090-12-C
Característica de salida	voltaje de salida CC	24V	12V
	Corriente nominal	3.2A	6.3A
	Rango actual	0~3.2A	0~6.3A
	potencia nominal	76,8W	76W
	Ondulación y ruido (máx.)	150mVp-p	100mVp-p
	Rango de regulación de voltaje	21,6 ~ 28,8 V	10,2 ~ 13,8 V
	Precisión de voltaje	±1%	±1%
	Tasa de ajuste lineal	±1%	±1%
	Tasa de ajuste de carga	±1%	±1%
	Hora de inicio y subida	500 ms, 30 ms/230 VCA; 1000 ms, 30 ms/115 VCA (carga completa)
	tiempo de espera	30 ms/230 VCA; 10 ms/115 VCA (carga completa )
Característica de entrada	voltaje de entrada	85~264 VCA; 120~375 VCC
	Frecuencia de entrada	47~63Hz
	Eficiencia	87%	85%
	Corriente de entrada	1,5/115 VCA; 0,85 A/230 VCA
	factor de potencia	0,65/115 VCA; 0,5 A/230 VCA
	corriente de irrupción	55A/230VCA
	corriente de fuga	<1,0 mA/240 VCA
Característica protectora	Protección contra sobrecarga	Potencia nominal 110%~180%
		Modo de protección: protección contra hipo, se recupera automáticamente después de que se eliminan las condiciones anormales
	Protección contra sobretensión	28~33V	14~17V
		Modo de protección: corta el voltaje de salida y lo reanuda automáticamente después de eliminar las condiciones anormales.
	Protección contra cortocircuitos	Cortocircuito entre los terminales positivo y negativo de la salida.
		Modo de protección: protección contra hipo, se recupera automáticamente después de que se eliminan las condiciones anormales
Características ambientales	Temperatura de funcionamiento	-30 ℃ ~ 70 ℃ (consulte la curva de reducción)
	Humedad de trabajo	2 0 ~ 9 0 % HR Sin condensación
	Temperatura/humedad de la tienda	- 4 0 ℃ ~ 8 5 ℃, 1 0 ~ 9 5 % RH, sin condensación
	Resistencia a las vibraciones	10~500Hz, 5G 10 minutos por ciclo, 60 minutos cada uno para X, Y y Z
Seguridad y compatibilidad electromagnética	Tensión soportada	Entrada versus salida: 1. 5KVAC; Entrada al suelo: 1. 5KVAC; Salida al suelo: 500VAC
	Impedancia de aislamiento	Entrada a salida, entrada a tierra, salida a tierra: 1000 hms/500 VCC/25 ℃/70 % RH
	Emisión de compatibilidad electromagnética	acuerdo con EN55032 clase A
	Inmunidad de compatibilidad electromagnética	acuerdo con EN6100 - 4 - 2
	Especificaciones de seguridad	acuerdo con GB4943
Tamaño del producto		32 × 125,2 × 102 mm (largo × ancho × alto)
Paquete		0,51 kg/unidad

1. Todos los parámetros se miden en condiciones de entrada de 230 VCA, carga nominal y 25 ℃, a menos que se especifique lo contrario.

2. Los voltajes de ondulación y ruido se miden cuando se conecta un par trenzado de 12 pulgadas con capacitores de 0.1u y 47u al extremo del osciloscopio en un ancho de banda de 20 MHz. La medición se realiza en un ancho de banda de 20 MHz.

3. Precisión: incluye error de configuración, tasa de ajuste lineal y tasa de ajuste de carga.

4. En condiciones de bajo voltaje de entrada, es necesario reducir la salida. Consulte el diagrama de curva característica estática para obtener más detalles.

5. El tiempo de inicio se mide bajo la condición de un inicio de la máquina en frío. Las operaciones frecuentes de encendido/apagado pueden aumentar el tiempo de inicio.
